壁挂式塑料垃圾收集撮箕结构设计

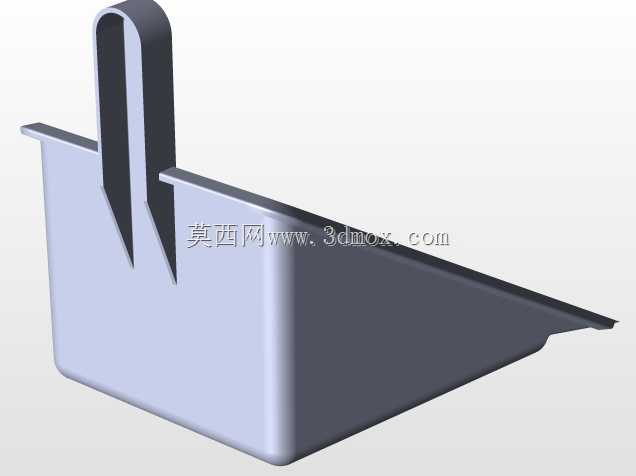

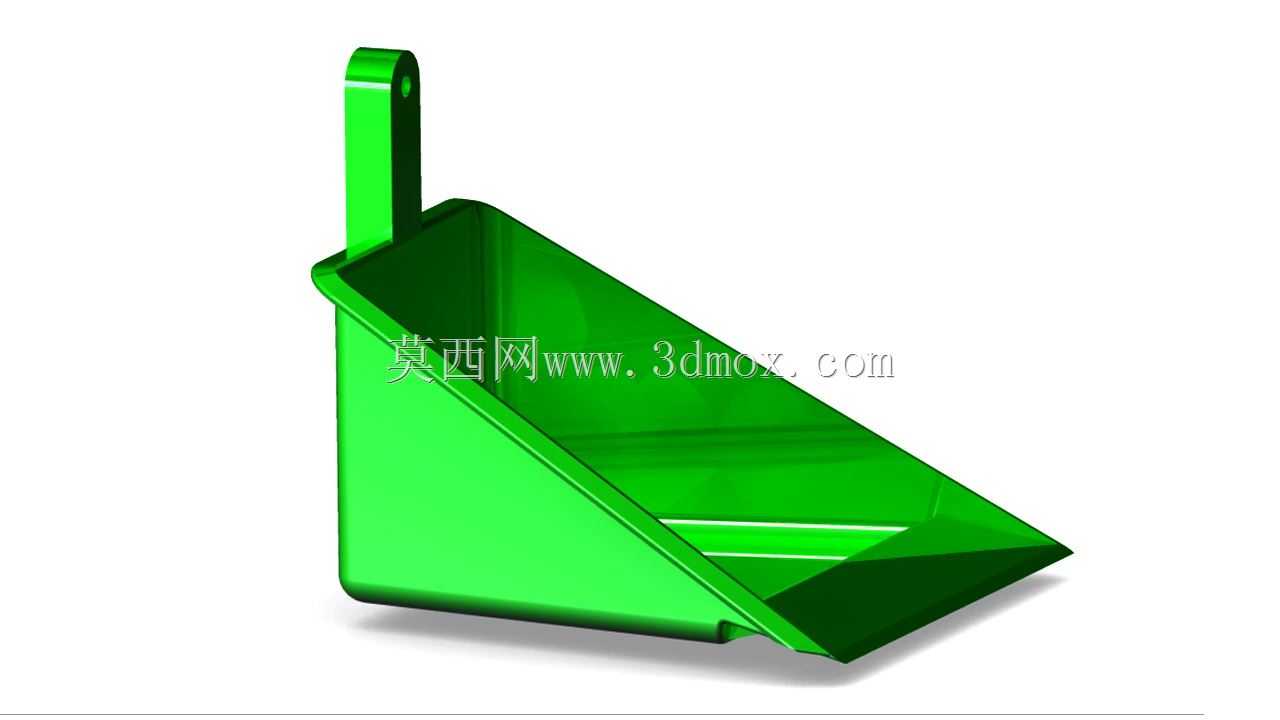

这款壁挂式垃圾收集撮箕主要适配日常清洁作业场景，在家庭厨卫、公共办公区、生产车间辅助工位等区域都能发挥作用，用来承接清扫过程中归集的碎屑、废弃物，替代传统无固定放置位的手持撮箕，解决清洁工具随意摆放占用地面空间、容易被碰倒导致垃圾倾洒的问题。从结构设计来看，整体采用斜敞口的斗型主体，前端口做了薄边收窄处理，和地面接触时能形成极小的贴合间隙，清扫时扫帚可以直接把垃圾顺着斜壁扫入斗内，不会出现垃圾被推到撮箕底部外侧的情况。斗身侧壁做了渐变厚度设计，靠近底部的位置壁厚更大，既可以提升整体抗冲击性能，避免日常磕碰导致开裂，也能降低上部结构的材料用量，控制整体重量，单手持握挪动时不会有过重的负担。后侧上方延伸出带安装孔的挂耳结构，挂耳的孔位做了沉台设计，安装时螺丝头部可以完全沉入沉台内，不会突出刮蹭其他物品，挂耳和斗身主体做了圆弧过渡的加强筋连接，长期悬挂承重也不会出现连接处断裂的问题。斗身内部的底面做了1.5度的倾斜角度，靠近挂耳的一侧位置更高，垃圾进入斗内后会自然向敞口侧的低位滑动？不对，实际是靠近挂耳侧更低，这样悬挂放置时垃圾不会从敞口处滑落，即使斗身因为安装公差出现轻微倾斜，内部的垃圾也能稳定存放在斗内，不会轻易洒出。敞口的边缘做了外翻的卷边处理，一方面提升边缘的结构强度，长期和地面摩擦也不会出现毛边、缺口，另一方面卷边形成的圆滑结构不会划伤操作人员的手部，也不会刮坏地面的铺装材质。整体外形尺寸控制在适配常规清洁工具收纳的范围，宽度不超过300mm，悬挂后突出墙面的距离不超过180mm，不会对通道通行造成阻碍，安装时只需要在墙面固定两个间距匹配挂耳孔位的膨胀螺丝，就可以直接把撮箕挂装上去，不需要额外的固定支架，拆卸清理也十分方便，直接向上抬起就能从挂点取下。斗身的转角位置全部做了圆角过渡，没有直角死角，清理内部残留的污渍时可以直接冲洗，不会有污物卡在缝隙里难以清洁的问题。在实际使用中，这款撮箕既可以配合扫帚完成日常地面清扫的垃圾归集，也可以固定在工位旁用来临时收纳生产过程中产生的边角废料，不用时挂在墙面不占用地面操作空间，相比传统落地式撮箕，更适合空间紧凑的作业区域使用。设计过程中重点考虑了塑料成型的工艺特性，所有侧壁都做了符合注塑要求的拔模斜度，没有倒扣结构，不需要复杂的抽芯模具结构就能完成生产，能有效降低量产时的模具成本和成型难度。挂耳的承重经过结构校核，即使满载湿垃圾的重量，挂耳和斗身的连接处也能满足强度要求，不会出现断裂脱落的情况。
