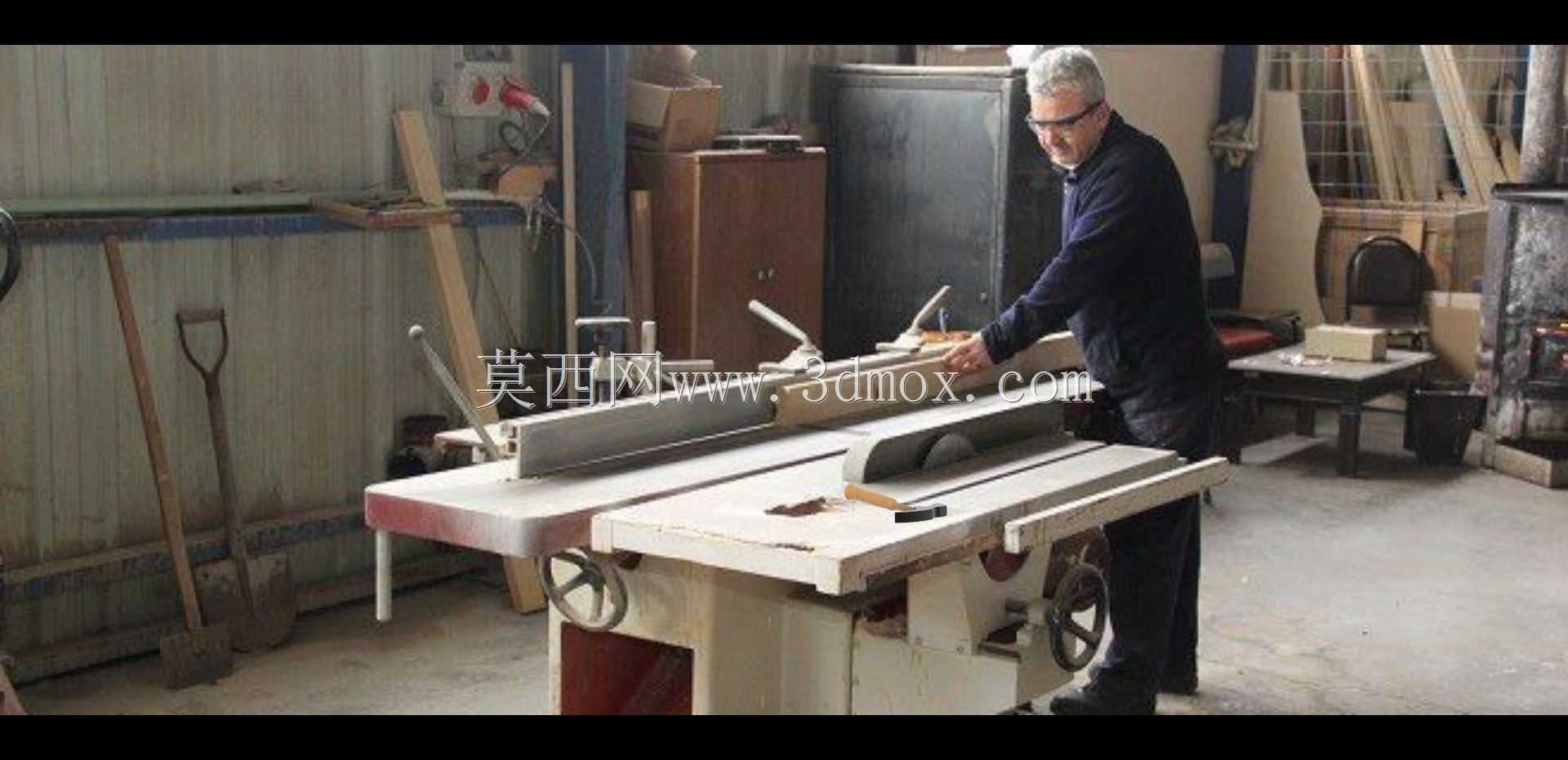

木工台锯作业场景及配套手锤结构设计

在实木家具加工、木构件预制、家装木作现场这类场景里，台锯是完成板材定尺开料、榫头基准裁切、角度斜切的核心加工设备，配套的手锤则是工位上随时取用的辅具，用来微调木料进给位置、轻敲靠尺校准定位、敲击木楔紧固工装，二者配合覆盖了木工作业从粗开料到精定位的多数基础操作。从结构设计逻辑来看，台锯的主体机架采用铸铁焊接成型，工作台面经平面磨床加工保证平面度公差控制在0.1mm每米范围内，避免木料推送过程中出现卡顿或裁切角度偏差；台面下方的锯片升降机构采用梯形螺纹传动，手轮转动时带动锯片轴套沿垂直导轨滑动，可实现0-85mm范围内的锯切高度调节，适配不同厚度的实木板材、密度板、多层板加工需求；锯片倾斜调节机构同样通过手轮驱动，可完成0-45度的角度调整，满足斜接、斜榫的裁切要求，调节位置配有刻度标识，方便作业人员快速定位角度值。台锯的靠尺组件采用铝合金挤压型材制作，靠尺工作面贴有耐磨聚四氟乙烯条，减少木料推送时的摩擦阻力，靠尺可沿台面侧边的导向杆滑动，锁紧后平行度误差不超过0.05mm，保证长板材裁切时的尺寸一致性；锯片上方的防护罩采用透明聚碳酸酯材质，既不遮挡作业人员的裁切视线，又能阻挡锯切过程中飞溅的木屑，同时配套的分料刀安装在锯片后方，厚度略大于锯片基体厚度，可避免裁切后的木料夹锯引发回弹风险。配套的手锤采用木柄加碳钢锤头的经典结构，锤头两端分别设计为平面敲击面和楔形起钉面，锤头与木柄的连接位置加装金属楔钉涨紧，防止长期敲击作业中锤头松动脱落；手锤的整体重心落在锤头敲击面中心位置，敲击时的力传递更直接，木柄做了防滑纹理处理，握持时贴合手掌弧度，长时间作业不易产生疲劳感。从安装边界来看，台锯的底部机架预留了地脚螺栓安装孔，可直接固定在水泥地面或配套的移动工作台上，设备外接除尘接口直径为100mm，可匹配车间中央除尘系统或独立工业吸尘器，将锯切产生的木屑及时抽走，保持作业区域整洁；设备的操作空间要求为设备四周预留不小于800mm的操作通道，方便长板材进给时人员站位调整，进料方向避免正对人员通行通道，防止木料回弹引发安全隐患。手锤作为工位随身辅具，通常放置在台锯侧边的工具挂板或台面工具槽内，取用距离不超过手臂伸展范围，不占用台锯的加工操作区域，避免工具滑落干扰锯片正常运转。
