双工位带防护围挡作业操作台结构设计

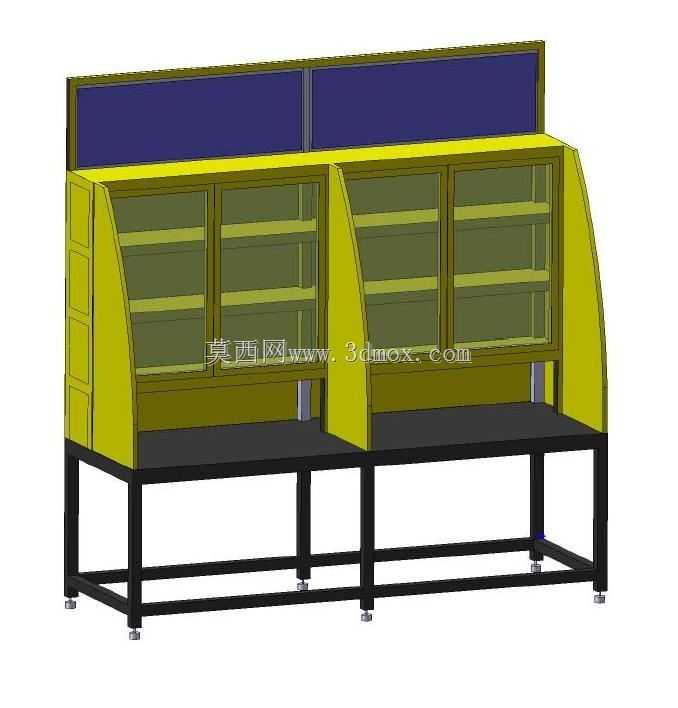

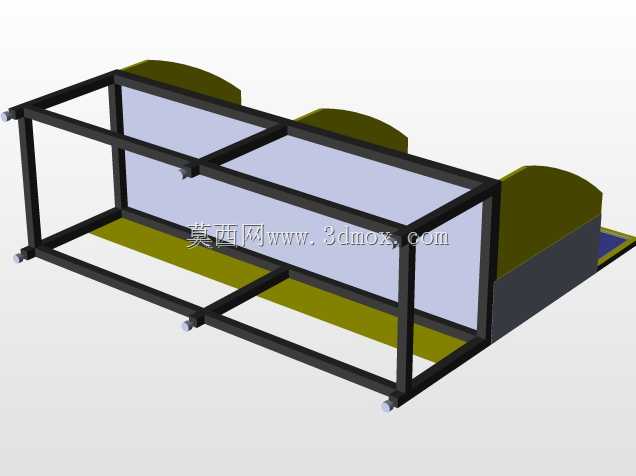

这款双工位作业操作台主要面向精密装配、实验室试样处理、小件检修类作业场景设计，整体采用框架式承力结构，底部支腿选用矩形钢管焊接成型，支腿底部配置可调脚杯，可在地面平整度偏差15mm范围内完成调平，单支腿额定承重不低于120kg，整体框架的静态承重冗余系数取1.8，满足常规双人同时作业的载荷需求。台面选用高密度耐磨复合板材，边缘做圆弧包边处理，避免作业过程中剐蹭操作人员衣物或工件，台面下方预留120mm高度的走线空间，可布设气动管路、供电线缆，适配电动工具、气动夹具的接驳需求。台面上方的柜体部分采用半封闭结构，左右两个独立工位分别配置三层横向置物隔板，隔板边缘做20mm高的挡边，防止放置的工具、物料滑落，柜门采用透明可视材质，无需开门即可快速识别内部存放的物品，减少作业过程中的找物耗时。柜体两侧做圆弧过渡的侧护板，既可以避免相邻工位作业时的工具、物料意外滑落至邻位，也能减少作业区域的横向气流干扰，适配有局部防尘要求的作业场景。柜体顶部设置通长的立式挡板，可用于张贴作业指导书、安全警示标识，也可作为局部照明灯具、防静电接地端子的安装基座。设计过程中优先考虑人机工程尺寸，台面距离地面高度取850mm，适配多数站立作业人员的操作高度，柜体内部置物层的间距取280mm，可容纳常规尺寸的工具盒、小型工件周转箱，整体设备的安装边界宽度为2400mm，深度为800mm，含顶部挡板的总高度为1800mm，可直接放置于标准车间工位区域，无需额外做地基固定，仅需调平脚杯即可投入使用。框架焊接位置全部做打磨去毛刺处理，表面经喷塑工艺做防锈耐腐涂层，适配车间多油污、多粉尘的使用环境，柜体与框架之间采用螺栓连接，后期维护时可单独拆卸柜门、隔板进行更换，无需整体拆解框架结构，降低运维成本。两个工位之间预留100mm的间隔空间，可放置共用的废料收集盒、公共工具架，兼顾独立作业与协同操作的使用需求。
