橱柜用BLUM滑动式阻尼抽屉结构

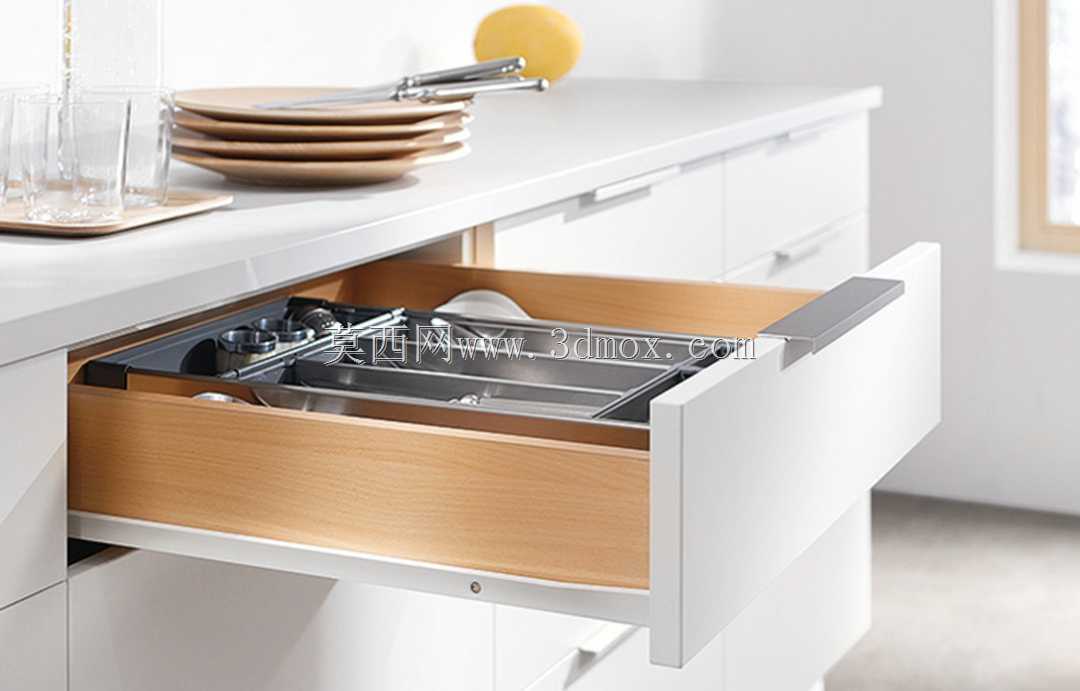

日常做全屋定制柜体结构建模时，这类阻尼滑动抽屉是高频出现的功能构件，不同于普通无阻尼抽轨的粗放结构，该款抽屉的滑动副做了隐藏式轨体设计，轨体完全收纳在抽屉侧板与柜体侧板的间隙内，不会外露破坏柜体的视觉整体性，适配当下主流的极简风橱柜、浴室柜、定制衣柜的抽格设计需求。从实际安装边界来看，该抽屉的侧板采用木基材与金属功能件嵌合的结构，抽侧高度适配常规18mm厚度的柜体侧板安装，预留的轨体安装槽位与市面常规百隆系列滑轨的安装孔位完全匹配，不需要现场二次扩孔调整，抽面与柜体的间隙预留控制在1.5mm，既保证开合过程不会出现剐蹭，也能避免间隙过大积灰。功能层面，抽屉内部配置了可调节的金属分隔件，能够根据存放物品的尺寸灵活调整格挡区间，不管是放置餐具、厨具还是零散的家居小物件，都能实现分区收纳，避免抽拉过程中物品滑动磕碰；滑轨自带的阻尼缓冲结构，在抽屉推合到距闭合位50mm左右的行程段会自动介入，缓慢带动抽屉完全闭合，不会出现大力推抽产生的撞击异响，也能避免夹手风险，尤其适合有孩童的家庭使用场景。设计思路上，整个抽屉的受力点做了分散处理，轨体的承重支点均匀分布在抽盒的两侧下部，额定承重下抽拉全程无卡顿、无下沉，抽盒的木构件部分做了圆角处理，避免安装和使用过程中划伤手部，金属功能件的表面做了防锈镀层处理，适配厨房、卫生间这类高湿度的使用场景，不会因为长期接触水汽出现锈迹卡滞。建模过程中需要注意，抽轨的滑动行程要和抽盒的进深完全匹配，避免出现抽拉脱轨的问题，抽面的安装调节位预留了上下左右2mm的调节余量，方便安装时调整抽面的平齐度，保证整排抽屉的外观缝隙均匀一致，这类结构在定制家具的三维建模中属于标准功能模块，可直接复用在同规格的柜体设计中，减少重复建模的工作量，同时能保证结构的落地可行性，避免设计与实际安装出现尺寸偏差。
