花园秋千用Hirth花键连接配件

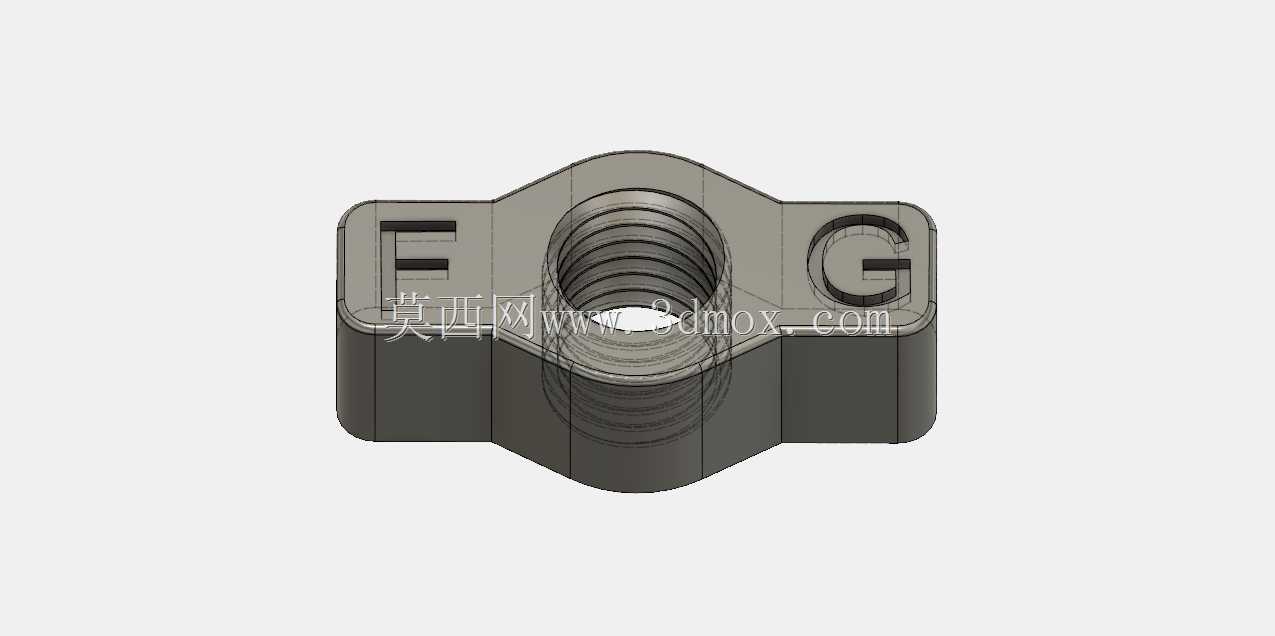

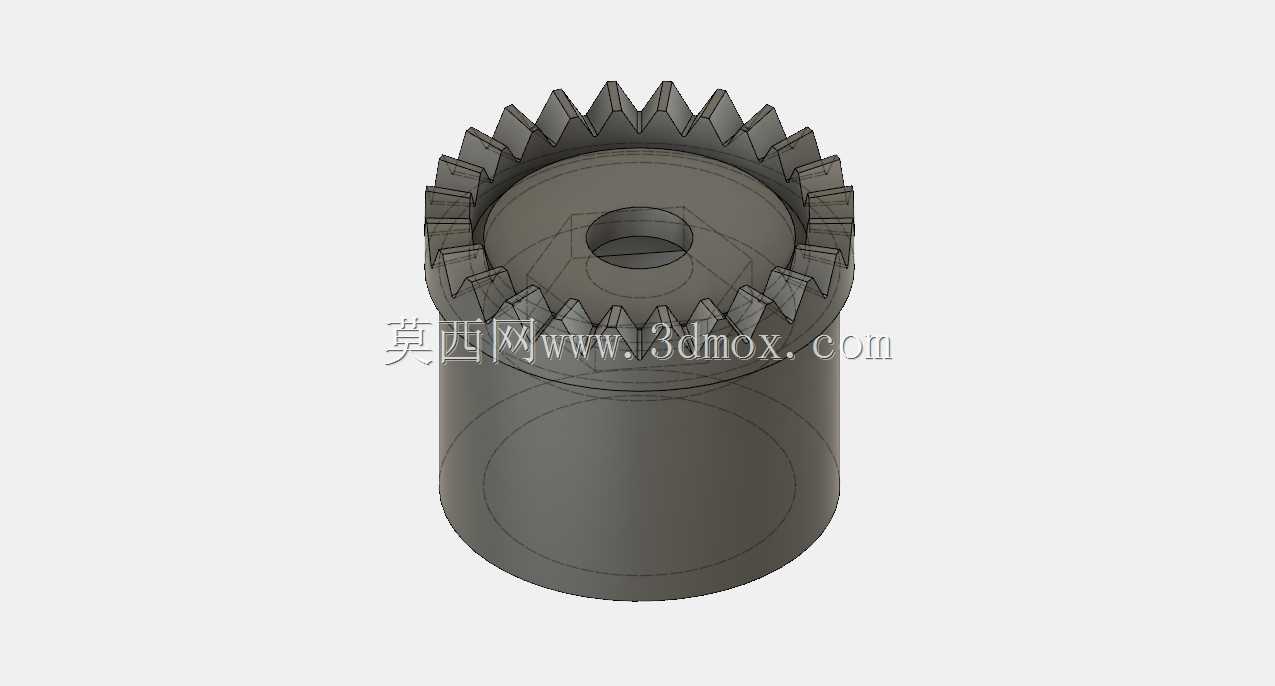

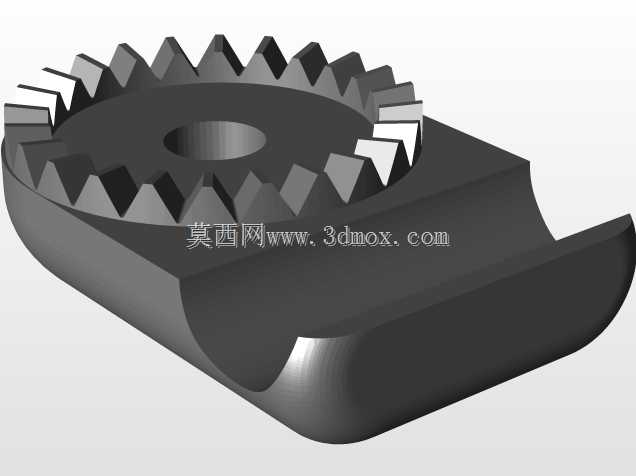

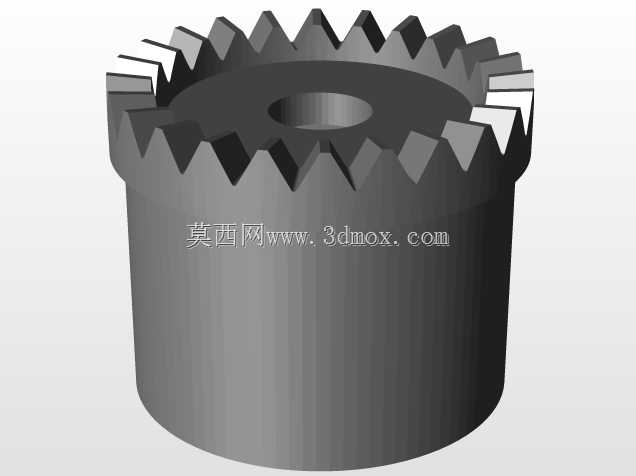

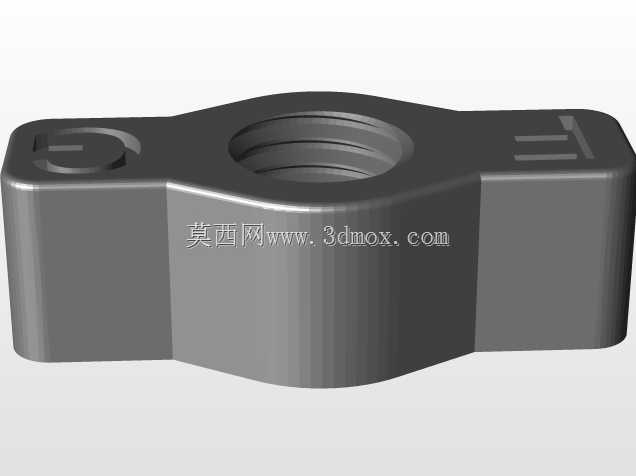

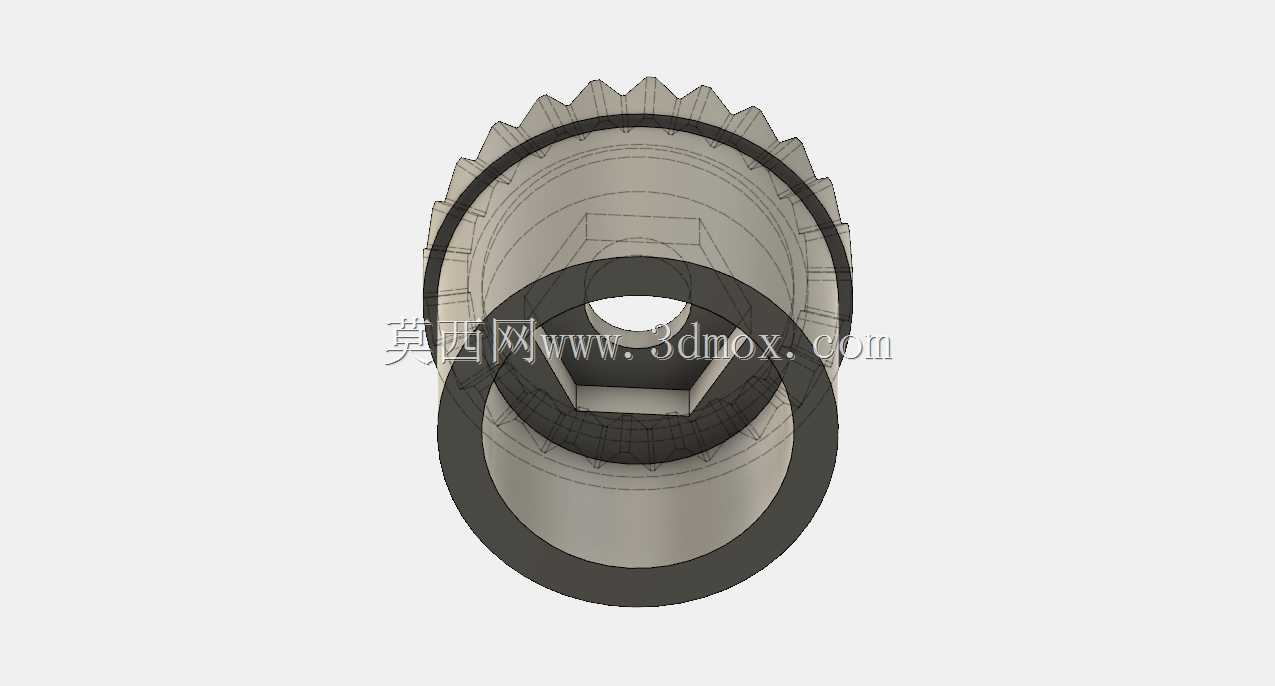

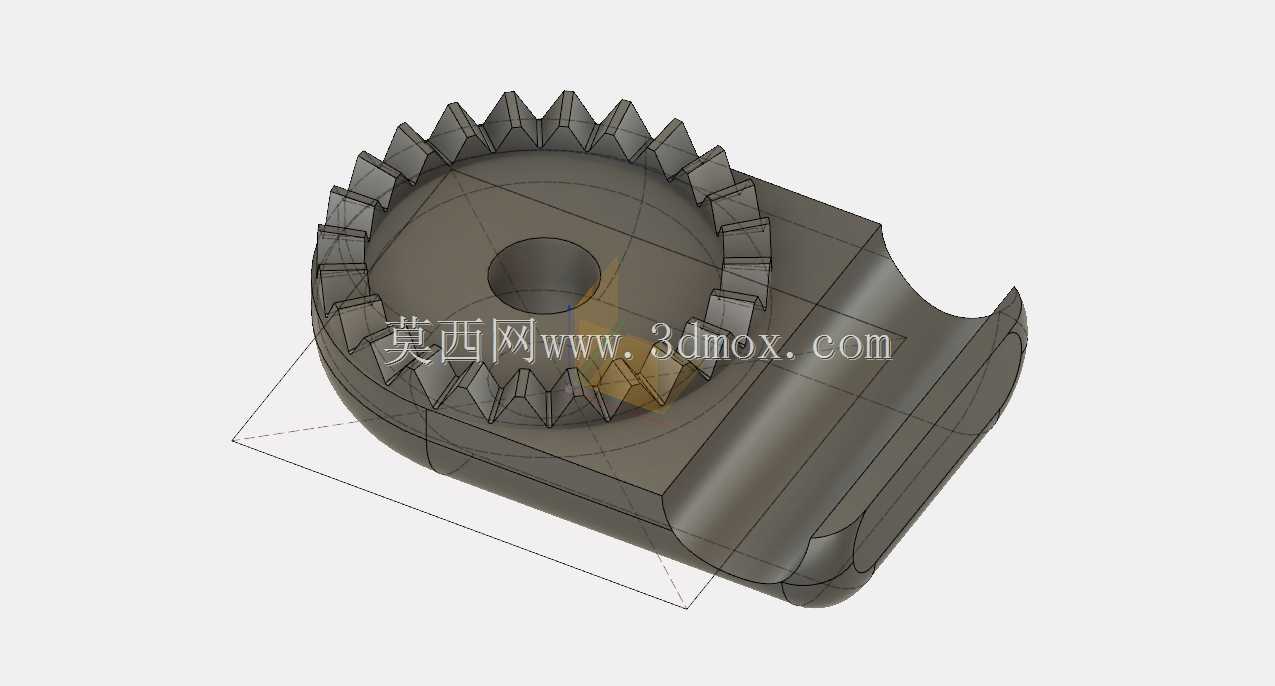

户外休闲设施的连接传动部件长期暴露在温湿度变化大、存在风雨侵蚀的使用环境中，对连接可靠性、咬合定位精度有较高要求，这款端面齿结构的连接配件，正是针对户外花园秋千的铰接旋转部位修复替换需求设计。从结构特性来看，该零件采用Hirth端面花键的经典齿形结构，上端面均匀分布的三角端面齿具备自动定心的特性，啮合时多齿均匀承载，能承受较大的轴向载荷与周向扭矩，秋千摆动过程中产生的交变冲击力可以通过多齿接触面均匀分散，避免局部应力集中导致的齿面崩损，相比普通平键连接，端面齿的啮合间隙更小，长期使用后不会出现键槽旷量导致的摆动异响问题。零件主体为带中心通孔的圆柱结构，中心通孔适配12mm直径的连接螺栓，安装时螺栓穿过中心孔将两个配对的端面齿件轴向锁紧，齿面完全贴合后即可实现周向固定，不需要额外的定位销结构，拆装维护时只需松开轴向螺栓即可分离部件，对户外设施的现场维修十分友好。设计过程中优先考虑了零件的成型工艺适配性，圆柱外壁采用直壁结构，没有复杂的侧凹特征，不管是采用机加工方式小批量制作，还是采用熔融沉积成型的3D打印方式自制替换件，都不需要额外设计支撑结构，打印或加工后的成品仅需简单去除毛刺即可投入使用，齿形的角度经过优化，齿根处做了微小的圆弧过渡，避免3D打印过程中齿根位置出现应力集中导致的层间开裂，同时机加工时也能减少刀具的应力冲击，提升刀具使用寿命。从安装边界来看，零件的圆柱外径与端面齿的齿顶圆保持一致，安装时不需要额外扩孔，配对齿件的安装孔位与该零件外径匹配即可实现径向定位，中心通孔的尺寸公差按照普通螺栓连接的间隙配合设计，允许螺栓存在微小的安装偏角，适配户外秋千支架焊接过程中产生的小范围尺寸误差，不需要对原有支架进行二次打磨修整。这类端面齿连接结构除了用于户外秋千的旋转铰接部位，也可用于其他需要频繁拆装、要求定位精准的低速重载连接场景，比如小型户外健身器材的转动部位、庭院休闲桌椅的折叠连接结构，多齿啮合的特性让部件在反复拆装后依然能保持稳定的定位精度，不会因为多次拆卸出现定位偏移的问题，零件的轴向尺寸经过压缩，整体结构紧凑，安装后不会突出支架表面过多，避免对使用者造成磕碰风险，齿面的啮合深度设计合理，即使轴向锁紧力存在一定范围的波动，也能保证足够的啮合接触面积，不会出现打滑脱齿的问题。
