插杆式中型工业脚轮结构设计

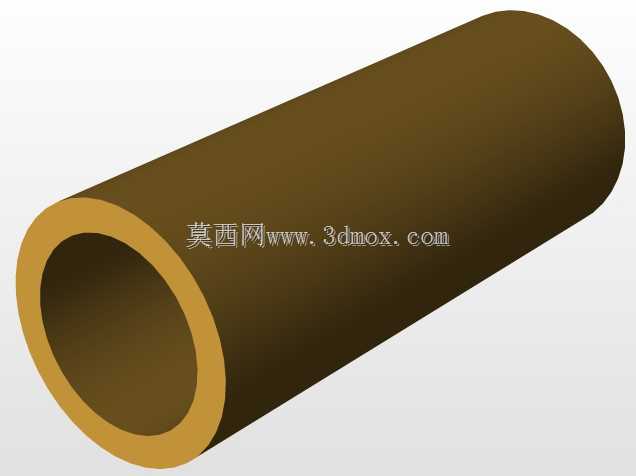

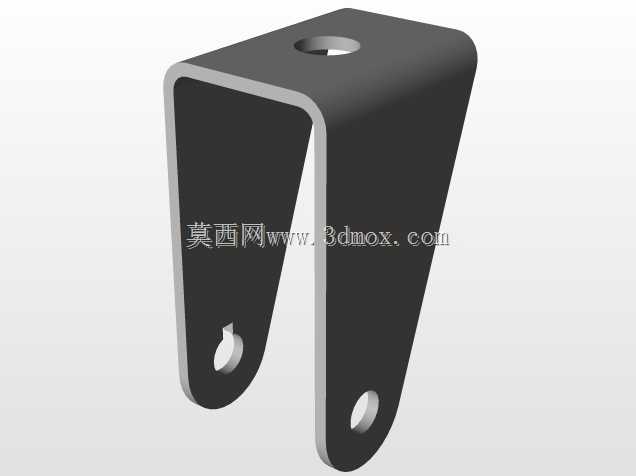

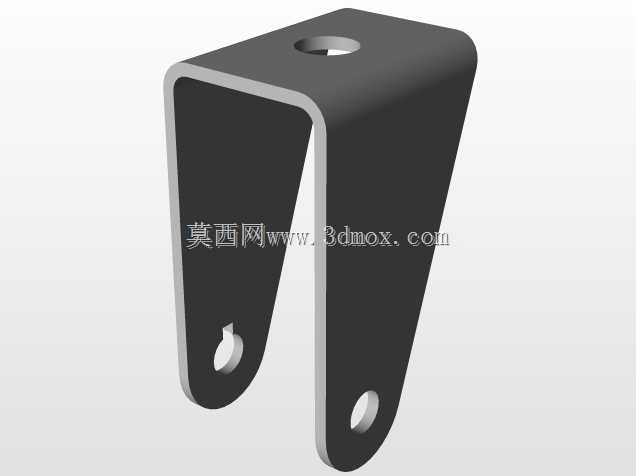

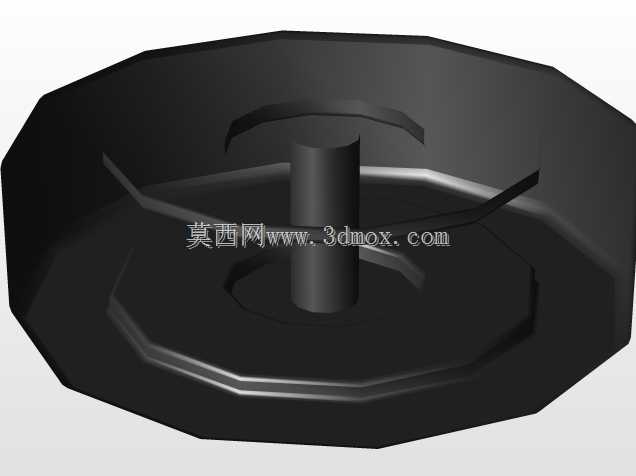

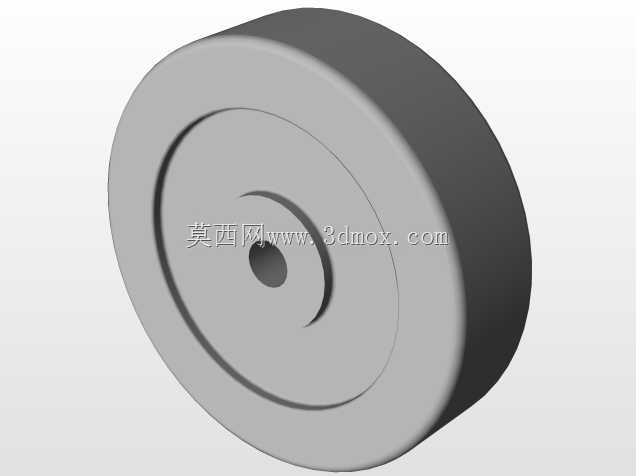

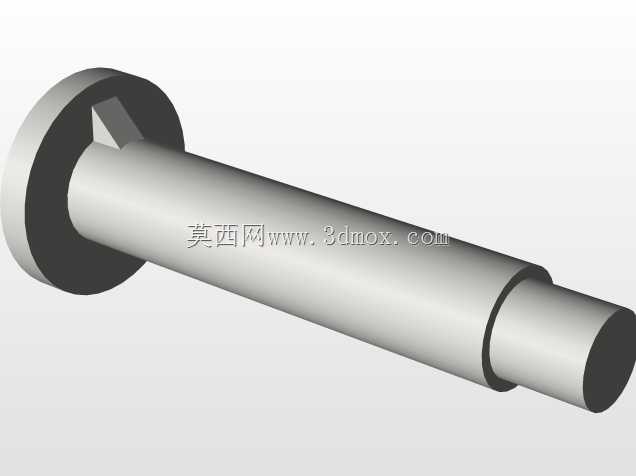

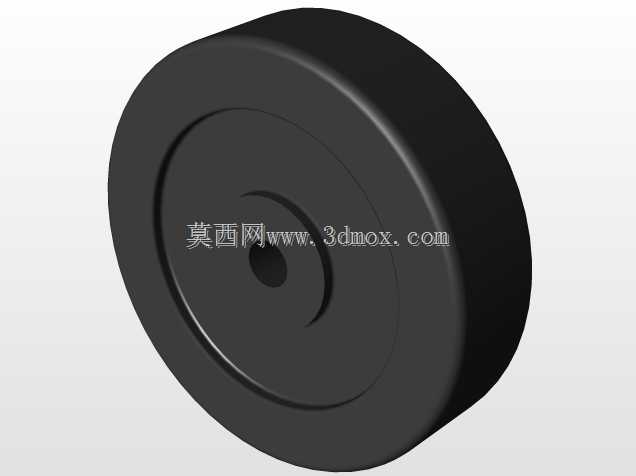

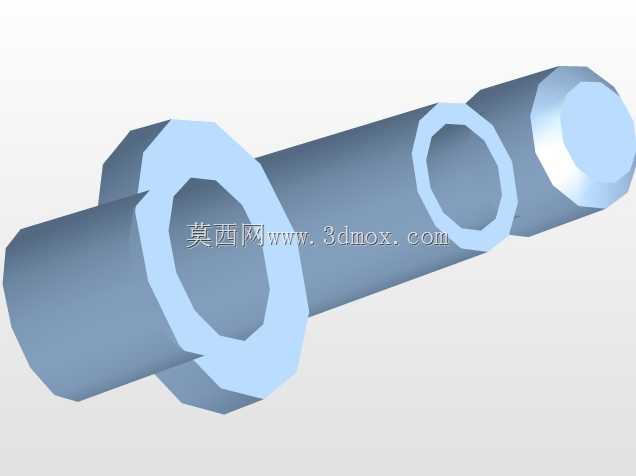

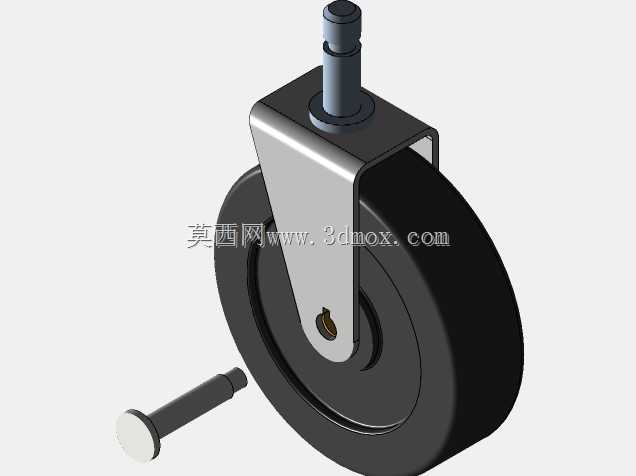

这款插杆式中型脚轮主要面向轻型工业设备、仓储周转车、工装台架的移动场景设计，适配需要频繁移位、转向灵活度要求较高的工位器具，单轮额定承载覆盖100-150kg区间，可满足多数车间内非重载移动需求。设计时优先考虑了安装便捷性，采用插杆式安装结构，无需额外打孔攻丝，直接将插杆插入设备支腿的对应安装孔内即可完成固定，插杆直径适配市面常见的25mm、30mm方管或圆管支腿，插杆端部设置环形卡槽，可配合卡簧实现轴向限位，避免设备推行过程中脚轮脱落。支架部分采用冲压成型的钢制支架，表面做镀锌防锈处理，支架与轮体的连接部位采用铆接结构，铆接间隙控制在0.1-0.2mm之间，既保证转向时的转动灵活性，又不会出现径向晃动量过大的问题，轮架的转向回转半径经过优化，在设备支腿边缘距离安装中心35mm的边界下，转向时不会与支腿发生干涉。轮体采用黑色改性尼龙材质，轮面宽度设计为32mm，轮径100mm，轮面做微弧面处理，接触地面时的压强分布更均匀，在环氧地坪、水泥地面上推行时阻力更小，同时不会刮伤车间环氧地坪表面，轮芯内嵌滚珠轴承，轴承与轮轴采用过盈配合，轮轴采用45号钢调质处理，表面硬度达到HRC28-32，长期承重使用不会出现弯曲变形。配套的插杆销轴与支架插装位采用间隙配合，安装时可快速插拔，方便后期维护更换，轮体与支架之间预留2mm的轴向间隙，避免杂物卡入后出现轮体卡滞的问题。在实际选型应用中，这类脚轮通常搭配两个定向轮、两个万向轮组合使用，安装时需保证四个脚轮的安装面处于同一水平面，高度差控制在1mm以内，避免出现个别脚轮悬空、承载不均的情况，轮体的转动阻力经过实测，在额定承载下推行阻力不超过15N，单人即可轻松推动满载的周转设备。设计过程中还考虑了日常使用中的防缠绕需求，支架外侧的圆弧过渡处理可避免车间内的线头、碎布等杂物缠绕到轮轴部位，减少日常维护清理的频次，轮面的尼龙材质具备一定的耐油、耐弱酸特性，可适配机加工车间存在少量切削液飞溅的使用场景，不会因短时间接触油污出现轮体溶胀开裂的问题。
