异形曲面金属冲压护罩结构设计

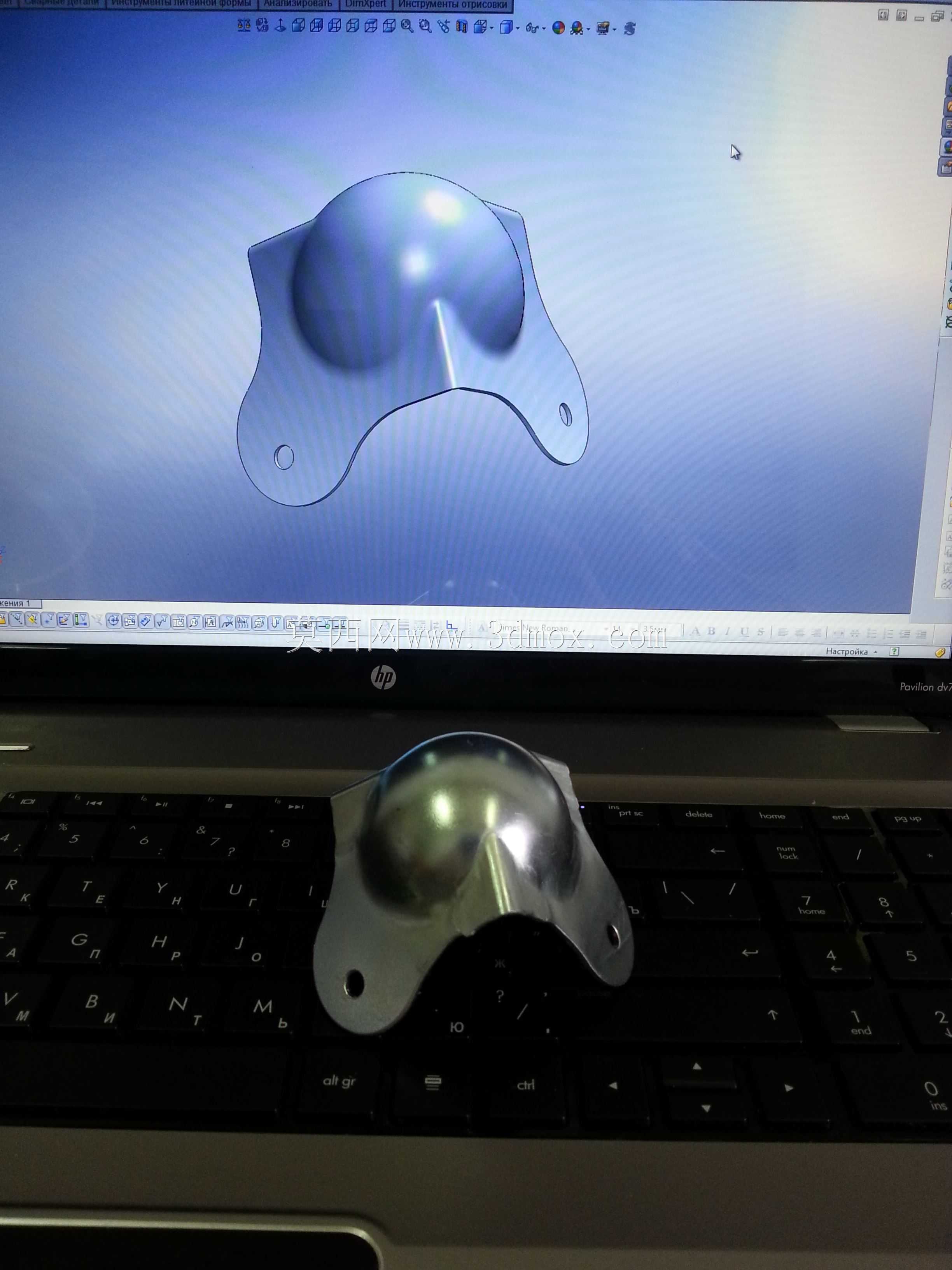

这类异形曲面冲压护罩，多应用在小型动力传输机构、外露旋转组件的外侧防护场景，也可作为便携检测设备的握持承托外壳，在手持类工业检测仪器、小型传动模组的配套结构中十分常见。从实际使用需求出发，该构件首先要满足物理防护的核心功能，曲面隆起的腔体可以完整包覆内部凸起的核心部件，避免运行过程中外界杂物侵入运动间隙，同时也能防止操作人员误触高温或高速运转的内部结构，降低作业安全隐患。两侧延伸的翼板结构是安装定位的核心载体，翼板上预留的安装孔位，可直接通过标准紧固件将护罩固定在设备基体的对应安装面上，安装时无需额外设计转接支架，能有效压缩整机的装配工序。

设计阶段首先要匹配内部被包覆部件的轮廓边界，隆起腔体的内表面与被包覆部件的外轮廓需要预留均匀的装配间隙，既避免装配时出现结构干涉，也能给部件运行过程中的微小形变预留足够空间，防止长期运行中护罩与内部构件产生摩擦异响。曲面过渡区域采用大圆角顺滑衔接，一方面是适配金属板材冲压成型的工艺要求，减少冲压过程中应力集中导致的板材开裂风险，另一方面顺滑的外表面也能降低设备运行过程中的风阻，同时避免尖锐棱角对操作人员造成剐蹭伤害。

从安装边界来看，两侧翼板的开孔中心距需要严格匹配设备基体的预装孔位公差，翼板的平面度需要控制在合理范围内，保证安装后护罩与基体贴合紧密，不会出现局部翘起导致的缝隙过大问题。板材厚度的选择兼顾防护强度与整机轻量化需求，过薄的板材会导致护罩刚性不足，受外力挤压容易产生凹陷变形，过厚则会增加不必要的整机重量，同时提升冲压成型的工艺难度。构件边缘全部做卷边或钝化处理，消除冲压裁切产生的锐边，满足工业设备的安全设计规范。实际建模过程中，曲面的曲率变化需要连续顺滑，保证后续冲压模具的加工可行性，避免出现曲率突变导致的成型缺陷，两侧翼板与中部腔体的过渡区域做渐进式的曲率衔接，让冲压过程中板材的流动更加均匀，减少成型后的回弹变形量，提升成品的尺寸合格率。
