直角折弯式金属铰接连接固定件

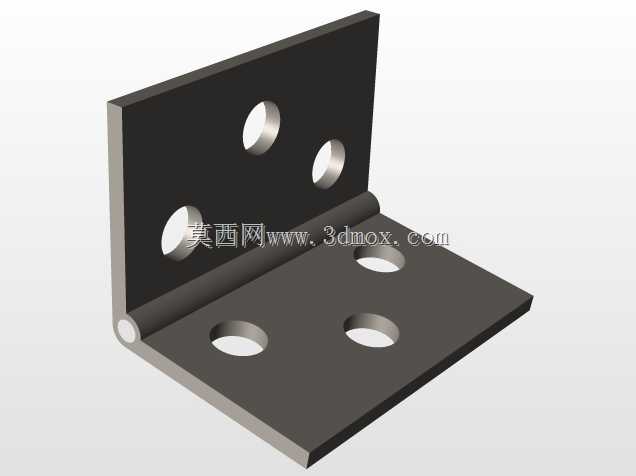

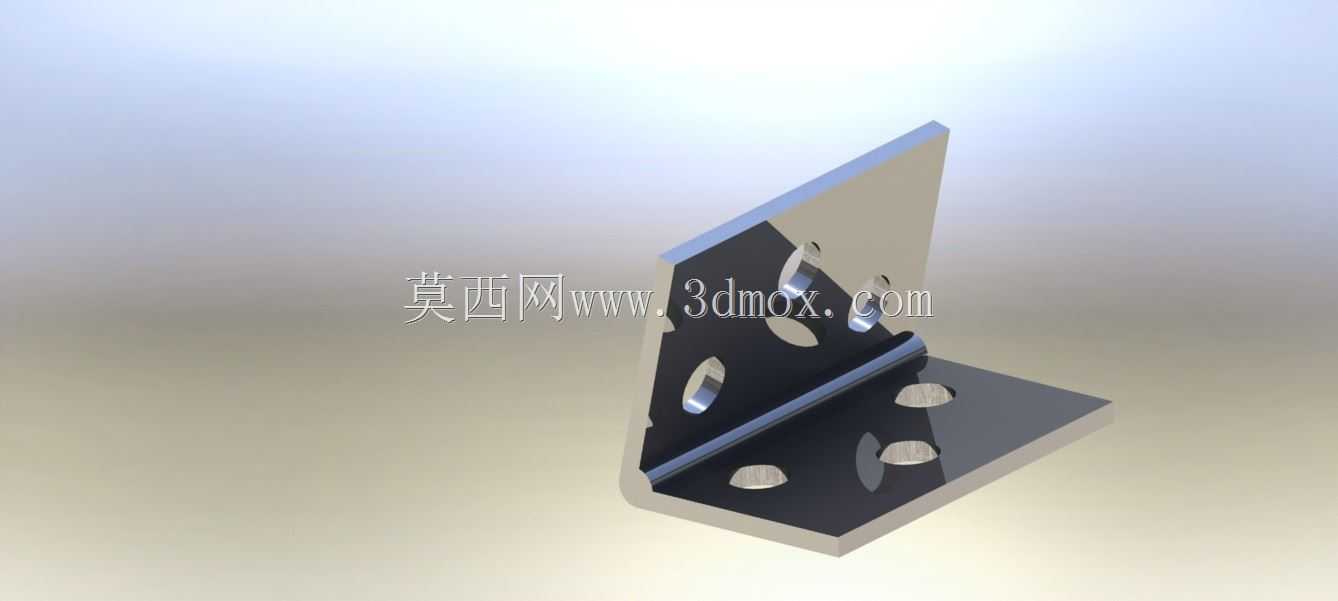

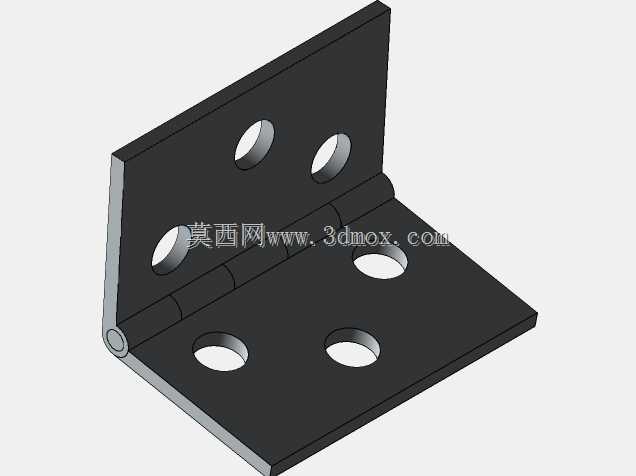

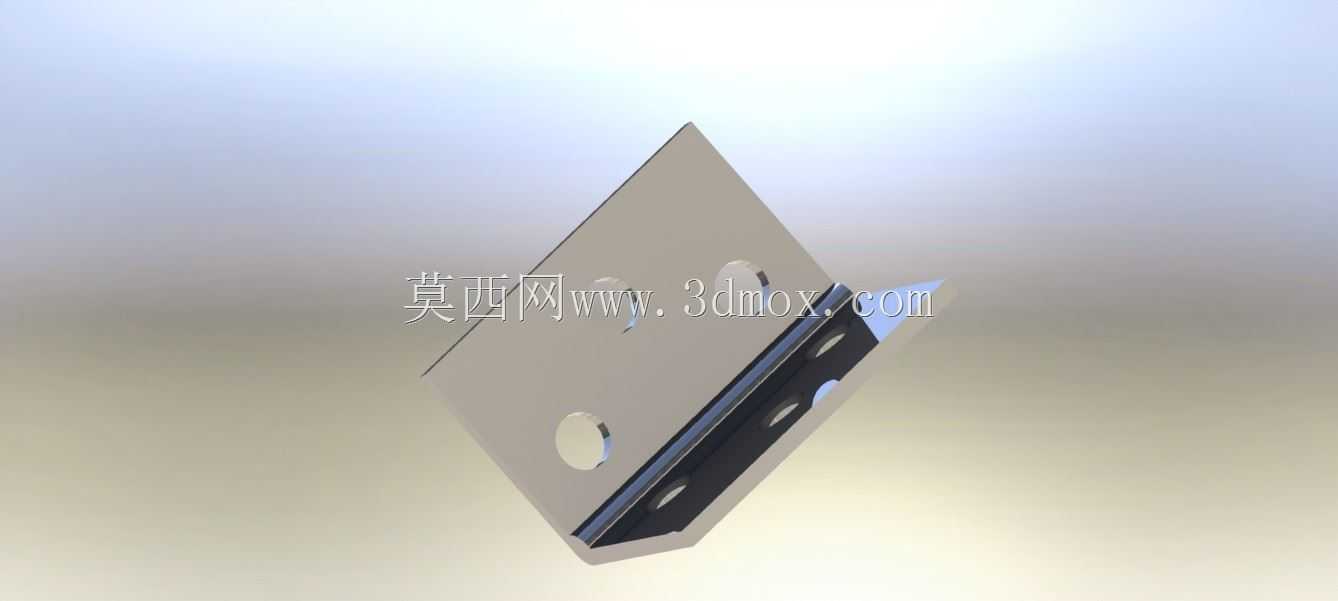

这款直角折弯结构的铰接连接固定件，多应用在需要实现小角度相对转动的设备连接场景中，比如小型自动化设备的防护门开合部位、机柜侧门的活动连接端、轻型输送线的可调挡边安装位，也可用于小型工装夹具的活动限位结构上，替代传统合页实现更紧凑的安装布局。从结构设计来看，整体采用单块金属板材一体折弯成型，两个互相垂直的安装面分别承担不同方向的载荷传递，垂直面上预留的多个异形孔与圆孔，既可以穿过紧固件完成与活动侧部件的固定，也能通过孔位的余量设计适配小范围的安装位置偏差，降低现场装配的对位难度；水平安装面上的沉头孔设计，能够让紧固螺丝的头部完全沉入零件表面以下，避免安装后突出的螺丝头剐蹭周边部件或是干涉相邻零件的运动轨迹。折弯处采用了圆弧过渡处理，而非直角锐边弯折，一方面能消除折弯工序中产生的应力集中问题，避免长期受交变载荷时出现折弯处开裂的情况，另一方面圆弧过渡的结构也能让两个安装面的相对垂直度更容易得到保证，减少后续装配的调校工作量。在安装边界上，两个安装面的宽度尺寸保持一致，折弯内R角匹配常用板材折弯的工艺参数，不需要额外开模即可通过常规钣金折弯工序加工成型，垂直面的高度尺寸经过优化，既保证了铰接转动时的结构强度，不会因为受力臂过长导致零件变形，也不会因为尺寸过大占用过多的设备内部安装空间。零件表面做了光洁处理，没有多余的毛刺与锐边，在实际装配时不需要额外做表面修磨工序，能够直接进入装配环节。这类铰接固定件相比传统的分体式合页结构，零件数量更少，不需要额外配置销轴部件，依靠自身折弯结构与配套的紧固件即可实现铰接转动功能，在对安装空间要求严苛、载荷不大的转动连接场景中，能够有效减少装配工序，降低整体结构的复杂程度，同时一体成型的结构也减少了分体零件之间的配合间隙，让转动过程的旷量更小，提升连接部位的运行稳定性。在选型适配时，需要注意核对两个安装面的孔位间距与待安装部件的预留孔位是否匹配，同时确认转动方向上没有其他部件的干涉，水平安装面固定时建议搭配平垫使用，分散螺丝锁紧时的压应力，避免长期使用后板材出现压痕变形。
