双杯位悬臂式杯托结构设计

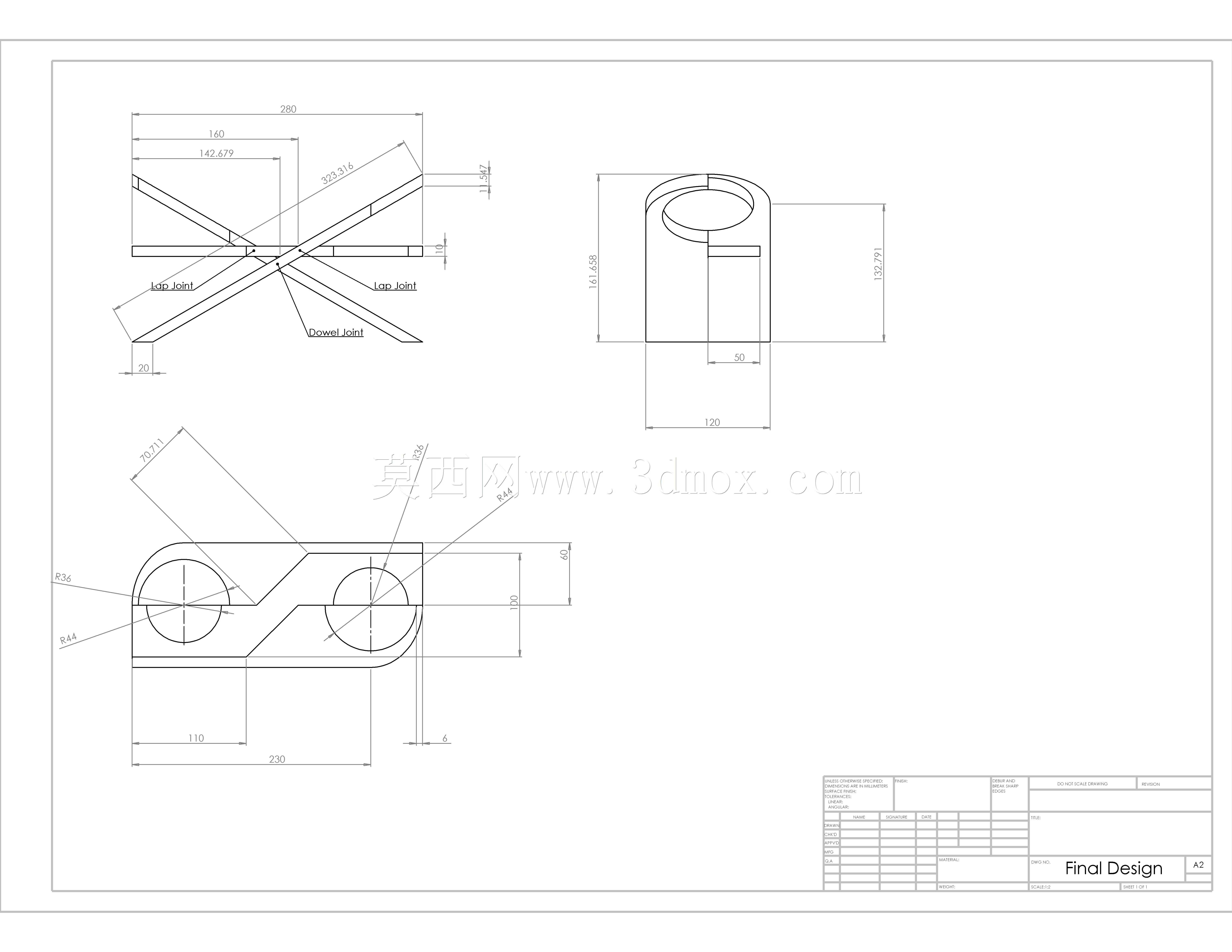

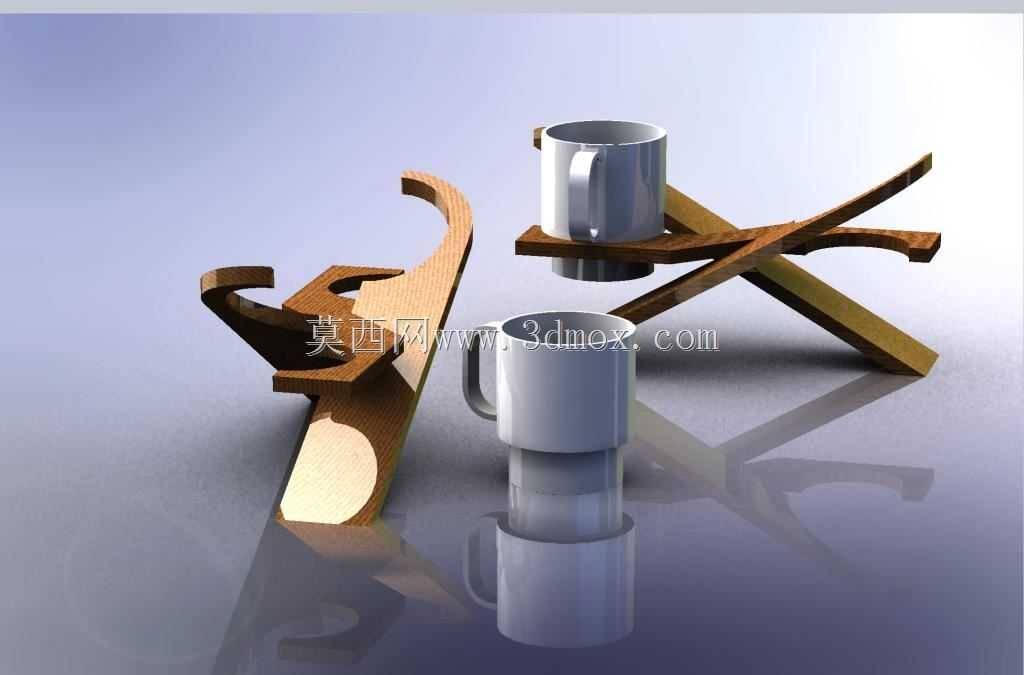

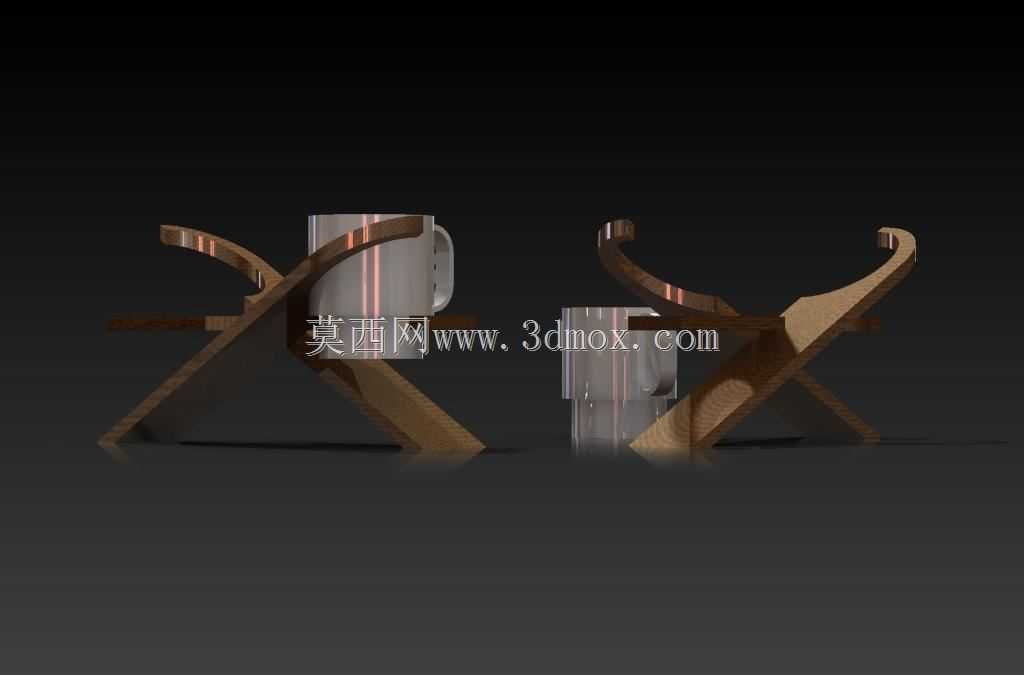

日常工位、操作台、小型设备旁的饮品放置需求一直是容易被忽略的细节，普通平面杯架占用操作面空间，且容易在设备运行产生振动时出现杯体滑移、液体倾洒的问题，这款双杯位悬臂式杯托正是针对这类场景开发的支撑置物结构。从结构设计逻辑来看，整体采用X型交叉支撑作为主受力骨架，交叉臂的受力传递路径经过优化，两个杯位的载荷可以通过斜向臂体均匀分散到安装固定端，避免单侧受力带来的结构变形，悬臂伸出的长度经过反复校核，既保证杯体放置后不会与安装基面的操作区域产生干涉，也不会因伸出过长导致固定端弯矩过大。安装端采用筒状抱合式固定结构，可以直接适配常见的圆管类立杆、设备侧边立柱，不需要额外加工大面积安装平面，固定位的开槽设计可以适配紧固件锁紧，安装后不会出现绕轴转动的问题，适配的立杆直径范围覆盖多数工作台支架、设备操作杆的常规尺寸。两个杯位采用内凹圆弧承托结构，圆弧直径匹配常规商用马克杯、一次性水杯的杯身外径，承托边缘做了限位翻边，杯体放入后不会出现侧向滑出，即使安装基面存在小幅振动，杯体也能保持稳定。从尺寸边界来看，整体横向展开宽度控制在双杯放置的最小必要尺寸，不会占用过多侧向空间，悬臂下沿预留了足够的杯体下垂空间，带把手的水杯放置时把手不会与支撑臂产生磕碰。结构所有受力转角处都做了圆弧过渡，避免应力集中导致的长期使用疲劳断裂，板材厚度的选择兼顾了结构强度与整体重量，不会给安装立柱带来额外的过大载荷。这类结构除了用于工位旁的水杯放置，也可以适配小型设备旁的耗材容器、工具筒放置，通过调整杯位圆弧尺寸就能适配不同直径的承托对象，X型支撑的结构形式也可以根据安装空间的限制调整臂长与交叉角度，在保证承载能力的前提下适配更多异形安装场景。实际使用中，固定端锁紧后可以承受单杯满装液体的载荷，长期使用不会出现支撑臂下弯变形，承托面的水平度经过调校，杯体放置后不会出现倾斜漏液的问题，整体结构没有多余的冗余设计，加工工艺简单，采用常规板材切割、折弯、焊接工艺即可完成生产，不需要复杂的成型模具，适合小批量定制化生产适配不同的安装场景。
