可调节叶片数量的螺旋桨叶片结构设计

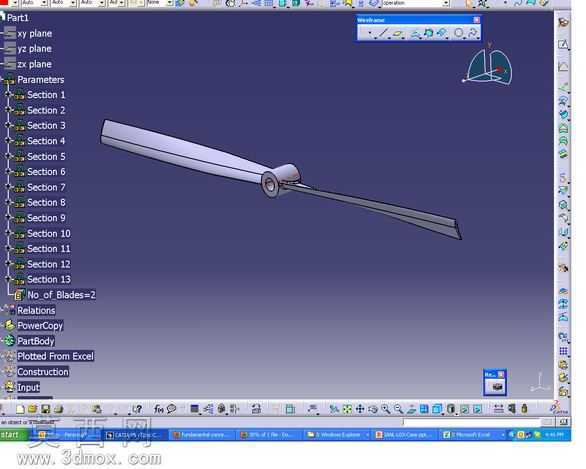

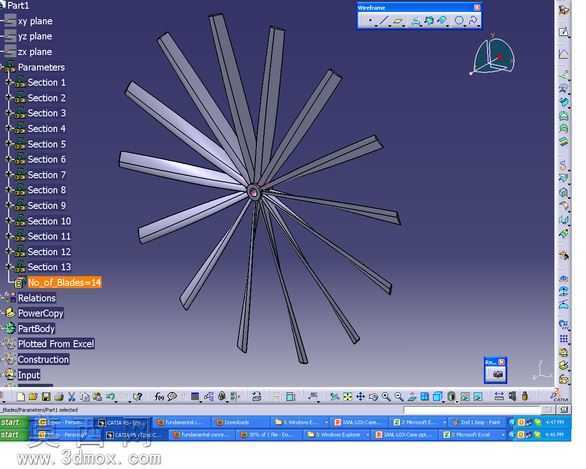

本作品为螺旋桨叶片三维参数化设计模型，建模过程依托三维设计软件完成，整体采用全参数化的建模逻辑搭建，从基准平面创建开始，依次完成多组控制截面的草绘约束，每一个截面的翼型轮廓、弦长、扭转角度都通过参数关联绑定，确保后续调整参数时模型可以自动更新重构。模型结构上包含桨叶主体与中心连接毂两部分，桨叶采用符合流体力学特性的翼型截面，从根部到梢部完成平滑的扭转过渡与弦长收窄，曲面构建采用多截面扫掠结合曲面光顺处理，保证桨叶表面连续顺滑，无突兀的折角与曲面断层，能够还原真实螺旋桨的气动外形特征；中心连接毂部分设计有与动力轴匹配的安装定位结构，与桨叶根部做了一体化的过渡衔接，避免应力集中的结构缺陷。设计思路上重点实现了叶片数量的可调控制，通过内置的参数控制器，用户可在2片到14片的区间内自由选择桨叶数量，调整后软件会自动完成桨叶的圆周阵列、位置排布与结构衔接，无需重复进行建模操作，可适配不同动力需求、不同使用场景下的螺旋桨方案验证。材质设定上，桨叶主体预设了轻质高强度的航空用复合材料材质属性，中心连接毂预设了金属合金材质，渲染阶段对曲面做了高光与哑光的区分处理，清晰展现桨叶的曲面扭转形态与结构细节，可直接用于结构验证、气动仿真前处理、教学演示等场景，参数化的设计逻辑也方便使用者根据实际需求调整桨叶的直径、扭转角、翼型等核心参数，快速生成符合特定要求的螺旋桨模型，大幅降低同类零件的重复建模工作量，提升设计迭代的效率。
