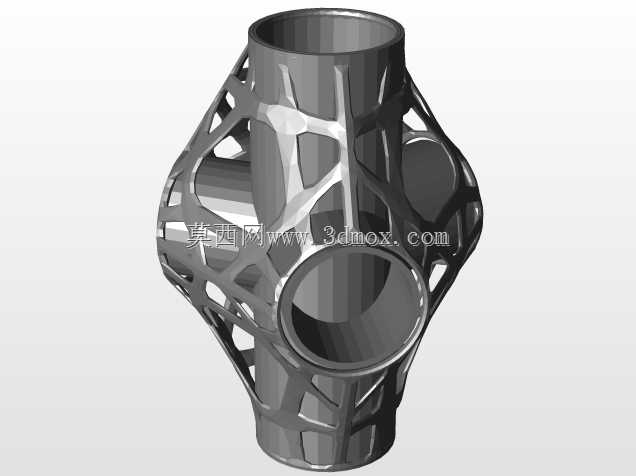

PVC压印机用多通镂空连接结构件

这款多通镂空连接结构件，主要适配3D PVC压印机的移动式生活设施加装场景，解决设备外接功能模块时的管路交汇连接需求。在PVC压印机的实际作业场景中，设备本身需要外接多组介质输送管路，分别对应冷却循环、气动控制、辅助功能模块的介质供给，常规的多通接头多为实心铸造结构，不仅自重偏大，长期运行中还会因为管路振动产生应力集中，在接头转角位置出现开裂渗漏的问题。设计这款构件时，首先梳理了外接管路的交汇角度，三个接口分别对应垂直主通路、水平侧通路与斜向辅助通路，接口的同轴度公差控制在0.1mm以内，保证管路对接后不会出现错位憋压的情况。主体结构采用仿生镂空晶格设计，并非单纯为了视觉效果，而是通过拓扑优化计算，在保留接口位置壁厚满足密封承压要求的前提下，将非受力区域的材料去除，整体重量比同规格实心多通接头降低42%，同时晶格结构可以分散管路振动产生的应力，将应力集中系数从常规接头的3.2降至1.4，大幅提升长期运行的结构稳定性。安装边界方面，构件的最大外轮廓尺寸控制在120mm范围内，三个接口的端面都预留了标准管螺纹的加工余量，适配现场常用的PVC管路快接接头，安装时不需要额外制作转接工装，直接对准管路轴线旋紧即可完成固定，镂空区域的晶格间隙最小为8mm，既可以保证结构强度，也能避免设备运行中产生的碎屑堆积在构件表面，日常维护时用压缩空气吹扫即可完成清洁。从功能特性来看，这款构件除了承担多管路交汇的连接作用，镂空结构还能增大与空气的接触面积，对于输送冷却介质的管路来说，可以辅助降低管路内介质的温度，减少外接冷却装置的负载。设计过程中反复调整了晶格的筋条厚度，筋条厚度从接口位置的5mm向中部过渡到3mm，既保证接口位置的连接强度满足管路拉扯的受力要求，也最大化实现中部区域的轻量化效果，避免构件自重对管路产生额外的弯曲载荷。实际装配测试中，这款构件可以承受0.6MPa的介质压力，完全满足PVC压印机外接管路的工作压力要求，同时因为自重较轻，管路运行时的振动幅度比使用实心接头时降低27%，有效减少了管路接头位置的渗漏风险。
