戴尔桌面式液晶显示器外观结构建模

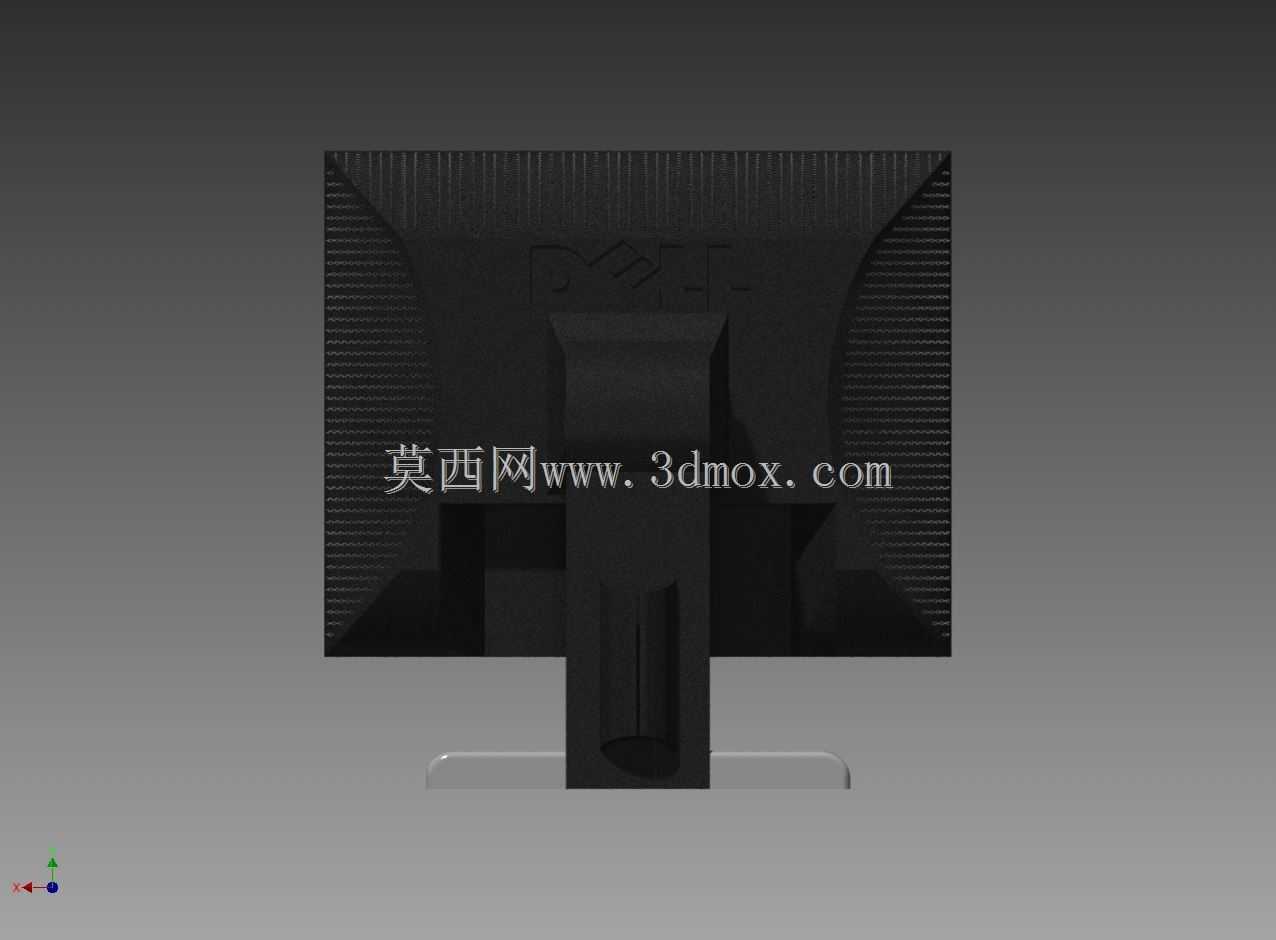

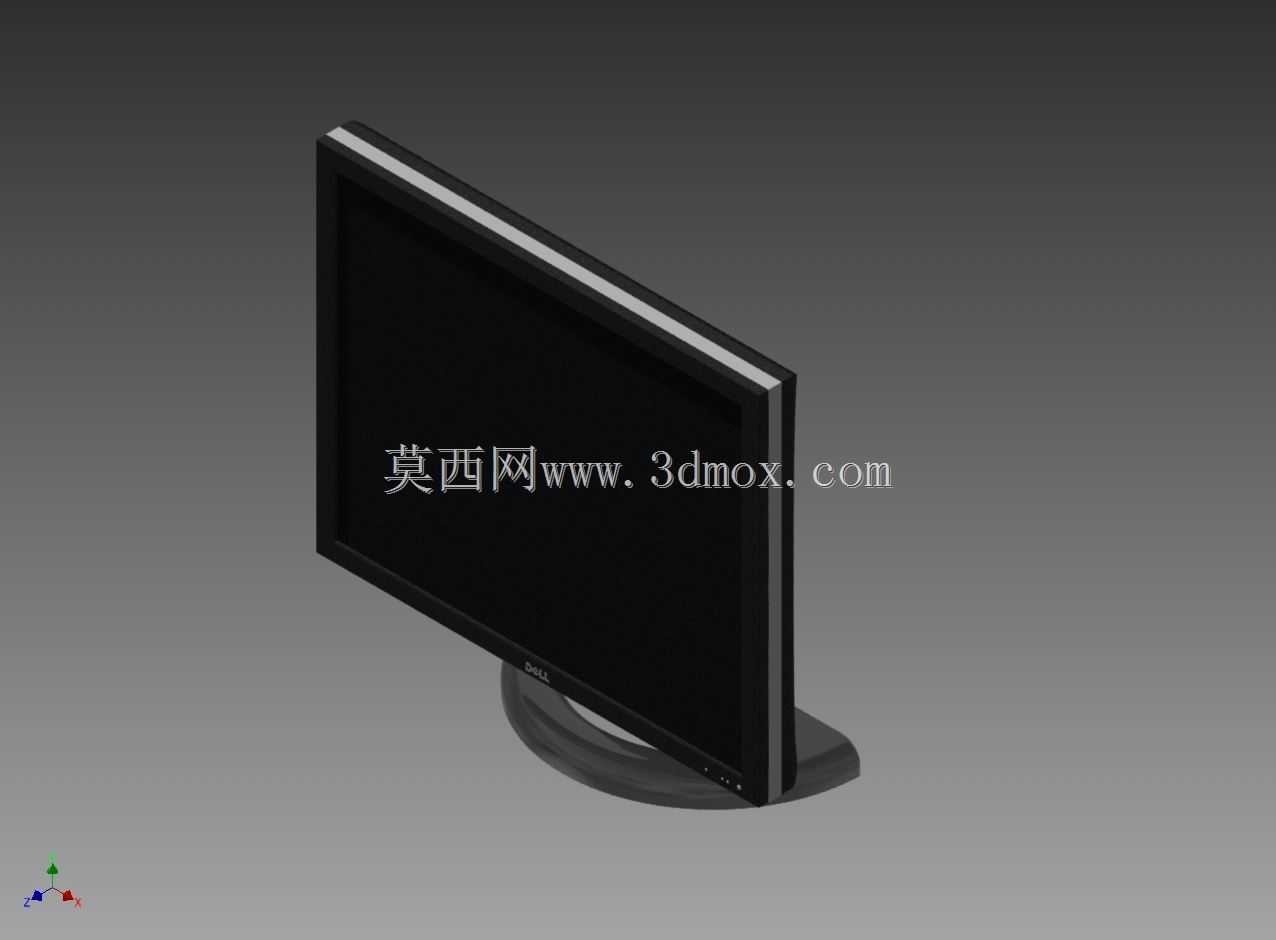

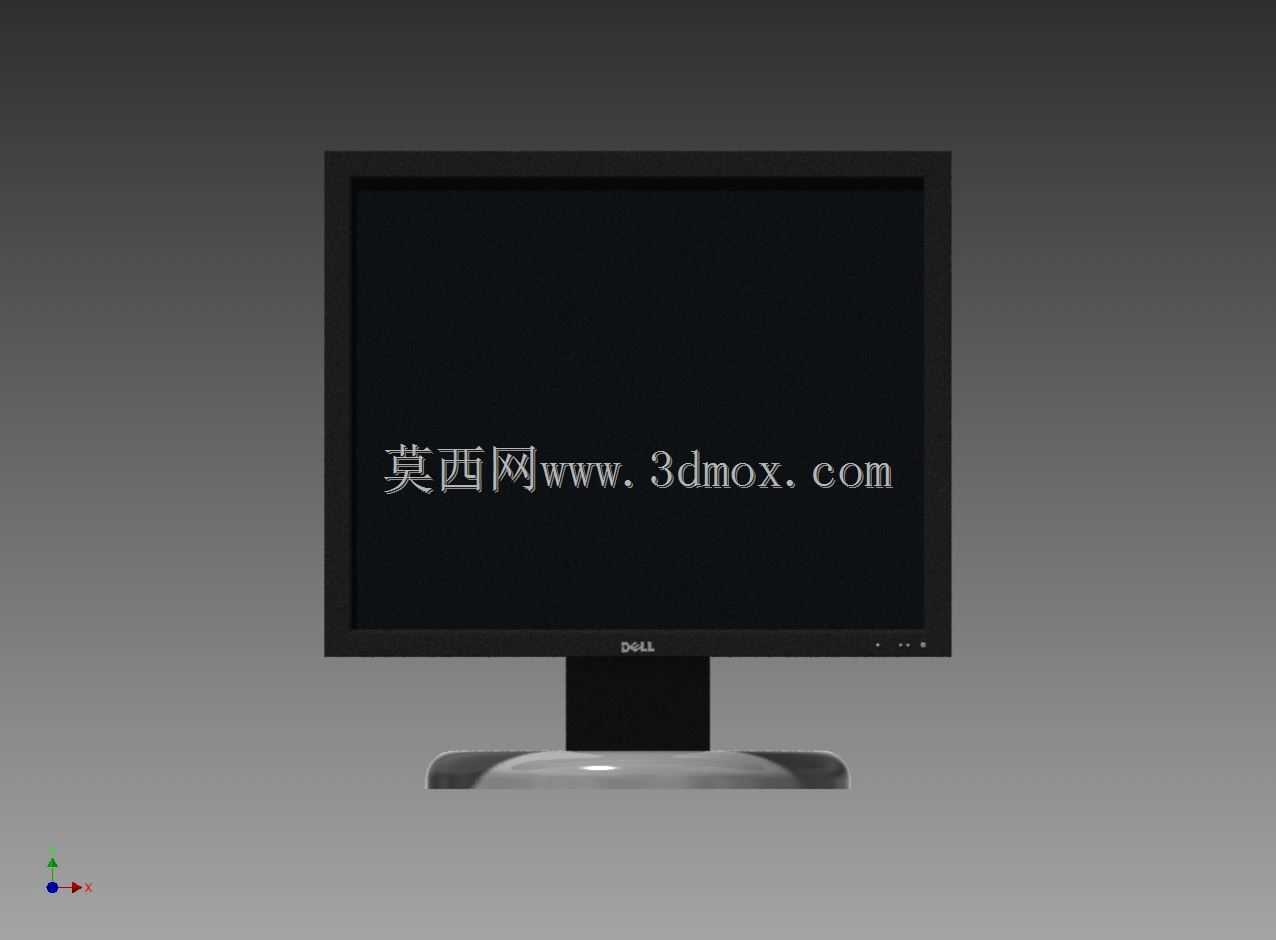

在工业监控工位、常规办公桌面、嵌入式操作终端这类场景里，桌面显示器的安装适配、结构干涉校验一直是工位布局三维设计里容易被忽略的环节，很多布局方案只预留了屏幕摆放的平面空间，没考虑底座支撑范围、俯仰调节的活动边界，最后现场安装时要么屏幕挡到操作按键，要么底座超出桌面承重区域，反而影响操作效率。这款戴尔显示器的建模，首先还原了整机的分件结构：屏幕主体采用窄边黑色注塑边框，屏幕显示区域做了哑光黑的面处理，还原实际关机状态下的屏幕质感，避免建模时把屏幕做成高反光镜面不符合真实使用状态；背部的支撑立柱和圆形底座做了分件装配关系，底座采用下宽上窄的弧形承托结构，底部预留了防滑垫的安装位，立柱和屏幕背部的连接位置还原了俯仰调节的铰接结构，建模时保留了铰接处的转动间隙，方便后续做工位姿态调整的装配仿真。从安装边界来看，整机放置状态下的底座投影为椭圆形，横向跨度覆盖桌面约200mm的宽度，纵向深度约180mm，屏幕主体在竖直状态下的总高度约420mm，屏幕厚度控制在50mm以内，俯仰调节时屏幕顶部的前后活动范围约80mm，做工位布局时需要在屏幕后方预留至少100mm的空隙，避免调节时碰到墙面或者后方的走线槽。从功能适配角度，这款显示器的建模还原了底部边框的品牌标识位置、下边框的操作按键排布，背部的走线槽结构也做了简化还原，方便后续做整机布线的布局设计；屏幕的可视角度范围按照常规桌面显示器的参数做了参考面设置，在做监控工位的人机工程校验时，可以直接用这个模型模拟操作人员的视线覆盖范围，校验屏幕安装高度是否符合坐姿操作的视线高度要求，避免屏幕过高造成颈部疲劳，过低遮挡操作台面。建模过程中没有做过度的细节冗余，把影响装配、干涉校验的核心结构都做了准确还原，比如底座和桌面的接触平面、屏幕的安装孔位位置、调节结构的活动范围，既保证模型轻量化，又能满足结构布局、工位设计的实际使用需求，不管是做办公场景的整体布局渲染，还是做监控台的设备排布校验，都能直接调用适配，不需要再额外调整核心尺寸参数。
