家用工业缝纫机调节旋钮结构设计

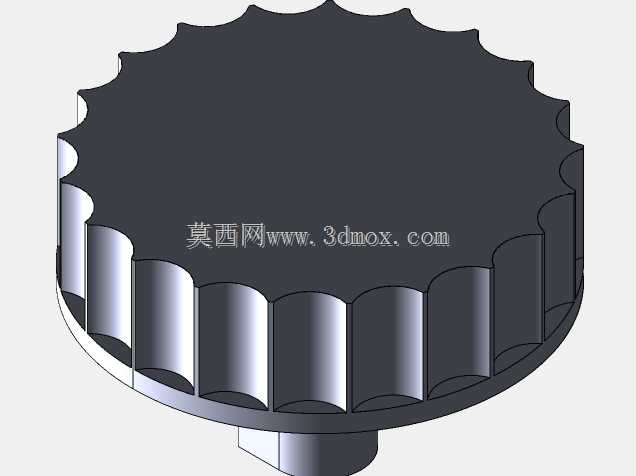

这款旋钮是缝纫设备上的操控调节部件，日常在平缝机、包缝机、家用多功能缝纫机的针距调节、张力调节、模式切换工位都能见到这类结构的应用，操作工通过旋转旋钮实现设备参数的档位切换，是缝纫设备人机交互环节里直接接触的操作件。从结构设计来看，旋钮外圈做了连续的圆弧齿形防滑结构，没有采用尖锐的直齿滚花，一方面是考虑到缝纫操作工长时间连续作业时，指尖接触旋钮不会被锐边硌伤，另一方面圆弧齿的接触面积更大，带薄手套操作时也能提供足够的旋转摩擦力，不会出现打滑拧不动的情况。旋钮主体采用圆柱矮台结构，顶部为平整封闭面，底部伸出的定位轴是和设备内部调节机构连接的核心部位，轴段的尺寸匹配缝纫设备面板上的标准安装孔位，安装时从面板外侧插入，背部通过卡簧或者锁紧螺母固定，安装后旋钮端面和设备面板保留0.5-1mm的间隙，旋转时不会蹭到面板表面的喷涂层。设计过程中优先考虑了操作的力矩反馈，旋钮的外径设置在30-35mm区间，这个尺寸区间刚好适合成年人拇指和食指捏合旋转，不需要过大的握持力就能输出足够的旋转扭矩，调节档位时每到一个定位点，内部的弹珠卡位结构会通过旋钮传递清晰的段落感，操作工不需要低头看刻度，仅凭手感就能判断是否调节到目标档位。外圈的齿形深度控制在2mm左右，既不会因为齿太浅导致防滑不足，也不会因为齿太深积攒缝纫过程中产生的线头、布屑，日常清理时用毛刷一扫就能把齿缝里的杂物清理干净，不会因为杂物卡滞导致旋钮旋转不畅。底部的连接轴做了扁位结构，和调节机构的连接孔配合时不会出现空转的情况，旋转时的扭矩能完整传递到内部的调节凸轮或者电位器上，避免出现旋钮转了但参数没变化的故障。旋钮的整体壁厚均匀，采用注塑成型工艺时不会出现缩痕、缺料的问题，表面做亚光晒纹处理，长期接触手上的汗渍也不会留下明显的指纹痕迹，保持设备外观的整洁度。安装边界上，旋钮突出面板的高度控制在12mm以内，不会因为突出过高在缝纫过程中被布料勾挂，也不会在设备搬运过程中因为磕碰导致旋钮断裂，整体结构兼顾了操作手感、耐用性和易维护性，完全适配缝纫设备车间高频次操作的使用场景。
