钣金折弯嵌入式设备安装防护壳体结构

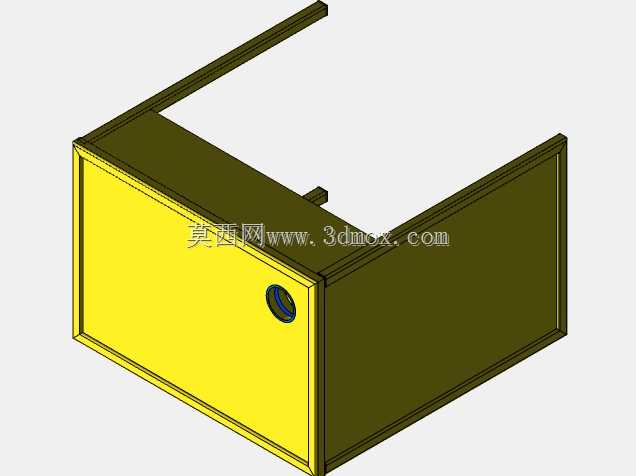

这款钣金折弯成型的壳体构件，主要面向工业现场嵌入式安装的小型功能单元做防护承载使用，常见于生产线旁的控制模块安装、工位小型传感单元集成、设备局部功能组件的外防护场景，能够为内置的电路板、小型气路元件、接线端子排提供稳定的物理防护，隔绝车间内的切削飞溅、粉尘飘落以及意外磕碰对内部元件的损伤。从结构设计逻辑来看，整体采用等厚薄钢板折弯拼焊的工艺路线，主体腔体为规则矩形结构，三个相邻面采用整板折弯成型，减少了拼接焊缝的数量，既能够提升壳体整体的结构刚性，也能降低加工过程中的焊接变形量，相邻折弯边预留的窄边翻边结构，一方面是为了给安装对接面提供贴合基准，另一方面翻边处的折边能够有效提升薄板的抗形变能力，避免薄板在安装紧固过程中出现翘曲变形。正面预留的圆形开孔是为了适配嵌入式安装的接口元件，比如航空插头、调节旋钮或者状态指示灯，开孔边缘做了卷边处理，既可以消除钣金切割后的锐边安全隐患，也能提升开孔处的结构强度，避免安装接头时开孔处出现撕裂变形。壳体上方延伸出的两条平行折弯支边，是专门为嵌入式卡装设计的安装结构，安装时可以直接将壳体推入预设的安装工位卡槽内，支边搭在卡槽的承载面上，不需要额外做侧面打孔固定，能够大幅提升现场安装的效率，同时这种卡装结构也方便后期维护时直接将壳体抽出检修内部元件，不需要拆卸周边的固定结构。从安装边界尺寸来看，壳体的腔体深度、正面幅面尺寸都适配常规的小型功能元件安装空间，腔体内部预留的走线空间能够满足常规多芯线缆的弯折半径要求，不会出现线缆挤压过度导致绝缘层破损的问题，壳体的壁厚选型兼顾了防护强度和整体重量，不会因为自重过大对安装工位造成额外的负载压力，同时也能满足常规车间环境下的抗冲击要求。在实际应用中，这类壳体还可以根据内置元件的散热需求，在非安装面额外开设散热孔或者加装散热风扇安装位，当前的基础结构已经预留了足够的改造空间，不需要对主体结构做大规模改动就能适配不同的功能需求，折弯处的圆角处理也符合钣金加工的最小折弯半径要求，不会出现折弯处板材开裂的问题，整体结构的工艺性较好，适合批量剪板折弯加工生产，不需要开模就能快速交付，适配小批量定制化的设备改造项目需求。
