可升降倾斜绘图办公桌椅组合结构设计

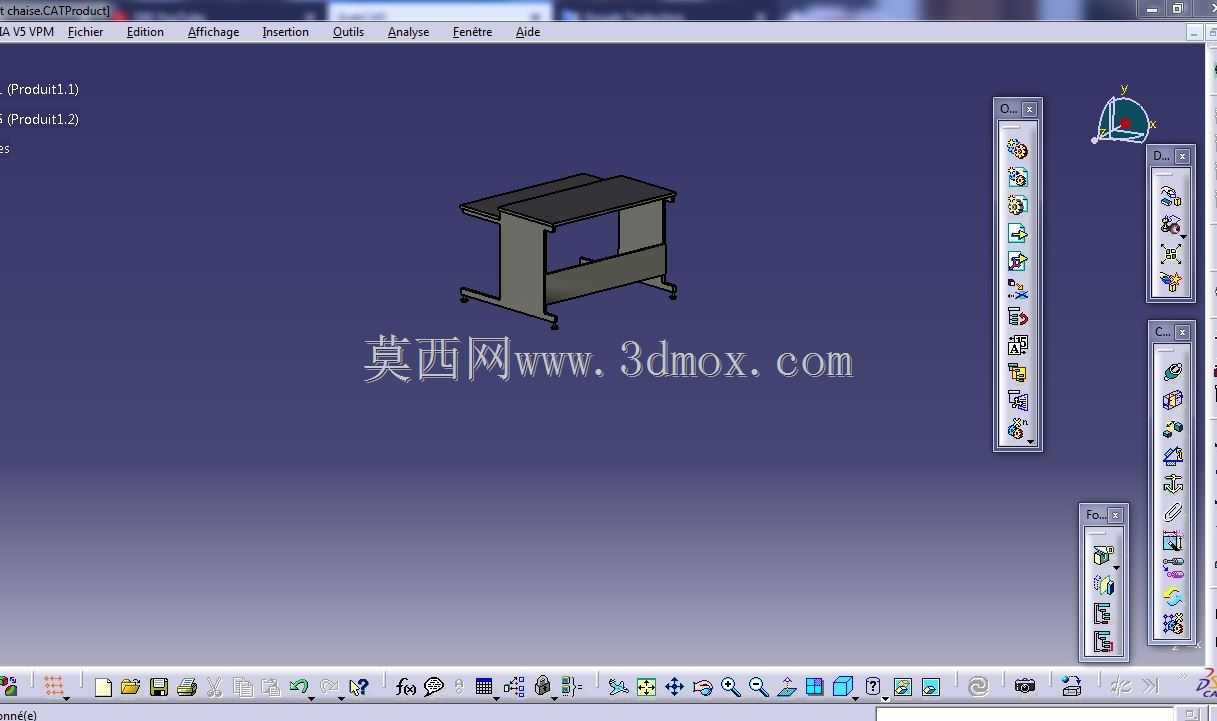

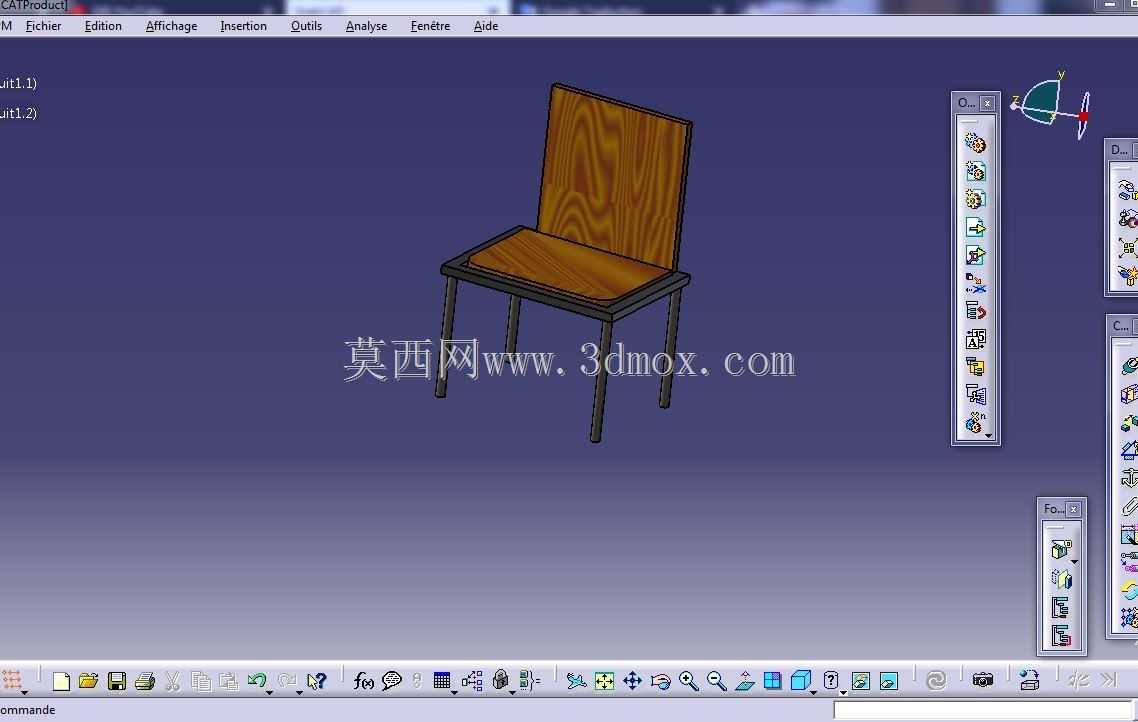

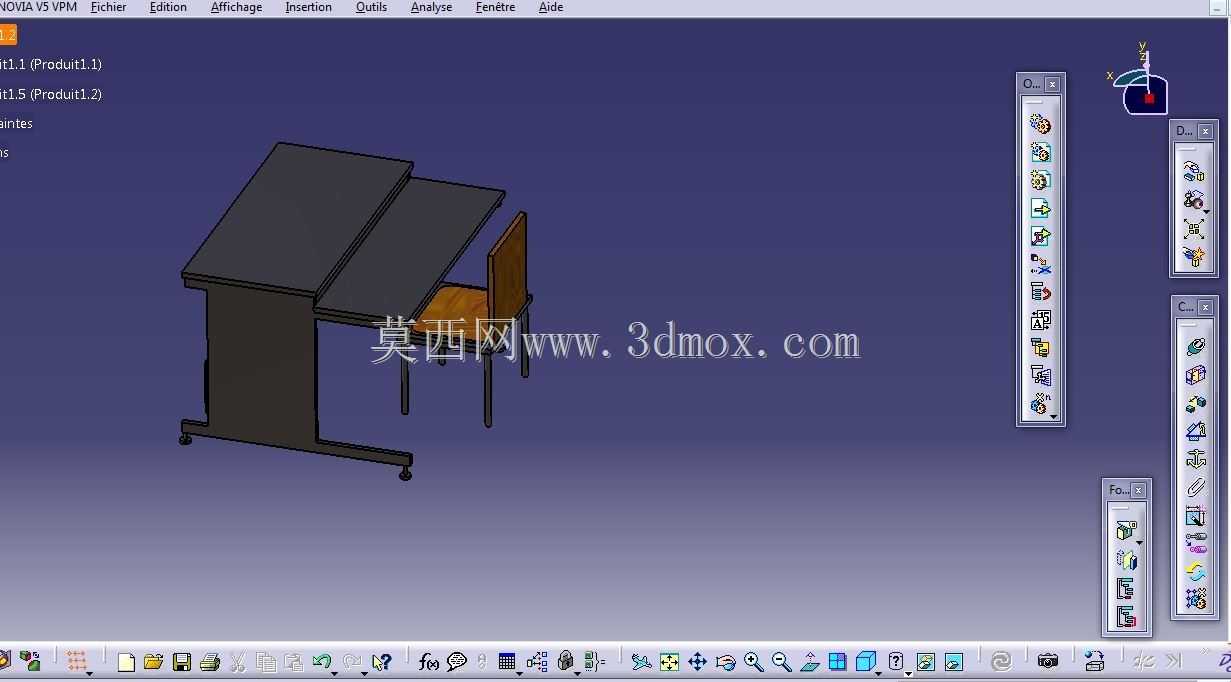

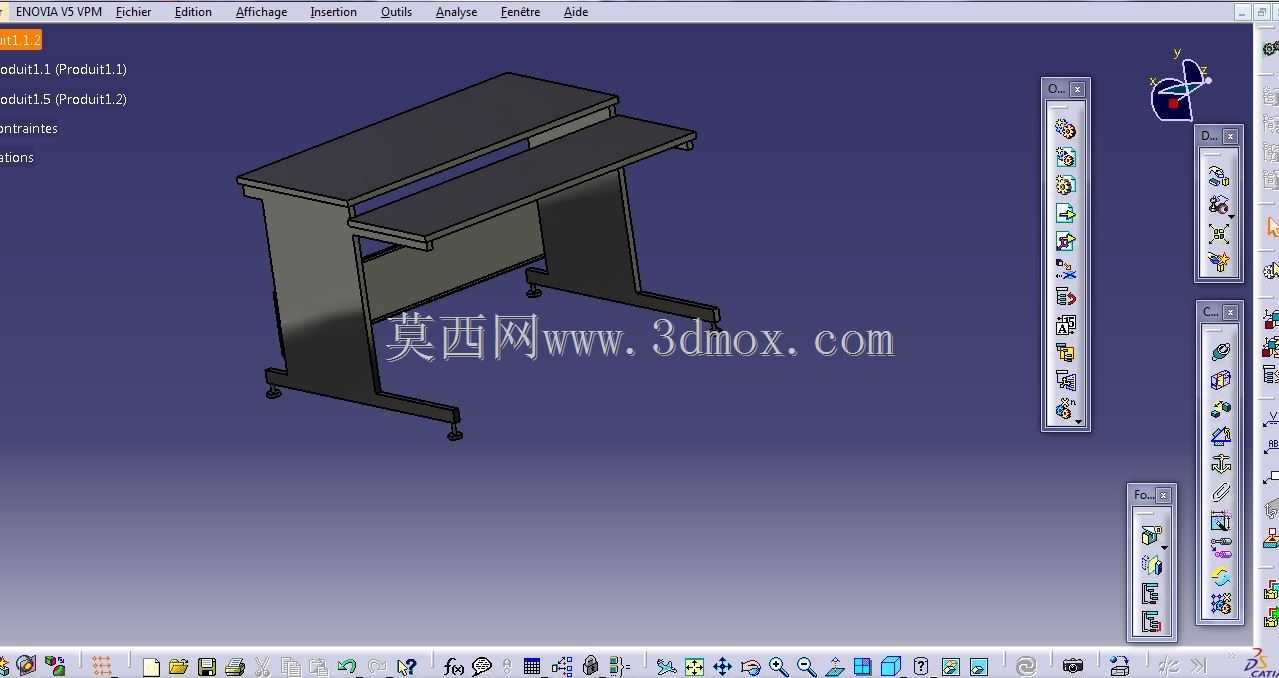

这套办公桌椅组合主要面向工程绘图、手工制图、设计伏案类工作场景打造，适配设计院绘图室、职业院校制图教室、小型工作室个人工位等多种使用环境，区别于常规平桌面办公台，其核心功能围绕长时间伏案绘图的作业需求做了针对性结构优化。桌面采用分体式布局，主固定桌面可放置常用工具书、绘图辅助工具、水杯等固定物品，副活动桌面可根据作业需求调整倾斜角度，适配手绘图纸时的视角需求，避免长期低头俯视平桌面造成的颈椎劳损，同时桌面倾斜角度设置多档限位，可根据不同使用者的坐姿、绘图内容大小灵活调整，防止图纸、绘图工具从倾斜面滑落。桌体底部配置可调式支撑脚轮，既可以在需要调整工位位置时轻松推移，也可以在固定作业时锁定脚轮，避免桌体晃动影响绘图精度，支撑立柱采用矩形钢管焊接结构，内部集成升降调节机构，可根据使用者身高、座椅高度调整整体桌面高度，适配不同身高人群的坐姿作业需求，升降行程覆盖常规坐姿办公的高度区间，调整后通过侧边锁紧机构固定，保证作业过程中桌面无窜动、无沉降。配套座椅采用简约框架结构，座面为硬质平板搭配防滑表层，靠背为竖直支撑结构，没有多余的软包冗余，保证绘图作业时腰部可以保持直立姿态，避免过度倚靠造成的坐姿变形，椅腿采用细钢管弯折成型，底部配置防滑脚垫，放置时不会刮伤地面，座椅整体重量较轻，可根据桌面位置灵活调整摆放距离。设计过程中优先考虑了作业时的操作空间预留，桌下腿部活动区域做了无横梁遮挡处理，使用者双腿可以自然伸展，不会被桌下加强结构磕碰，桌面边缘做了圆弧倒边处理，长时间伏案时手臂搭在桌面边缘不会产生压痕，分体桌面的拼接缝隙控制在1mm以内，避免绘图铅笔、小尺寸橡皮等工具卡入缝隙。安装边界方面，整套桌椅组合的占地长度控制在1.2米区间，宽度控制在0.7米区间，常规小型工位即可摆放，不需要额外预留过多安装空间，桌体底部脚轮的最低落地高度与最高升起高度差控制在150mm范围内，既满足地面不平整时的调平需求，也不会因为升降行程过大影响整体结构稳定性。结构建模过程中对所有活动连接部位做了干涉检查，倾斜桌面调整到最大角度时不会与固定桌面、后方支撑结构发生碰撞，升降机构滑动面预留了足够的装配间隙，避免长期使用出现磨损卡滞，所有焊接部位都做了应力释放处理的结构预留，防止长期承重出现焊接变形。
