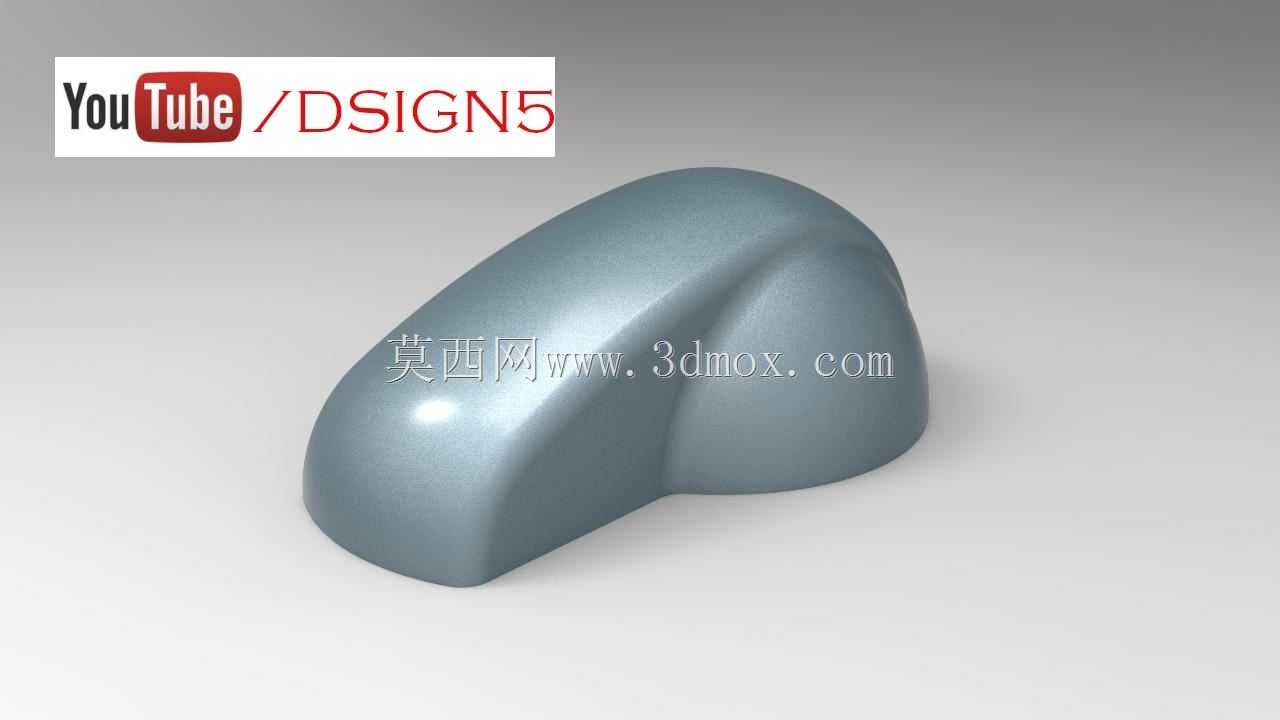

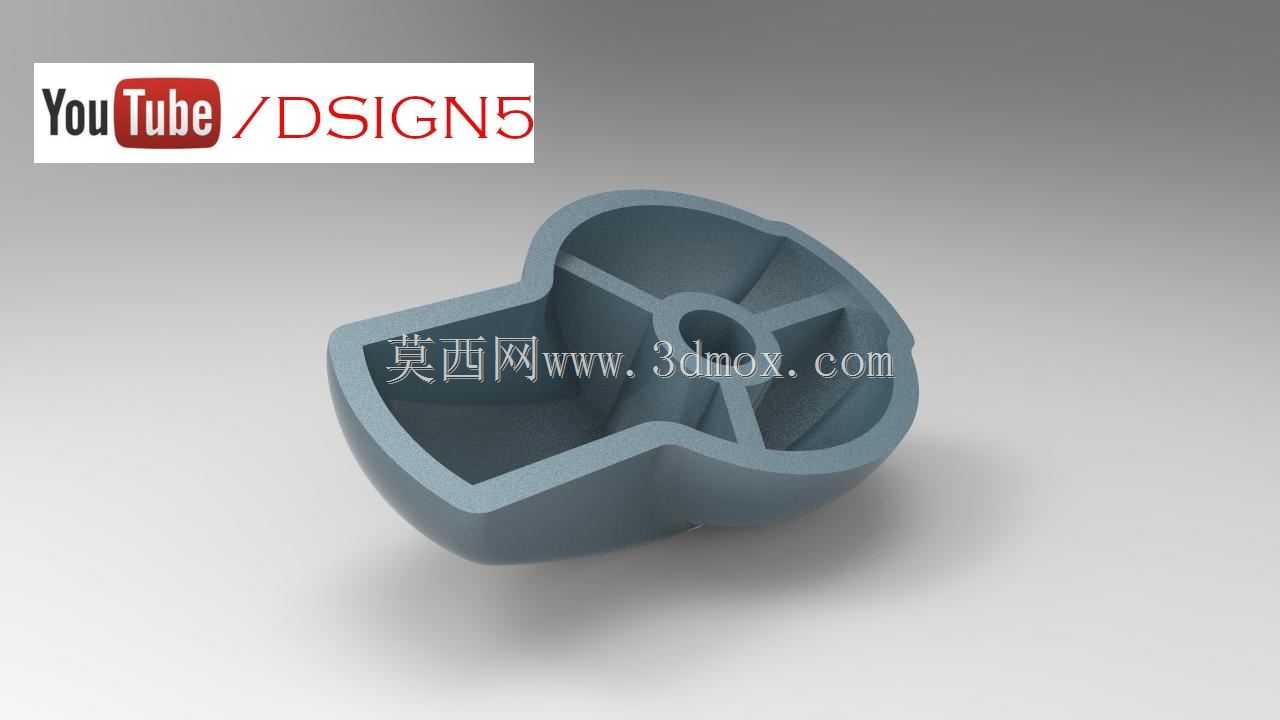

流线型曲面异形护罩结构设计作品

这类流线型曲面护罩结构，常应用在手持动力工具、小型便携检测设备、户外作业便携仪器的外部防护场景中，核心作用是包裹内部核心传动、电控组件，隔绝作业过程中飞溅的碎屑、粉尘与少量液体泼溅，同时通过顺滑的曲面轮廓降低设备移动、作业过程中的风阻，也能避免尖锐棱角对操作人员造成磕碰伤害。从结构设计逻辑来看，整个护罩采用一体化曲面成型思路，没有突兀的拼接棱角，曲面过渡全程保持G2连续，既可以满足注塑或者吸塑成型的工艺脱模要求，也能让外部受力均匀分散到整个壳体表面，遇到意外撞击时不会出现应力集中导致的壳体开裂。设计过程中需要优先匹配内部组件的安装边界，护罩内部预留的安装柱、卡扣位置完全对应内部核心部件的固定孔位，不需要额外增加转接支架就能完成装配，整体装配间隙控制在0.2mm以内，既不会出现装配松动晃动，也不会因为间隙过小导致装配时卡滞。护罩的整体轮廓采用类人体工学的弧面凸起设计，握持区域的曲面弧度贴合手掌自然弯曲的形态，长时间手持作业时不会出现局部硌手的问题，外表面可以根据使用场景做细晒纹或者哑光磨砂处理，既不容易残留指纹污渍，也能提升握持时的摩擦力，避免手滑导致设备跌落。在安装边界的考量上，护罩的下边缘贴合设备主体基座的安装止口，止口位置设计有一圈0.8mm的限位凸台，装配时凸台卡入基座的对应凹槽内，不需要额外打胶就能实现基础的密封效果，配合边缘的密封胶条可以达到IP54级别的防护能力，满足多数户外、车间作业场景的防护需求。曲面造型的设计过程中，需要反复调整曲率梳的分布，确保整个外表面没有曲率突变的区域，一方面是让外观视觉上更协调流畅，另一方面也是减少成型过程中出现缩痕、流痕的概率，对于壁厚的控制保持均匀2.5mm的厚度，局部安装柱位置做减胶处理，避免壁厚不均导致的成型缺陷。这类护罩结构不需要额外增加加强筋，依靠曲面本身的拱型结构就能获得足够的结构强度，相比平面拼接的护罩结构，同等壁厚下抗形变能力可以提升40%以上，同时整体重量更轻，适配便携类设备对轻量化的设计要求。
