仿Discman外观带视窗烤面包机结构设计

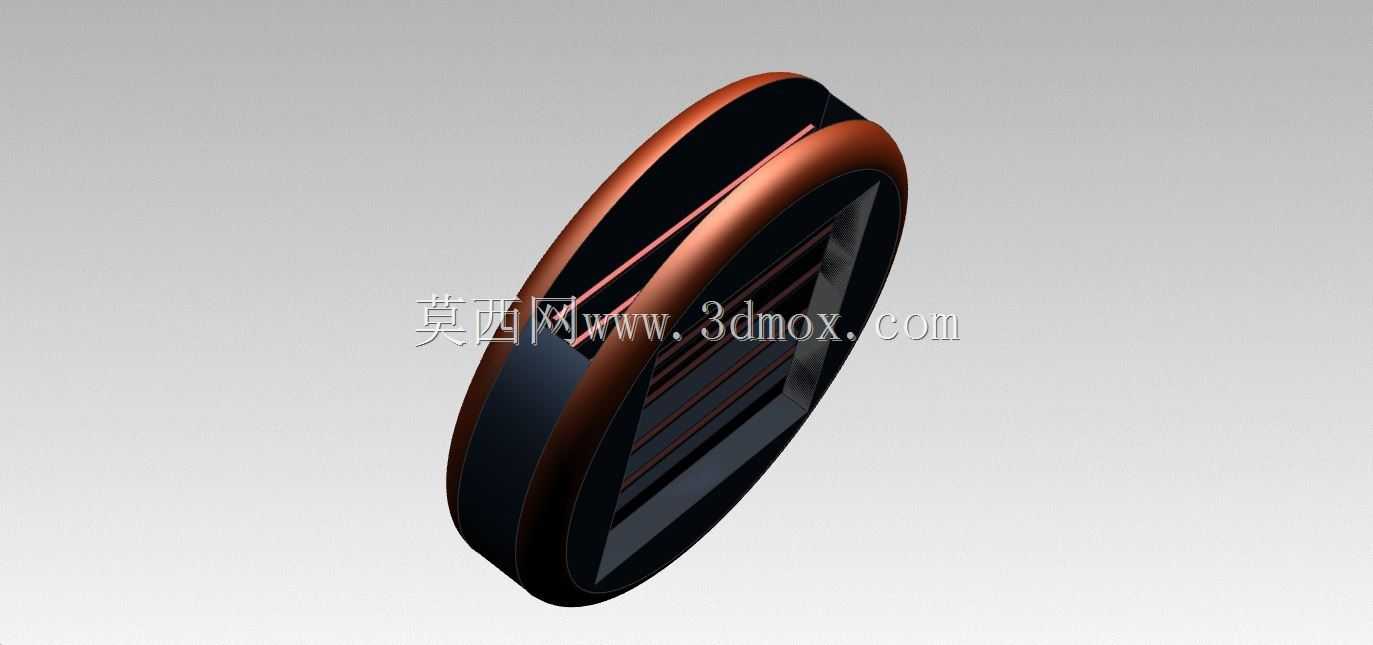

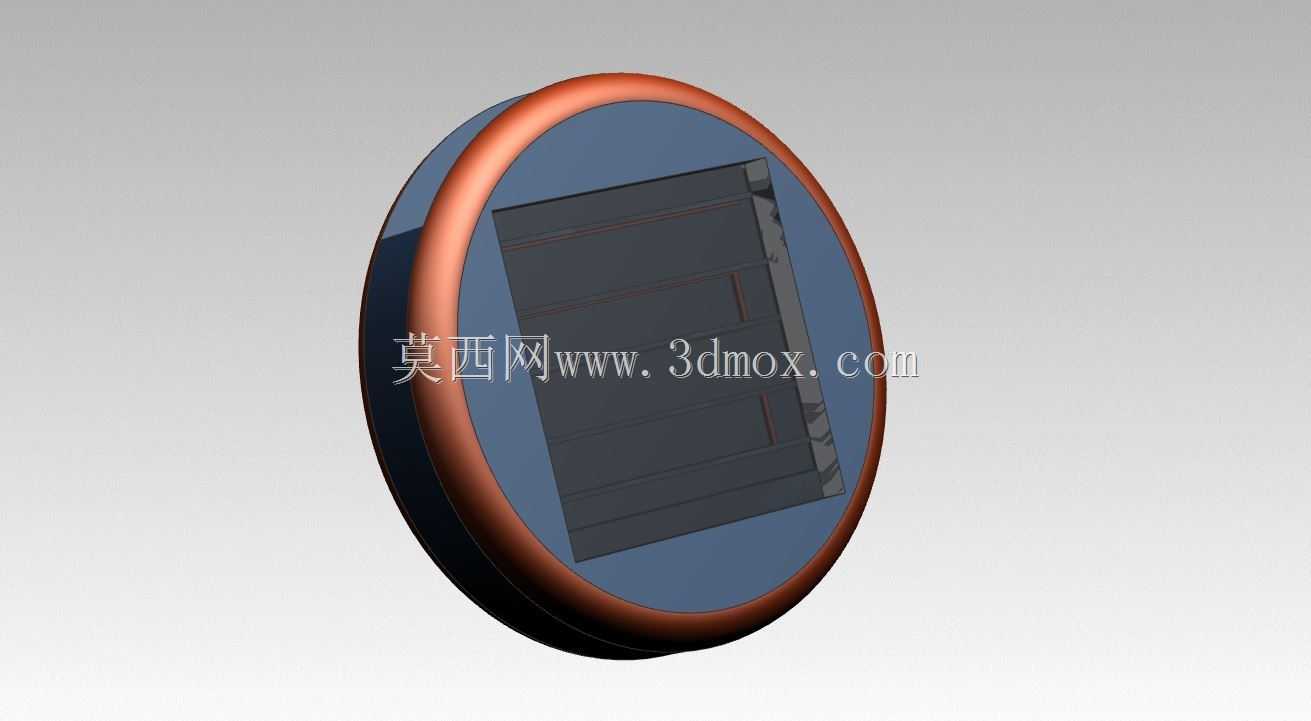

这款烤面包机的设计跳出了传统长条立式烤面包机的固化形态，采用了类Discman随身听的圆形扁平造型，适配当下小户型厨房、开放式餐边柜的紧凑摆放需求，也可作为桌面早餐角的装饰性电器，适配独居青年、小家庭的早餐制作场景，除了常规吐司加热，也可适配贝果、厚切欧包片的烘烤需求。从结构设计逻辑来看，整体采用圆形壳体分件思路，外圈做铜色质感的环形包边，既作为上下壳体的连接压合结构，也承担了外观装饰的作用，包边边缘做R3的圆角过渡，避免日常使用时的磕碰划伤，符合小家电安规的外露棱角要求。正面设置的透明视窗采用耐温PC材质，嵌入前壳的环形安装槽内，视窗边缘做密封胶条预留位，可避免烘烤过程中热量外泄、面包碎屑掉落到视窗与壳体的缝隙中，用户无需打开设备即可观察面包烘烤的上色程度，避免烤焦的情况出现。内部烘烤腔体适配圆形壳体做了适配性调整，加热片采用弧形排布，贴合圆形腔体的内壁轮廓，相比传统直排加热片，弧形排布可让面包片受热更均匀，减少边角烤不透的问题，腔体底部设置抽拉式碎屑盘，抽拉方向沿设备径向设置，抽拉行程预留120mm，日常清理时无需挪动整机即可抽出倒出碎屑。设备的整体厚度控制在85mm，直径220mm，放置在台面上的占用面积仅为0.038㎡，相比传统长条烤面包机减少近40%的台面占用，底部设置四个硅胶防滑脚垫，脚垫高度5mm，既可以让设备底部与台面留出散热间隙，也可避免工作时的振动导致设备移位。设备的控制按键沿外圈环形排布，按键做内凹式设计，避免日常擦拭时误触，按键的触发行程设置为2mm，反馈力度控制在1.5N，操作手感清晰。电源线从设备后侧的出线口引出，出线口做防弯折护套设计，可避免长期弯折导致的线芯断裂，电源线长度预留1m，适配多数家庭台面插座的布局距离。从建模实现的角度，这款产品的分模线沿环形包边的中线设置，前后壳的卡扣均匀排布在环形结合面上，共设置12个卡扣，卡扣的扣合量设置为0.8mm，既可以保证壳体结合的紧密性，也方便售后维修时的拆卸，视窗的安装槽深度设置为3mm，装配时采用耐高温硅胶粘接固定，可耐受长期180℃的工作温度不会开胶。内部的加热组件固定支架采用耐高温PBT材质，支架与壳体之间设置隔热云母片，避免外壳温度过高导致烫伤，外壳的工作温升控制在30K以内，符合小家电的安全标准要求。
