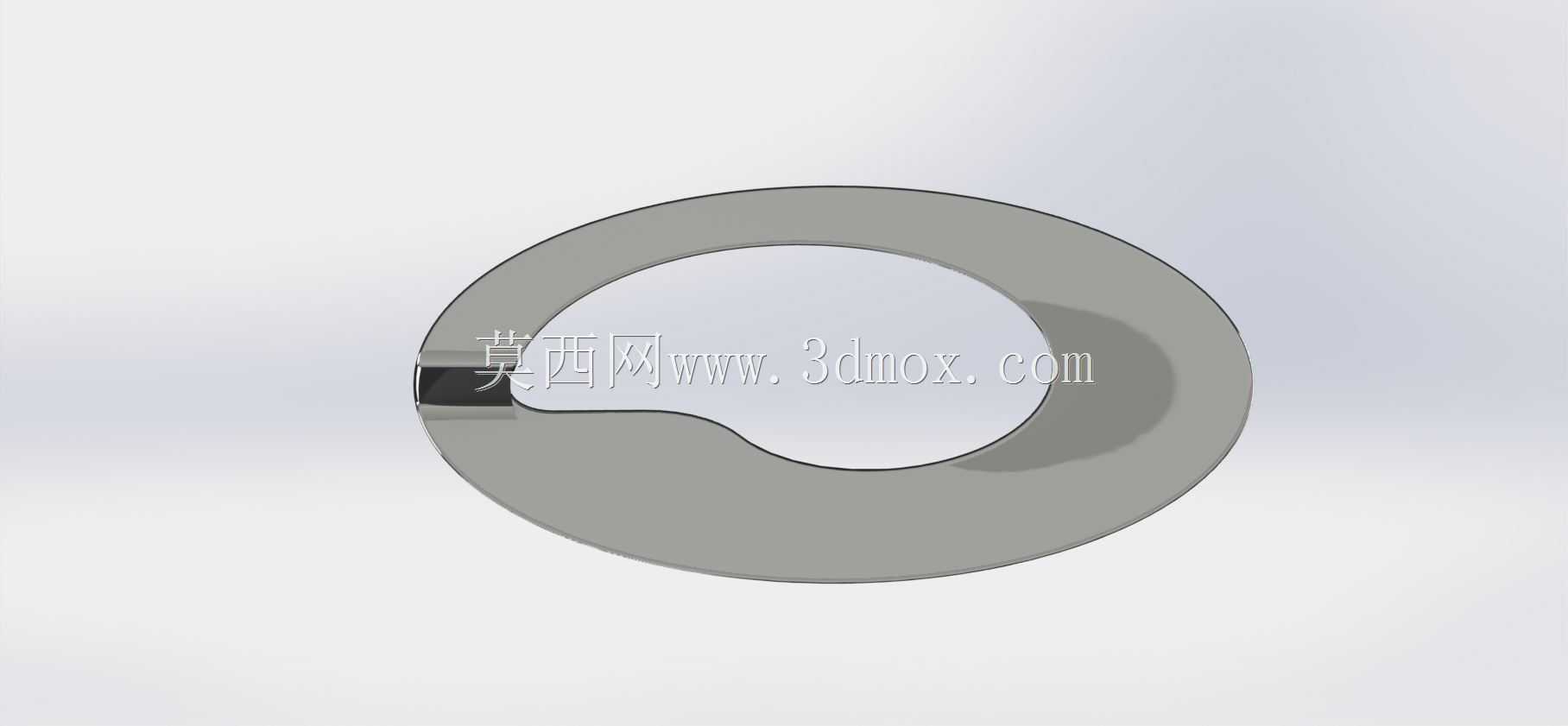

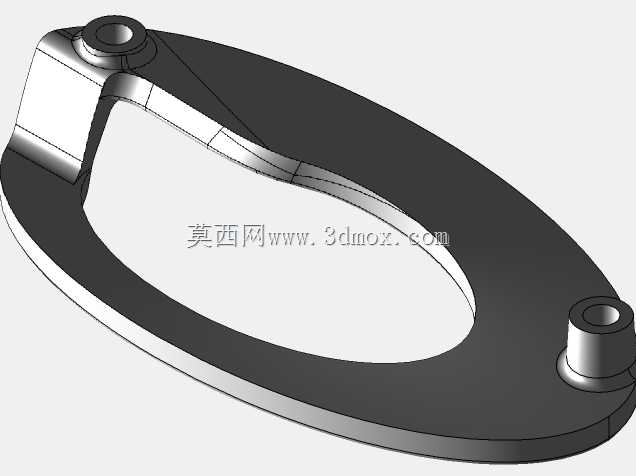

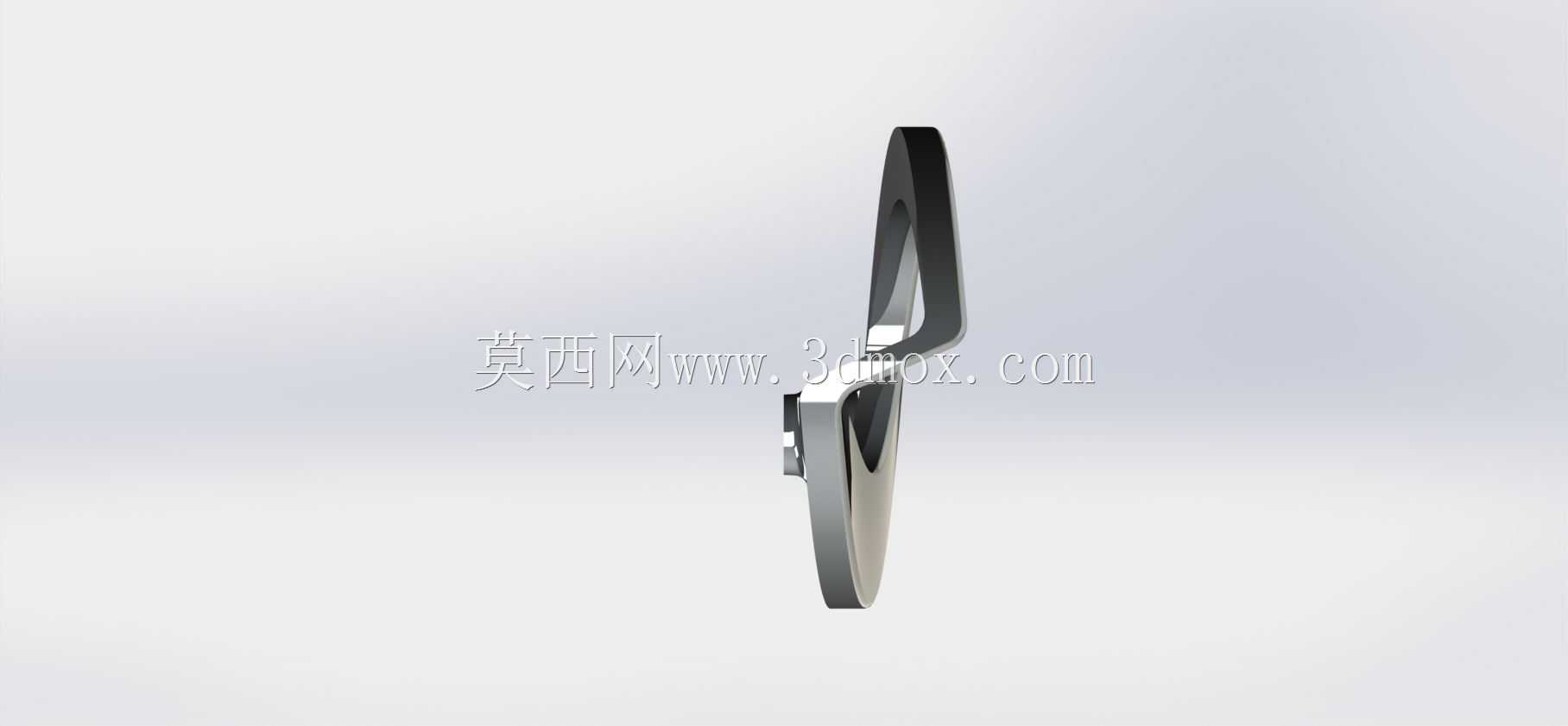

这类椭圆结构的库尔普挡圈,多应用在非圆孔轴配合的限位场景中,区别于常规圆形孔用挡圈,其椭圆轮廓适配长圆形安装槽的工况,常见于液压阀组集成块、异形截面活塞杆限位、轻工输送设备的异形辊轴端固定场景,能在不占用过多径向安装空间的前提下,实现轴向窜动的限位约束。从结构设计来看,该挡圈采用开口式弹性结构,开口处的内收圆弧过渡是设计核心,安装时可通过专用卡钳捏合开口处,缩小挡圈整体外轮廓尺寸,顺利放入预设的椭圆安装槽内,松开后依靠自身弹性张力卡入槽壁,实现轴向定位,相比实心限位环,无需额外的螺纹孔、紧固螺钉固定,装配效率提升明显,也避免了小规格紧固件在振动工况下松脱掉落的风险。在实际选型适配时,需要重点核对安装槽的椭圆长轴、短轴尺寸,挡圈的截面厚度要与槽宽保持合理间隙,通常间隙控制在0.1-0.2mm之间,既保证挡圈能顺利卡入,又不会因为间隙过大导致受轴向力时出现倾斜脱出的问题;挡圈的开口宽度要匹配安装时的收缩量需求,针对不同的安装空间,开口角度可做对应调整,若安装位置操作空间狭小,可适当加大开口角度,降低装配时的捏合行程。从功能特性上,这类挡圈主要承受轴向的窜动载荷,不适合传递大扭矩,多用于轴承外圈、轴套、密封组件的轴向定位,在低压流体控制设备、小型输送线的导辊固定、办公自动化设备的走纸辊限位场景中应用广泛,其椭圆结构能避开圆形挡圈无法适配的非圆截面安装位,解决异形安装槽内的轴向限位难题。设计建模过程中,需要重点处理开口处的应力集中问题,开口末端的圆弧过渡半径不能过小,否则在反复拆装、受冲击载荷时容易出现应力断裂,挡圈的整体截面采用等厚设计,保证弹性张力均匀分布在整个椭圆轮廓上,卡入槽内后各段与槽壁的接触压力一致,避免局部应力过大导致槽壁压溃。在安装边界上,这类挡圈安装后突出安装槽的高度要控制在合理范围,不能与周边运动部件产生干涉,尤其是在有往复运动的轴系结构中,要核对挡圈突出高度与相邻运动件的最小间隙,预留足够的运动余量,防止运行过程中出现刮擦磨损。
