壁挂式双层置物承托金属支架结构设计

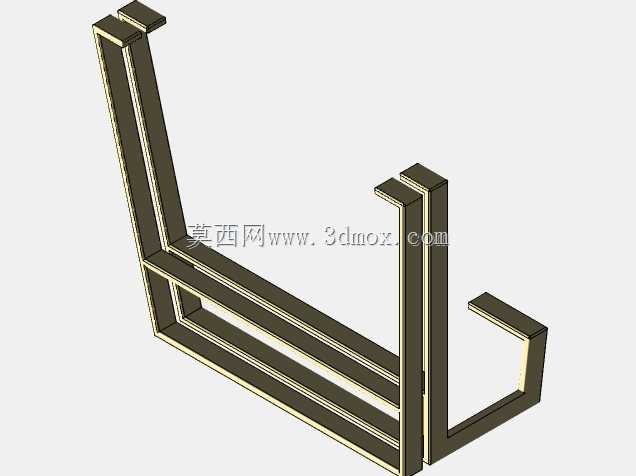

这款壁挂式双层承托支架，主要面向墙面置物场景的支撑需求，常见于卫浴间、厨房操作台旁、工作室墙面等需要利用垂直空间拓展置物能力的区域，可直接承托层板、小型置物台或是特定尺寸的设备托架，替代落地式支架占用地面空间的弊端，适配狭小空间的收纳与设备安装需求。从结构设计逻辑来看，整体采用等边角钢类型材弯折焊接成型，主支撑臂采用垂直贴墙的长型材作为主要受力载体，底部通过横向型材连接形成L型的基础承托框架，在垂直臂与横向承托臂之间增设斜向支撑型材，形成三角形稳定受力结构，避免承托重物时出现横向臂下弯变形的问题。上层承托结构与下层结构保持平行布局，两个支撑点位的垂直间距经过受力核算，既保证上下层置物空间不会出现干涉，也能让上层载荷通过垂直臂均匀传递到墙面固定点位，避免局部应力集中。安装边界方面，支架贴墙面的垂直型材上预留了标准的沉头安装孔位，孔位间距适配常规墙面膨胀螺栓的安装尺寸，安装时只需在墙面标记对应孔位钻孔，打入膨胀螺栓后即可将支架牢牢固定在墙面，不需要额外的焊接或是复杂的调平工序，横向承托臂的上平面做了平齐处理，保证放置层板时不会出现翘边、倾斜的问题，型材的边缘做了倒角打磨处理，避免安装和使用过程中出现割手的安全隐患。从实际使用的受力特性来看，这种框架式的型材支架相比板材弯折的支架重量更轻，同时镂空的结构不会积留水渍、灰尘，在潮湿环境下使用也能减少锈蚀堆积的问题，型材的壁厚选型兼顾了承重能力与整体重量，常规家用场景下每层可稳定承托数十公斤的载荷，完全满足日常置物、小型设备放置的需求。设计过程中特意将两个承托臂的伸出长度做了差异化处理，下层伸出长度略长于上层，既方便下层放置尺寸稍大的物件，也能避免上层物件掉落时直接砸到下层物品，同时支架整体没有多余的装饰结构，所有型材连接点都采用满焊处理后打磨平整，保证连接强度的同时外观简洁利落，适配不同装修风格的墙面安装需求，不需要额外做装饰遮挡即可直接使用。
