12寸超低音车载扬声器箱体结构设计

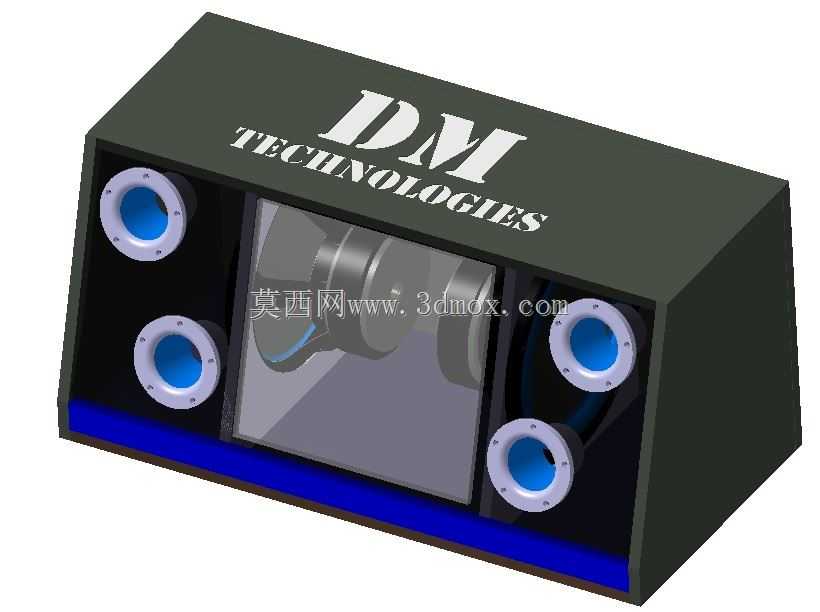

这款12寸规格的超低音扬声器箱体，主要面向车载音响改装、小型户外演出扩声、家庭影音低音补声等场景设计，核心作用是通过密闭式带导向结构的声腔设计，强化低频声波的辐射效率，弥补全频音箱在40Hz-200Hz低频段的声压不足问题，减少低频信号的声短路损耗。从结构设计逻辑来看，箱体采用长方体主腔体布局，正面预留12寸低音单元的安装窗口，窗口周边设计有透明防护挡板，既可以直观展示内部低音单元的工作状态，也能避免异物直接触碰振膜造成单元损坏。箱体两侧对称布置四个带蓝色装饰环的倒相孔，倒相孔的开孔直径、伸入腔体的长度经过声学参数匹配，能够将扬声器背部辐射的反相声波进行相位调整后导出，与正面辐射的声波同相叠加，提升低频段的整体声压输出，同时降低低音单元在大振幅工作下的非线性失真。箱体顶部预留品牌标识的安装平面，底部设计有蓝色装饰边条，既可以作为箱体落地放置的防护垫层，也能在车载安装时起到缓冲减震的作用，减少行车振动带来的箱体共振杂音。从安装边界来看，箱体整体长宽高尺寸适配多数家用轿车的后备箱安装空间，背部设计有平整的安装贴合面，可直接通过固定绑带或者支架与车身钣金连接，不需要额外做过多的结构改造。箱体内部的腔体做了等容分割设计，每个倒相孔对应独立的声腔区域，避免不同倒相孔之间的气流干扰，减少风噪产生。在结构强度设计上，箱体板材采用高密度复合板材拼接，边角处做了加强筋处理，能够承受大音量下低音单元工作带来的持续气压冲击，避免箱体板材振动产生的额外音染。接线端口布置在箱体侧面隐蔽位置，预留足够的接线空间，方便音响线材的插拔与固定，同时避免线材外露影响安装美观度。
