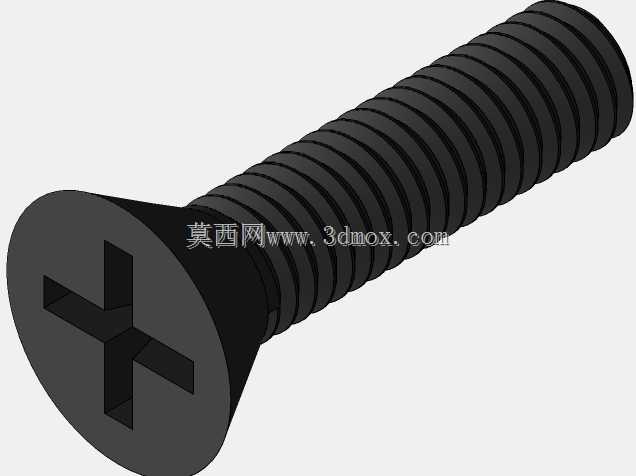

十字槽沉头紧固螺钉三维结构设计

在各类机械装配、家具组装、五金构件连接场景中，沉头螺钉是应用频次极高的紧固连接件，这款十字槽埋头螺钉的结构设计完全贴合沉孔安装的实际工况需求，安装完成后螺钉头部可完全沉入被连接件的沉孔内部，不会在构件表面形成凸起，既能够保证连接面的平整性，也能避免外露的螺钉头剐蹭周边构件或是操作人员，在对安装面平面度有要求的薄板连接、家具面板拼接、电子设备外壳装配场景中适配性极强。从结构设计逻辑来看，螺钉头部采用90度锥面沉头结构，锥面角度与标准沉孔的锥度完全匹配，锁紧过程中锥面会与沉孔内壁紧密贴合，既能够分散锁紧时的轴向压力，避免被连接件的沉孔边缘被压溃，也能起到自动对中的作用，降低安装时的孔位对齐难度。头部的十字槽设计适配通用十字螺丝刀，槽型的深度与宽度经过合理匹配，既保证螺丝刀插入后有足够的咬合深度，减少拧动时的滑牙概率，也不会因为槽深过大降低头部的结构强度，日常装配时不需要配备专用工具，通用工装即可完成锁紧与拆卸操作，维护便利性较强。杆部的螺纹采用标准三角螺纹构型，牙型角度、螺距都符合通用紧固件的互换性要求，不需要搭配定制螺母，同规格的标准螺母或是预制螺纹孔都可以完成适配，螺纹的收尾段做了合理的退刀结构处理，避免螺纹加工末端的不完整牙型影响装配顺畅度，也能减少拧入过程中对预制螺纹的损伤。从安装边界来看，设计时已经充分考虑沉孔的加工公差范围，头部直径、锥面高度的尺寸公差控制在合理区间，只要按照对应规格的标准沉孔尺寸加工安装位，就能保证头部完全沉入后与安装面齐平，不会出现头部突出或是沉孔过深导致锁紧行程不足的问题。杆部长度的设计覆盖常规薄板叠接、多层构件连接的厚度需求，螺纹段长度足够贯穿被连接件后预留合理的啮合长度，保证连接后的锁紧力满足常规静载、小幅振动工况下的防松要求，不需要额外加装防松垫圈即可满足多数民用、普通工业场景的连接可靠性要求。在三维建模过程中，螺纹部分采用真实牙型建模而非贴图示意，能够直观展示螺纹的啮合状态，在做装配干涉检查时可以精准判断螺钉与周边构件的间隙，避免实际装配时出现螺纹与孔壁干涉、头部与周边零件碰撞的问题，沉头锥面与杆部的同轴度、头部端面与杆部轴线的垂直度都按照实际加工的形位公差要求做了结构约束，模型的结构特征完全可以直接用于工程出图、装配仿真验证，结构设计人员在做整机装配选型时，可以直接调用该模型完成虚拟装配，核对安装空间、沉孔尺寸的匹配度，减少前期设计的反复核对工作量。
