木质结构小型雕刻加工装置设计

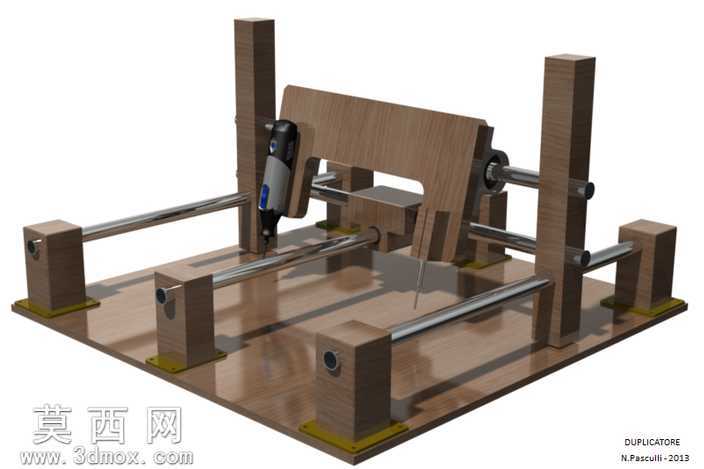

该作品为一款采用木质主体结构的小型仿形雕刻加工装置，整体采用三维软件完成全参数化建模，建模过程中对各部件的装配干涉情况进行了逐一校验，确保所有运动部件的活动行程符合设计预期。模型渲染阶段针对木质材质进行了精细化调整，还原了实木板材的自然纹理、哑光质感与边缘的细微倒角效果，金属光轴、紧固件以及加工头部件分别赋予了对应的金属材质，区分出不同部件的材质属性，光影渲染采用柔和的侧上方打光方案，清晰呈现出装置的整体结构层次与各部件的装配关系。从结构设计来看，装置底部为整块实木加工的承载底板，底板上通过固定座安装了多根平行布置的光滑金属导向光轴，作为横向与纵向移动的导向支撑结构；两侧的立式木质支架承担上部横梁的承载作用，可移动的加工头安装座跨接在导向光轴上，能够沿着光轴方向完成平稳的水平位移，加工头固定在安装座上，可随安装座同步移动，实现对放置在底板上工件的钻孔、雕刻加工操作。设计思路上，该装置主打简易DIY加工场景，采用易得的木质材料作为主体结构件，搭配标准的金属导向轴与紧固件，大幅降低了装置的制作门槛与成本，整体结构简单易组装，能够满足小型木雕工件上钻削小孔、完成2D及3D简易雕刻的加工需求，结构上预留了足够的操作空间，方便使用者调整加工位置与加工深度，导向光轴的布置保证了移动过程的直线度，避免加工过程中出现偏移影响加工精度，整体设计兼顾了实用性与易制作性，适合手工爱好者自行搭建使用。
