带集水功能的风力发电水帆装置设计

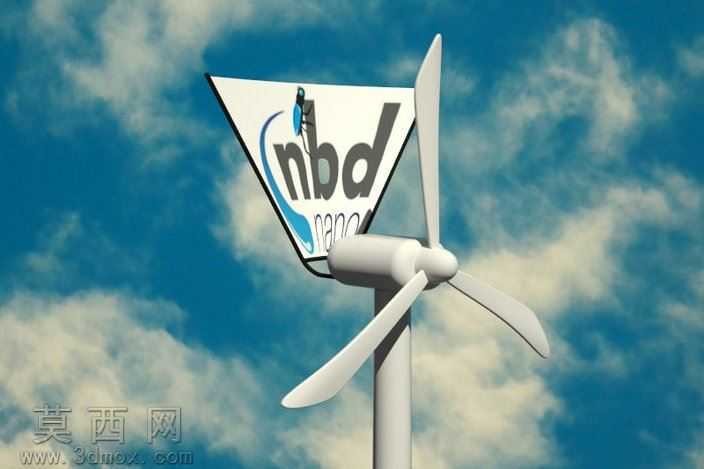

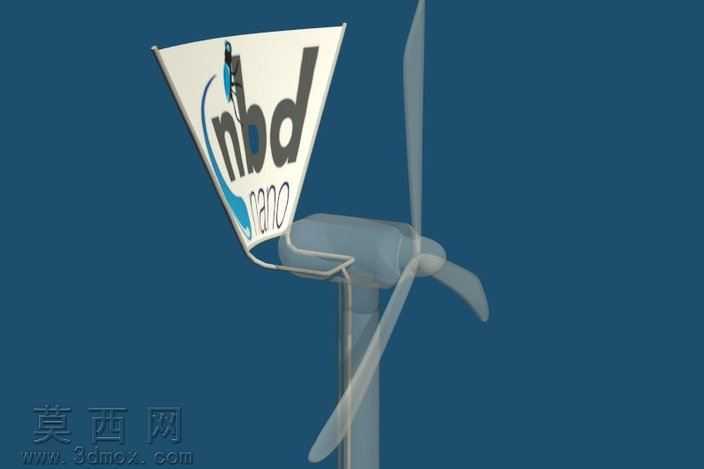

本作品为兼具空气冷凝集水功能的风力发电装置三维建模设计，整体采用主流三维参数化建模软件完成全结构搭建，建模过程中严格遵循机械设计比例规范，对装置各组成部分进行了精细化的结构还原。模型主体包含立式塔筒支撑结构、三叶式风力驱动叶片、顶部集水冷凝舱段三大核心模块，塔筒部分采用等径直筒配合底部加强法兰的结构设计，建模时通过拉伸、拔模、圆角等基础特征组合，还原了塔筒表面的光滑质感与底部连接结构的加强筋布局，材质设定为哑光白色户外工程玻璃钢材质，添加了轻微的环境做旧质感以匹配户外设备的真实使用状态。风力叶片部分采用翼型流线型曲面建模，通过曲面放样、边界混合等曲面建模工具完成叶片的气动外形构建，叶片根部设计有与轮毂连接的法兰定位结构，叶片材质设定为哑光白色复合玻纤材质，表面添加细微的材质纹理提升渲染真实感，轮毂部分采用流线型椭球造型，内置传动连接结构的简化建模，还原风轮转动的装配逻辑。顶部集水舱段是本装置的核心创新结构，建模时重点还原了舱体外侧的超亲水冷凝材料包覆层、舱体内部的集水流道、底部导水管道的完整结构，舱体外壳采用三角导流造型，既可以引导气流穿过冷凝面提升换热效率，也可以将冷凝形成的水滴通过两侧及底部的集水流道汇集到统一的输水管道中，材质设定上冷凝面采用半透明磨砂亲水材质，流道部分采用光滑食品级PVC材质，舱体标识部分采用贴图材质还原设计标识细节。渲染环节采用户外蓝天环境作为场景背景，添加自然日光光照系统，模拟正午时分的光照角度与光影效果，对叶片、塔筒、集水舱的材质反射参数进行了反复调试，让整体渲染效果贴近真实户外风电设备的视觉质感。设计思路上，本装置将传统风力发电机组与空气冷凝取水功能进行整合，利用风力驱动叶片转动为装置内部的冷凝模块提供动力，同时借助高空流动的低温空气穿过超亲水冷凝材料表面，让空气中的水汽冷凝形成液态水，再通过内置的集水管道将汇集的水资源导出，实现风力发电与空气取水的双重功能，15米级的叶片长度设计可以保证装置在低风速环境下也能获得足够的转动扭矩，大表面积的冷凝面设计可以提升空气取水的效率，整体结构紧凑，适配偏远干旱缺电地区的清洁能源与淡水供应需求，建模过程中对各部件的装配干涉进行了检查，确保各运动部件不存在结构冲突，可直接用于后续的结构验证与方案展示。
