哈菲勒偏置枢轴铰链结构设计

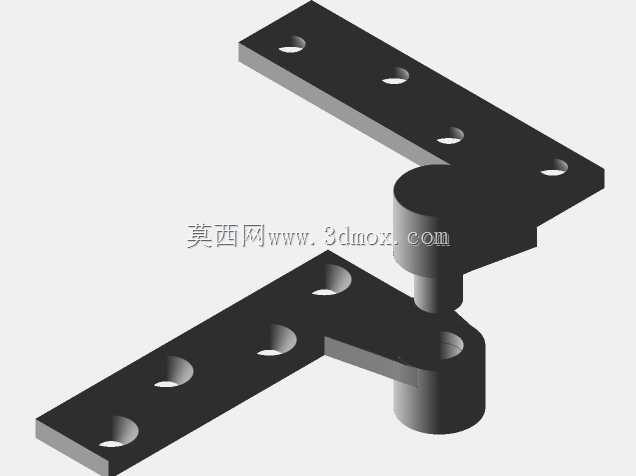

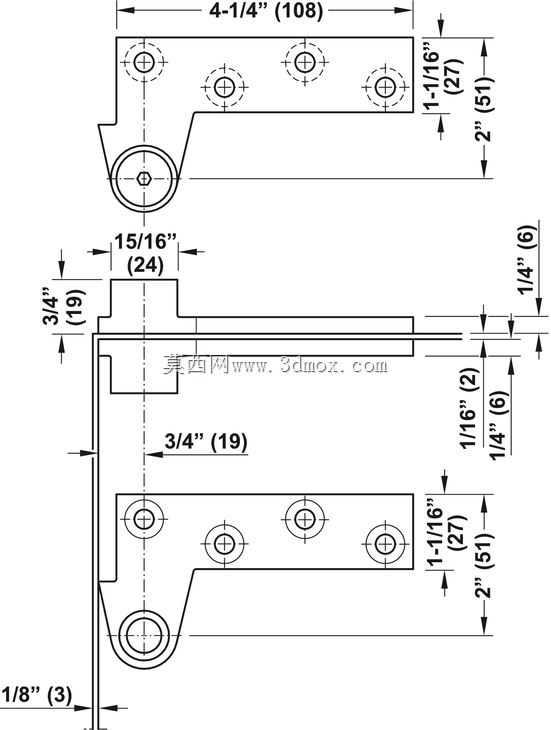

这款偏置枢轴铰链主要应用于各类需要实现门扇偏置开合的场景，常见于定制柜体、特殊角度开启的室内门、工业设备防护门以及需要实现非同轴转动连接的机械结构部位，区别于普通合页的同轴转动逻辑，偏置结构能让门扇在开启过程中实现预设的位移避让，避免门扇边缘与门框、相邻柜体部件发生干涉，在窄边柜体、嵌入式安装的门体结构中适配性极强。从功能特性来看，该铰链采用双片安装板搭配中间枢转轴的结构，上下两片安装板分别对应固定在门框与门扇侧，枢轴部位的轴套配合间隙经过合理控制，既保证转动过程无卡滞，也能长期承受门扇的垂向载荷，避免长期使用后出现门扇下垂错位的问题。安装板上预留的多个沉头安装孔，可适配不同规格的紧固螺丝，孔位排布经过载荷校核，能将门扇的重量均匀分散到安装基材上，即便是密度板、颗粒板这类握钉力偏弱的基材，也能通过多螺丝固定保证连接强度。设计过程中首先要确定偏置量的取值，这个参数直接决定门扇开启时的避让距离，需要结合门扇厚度、门框侧边的预留间隙、开启最大角度来核算，偏置量过小无法实现避让效果，偏置量过大则会导致门扇关闭后密封间隙超标，同时增加枢轴部位的额外弯矩。安装边界方面，需要提前在安装基材上预留对应的枢轴让位空间，上安装板固定时要保证枢轴轴线与门扇侧边的平行度，误差控制在0.1mm以内，否则长期转动会出现轴套偏磨，缩短铰链使用寿命；两片安装板的固定面需要保证平面度，若安装面存在凸起或凹陷，会导致安装板受力变形，转动时出现异响或卡滞。在实际选型应用中，还要结合门扇的重量、开启频率匹配对应的材质厚度，这款结构的板材厚度经过承重测算，可适配常规重量的室内木门、柜体门板，若用于重型金属防护门，则需要对应增加板材厚度并升级枢轴的轴套材质，提升耐磨性能。铰接部位的转动阻尼也可根据使用需求调整，通过控制枢轴与轴孔的配合公差，可实现任意角度悬停的效果，适配需要保持开启状态的设备检修门场景，避免门扇意外闭合影响操作安全。
