二战经典威利斯MB越野吉普车结构设计

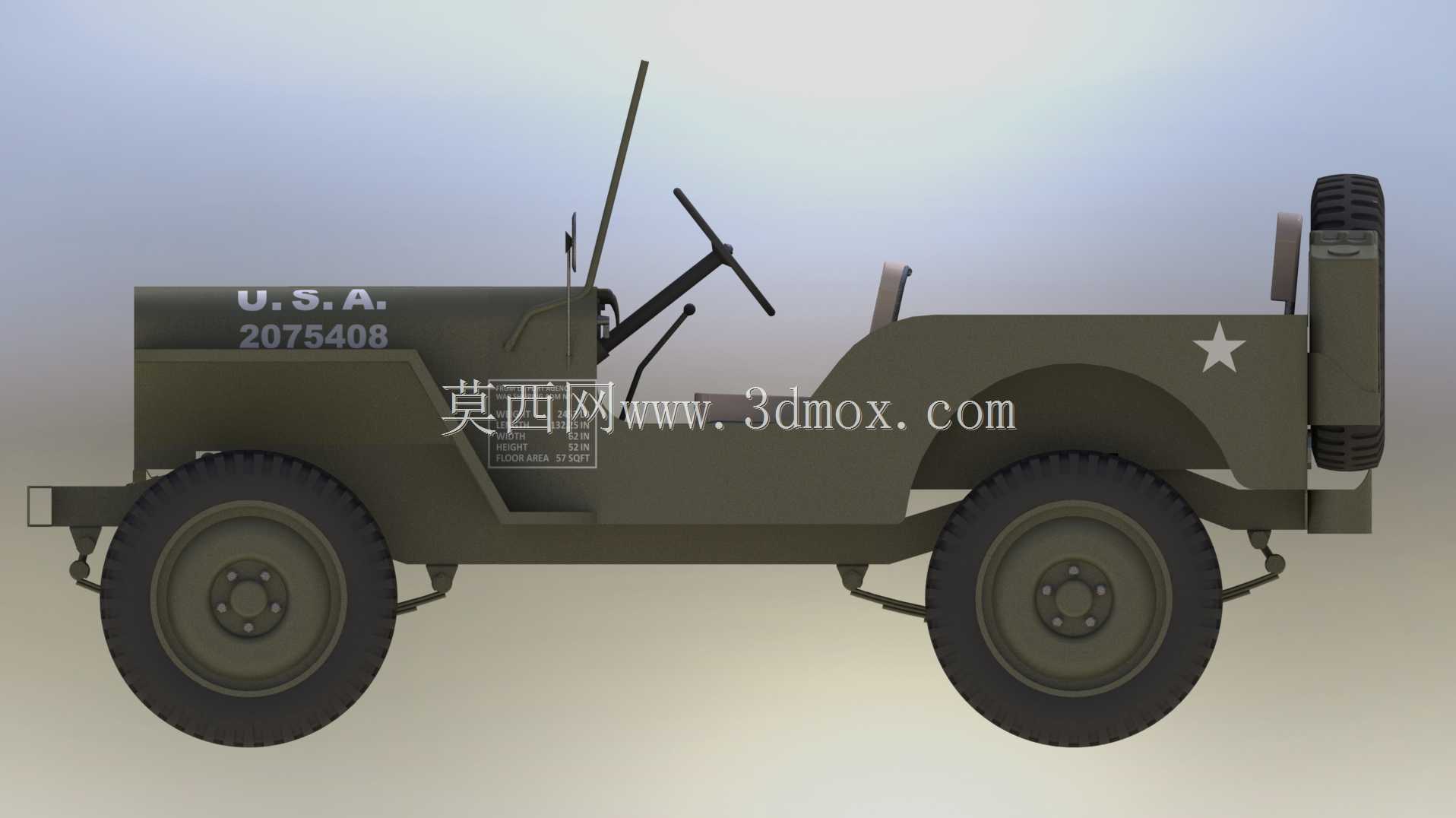

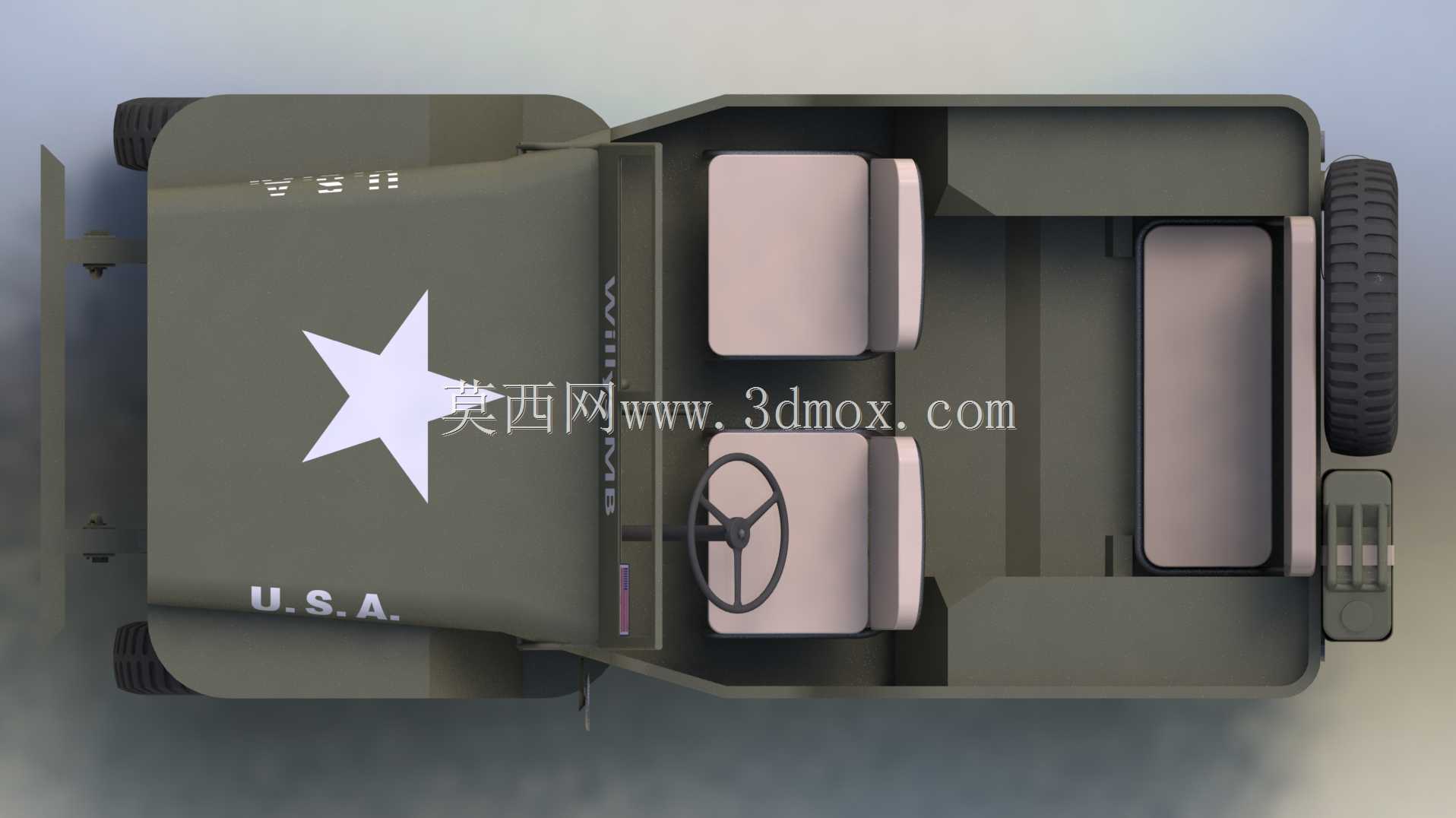

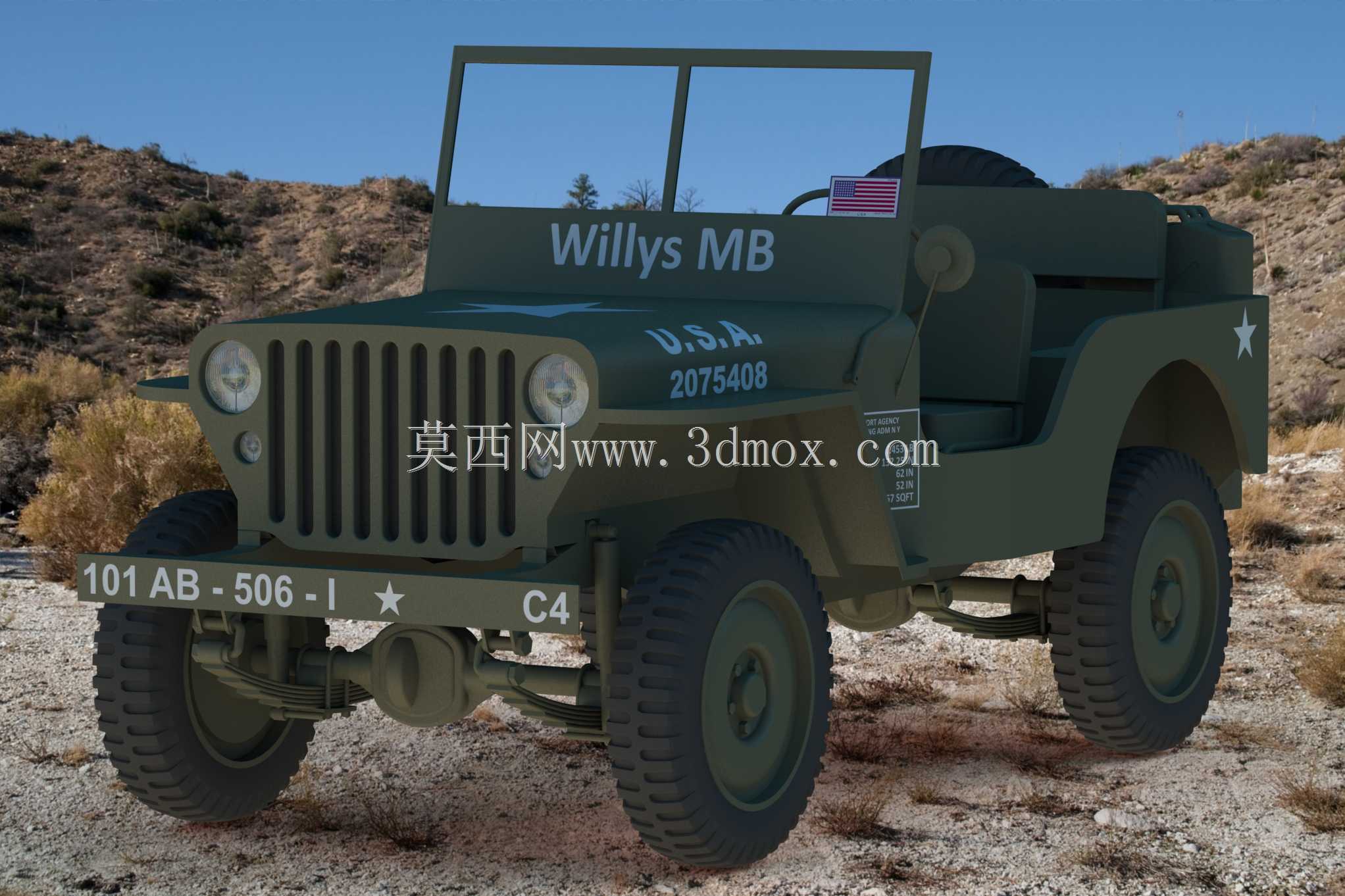

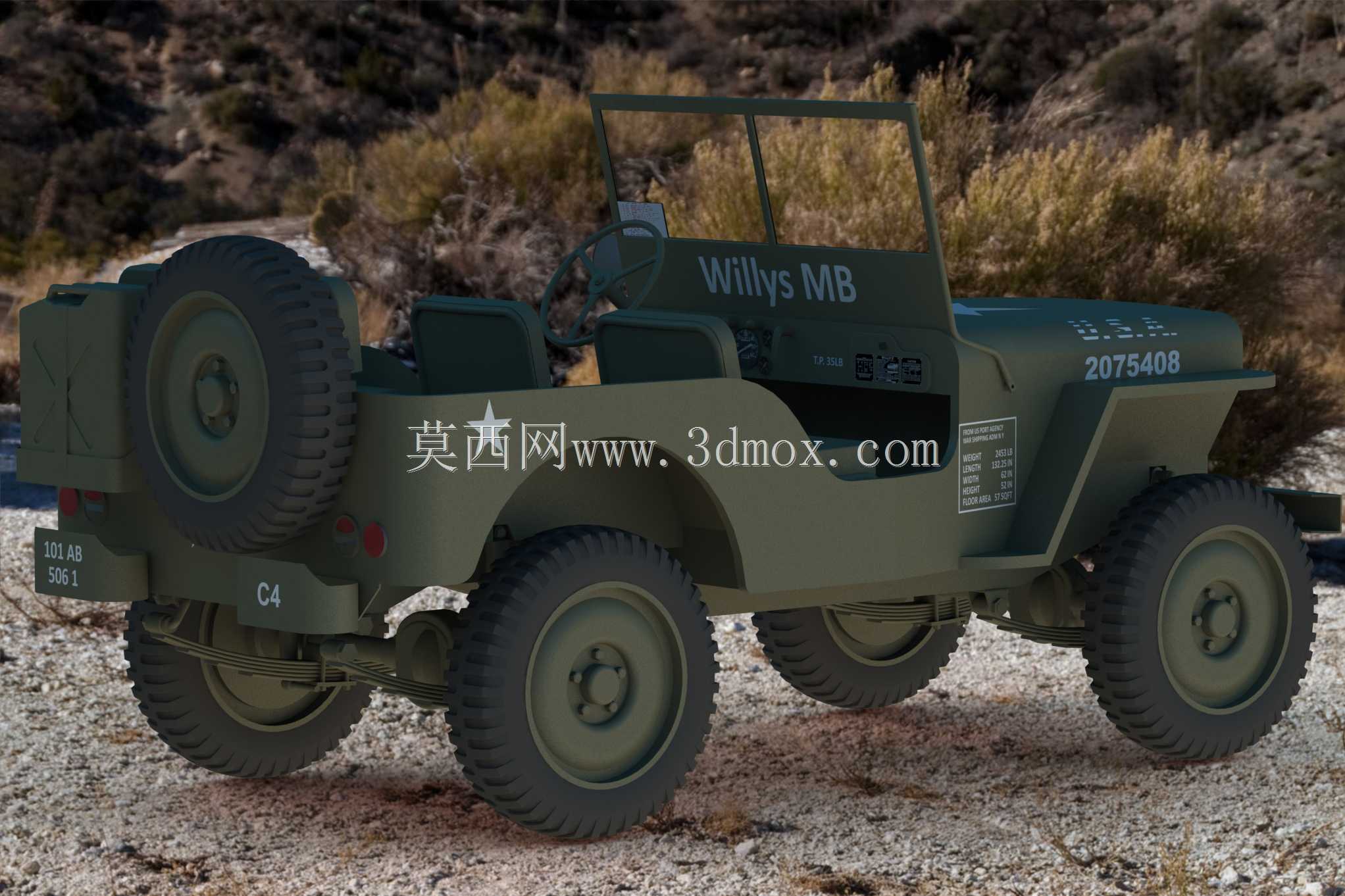

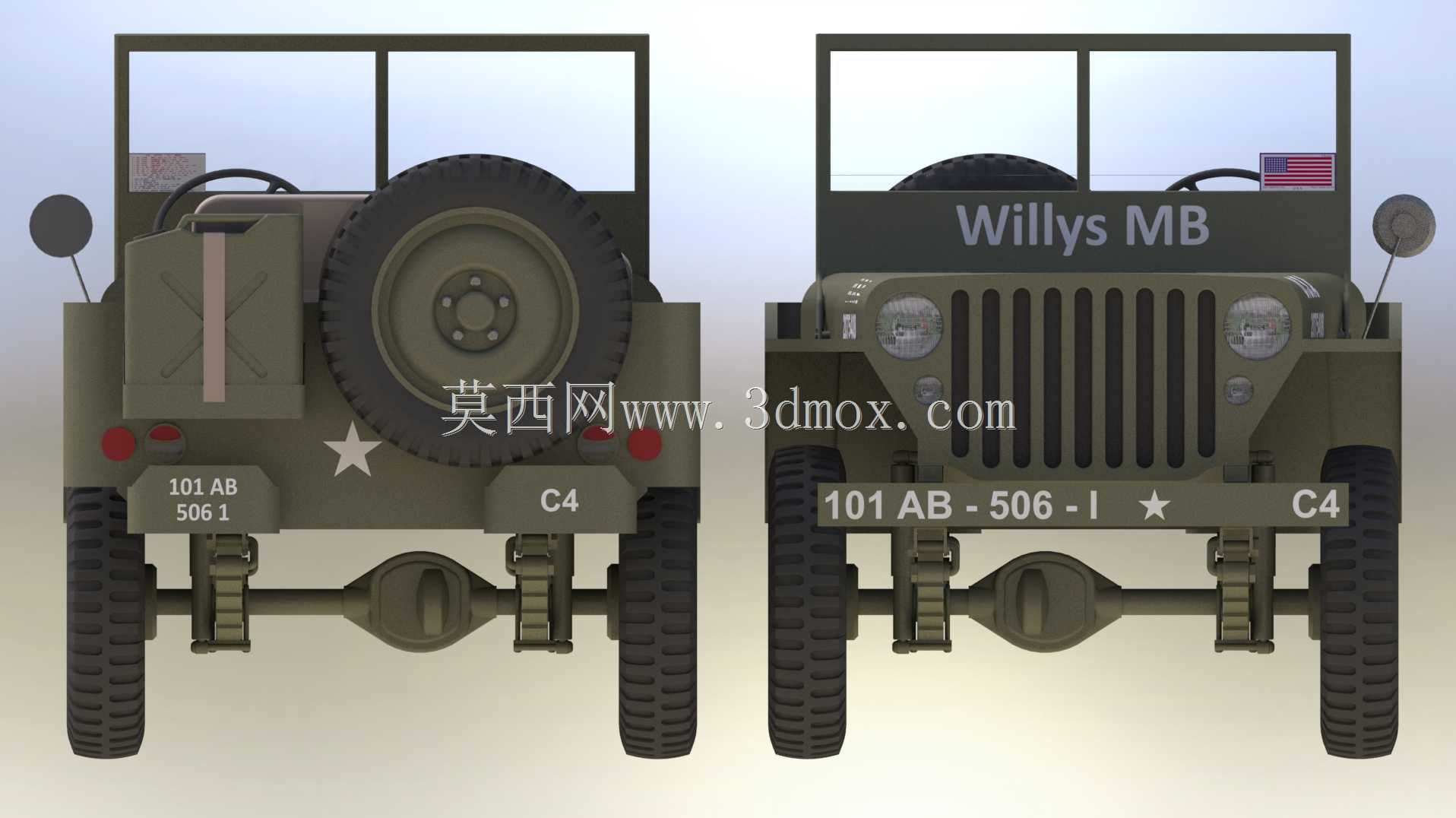

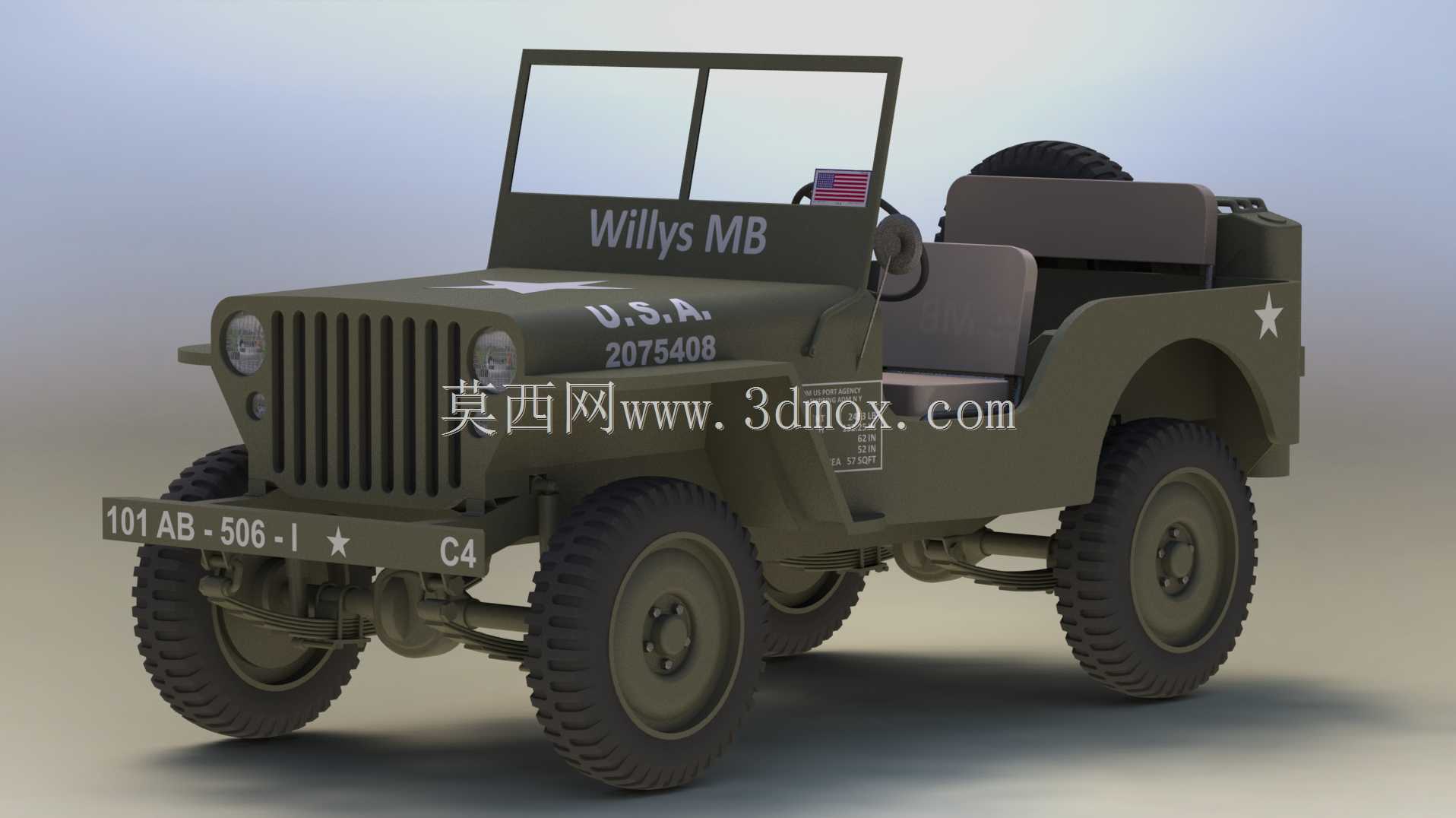

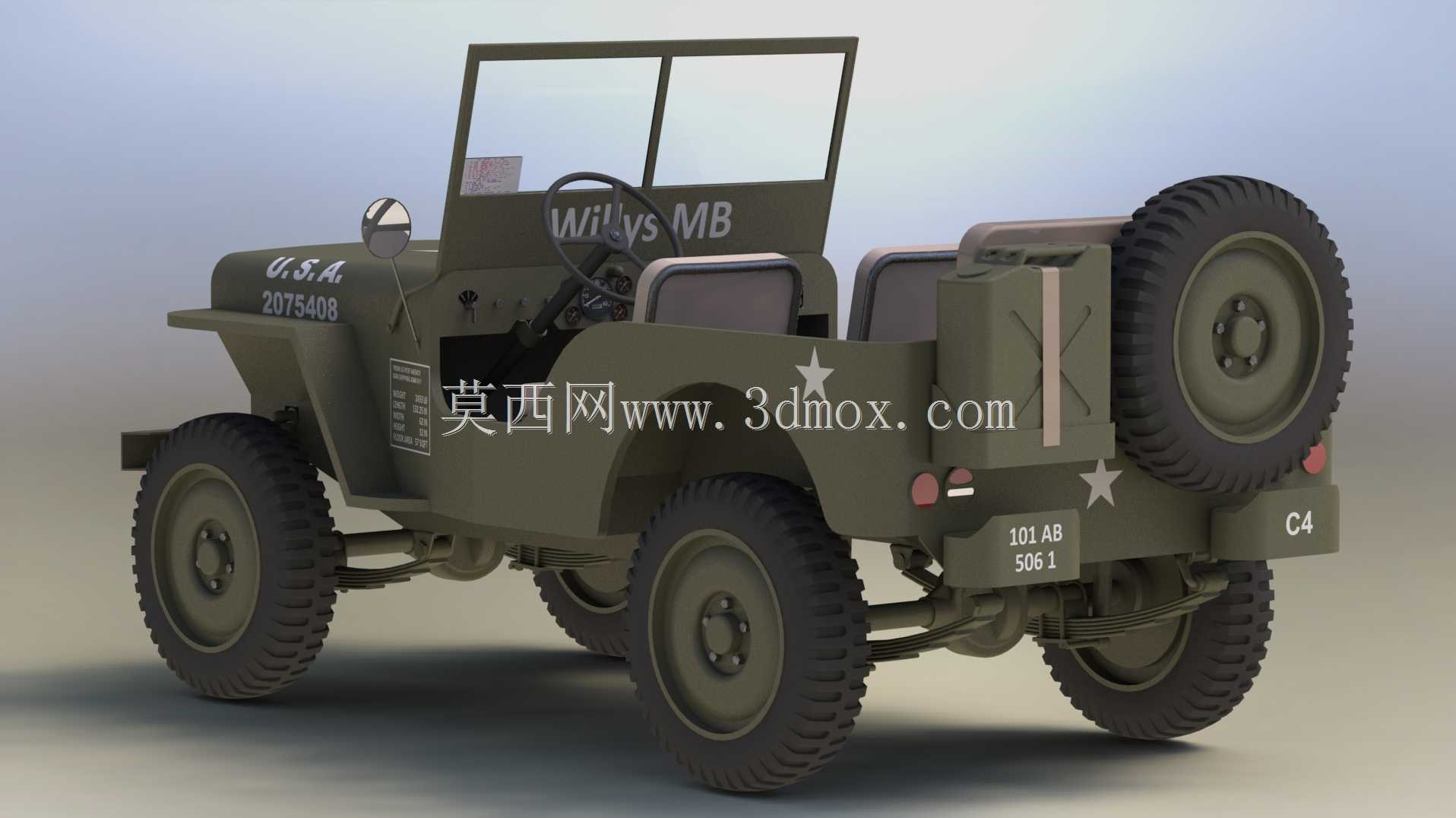

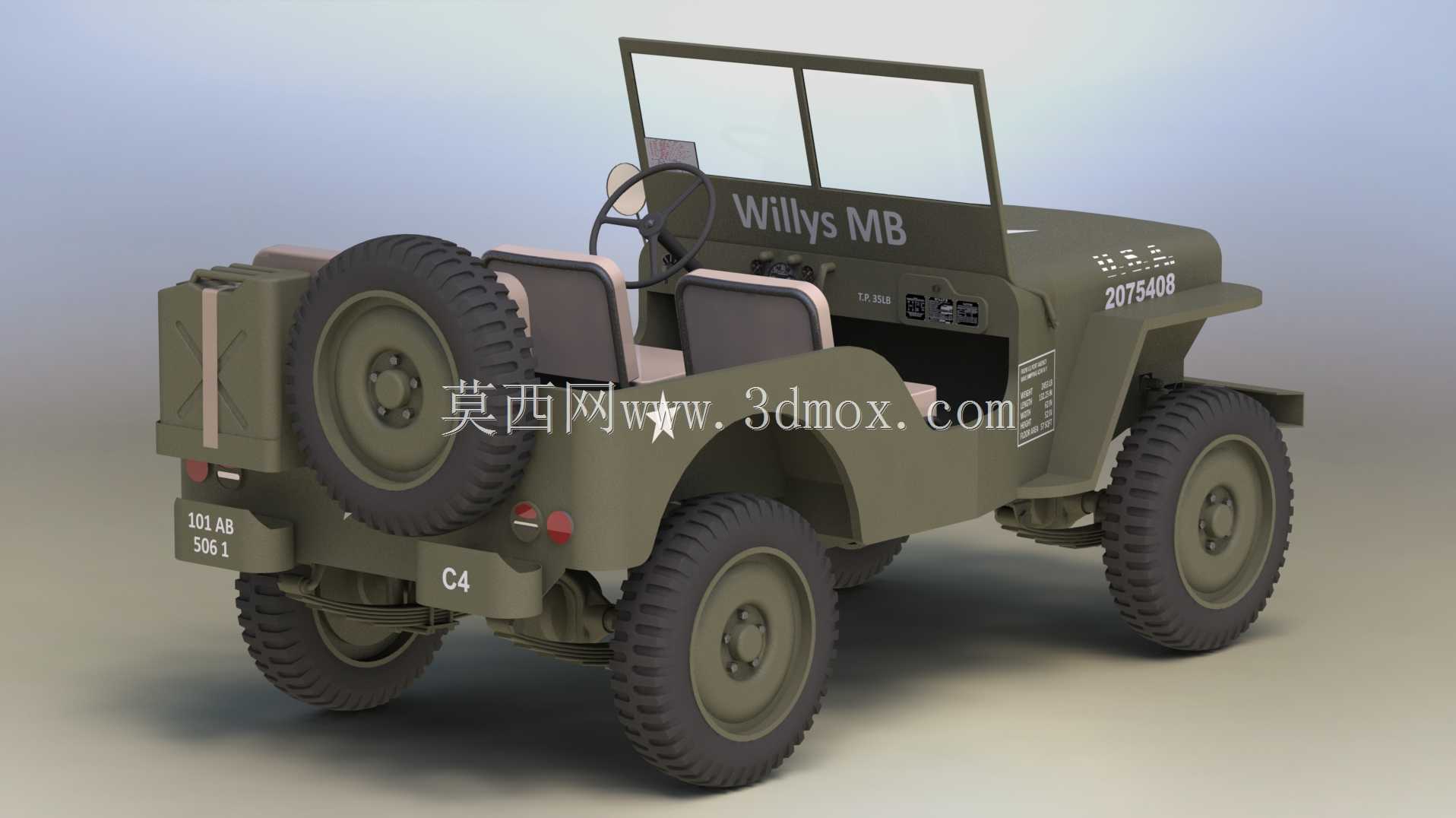

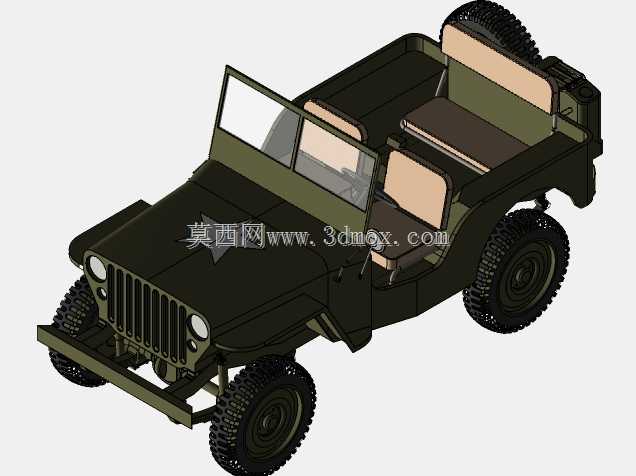

这款威利斯MB车型的三维结构设计，完全还原了二战时期经典军用轻型越野车辆的核心特征，在结构设计阶段优先考虑复杂非铺装路面的通行能力，整车轴距控制在2030mm左右，整车长度约3330mm，宽度约1580mm，高度含风挡框架约1830mm，整备质量控制在1吨上下，窄车身短轴距的布局能够适配丛林、山地、泥泞浅滩等多种复杂地形的通行需求，安装边界上预留了前后拖拽挂点、侧面武器支架、后部物资挂载位的结构接口，可满足前线通勤、侦察、轻装火力突击、伤员转运等多场景的使用需求。从功能特性来看，整车采用开敞式座舱设计，可快速翻倒的前风挡结构能够降低车辆行驶高度，满足空运空投、隐蔽通行的要求，前部竖向格栅的散热结构能够在长时间低挡位大负荷越野工况下，为发动机提供充足的撞风散热面积，避免动力系统过热失效；前后钢板弹簧非独立悬架的结构设计，兼顾了恶劣路况下的结构强度与维修便捷性，大颗粒越野轮胎的接地比压更低，在松软泥泞路面的抓地表现更稳定，车尾外挂的备用轮胎固定支架采用快拆结构，可在轮胎受损时快速完成更换，无需额外专用工具。设计思路上，整车所有结构件优先考虑战时的生产便捷性与维修互换性，车身覆盖件采用冲压成型的平直钢板结构，减少复杂曲面的加工工序，车身侧面的白色星型标识位、前部保险杠的号牌安装位、座舱内的座椅布局、方向盘与操纵机构的位置都完全参照实车的人机工程布局，转向系统采用循环球结构，适配大尺寸越野轮胎的转向力矩需求，制动系统采用四轮液压鼓式结构，能够在重载状态下提供足够的制动力矩；动力舱的布局预留了直列四缸汽油发动机的安装空间，传动系统匹配分动箱结构，可实现两驱与四驱模式的快速切换，满足不同路况的动力分配需求。在实际应用场景中，这类轻型越野车辆除了军用场景外，也可作为户外越野改装、影视道具制作、复古车辆复刻的结构参考，建模过程中完整还原了每一处钣金折边、螺栓连接位、管线布置的细节，车身表面的标识、座舱内的座椅纹理、轮胎的胎纹深度都按照实车比例还原，能够直接用于结构装配验证、渲染展示、3D打印等不同场景的使用需求，对于研究早期军用越野车的结构演化、轻型越野底盘的设计逻辑也具备实际参考价值。
