子弹穿击木质靶板动态效果结构设计

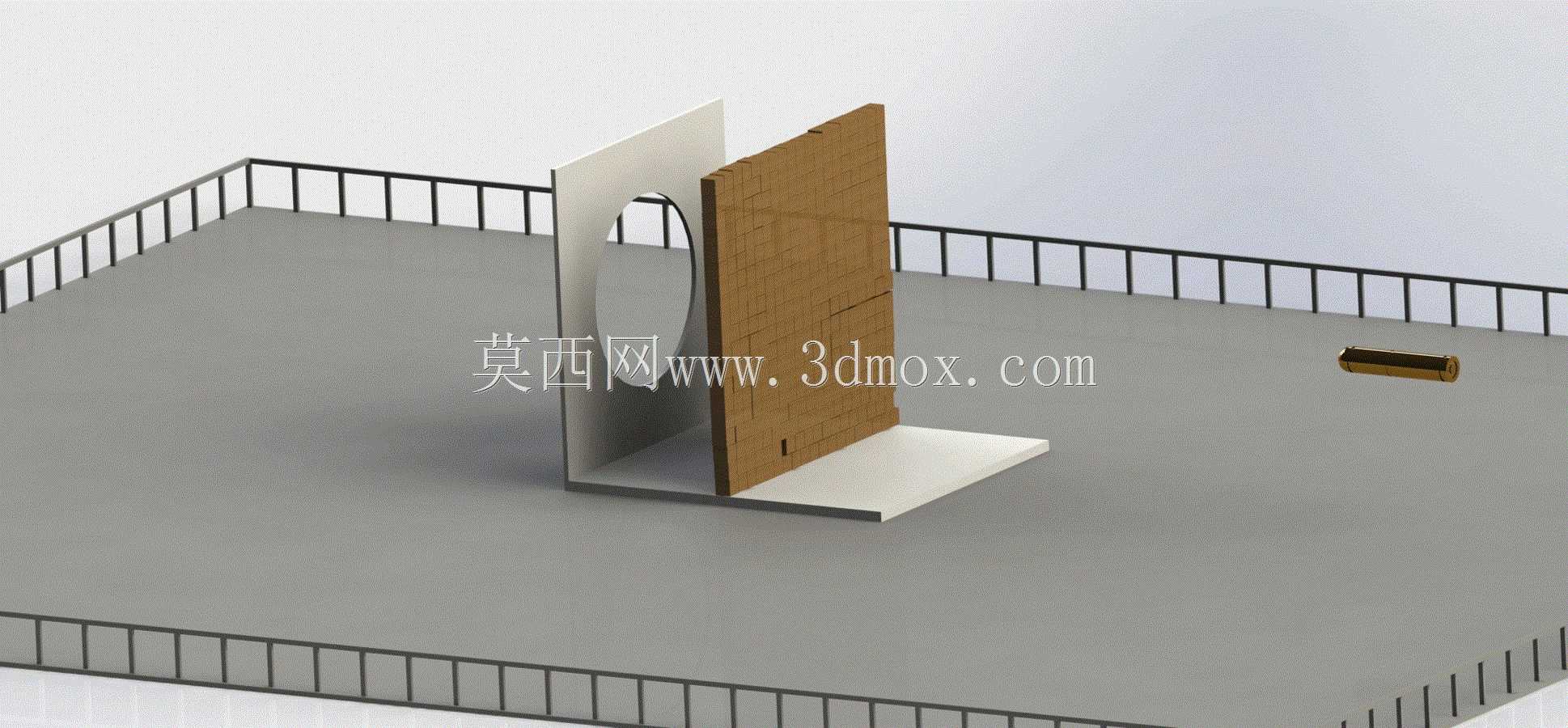

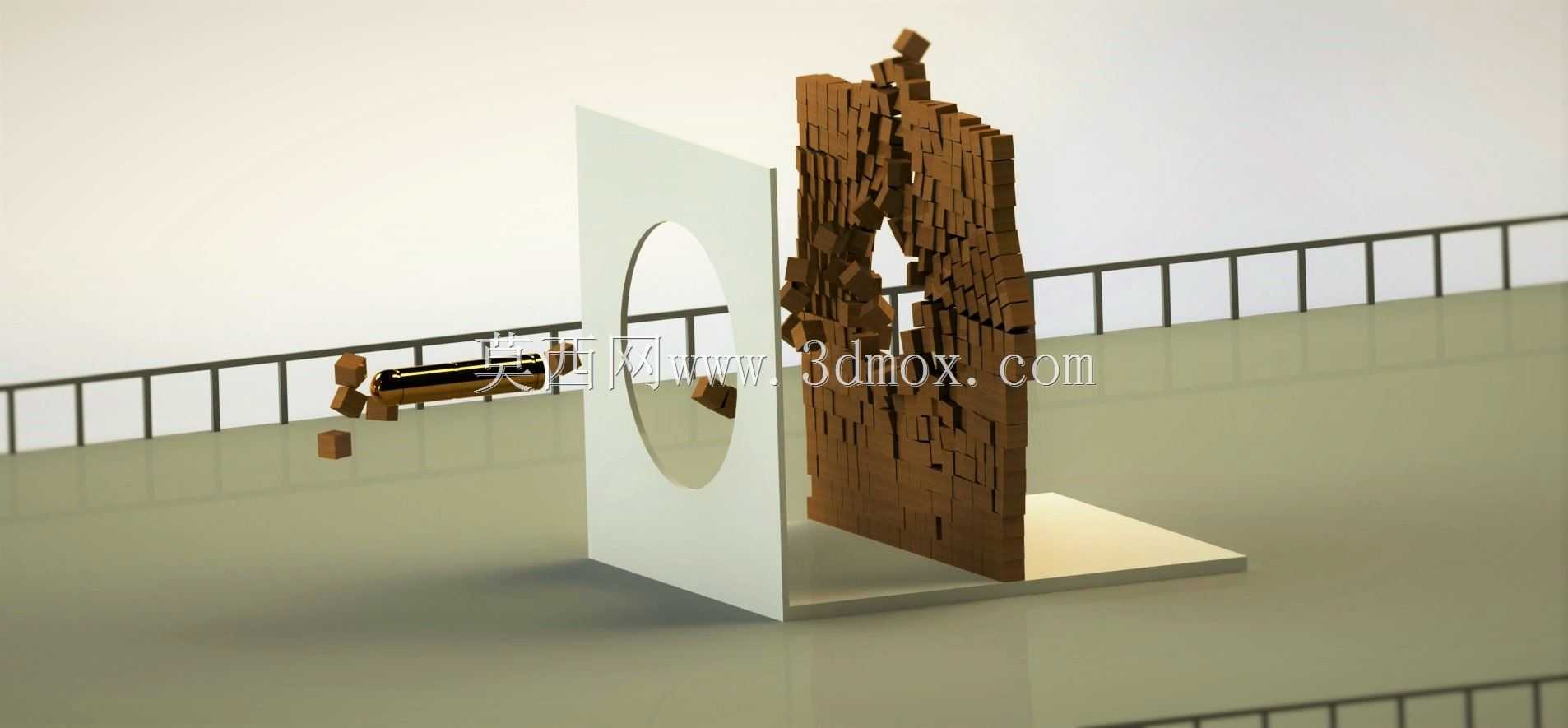

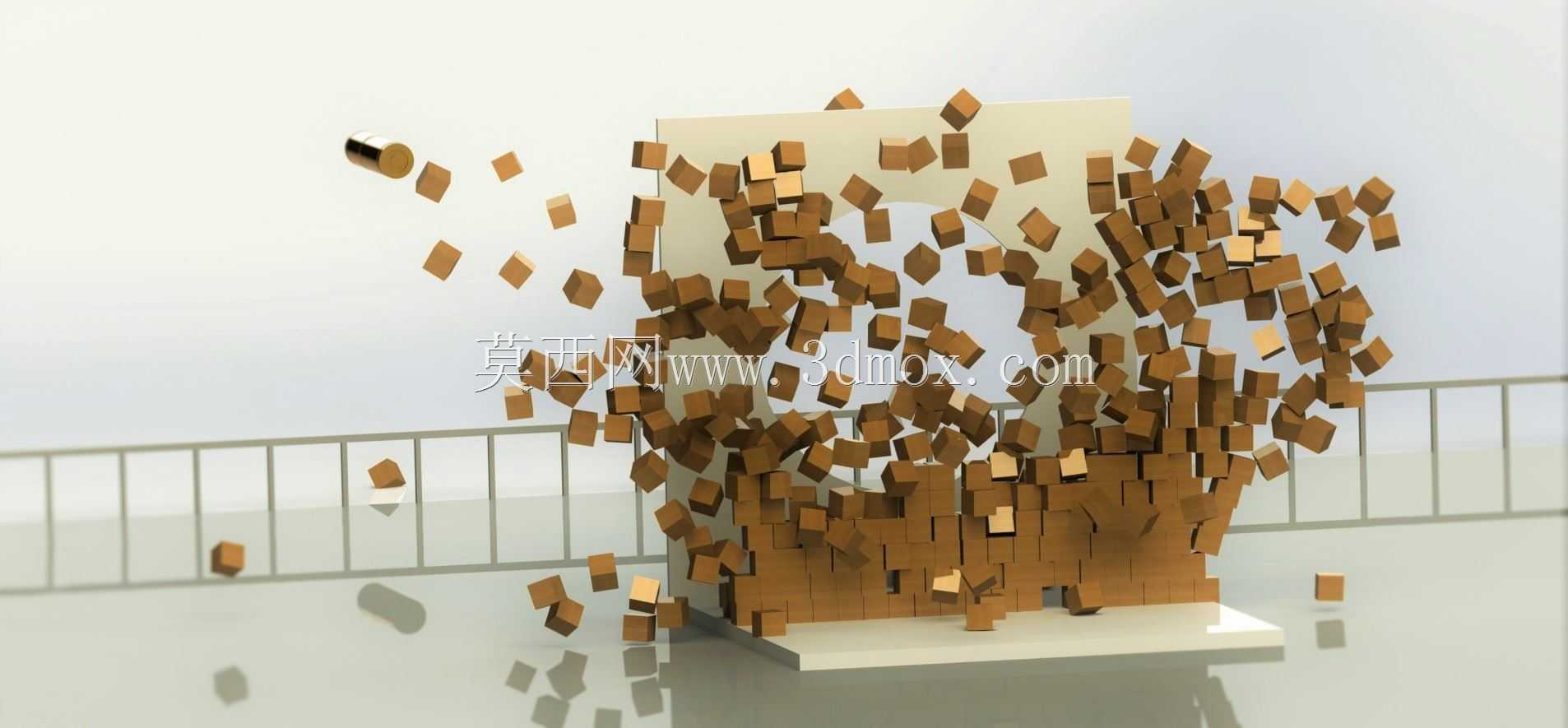

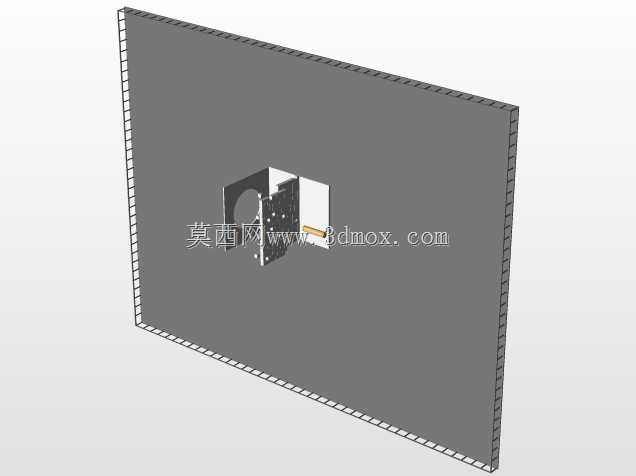

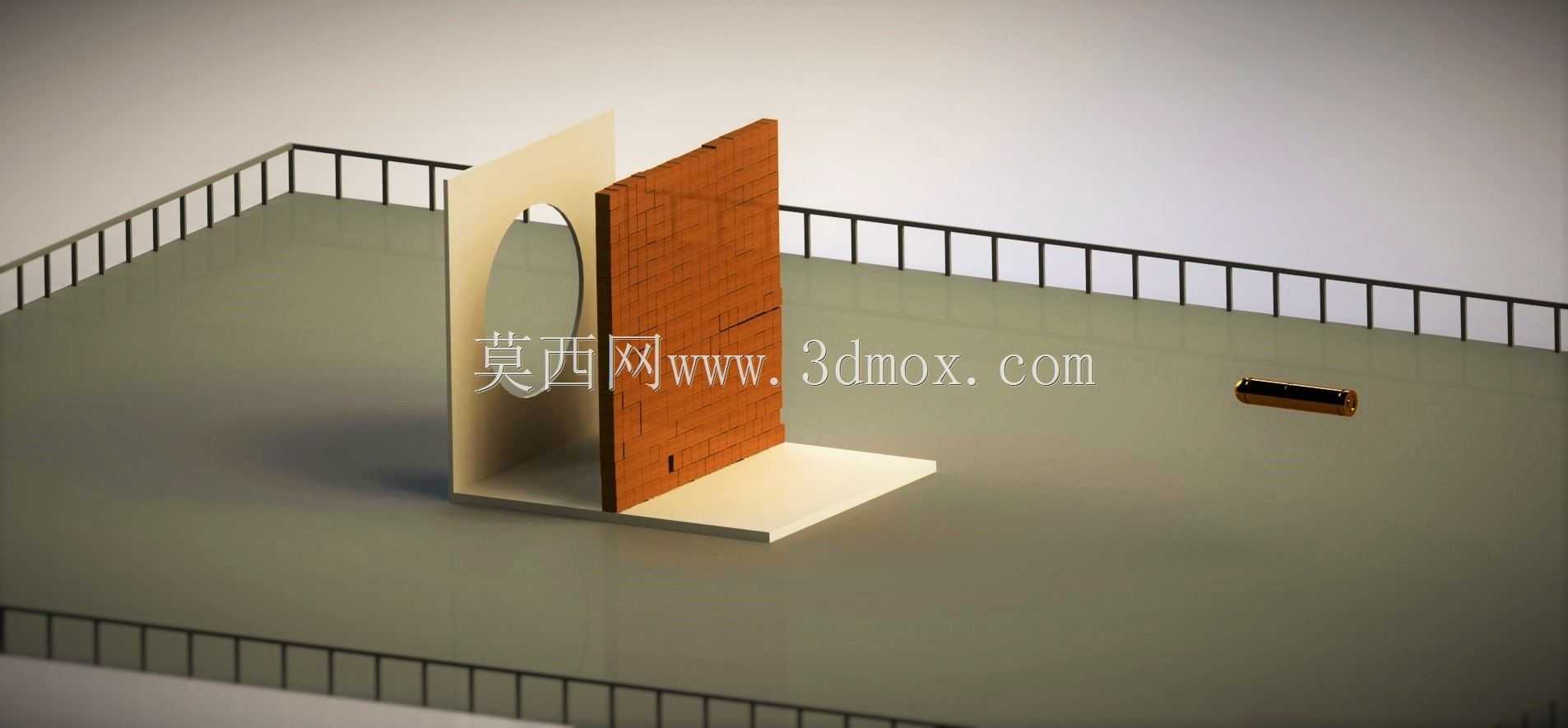

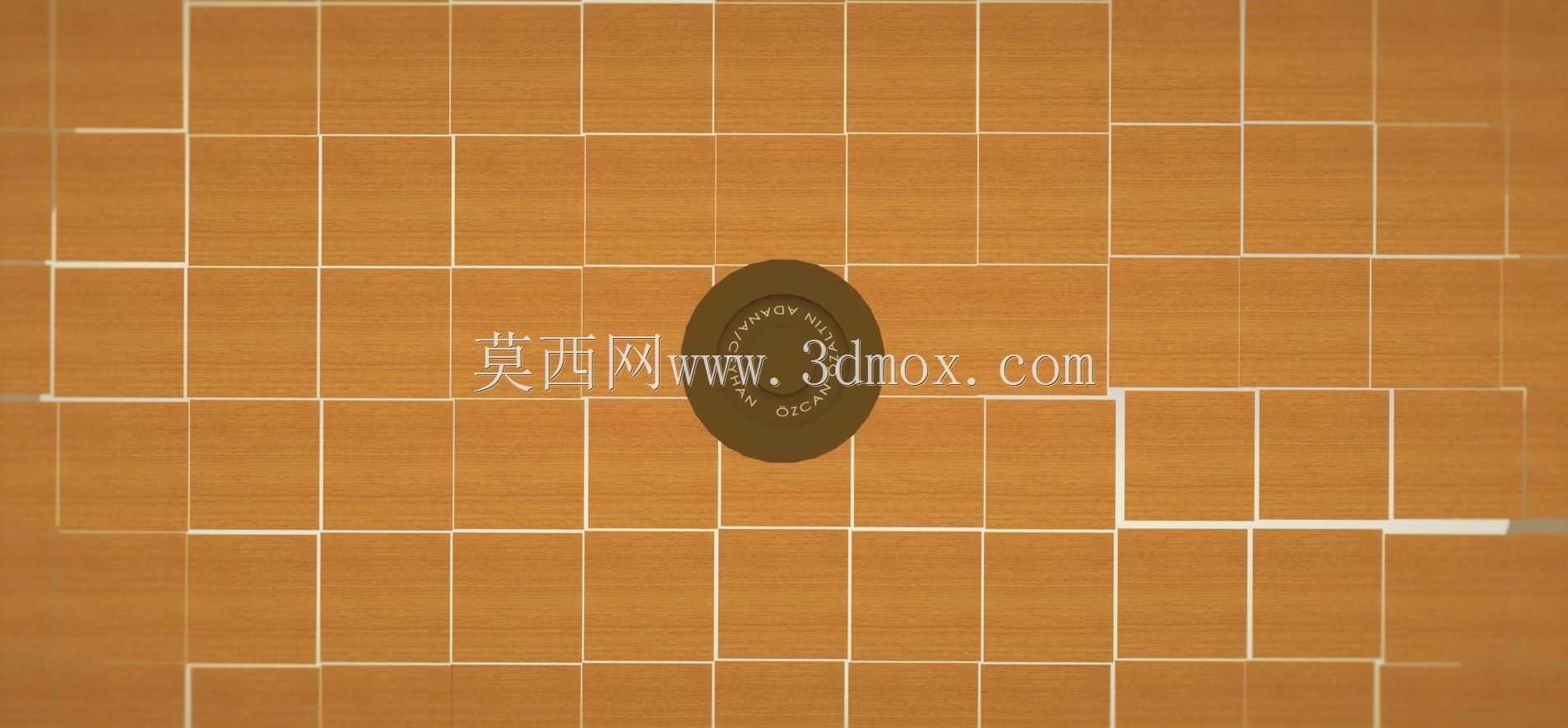

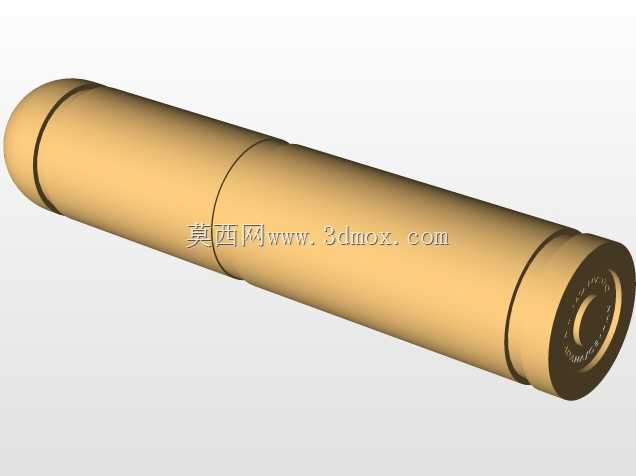

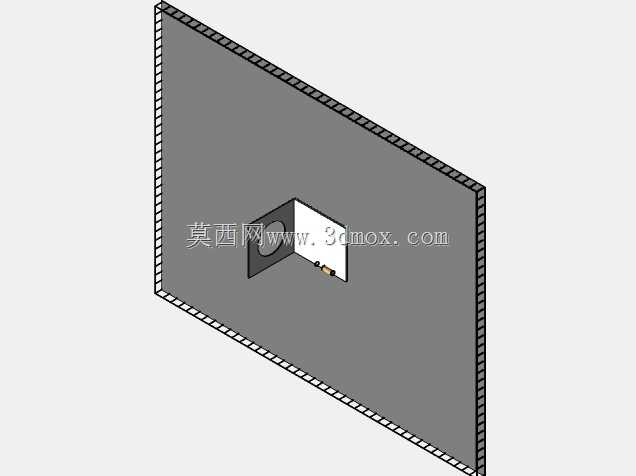

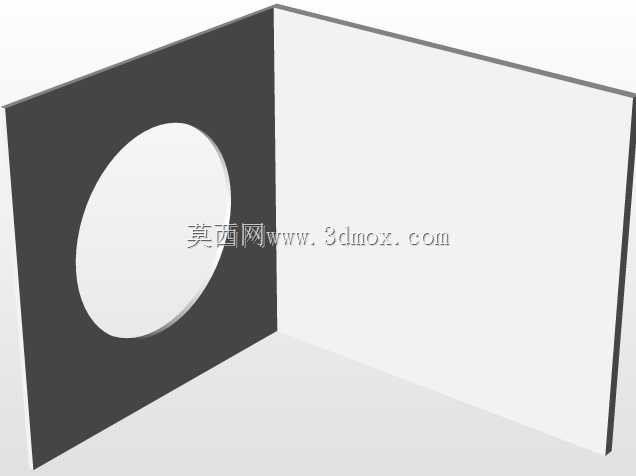

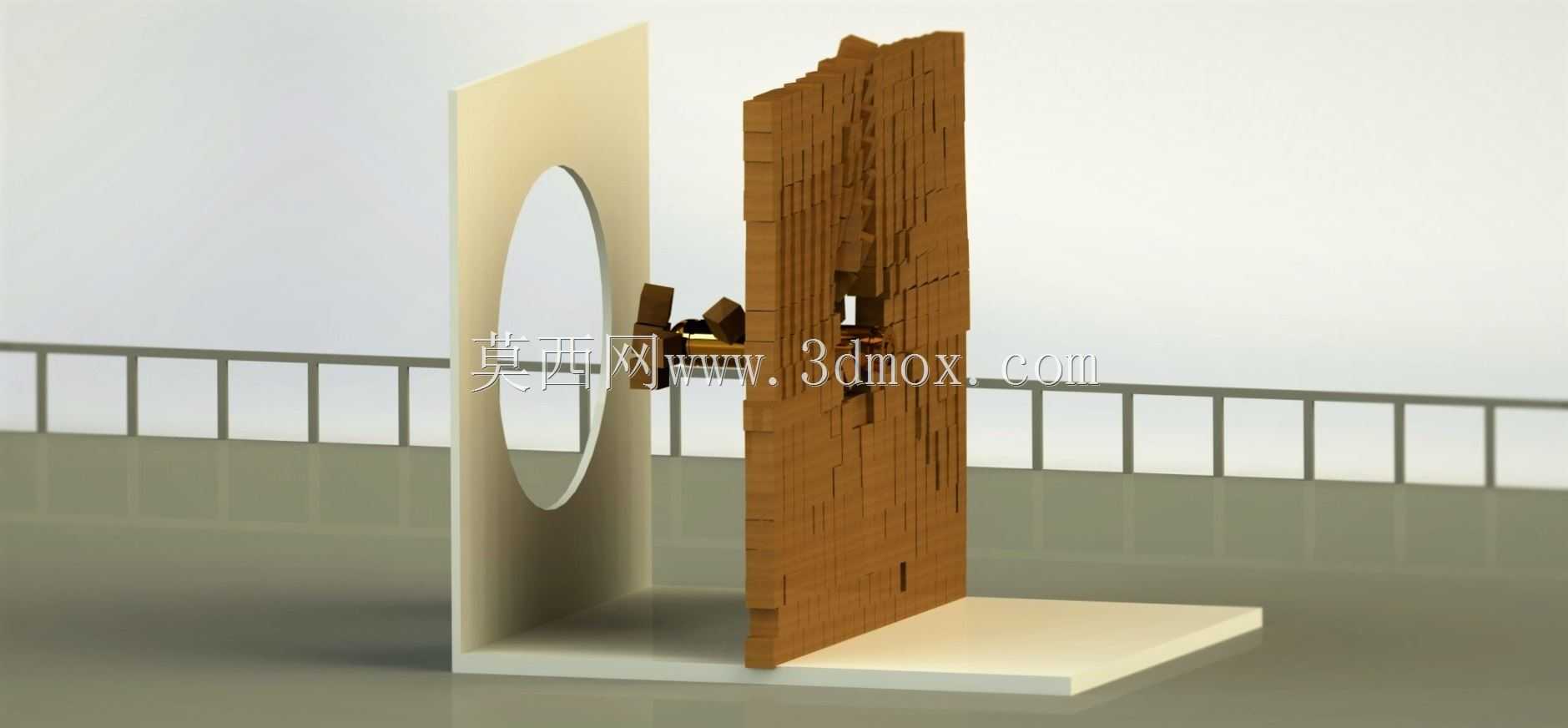

该结构设计还原了高速弹体侵彻木质靶材的瞬时状态，可用于弹道侵彻试验教学演示、防护材料性能验证场景的教具开发，也可作为军工科普展项的结构展示载体，帮助从业者直观理解高速刚体冲击脆性多孔材料的形变过程。设计过程中首先确定弹体的外形参数，采用常规步枪弹头的圆弧过渡锥形结构，弹体长度与直径比例参照制式弹药的实际尺寸设定，保证外形还原度的同时，控制整体结构的重心位置，避免展示过程中出现重心偏移导致的装配失稳。靶板部分采用分层木质结构设计，外层为平整薄金属定位板，开设与弹体同轴的导向通孔，孔边做圆弧倒角处理，消除应力集中带来的板件形变，内层靶块采用拼接式木质方块，模拟真实木质靶材的纤维排布方向，弹体贯穿后的孔洞边缘保留自然的纤维撕裂形态，还原真实冲击后的材料破坏特征。安装边界方面，整套结构搭载于带防护围栏的水平展示平台，平台边缘的围栏采用等距排布的细杆结构，高度设定为靶板高度的三分之二，既起到安全防护作用，又不会遮挡弹体与靶板的展示视角，平台底部做平整化处理，可直接放置于水平桌面或展台上，无需额外固定结构。功能特性上，该结构可拆分展示，金属定位板、木质靶块、弹体均可单独拆卸，方便观察弹孔的内部形态、弹体的侵彻深度，也可更换不同密度的木质靶块，模拟不同材质靶材的抗冲击效果，导向孔的同轴度公差控制在0.1mm以内，保证弹体安装后与靶板入射面保持垂直，还原正冲击的入射角度。设计思路上摒弃了过度简化的示意结构，在弹体与靶板的接触区域做了细节还原，靶板上弹孔的入口边缘做轻微的凹陷处理，出口边缘保留木质纤维崩落的不规则形态，弹体表面做哑光金属质感处理，与木质靶块的粗糙纹理形成视觉区分，方便观察弹体的位置与侵彻路径。整套结构的尺寸控制在常规教具的合理范围内，平台长宽尺寸适配普通展示柜的内部空间，靶板高度符合人眼站立观察的舒适视角，无需额外调整观察角度即可清晰看到弹体穿击的完整状态，可直接用于课堂演示、展会展示等多种场景，无需复杂的安装调试步骤。
