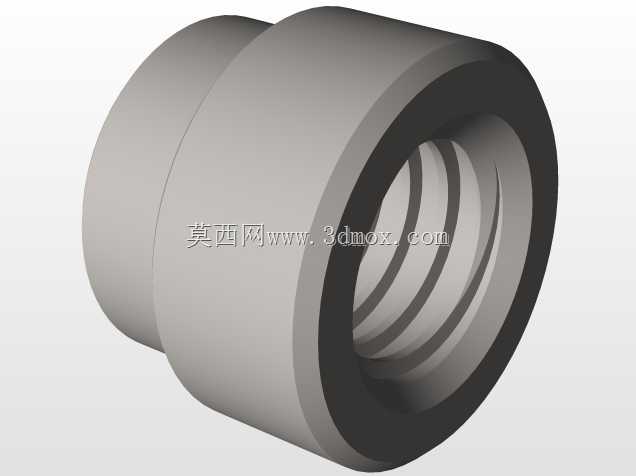

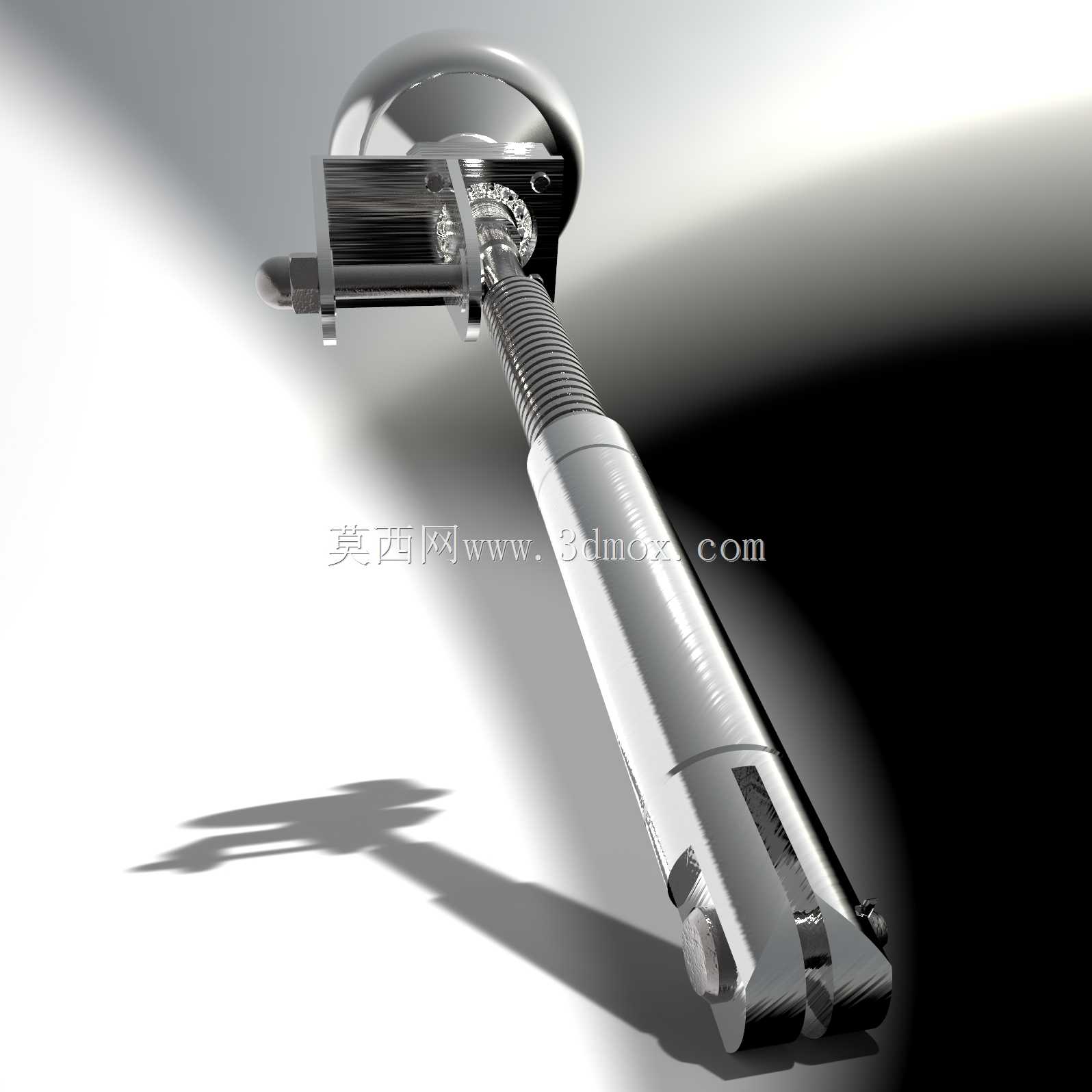

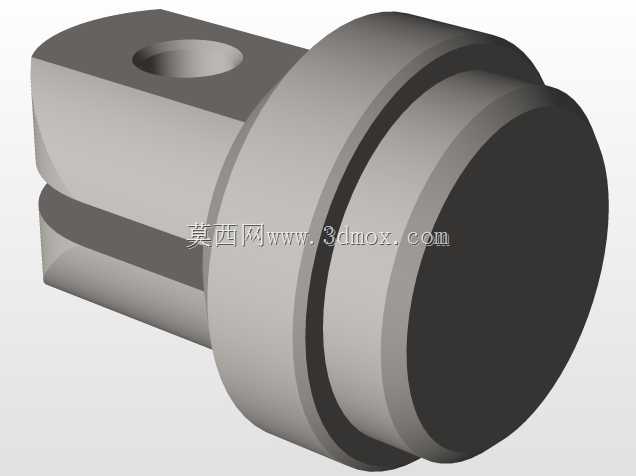

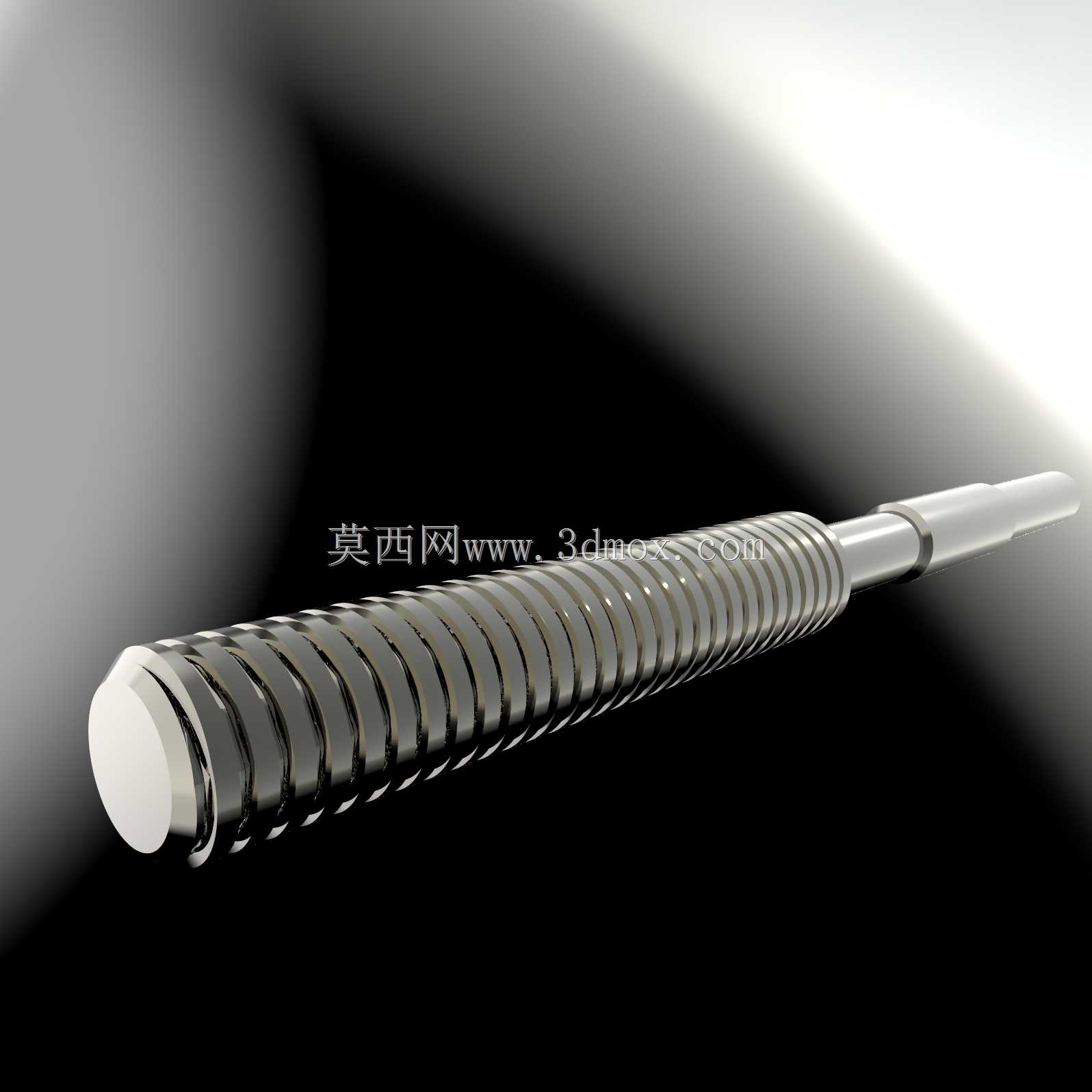

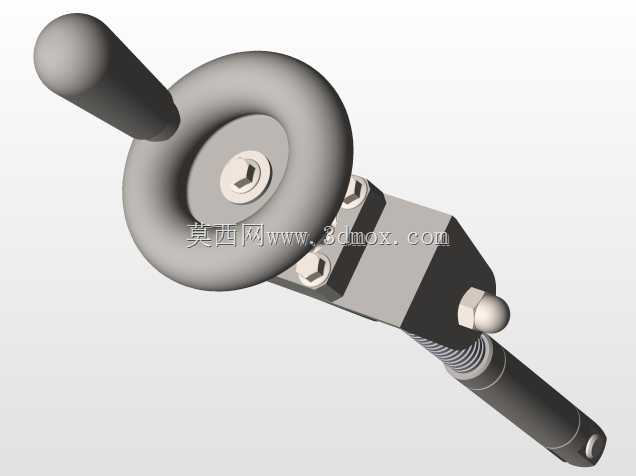

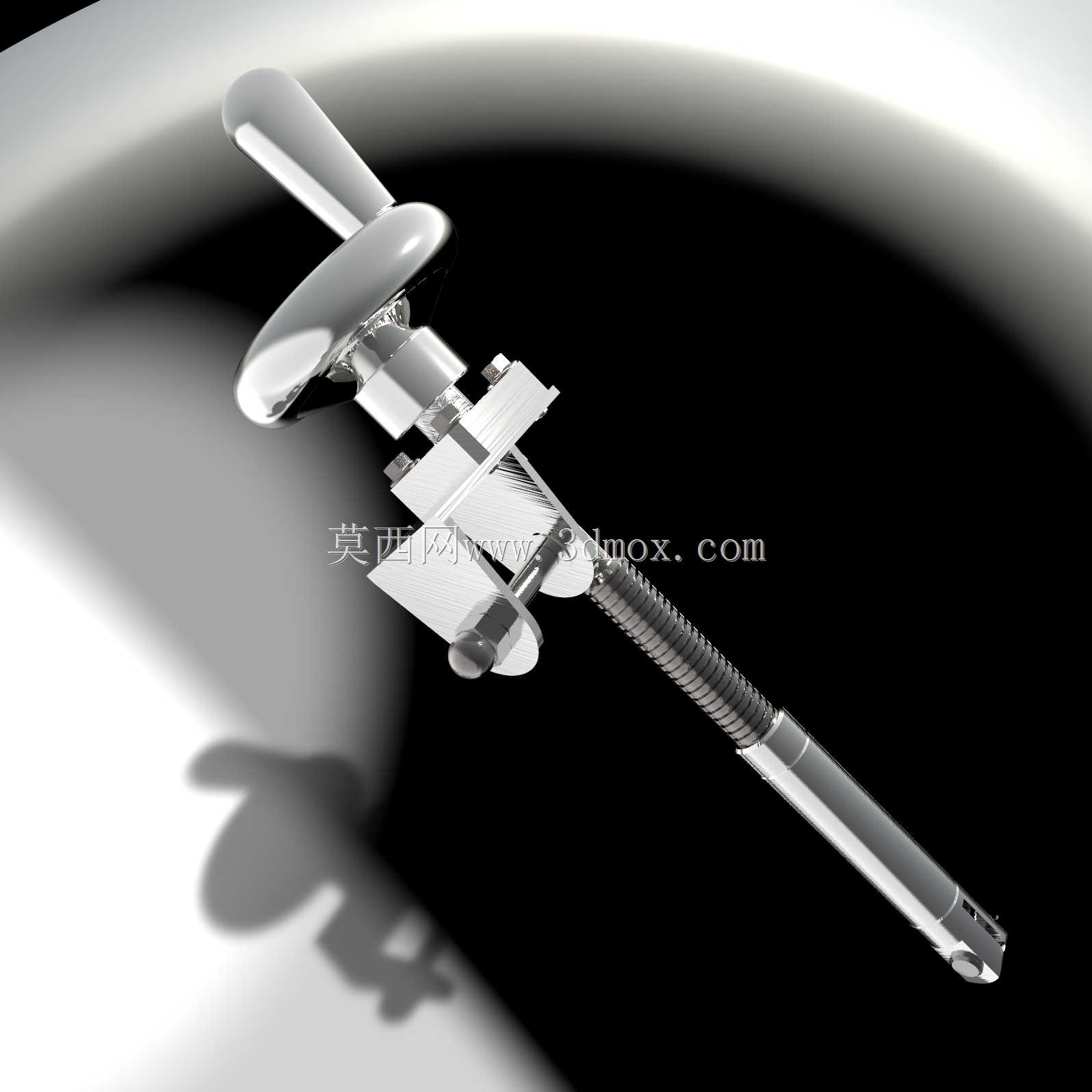

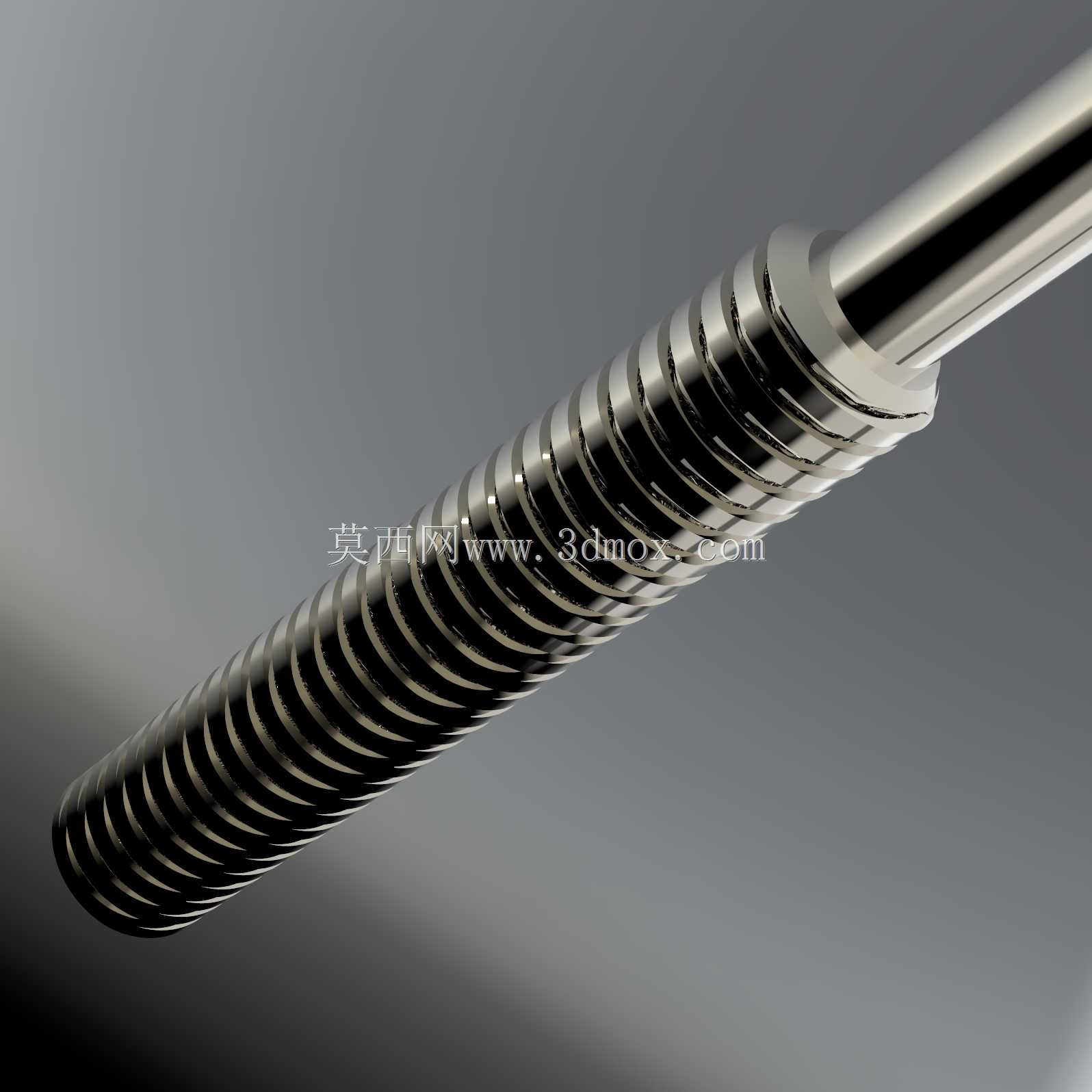

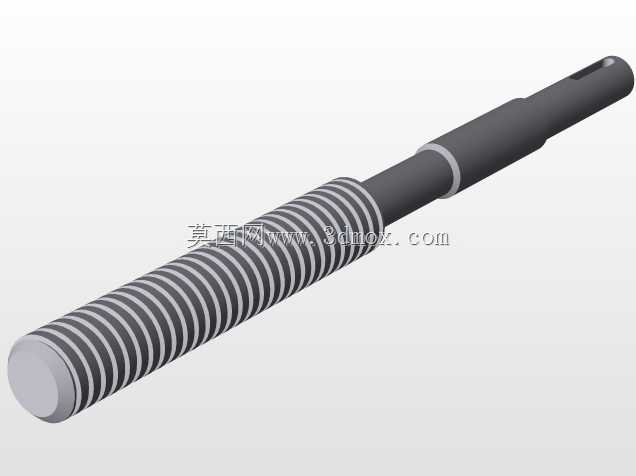

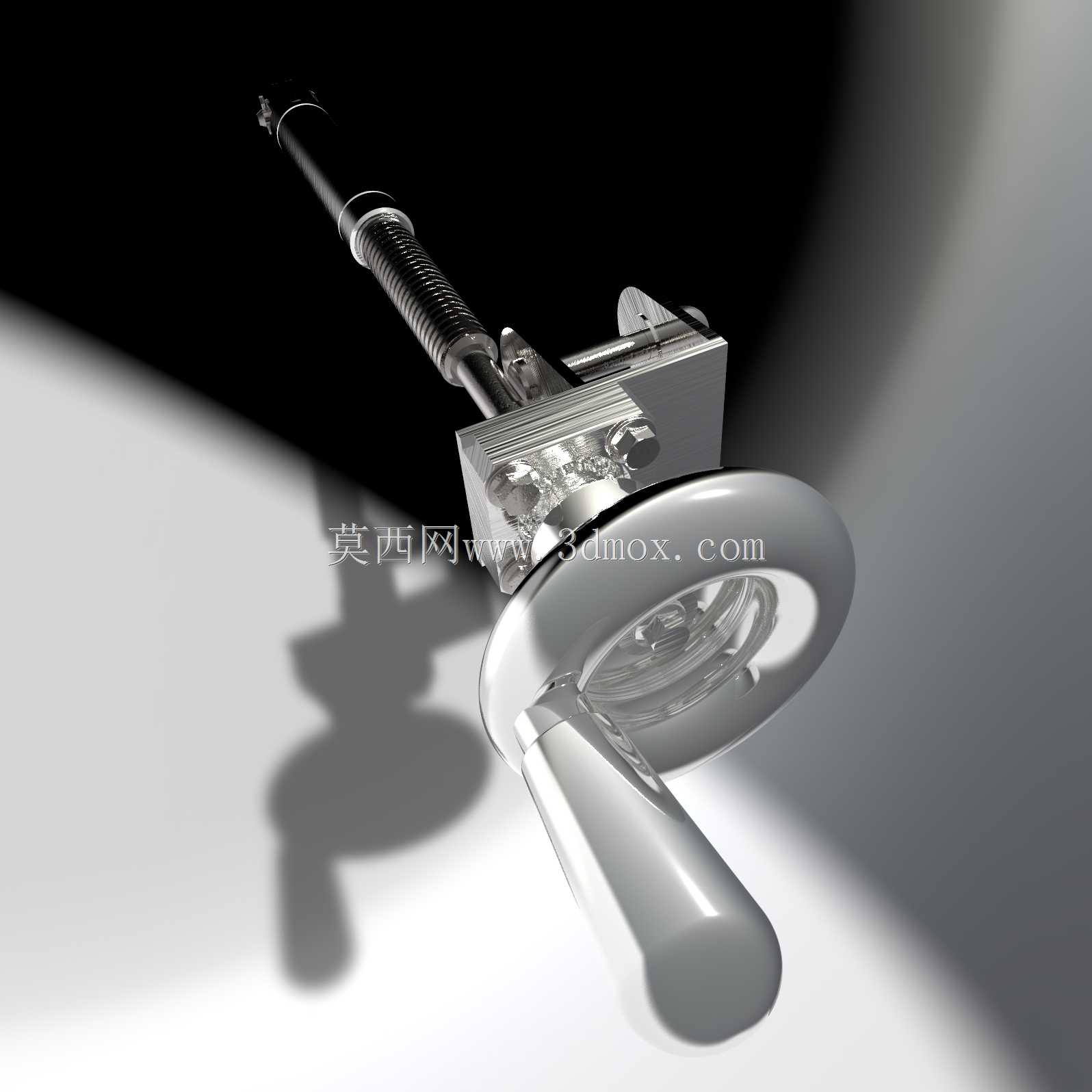

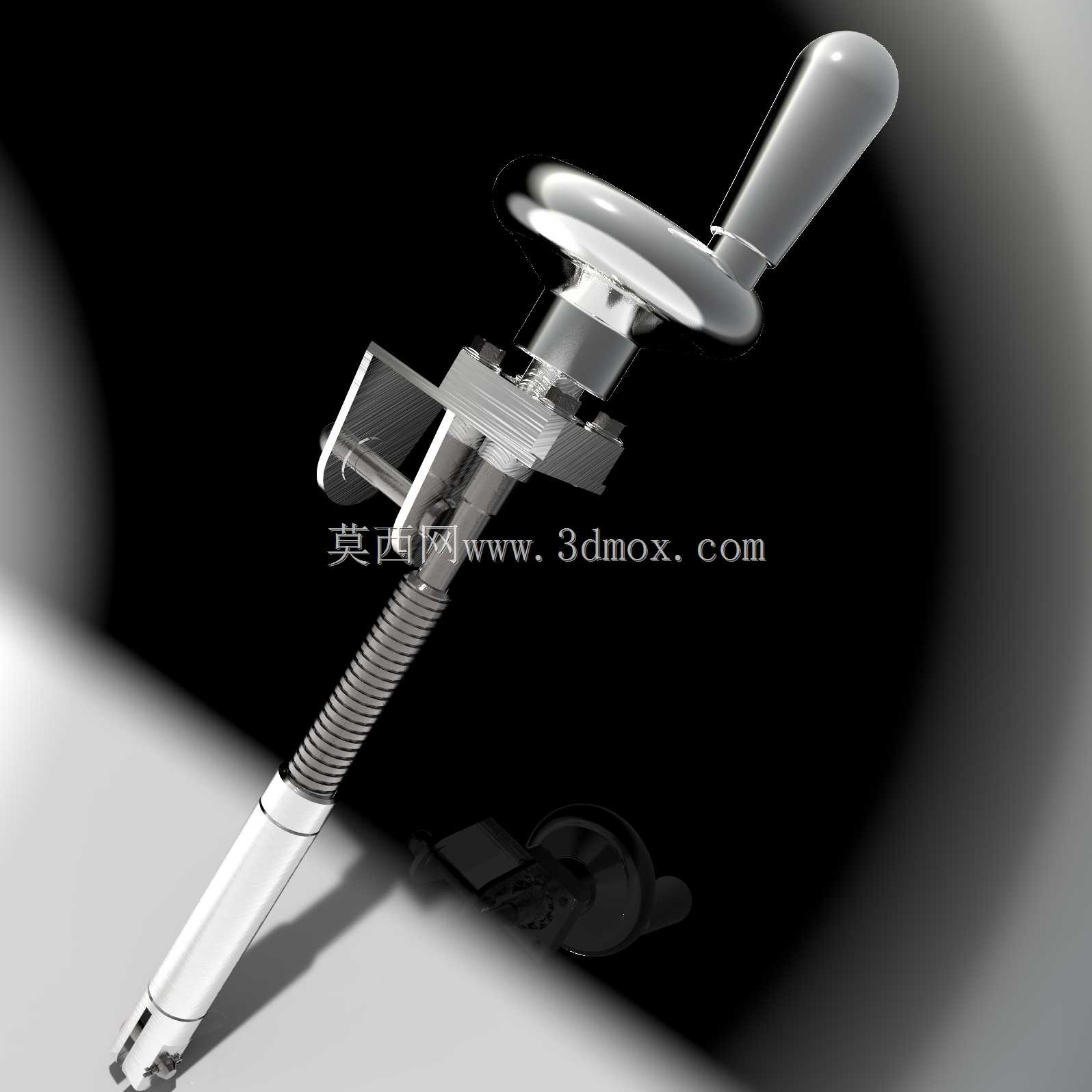

这款带轮盘调节的螺纹进给执行机构,多应用在需要小行程高精度直线位移输出的工装工位、小型专机的进给单元上,比如台式检测设备的测头进给、小型工装的夹紧位移输出、实验台架的位置微调场景,能在手动输入扭矩的前提下,稳定输出可控的直线推进量,不会出现普通滑杆推进的卡顿、窜动问题。从结构设计逻辑来看,顶端的金属轮盘是手动扭矩输入部件,轮盘内侧集成了小模数锥齿轮副,用来把垂直于进给方向的手轮转动力,换向传递到同轴的螺纹丝杆上,这种换向设计能让操作人员在设备侧面就能完成调节,不需要正对进给方向操作,适配很多安装空间局促的工位布局。丝杆部分采用的是梯形螺纹传动,相比滚珠丝杆成本更低,同时具备一定的自锁特性,当调节到目标位置后,不需要额外增加锁止部件就能保持位置,不会因为轴向负载出现回退,适合静态定位、低速进给的使用场景。丝杆末端的执行端做了扁位与安装孔设计,可以直接夹装压头、测头、定位块等不同功能的端头,不需要额外做转接件,降低配套设计的工作量。安装边界上,整个机构的主体外壳为圆柱形,最大外径不超过40mm,总长度根据行程不同控制在180mm到260mm区间,外壳上预留了两个径向的安装沉孔,可以直接通过螺栓固定在设备的立板或者安装支架上,不需要额外设计夹持座。在实际建模过程中,锥齿轮的啮合间隙做了0.02mm的预留,避免加工误差导致的卡滞,丝杆与外壳之间采用铜套导向,比直线轴承更耐粉尘,适配车间多尘的生产环境,手轮的外圈做了滚花处理,增大手动调节时的摩擦力,即便手上沾有少量切削液也能稳定转动。整个机构的传动比设置为3:1,也就是手轮转动三圈,丝杆进给一个导程,能实现更精细的位置调节,单圈进给量控制在0.8mm,满足微调场景的精度要求,不会出现转动一点就位移过大的问题。
