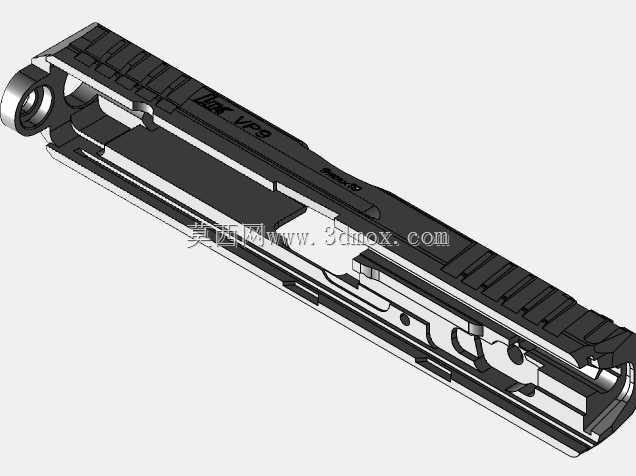

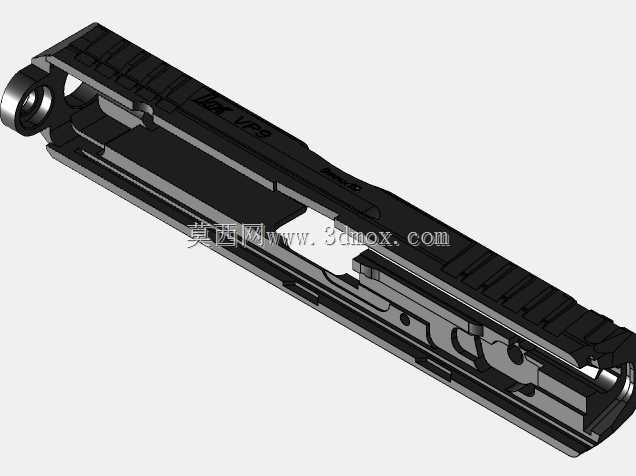

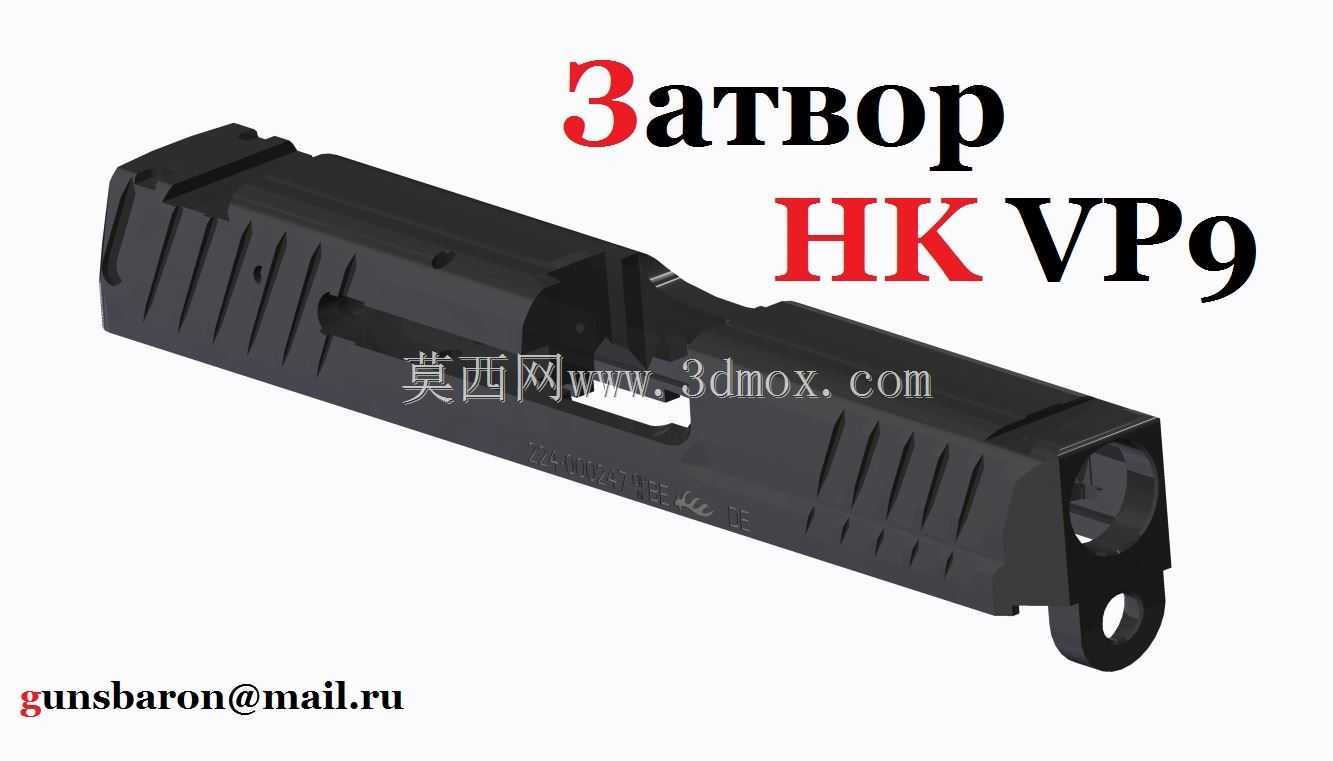

HKVP9手枪套筒闭锁结构三维数模

该结构件为手枪套筒闭锁组件，是半自动手枪核心受力部件之一，主要配用于HK VP9系列手枪，承担击发时闭锁弹膛、引导套筒往复运动、配合供弹与抛壳动作的核心功能。在实际枪械运作流程中，该部件随套筒在后坐力作用下沿套筒座导轨完成后坐、复进循环，闭锁支撑面在击发瞬间承受膛压带来的轴向冲击力，其结构强度、配合精度直接影响枪械射击可靠性与使用寿命。从设计逻辑来看，该组件整体采用长条形框架式结构，上部设置连续防滑齿槽，方便射手手动拉动套筒完成上膛、故障排除操作；内部铣削出与枪管配合的闭锁支撑槽，加工时严格控制支撑面的平面度与角度公差，保证闭锁时枪管与套筒的配合间隙控制在合理区间，避免击发时出现弹膛晃动影响射击精度。组件前端设置铰接配合孔，用于连接枪管尾部铰接结构，后坐过程中配合枪管完成偏移开锁动作，内部空腔预留抛壳挺、击针组件的运动空间，侧壁开设的减重槽在保证结构强度的前提下降低整体运动质量，减小后坐过程中套筒的撞击冲量，提升射击时的操控稳定性。安装边界方面，该组件两侧的导向凸台与套筒座上的导轨槽为间隙配合，配合公差控制在0.02-0.05mm区间，既保证往复运动顺畅无卡滞，又避免间隙过大导致套筒晃动影响射击精度；组件总长度适配标准VP9手枪套筒的安装空间，内部各让位槽的位置与尺寸严格匹配击针、抽壳钩、抛壳挺等内部零件的运动行程，不会出现运动干涉问题。在行业应用场景中，这类高精度枪械部件三维数模可用于枪械结构原理教学、战术配件适配改装设计、模拟训练器材开发等场景，结构设计时充分考虑了零件的加工工艺性，外部复杂型面可通过五轴铣削一次成型，内部槽位可通过线切割与铣削组合加工完成，各受力部位做了圆角过渡处理，避免应力集中导致部件在反复受冲击过程中出现开裂失效。
