阿兰德空间凸轮间歇传动机构结构

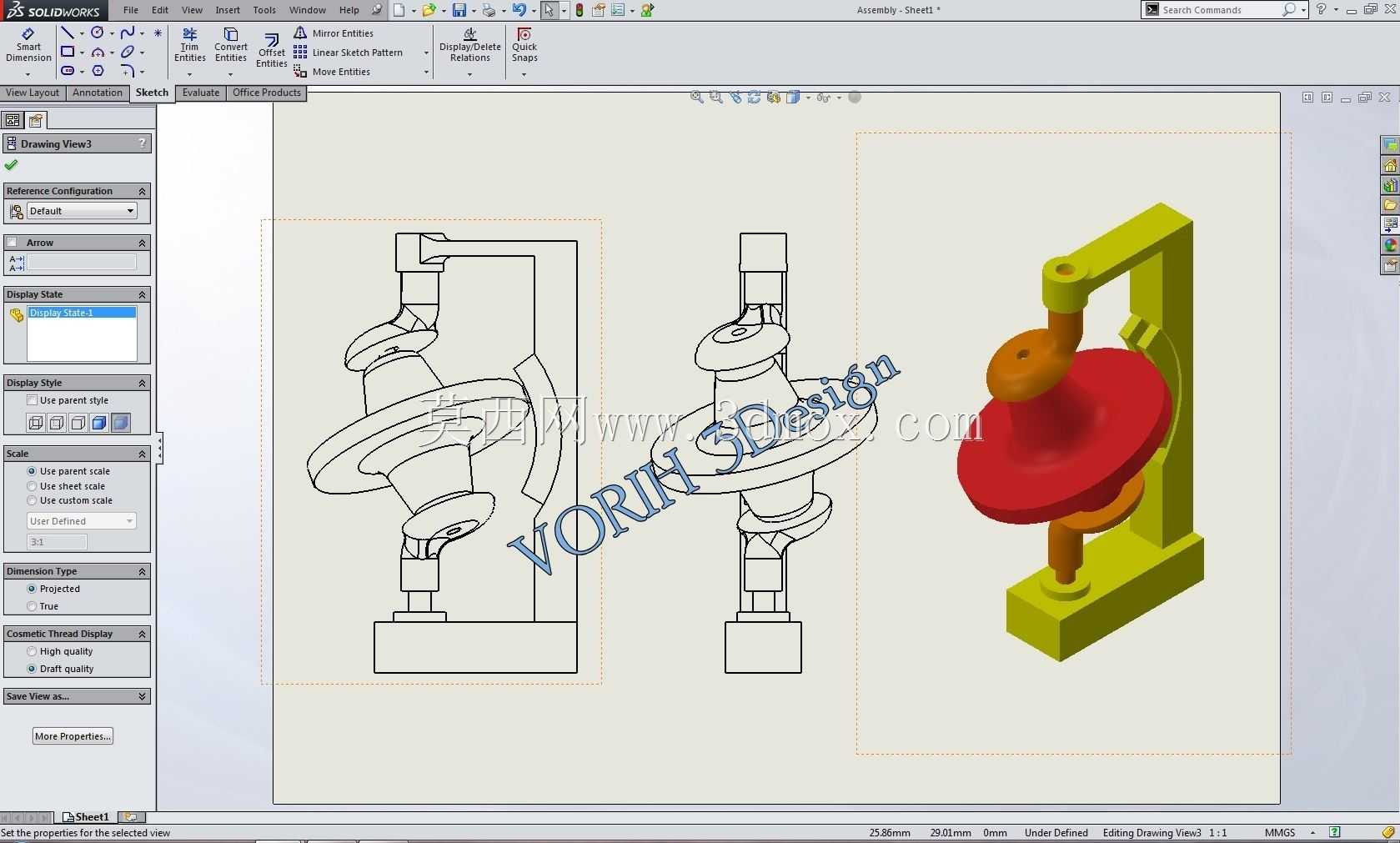

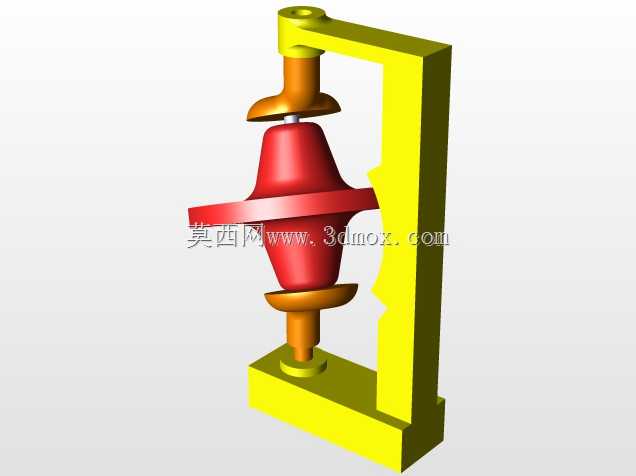

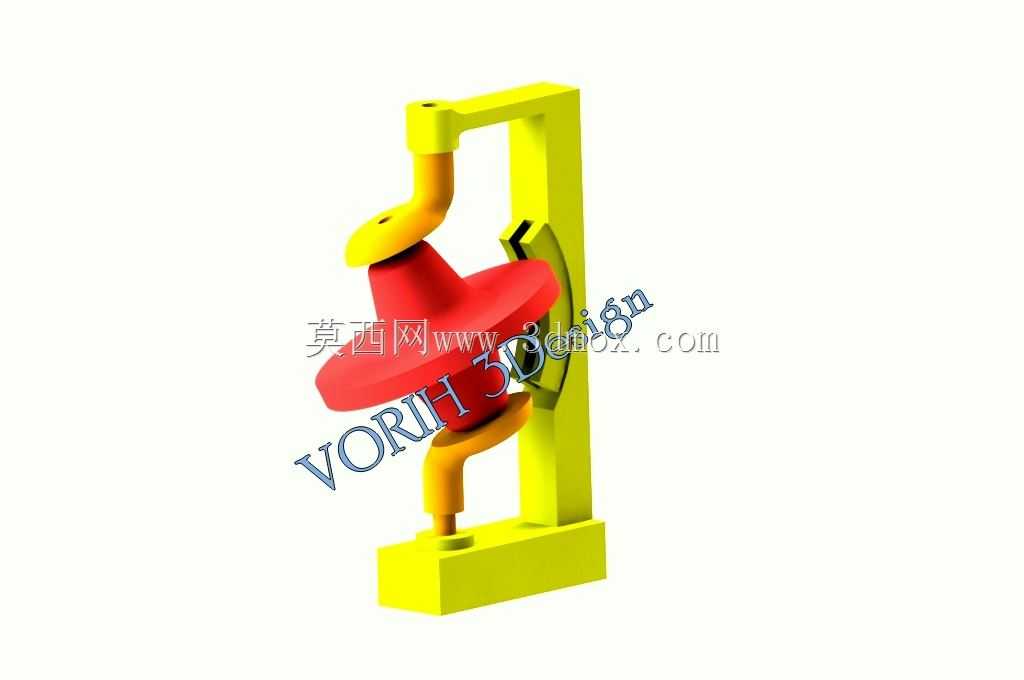

在自动化装配、轻工包装、精密分度转台这类需要间歇步进送料的工位上，阿德拉凸轮机构的应用占比一直不低，这类空间凸轮结构的核心优势，就是能通过固定的凸轮廓线，把输入端的连续回转运动，直接转化为输出端的间歇式定角度转动，不需要额外搭配槽轮、棘轮的锁止组件，就能在停歇阶段实现稳定的位置自锁，避免工位偏移。从结构布局来看，这套机构采用立式框架安装形式，底部的矩形安装座预留了标准的螺栓固定孔位，安装时可以直接固定在设备的安装基板上，不需要额外设计转接支架，整体安装边界的长宽尺寸控制在紧凑范围内，不会占用过多的设备内部安装空间，适配中小型自动化设备的内部布局要求。设计这套结构时，核心的计算难点集中在空间凸轮的廓线拟合上，不同于平面凸轮的二维轮廓设计，这类空间交错轴传动的凸轮，需要结合输出端的分度角、动停比、运动冲击系数来逐点拟合廓线曲率，既要保证转动阶段的输出件运动平滑，减少刚性冲击，也要保证停歇阶段凸轮与从动件的接触弧面完全贴合，避免出现回程间隙。从动件采用两端带轴颈的支撑结构，上端和下端的轴颈分别嵌入框架的对应安装孔内，转动时的径向跳动量可以控制在极小范围内，保证分度定位的精度。实际应用中，这类机构常被用在多工位转盘的驱动端，比如小零件的检测工位、胶囊填充的转台驱动、小五金件的装配步进送料，相比槽轮机构，它的动停比可以根据实际生产节拍灵活调整，不需要更换核心零件，只需要调整凸轮廓线就能适配不同的节拍要求；相比棘轮机构，它的传动噪音更低，传动过程没有棘爪的啮合冲击，适合高速运转的轻载自动化工位。结构的受力路径也经过了优化，凸轮与从动件的接触区域采用面接触形式，相比点接触的空间凸轮结构，接触应力更小，零件的磨损速度更慢，日常维护只需要定期在接触曲面涂抹润滑脂，不需要频繁更换易损件。安装时需要注意框架的上下安装孔的同轴度公差，要是同轴度偏差过大，会导致从动件转动卡滞，加剧廓面的磨损，输入端的动力连接可以直接搭配小型减速电机，不需要额外增加传动链，整体结构的集成度很高，适合设备设计人员直接参考进行结构适配，也可以作为间歇传动机构的教学演示样件，直观展示空间凸轮的传动原理。
