MP44突击步枪枪栓托架结构设计

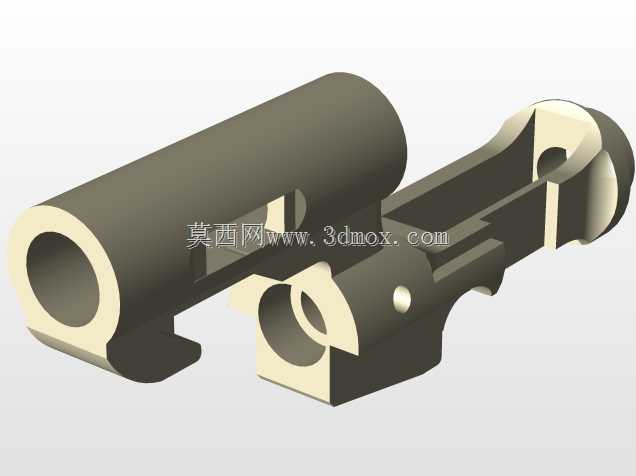

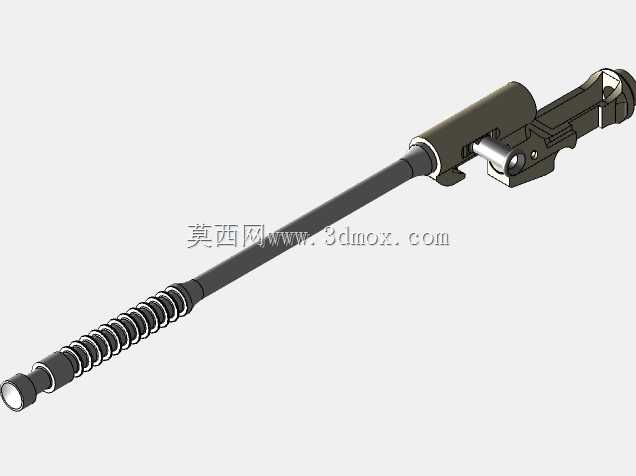

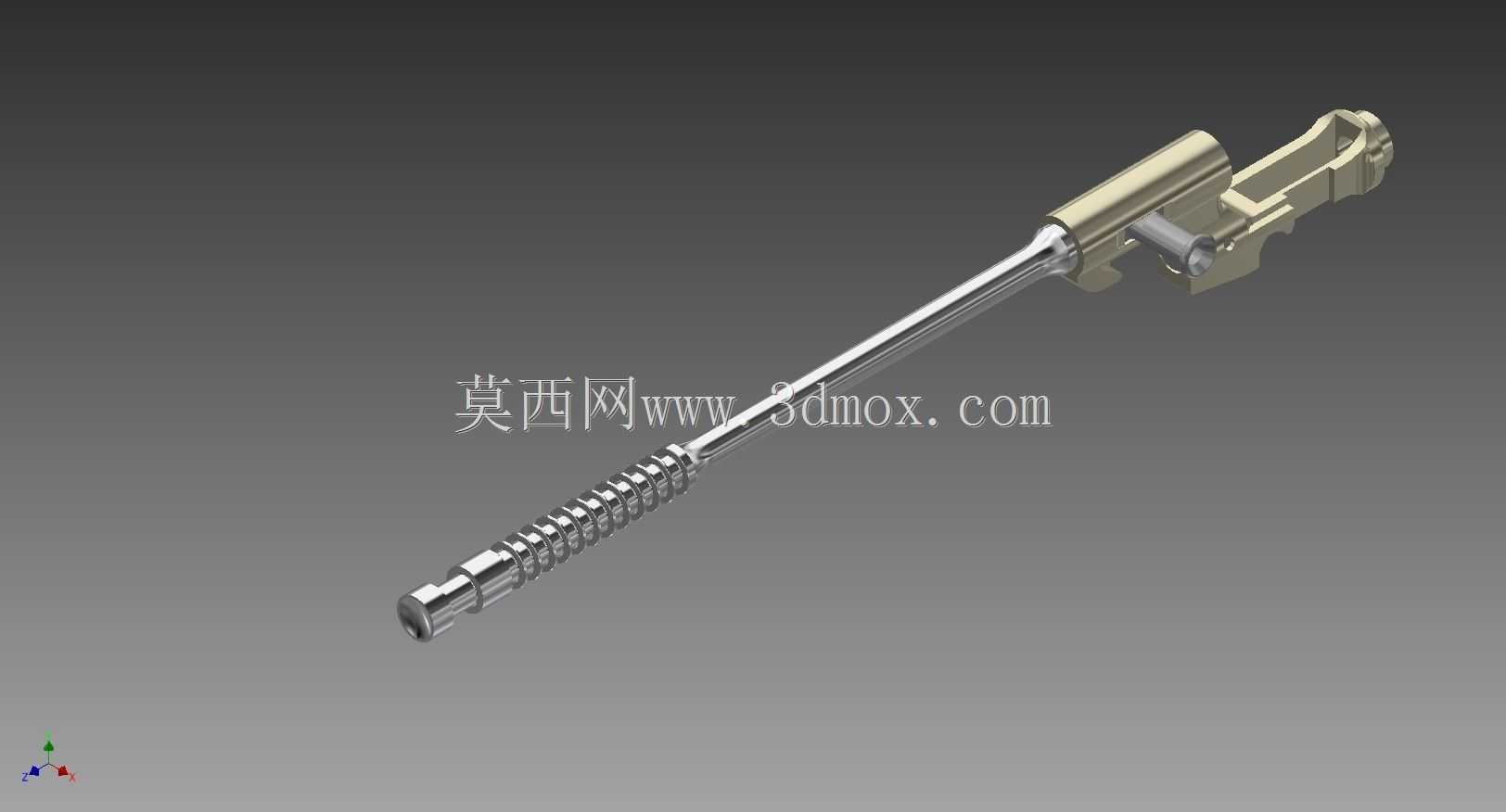

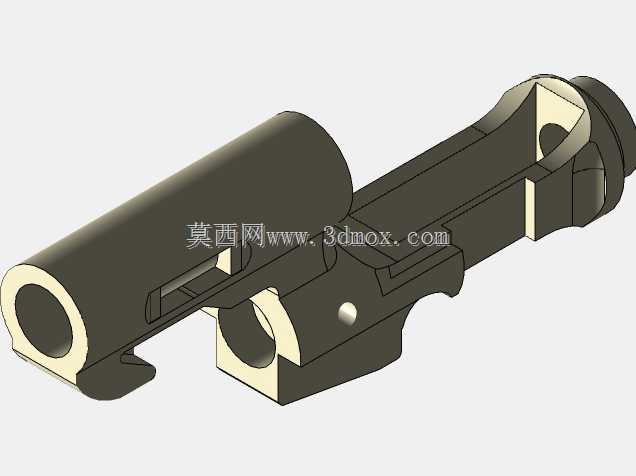

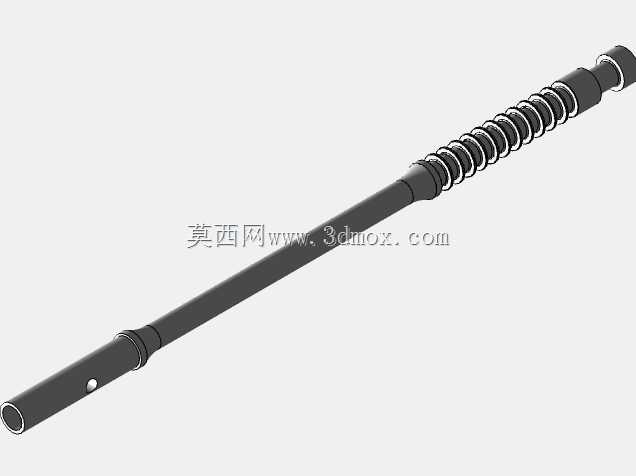

在轻武器结构设计领域，自动机组件的运行平顺性直接决定整枪的射击可靠性与寿命表现，枪栓托架作为自动机往复运动的核心承载构件，承担着衔接枪机框、导杆与复进簧的关键作用，是突击步枪自动循环流程中不可或缺的传动载体。本次呈现的结构件对应MP44（即STG44）突击步枪的枪栓托架总成，设计过程中完全还原实枪的装配逻辑，未包含独立螺栓零件，所有配合面的公差设定均围绕实枪射击时的往复运动工况展开。从实际应用场景来看，该构件位于机匣内部的自动机运动通道内，射击时随枪机框一同完成后坐、压缩复进簧、推弹上膛的全流程动作，需要承受枪机闭锁时的局部冲击力，同时为复进簧提供稳定的导向支撑，避免簧体在压缩伸展过程中出现偏磨、卡滞的问题。设计思路上优先保障构件的运动同轴度，前端的杆状延伸段与机匣内的导向槽精准配合，后端的承托结构与复进簧端面完全贴合，侧面的卡位结构与枪机框的对应槽位匹配，确保自动机循环过程中不会出现径向窜动。外形尺寸方面，构件整体沿枪管轴线方向延伸，总长匹配机匣内部自动机的行程边界，最大外径不超过机匣内部通道的安装极限，各凸起结构的位置完全避让机匣内的抛壳挺、击锤等相邻零件，装配时可沿导向槽直接滑入到位，无需额外调整配合间隙。从结构特性来看，托架主体采用一体化切削的构型逻辑，表面的防滑纹理区域对应射手操作拉机柄时的手动上膛受力位置，握持施力时不会出现打滑，各转角位置均做了圆弧过渡处理，避免应力集中导致的构件疲劳断裂，同时减少运动过程中与机匣内壁的刮擦阻力。在实际的结构验证环节，该托架的运动行程与复进簧的压缩量完全匹配，后坐到位时的缓冲接触面与机匣尾端的抵靠位置对齐，不会出现撞击偏斜的问题，推弹上膛过程中托架的导向作用可保证枪机平稳推送弹药进入弹膛，闭锁支撑面的受力传递路径直接，不会产生额外的力矩损耗。对于轻武器结构设计从业者而言，该结构可作为中间威力弹药突击步枪自动机布局的参考样本，其托架与复进簧、枪机框的配合逻辑，可迁移到同类自动武器的结构设计中，帮助优化自动机的运动平顺性，降低射击过程中的故障概率。
