DIP封装IC引脚对准插装辅助工装

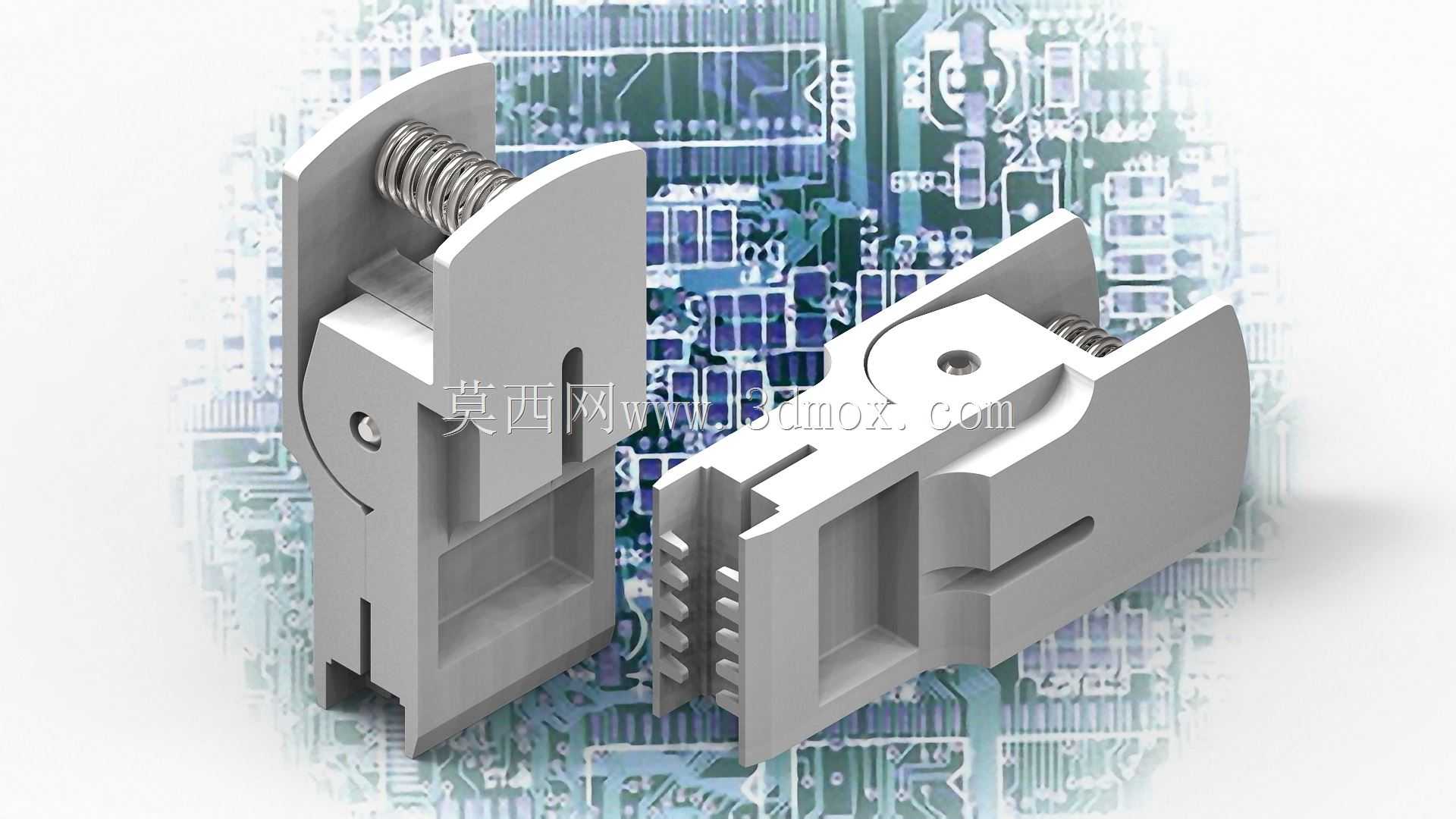

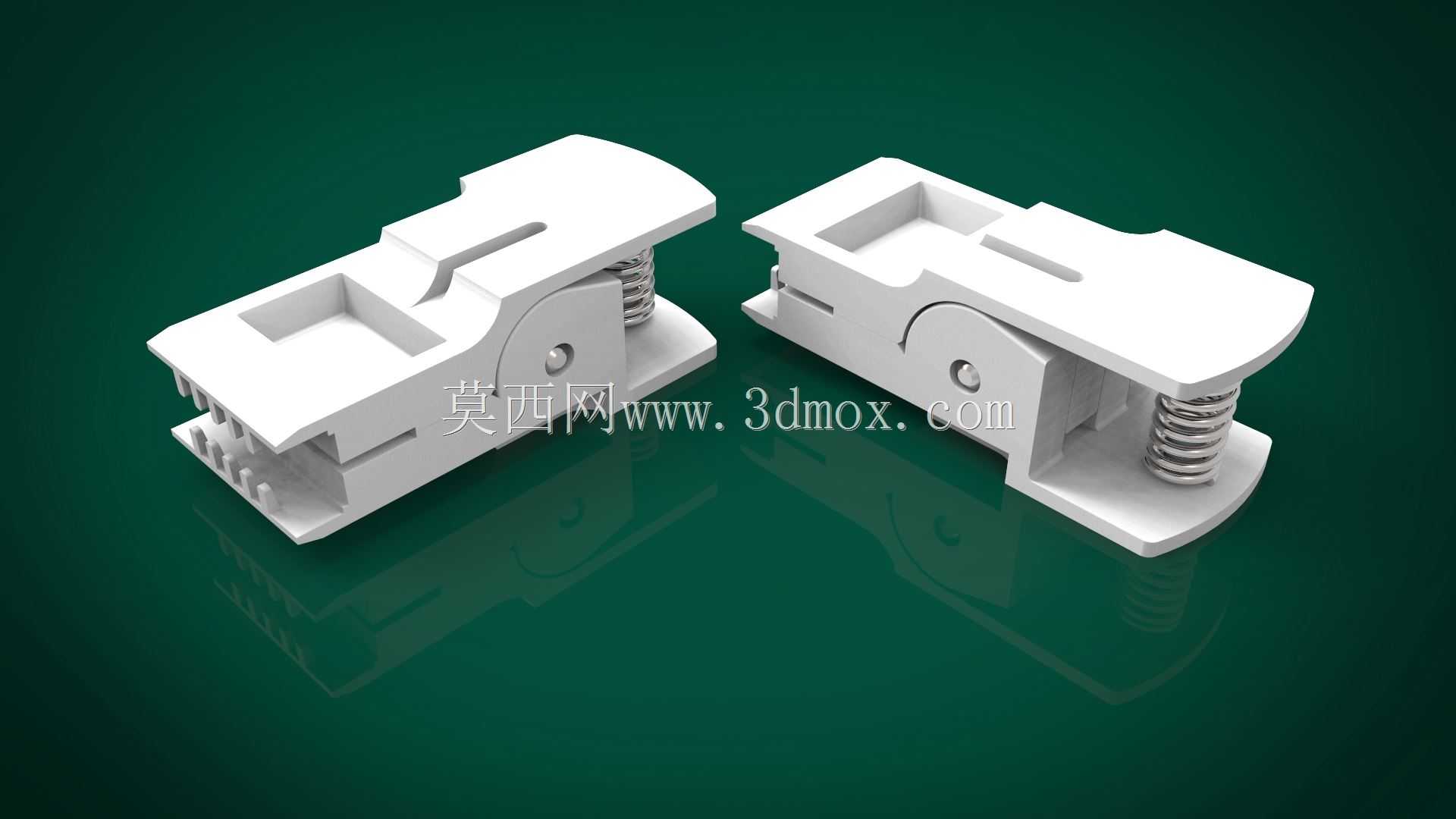

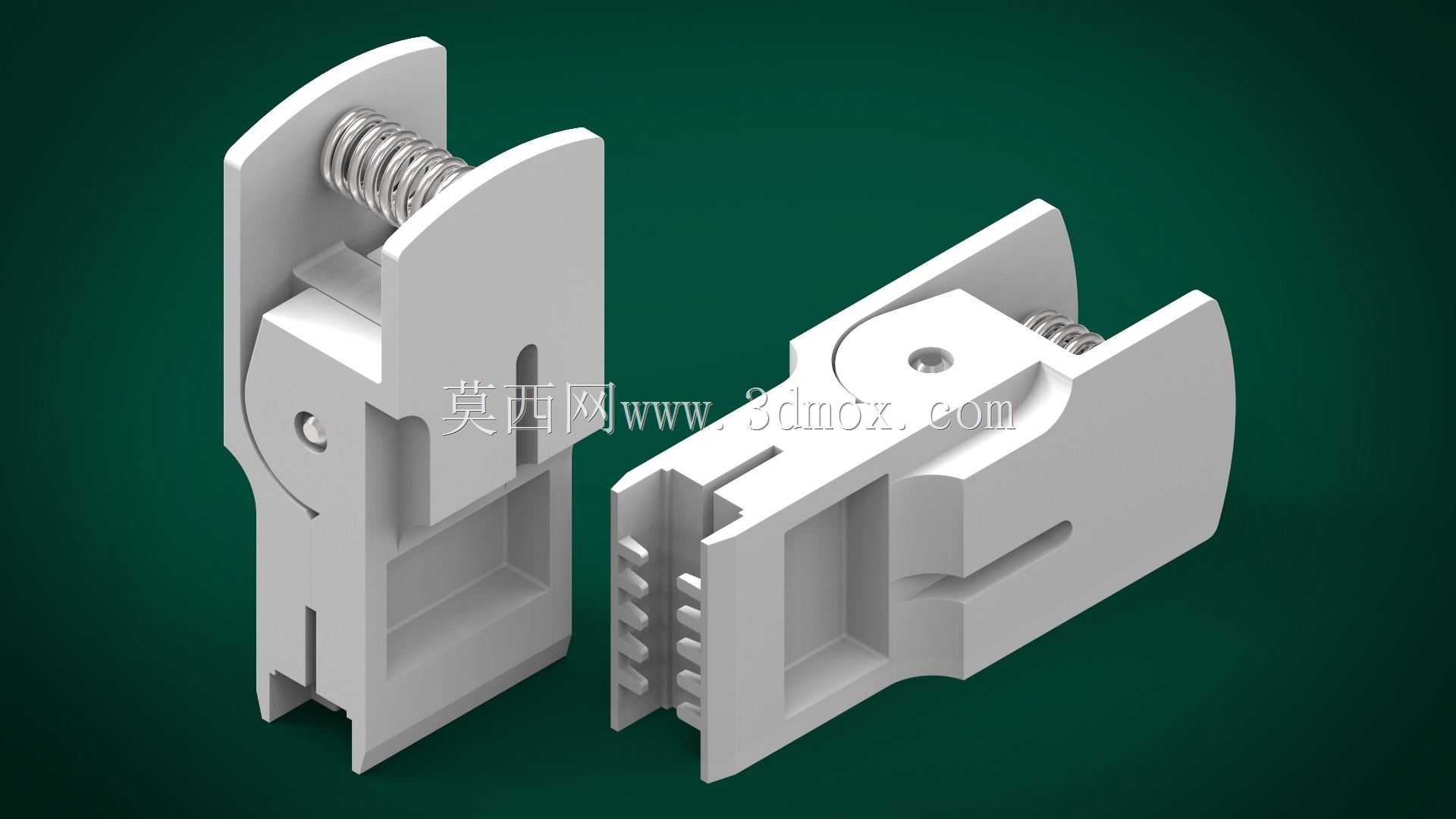

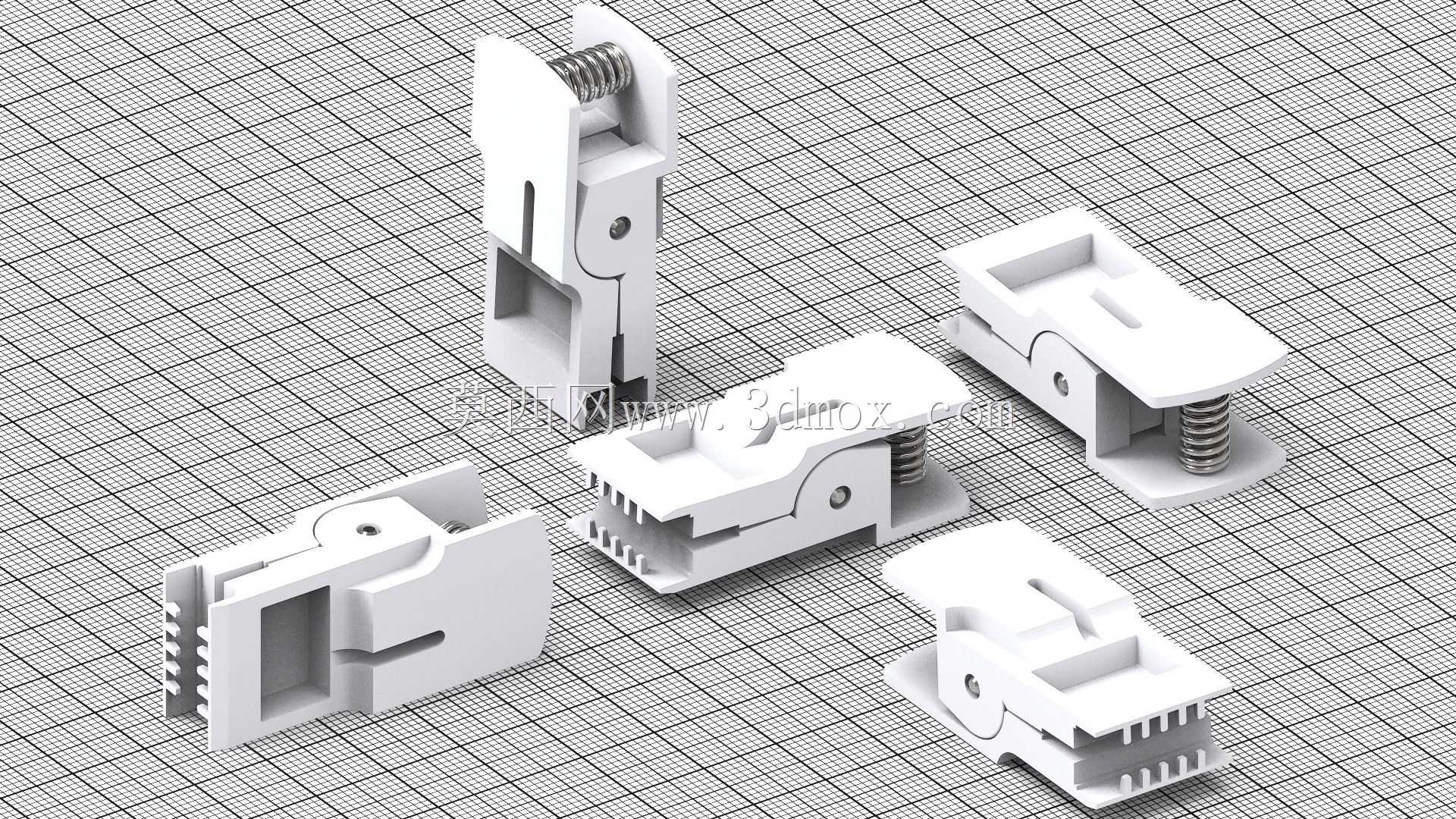

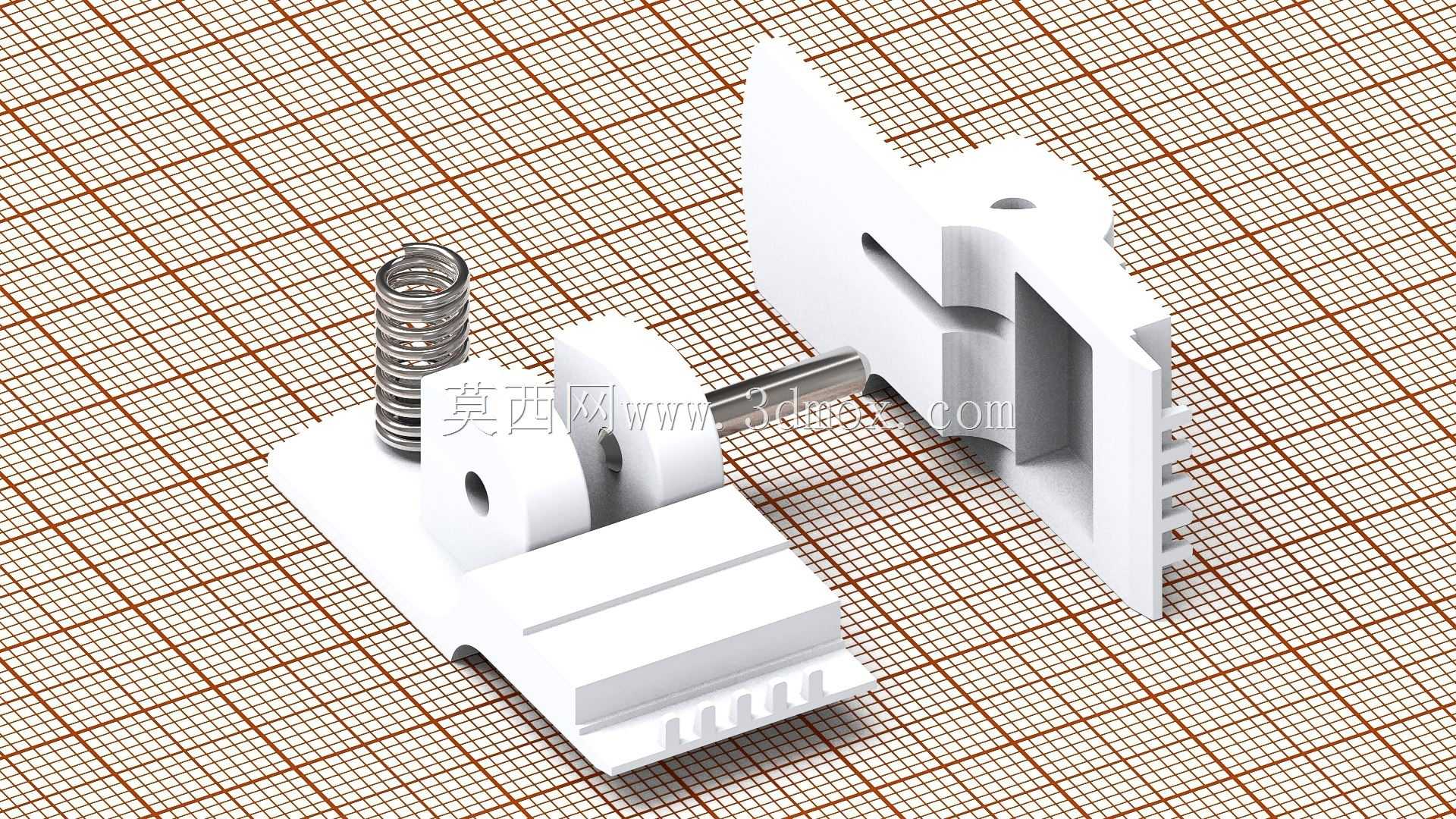

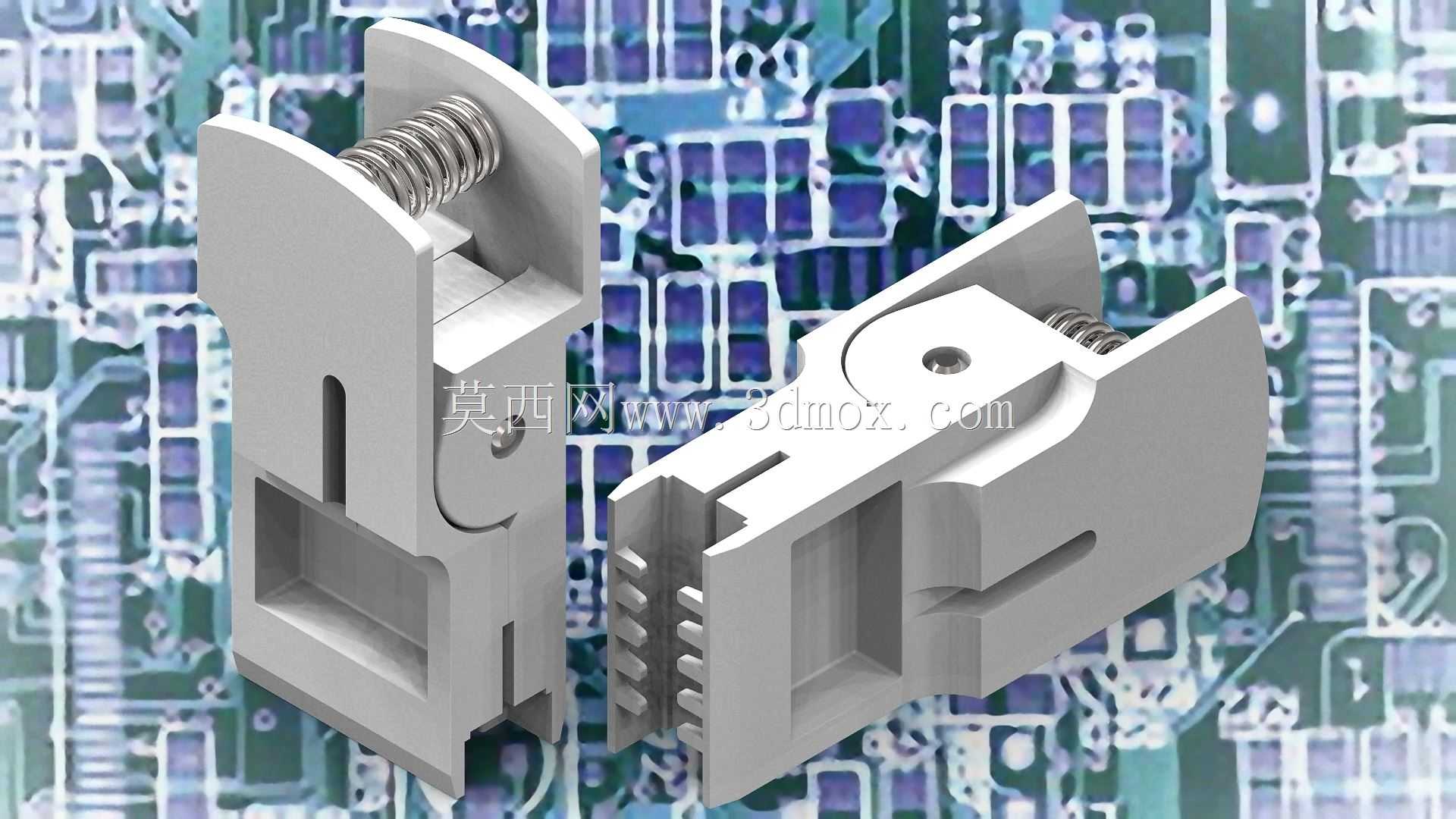

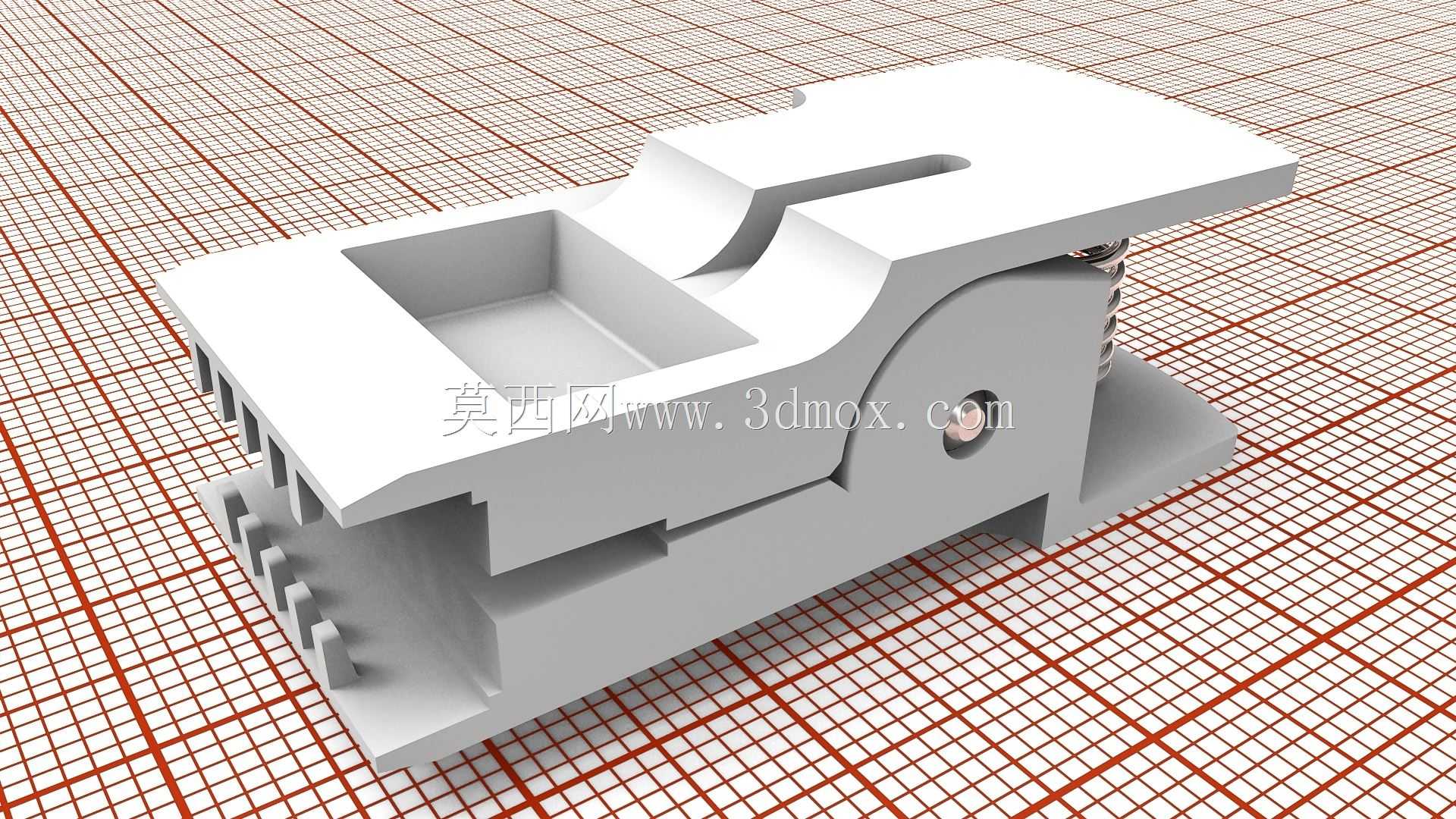

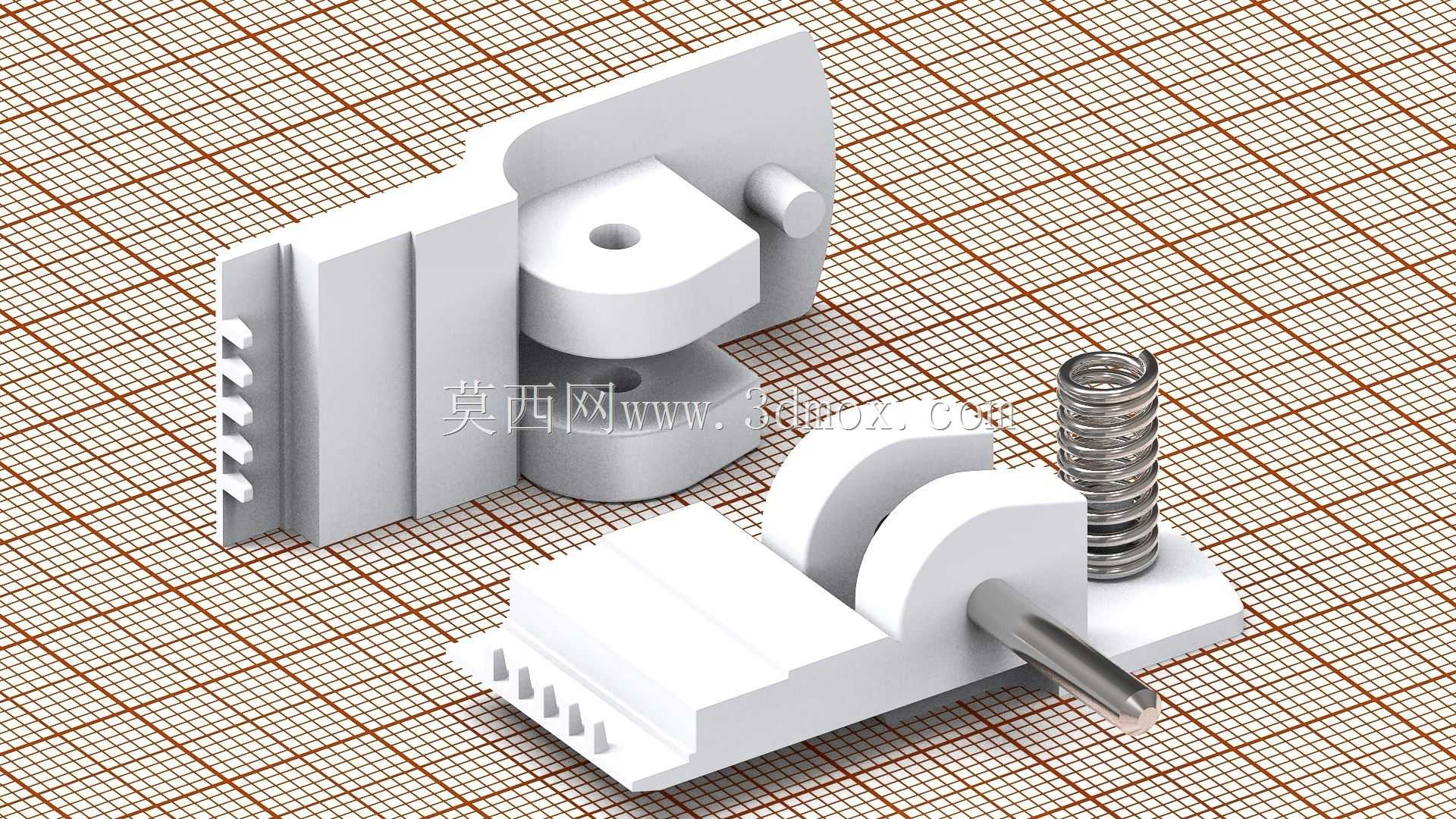

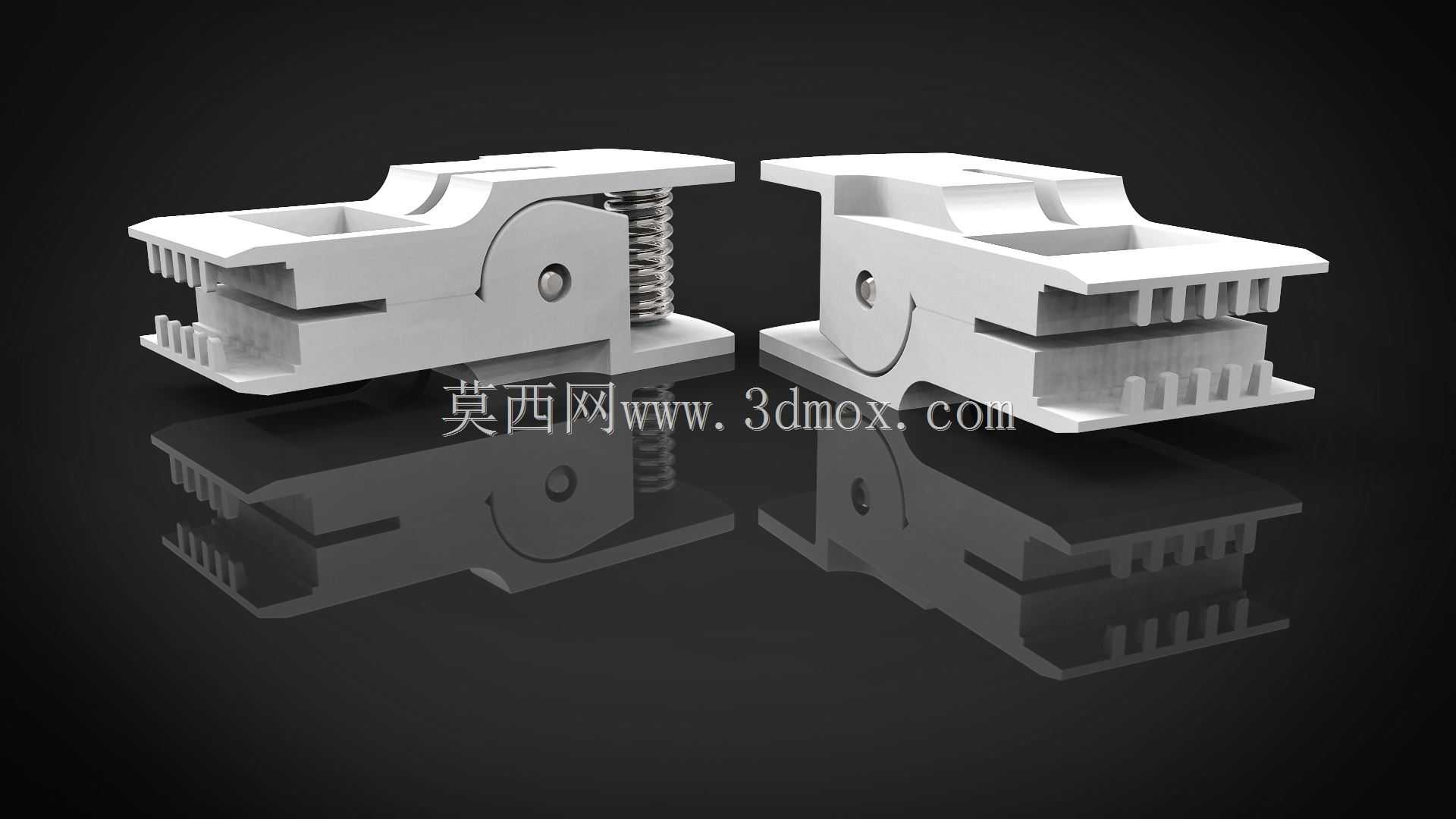

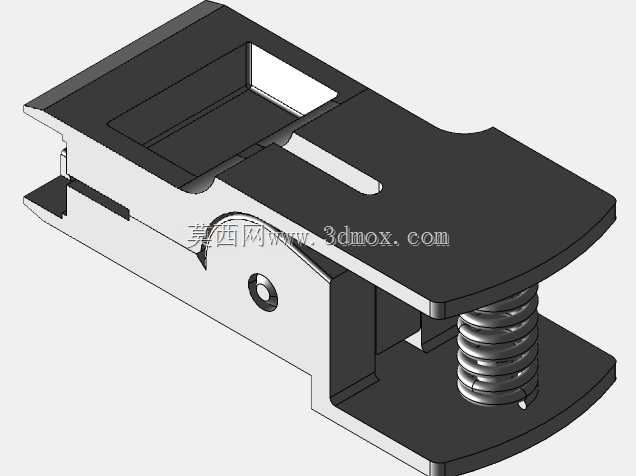

在通孔插装类电路板的小批量试制、维修返修场景里，不少从业者都遇到过直插IC引脚对位不准、插装时引脚弯折、压入力度不均导致焊盘损伤的问题，这款辅助装置正是针对这类实操痛点设计的作业工装。它的核心作用是在IC插入PCB对应插座或焊孔的过程中，对芯片外壳提供均匀的导向与压持力，避免人工直接按压芯片时出现的受力偏移，尤其适配DIL、DIP这类标准双列直插封装的半导体器件，初始适配规格为引脚间距2.54mm、14引脚的常规芯片，对应压合行程匹配15.5mm长度的压簧参数，整体结构采用分体式夹装设计，依靠内置弹簧提供持续的弹性压持力，作业时先将IC卡入装置的定位卡槽内，卡槽的限位结构刚好贴合双列直插芯片的塑封外壳边缘，让两侧引脚自然对准下方的焊孔或插座导向口，再通过按压装置的施力端，就能将压力均匀传递到芯片整个塑封端面，避免单指按压时的局部应力集中，从根源上减少引脚歪折、芯片倾斜插入的问题。装置的夹装腔体预留了足够的尺寸余量，除了标准14脚DIP芯片外，只要引脚间距、外壳宽度匹配的同类型直插器件，都可以通过调整卡槽的适配范围来兼容使用，整体外形采用窄体式设计，在高密度排布元件的PCB板上作业时，不会干涉周边已经焊接完成的元件，不会因为工装体积过大碰歪周边的阻容元件引脚。结构上没有复杂的传动零件，仅依靠弹簧复位与机械限位实现功能，主体采用耐磨的硬质塑料材质制作，长期反复使用也不会出现卡槽磨损导致的定位偏移问题，压簧的弹力经过匹配调校，既能够提供足够的压入力让芯片顺利到位，又不会因为力度过大压裂芯片塑封外壳或者损伤PCB焊盘。对于电子爱好者的手工焊接、小批量产线的补焊工位、售后维修台的芯片更换作业来说，这类小工装能大幅降低直插IC的插装不良率，减少因为引脚弯折修正带来的作业时间浪费，同时也能避免人工插装时手指直接接触芯片引脚带来的汗渍污染，降低引脚氧化导致的虚焊风险。装置的导向槽做了微小的倒角处理，芯片放入时不需要刻意对准就能滑入定位位置，操作门槛很低，即使是没有太多插装经验的新手，也能借助它完成整齐规范的IC插装作业，不会出现引脚歪扭、插入不到位的问题。
