轻量型枪械配套消音装置结构设计

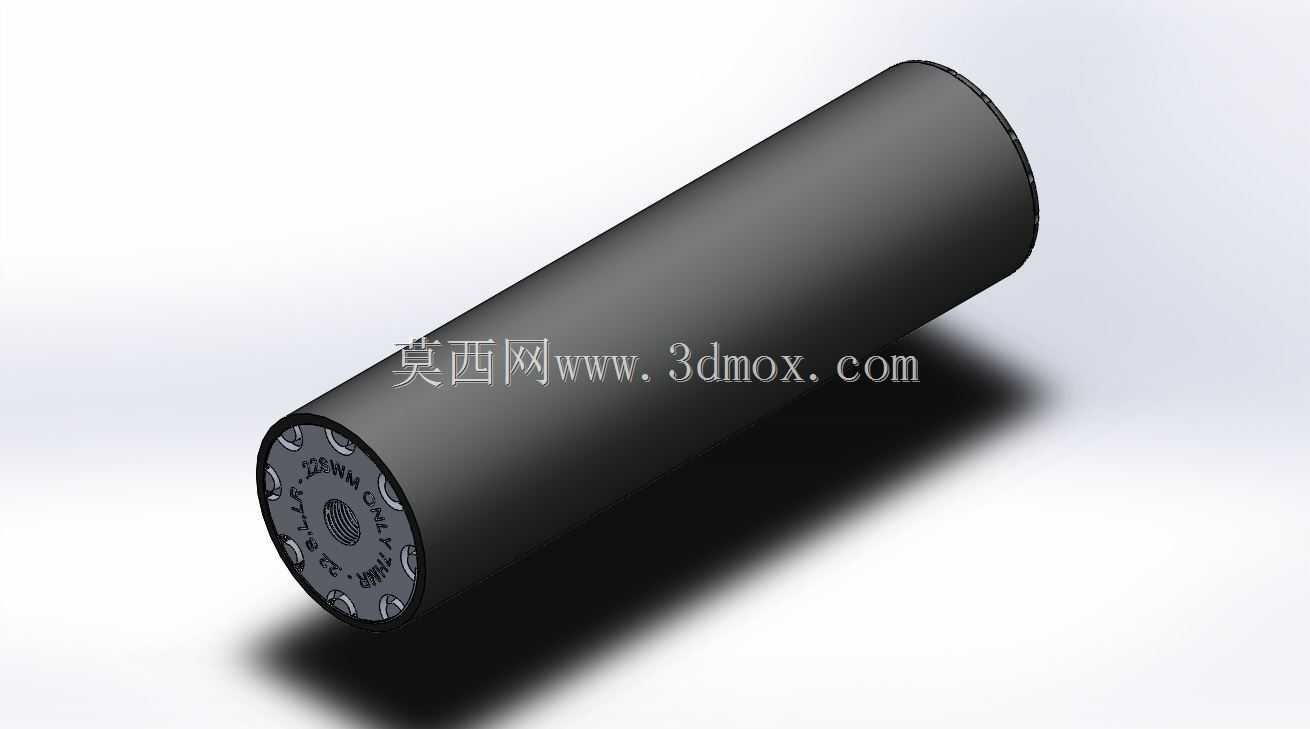

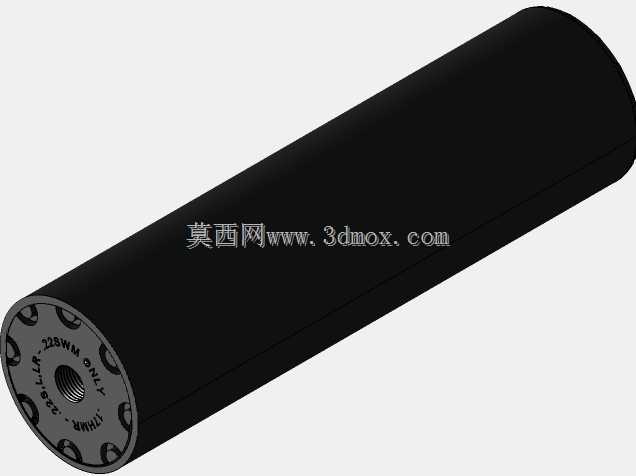

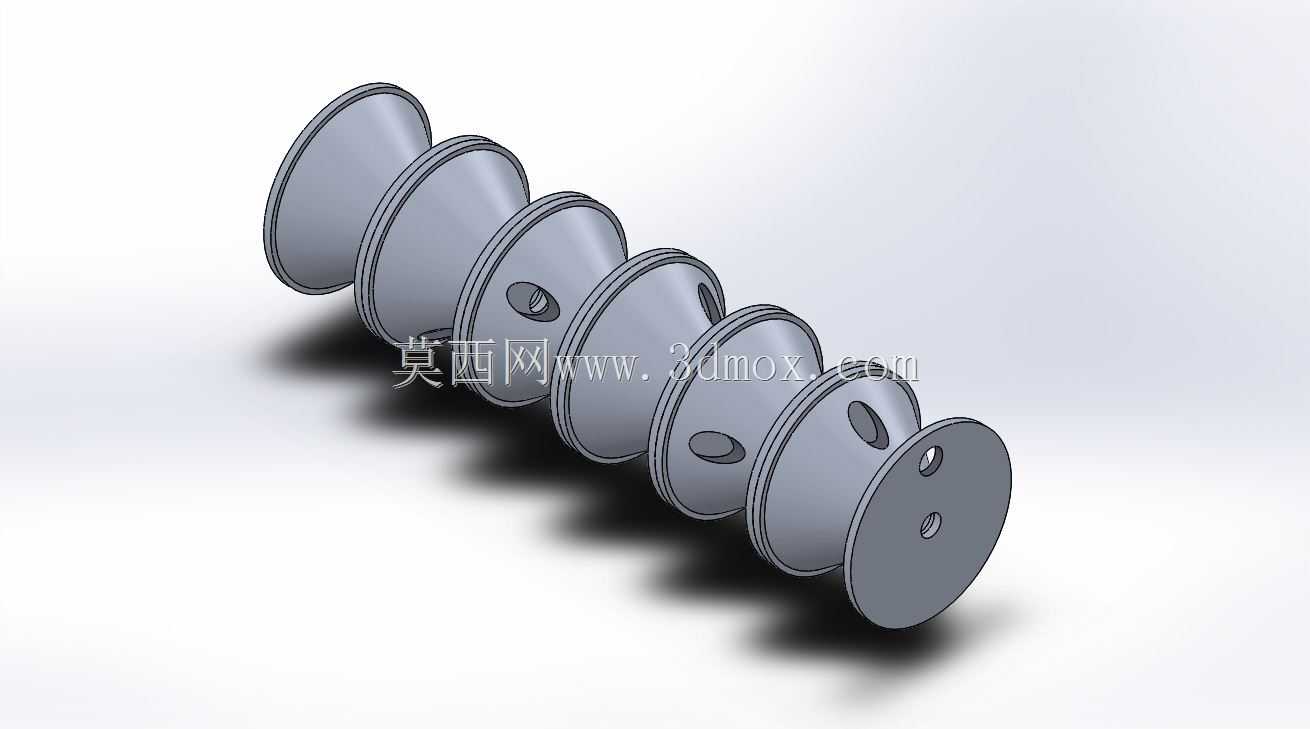

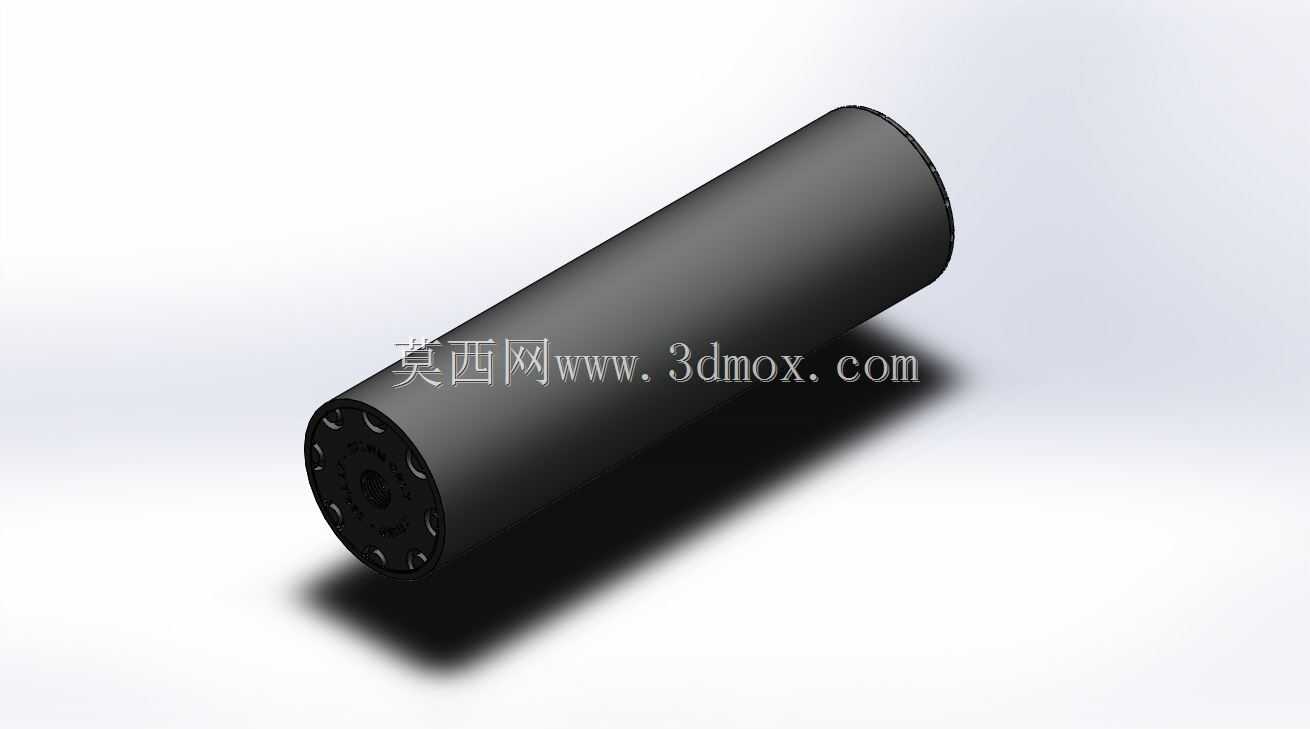

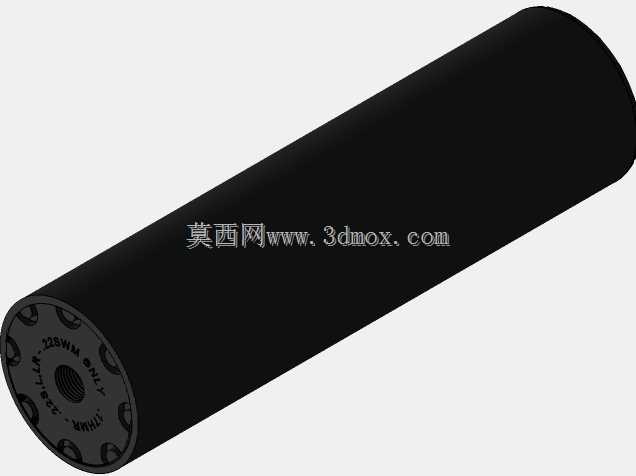

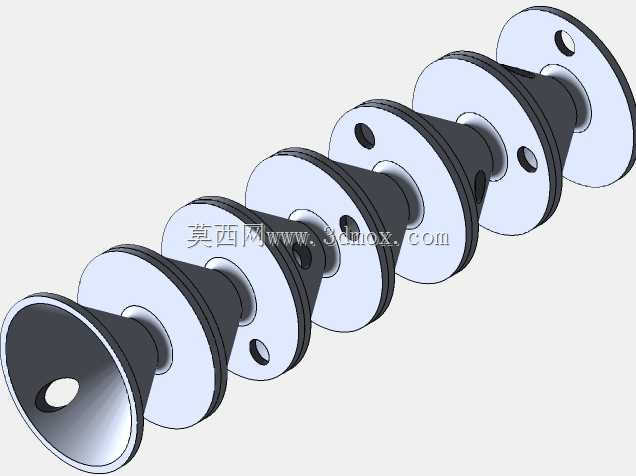

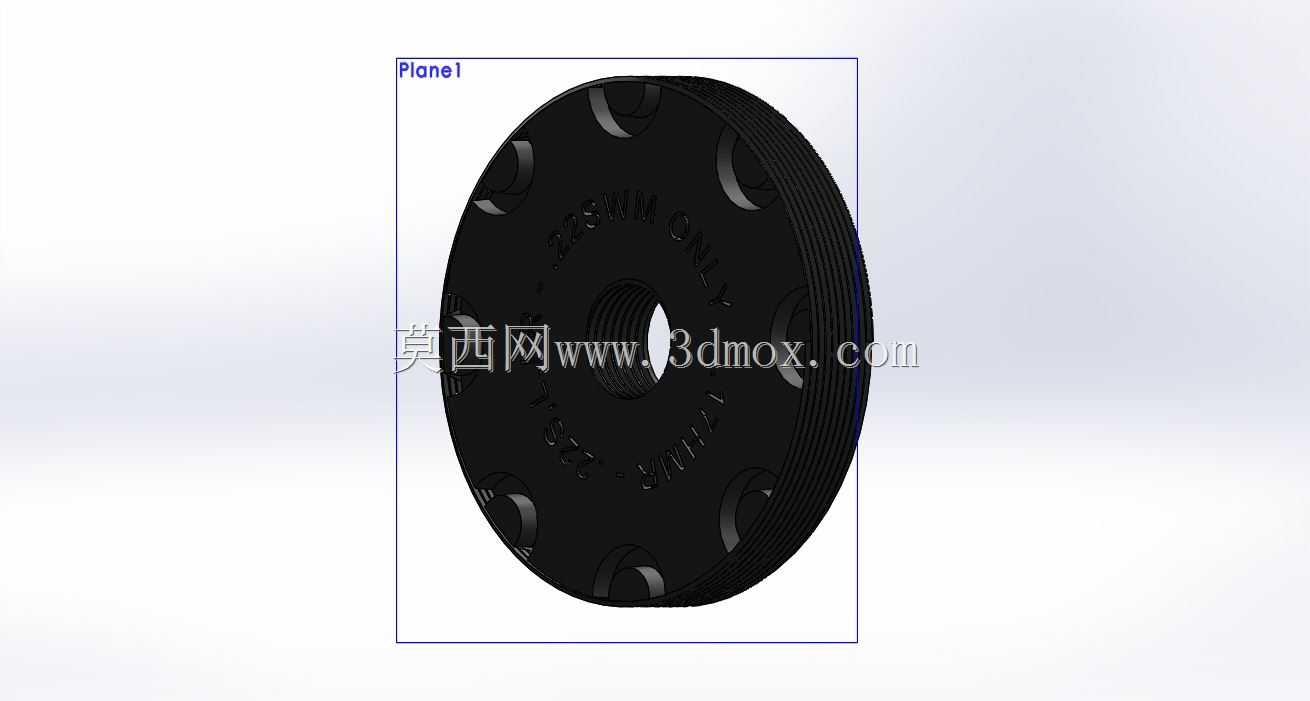

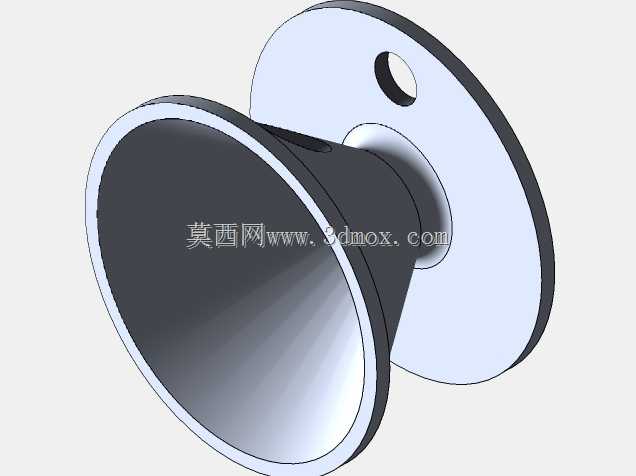

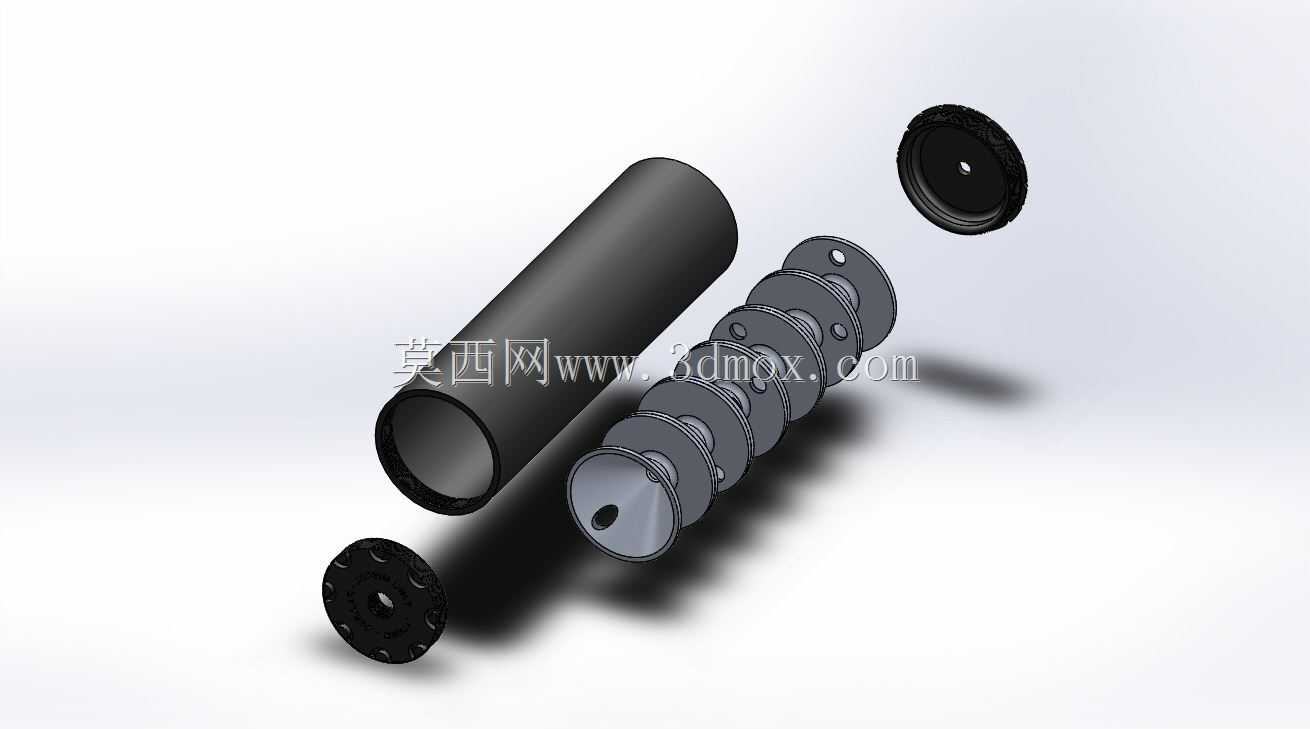

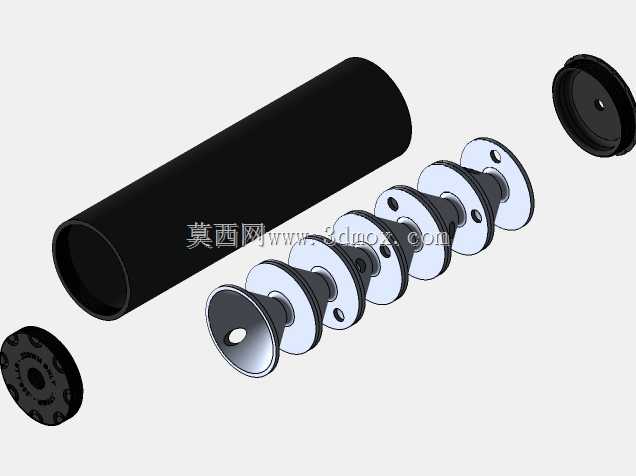

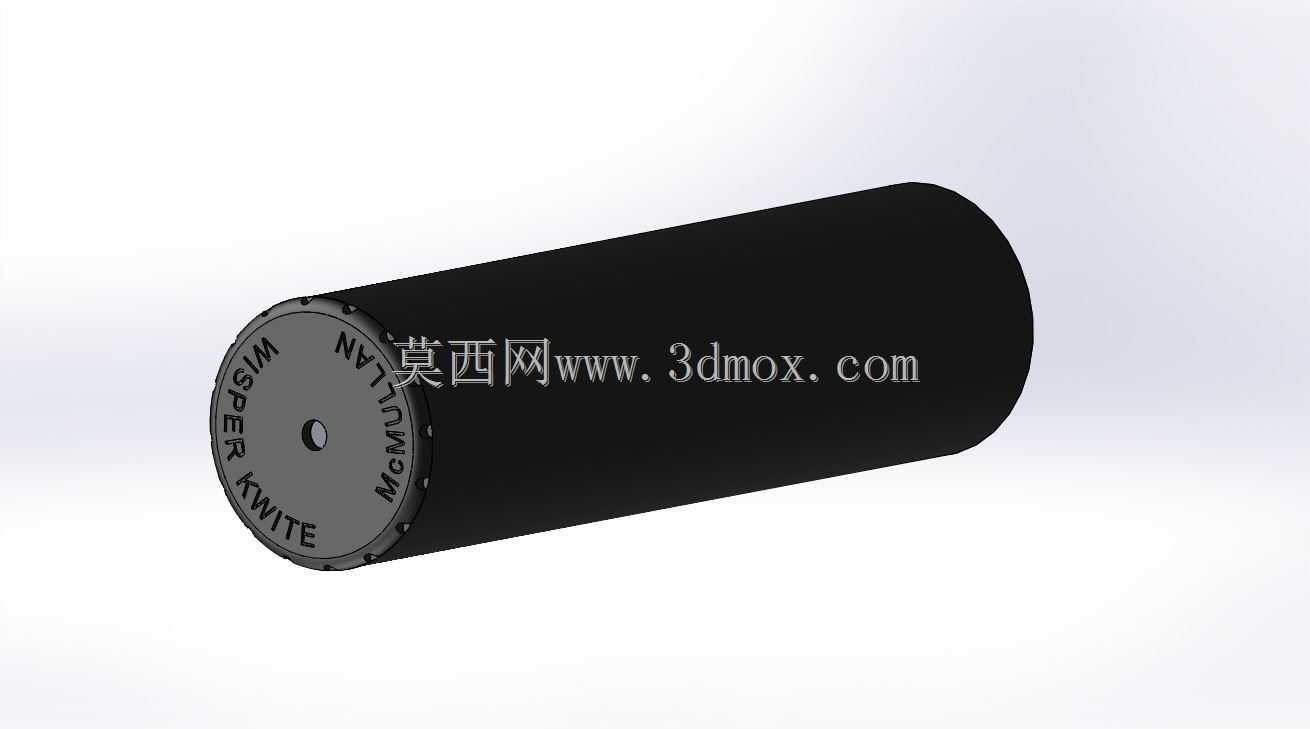

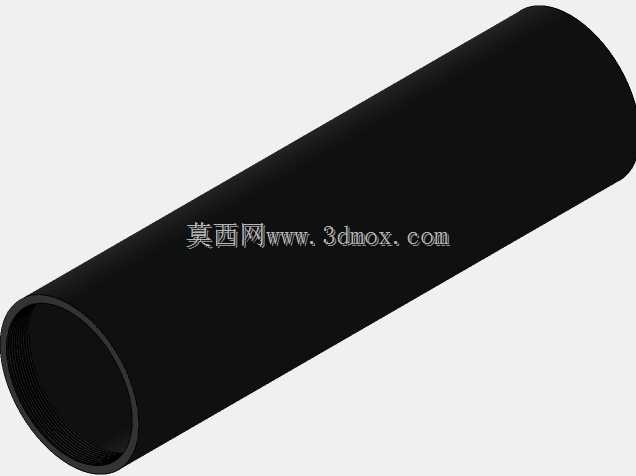

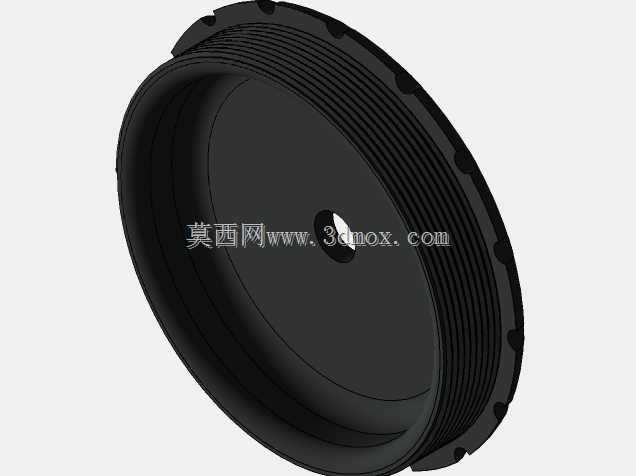

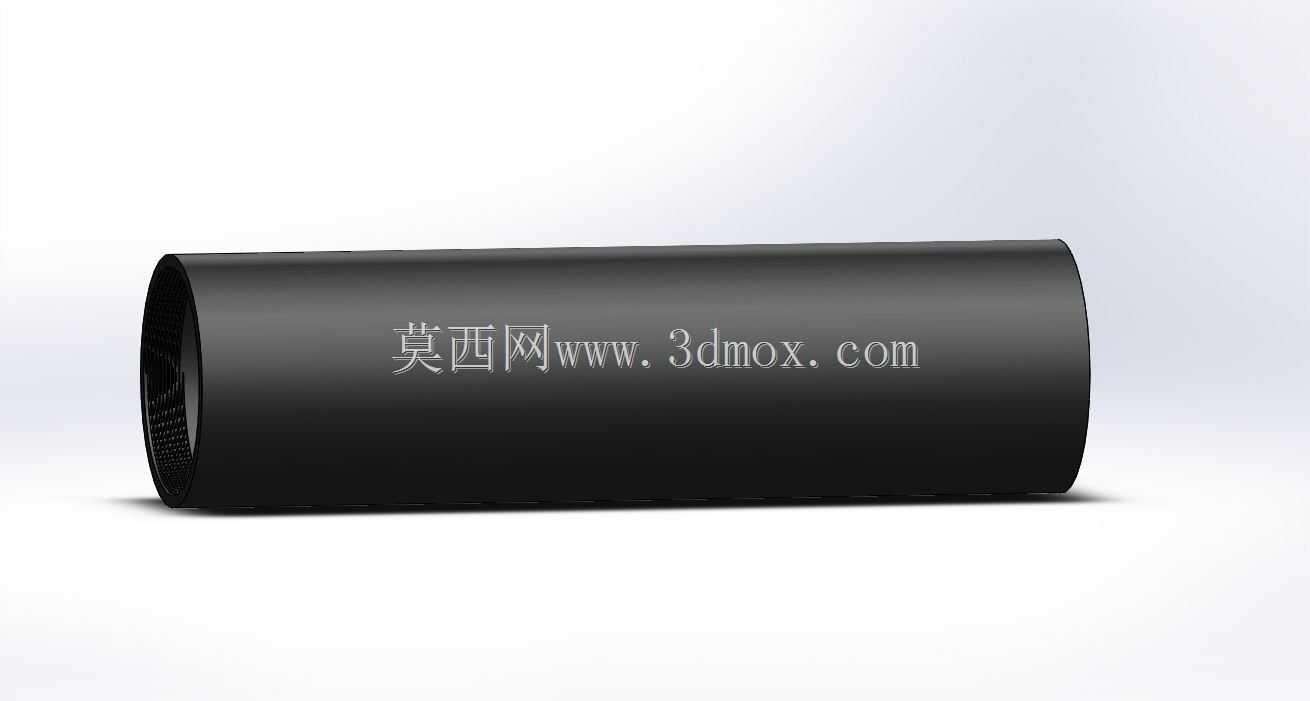

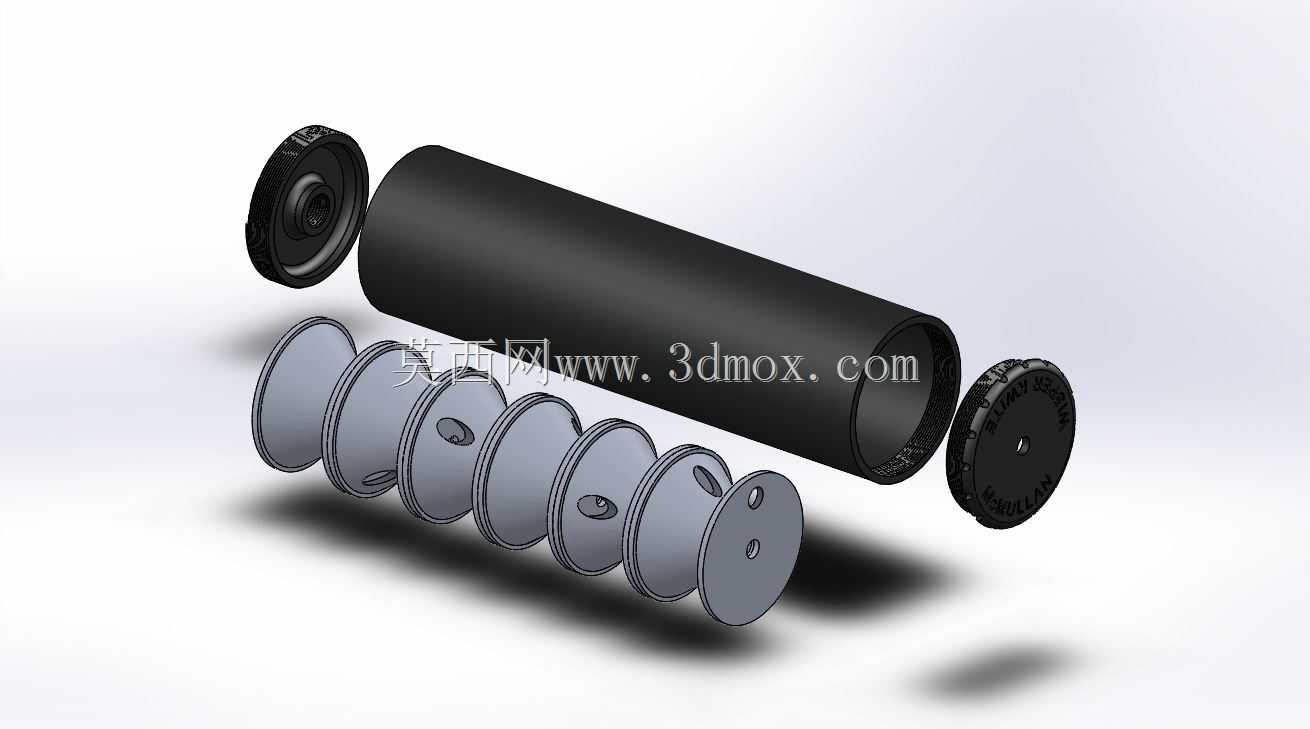

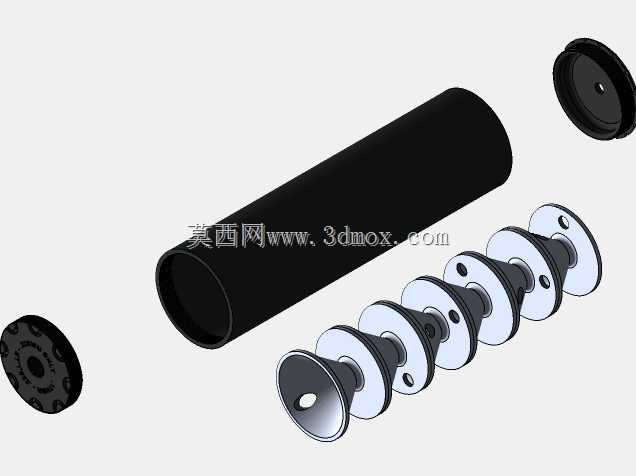

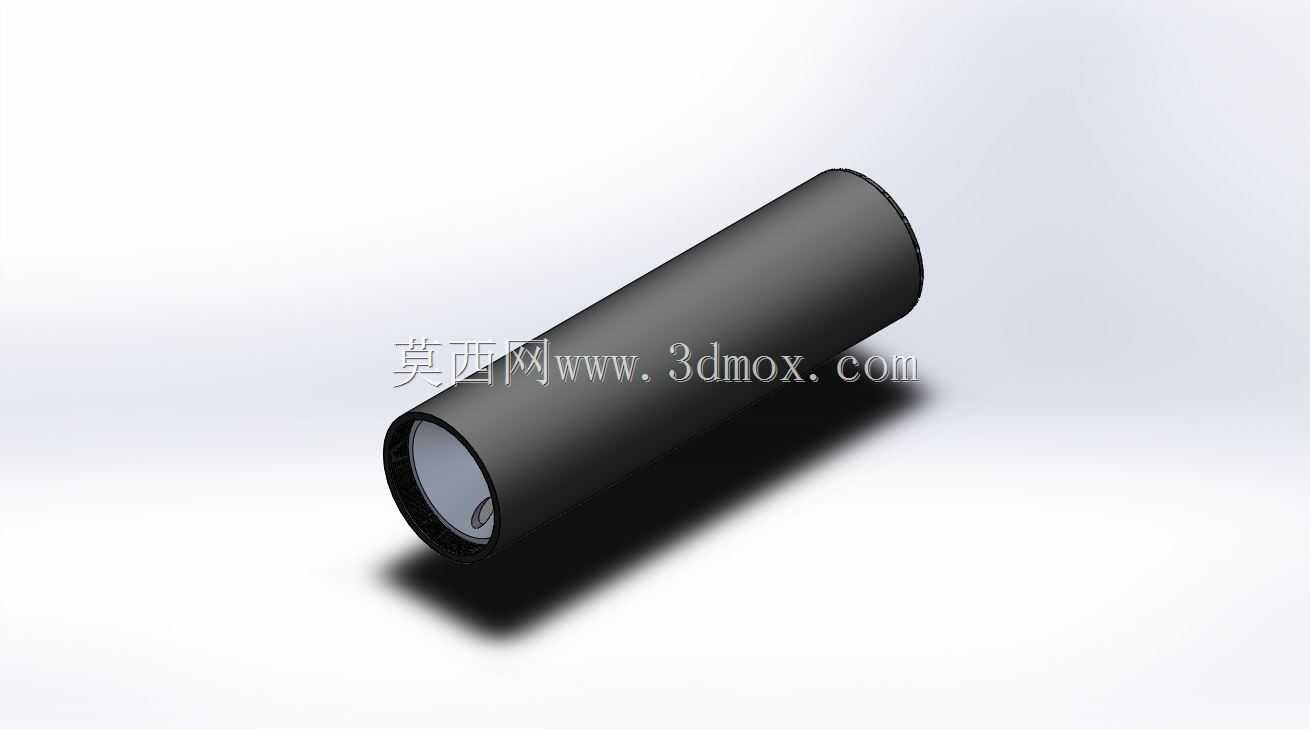

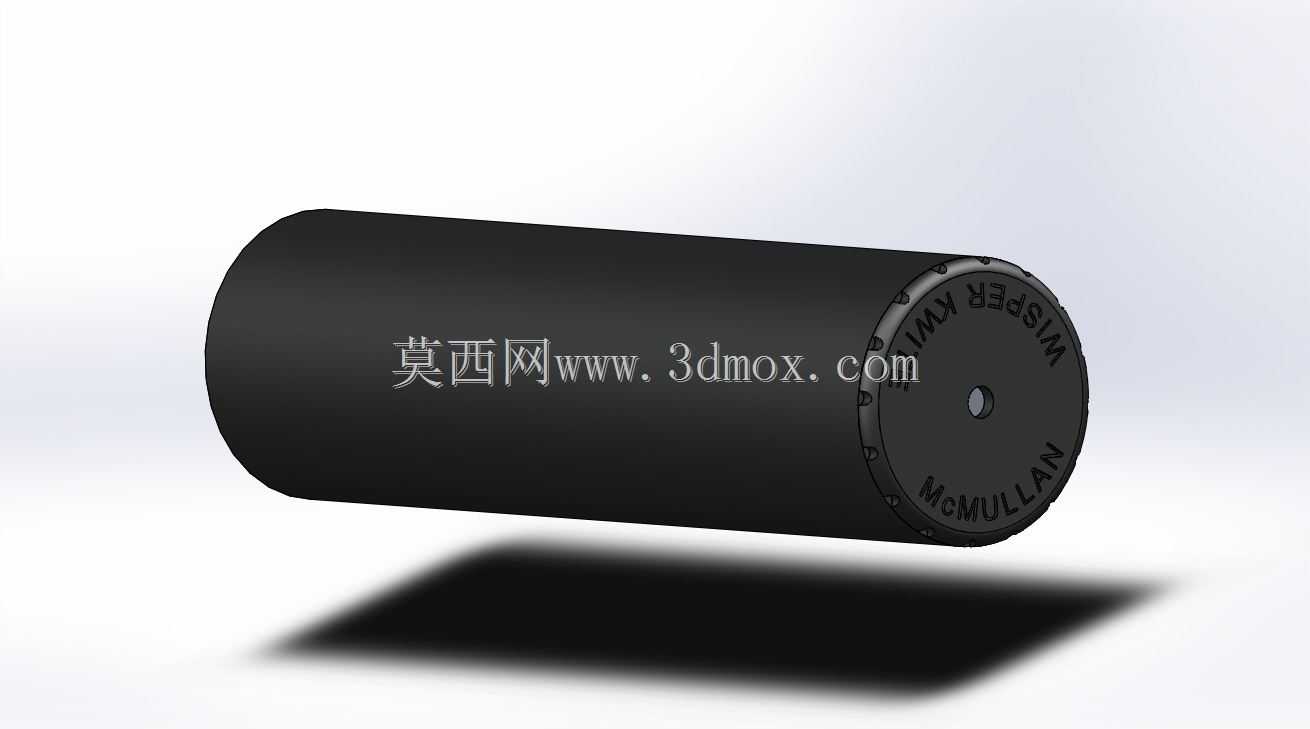

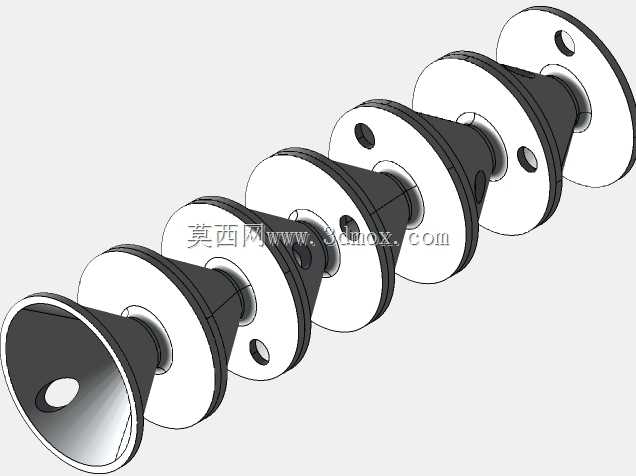

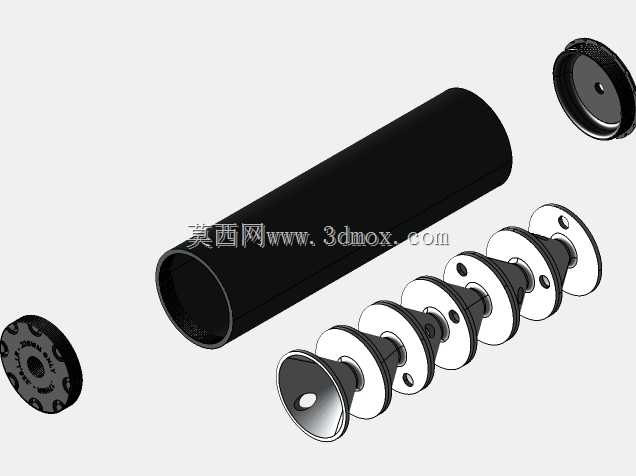

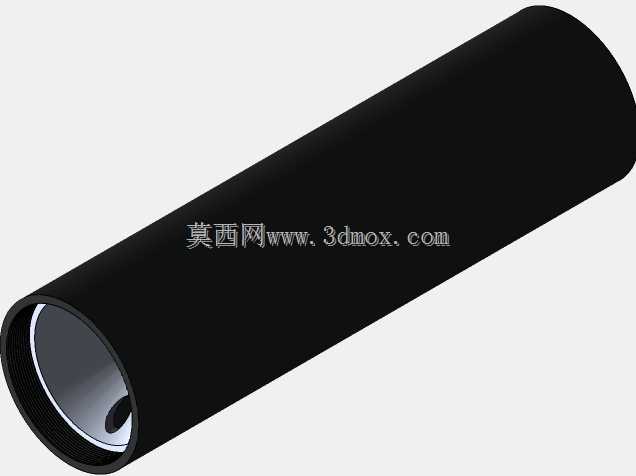

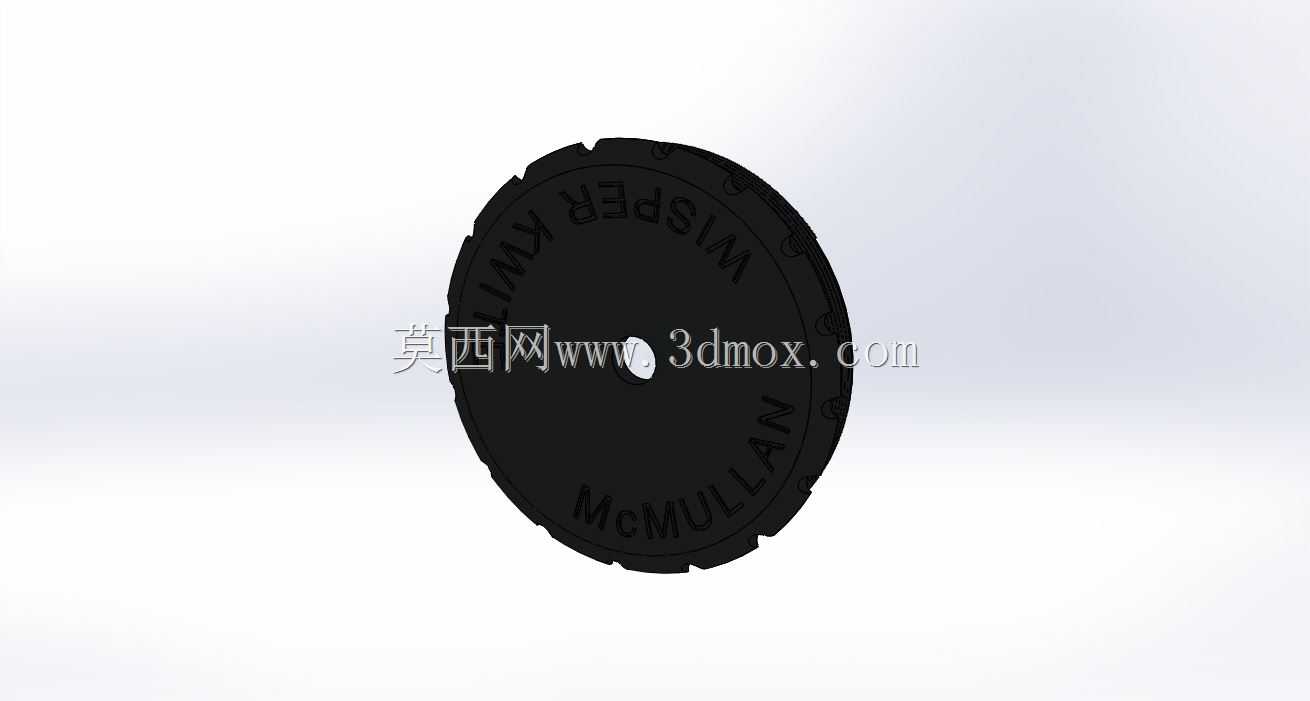

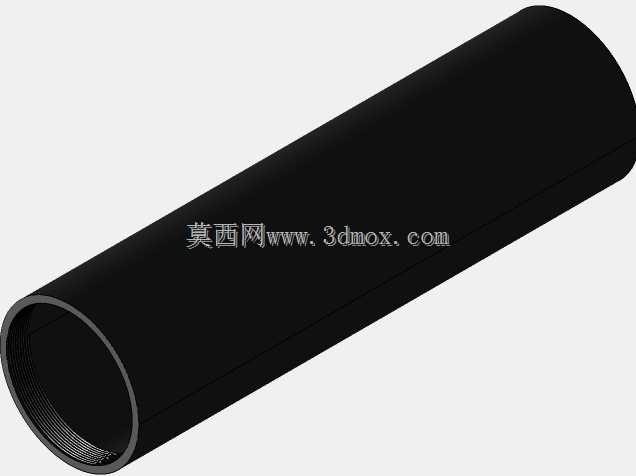

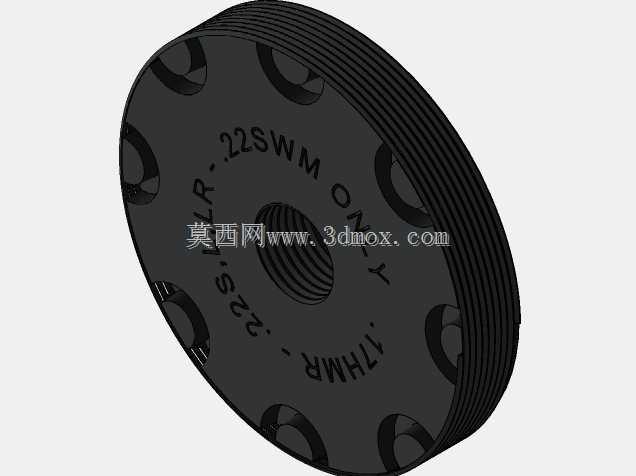

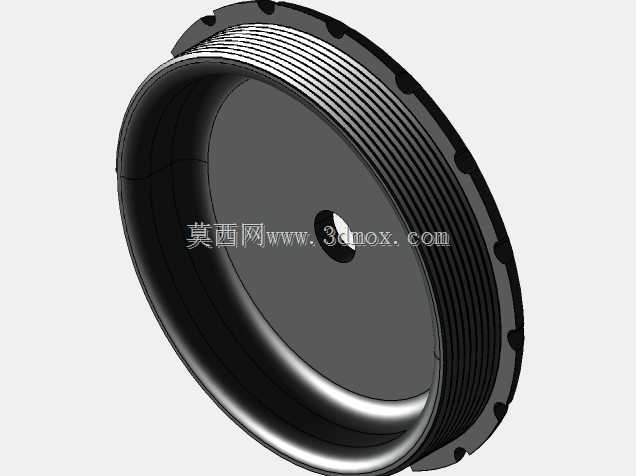

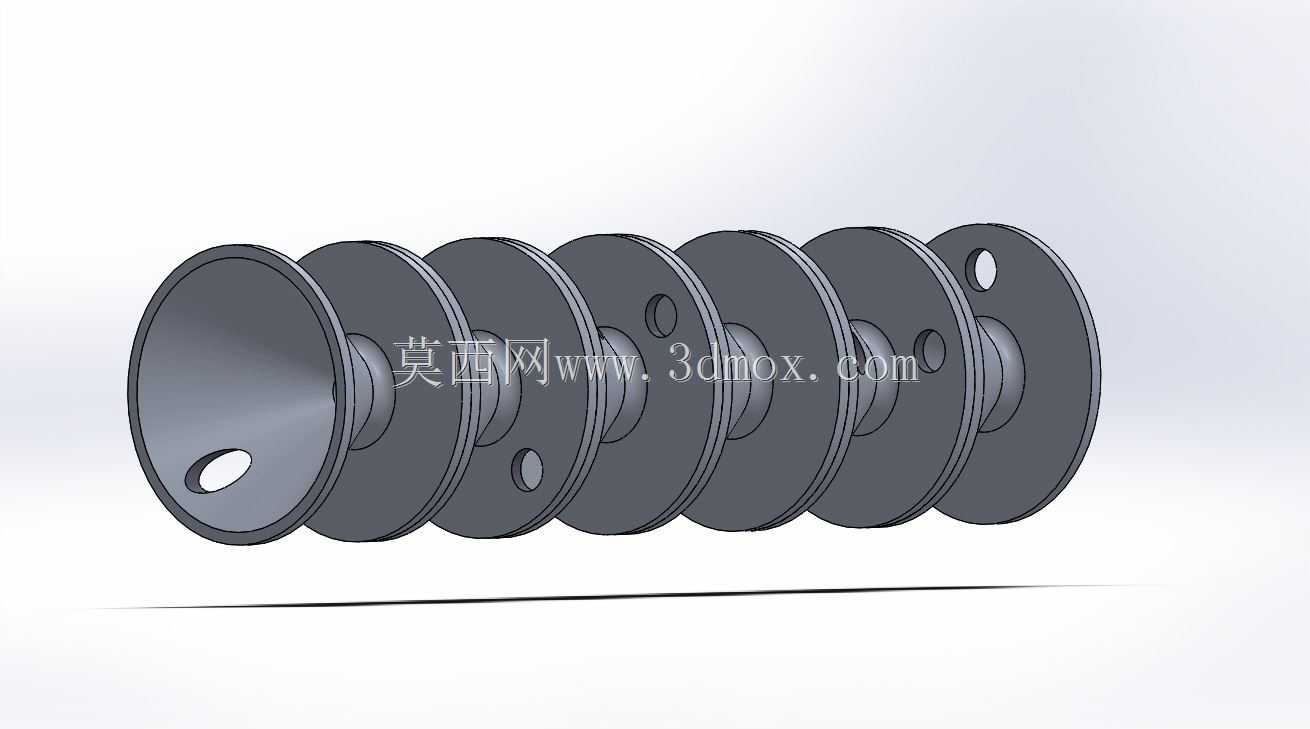

这款消音装置的结构设计围绕小口径民用枪械的射击降噪需求展开，适配.17 HMR、.22短、.22长、.22 SWM等常见小口径弹药规格，核心安装接口采用1/4x20标准螺纹，可直接拧接在对应规格的枪械枪口位置，无需额外改装转接件，安装后整体外伸长度为2.5英寸，不会过多改变枪械原有重心分布，也不会对常规持枪瞄准动作造成干涉。主体外壳采用7075 T3铝合金加工成型，该材料比强度高，在保证结构强度足以承受枪口燃气冲击的前提下，能大幅降低装置整体重量，避免长时间携行带来的额外负重。内部消音结构采用多腔室隔板设计，每片隔板上开设不同位置的导流孔，当枪口喷出的高压燃气进入装置内部时，会顺着隔板间的腔室逐级膨胀、减速，打乱燃气原有高速喷射的流场，降低燃气喷出枪口时的压力峰值，从而削弱射击时产生的爆鸣噪音，同时也能在一定程度上减少枪口上跳幅度，提升连续射击时的操控稳定性。两端的端盖采用钢制材料加工，保证螺纹连接部位的耐磨性能，反复拆装也不会出现螺纹滑牙的问题，端盖上开设的同轴定位台阶，可保证内部隔板组装后与枪管轴线保持重合，避免燃气偏流影响消音效果，同时防止隔板受燃气冲击出现偏斜移位。设计过程中充分考虑了加工与装配的便利性，所有内部隔板均采用统一外径规格，可通过冲压工艺批量成型，降低加工成本，组装时只需按照隔板导流孔的错位顺序依次装入外壳，再拧上两端端盖即可完成装配，无需额外的定位销或者粘接工序，后期维护拆解清理火药残留也十分方便。需要注意的是，这类装置的加工与使用必须严格符合当地相关法律法规要求，未取得合法资质的情况下严禁私自加工制作或改装使用，避免违反相关规定造成严重后果。
