酒瓶塞

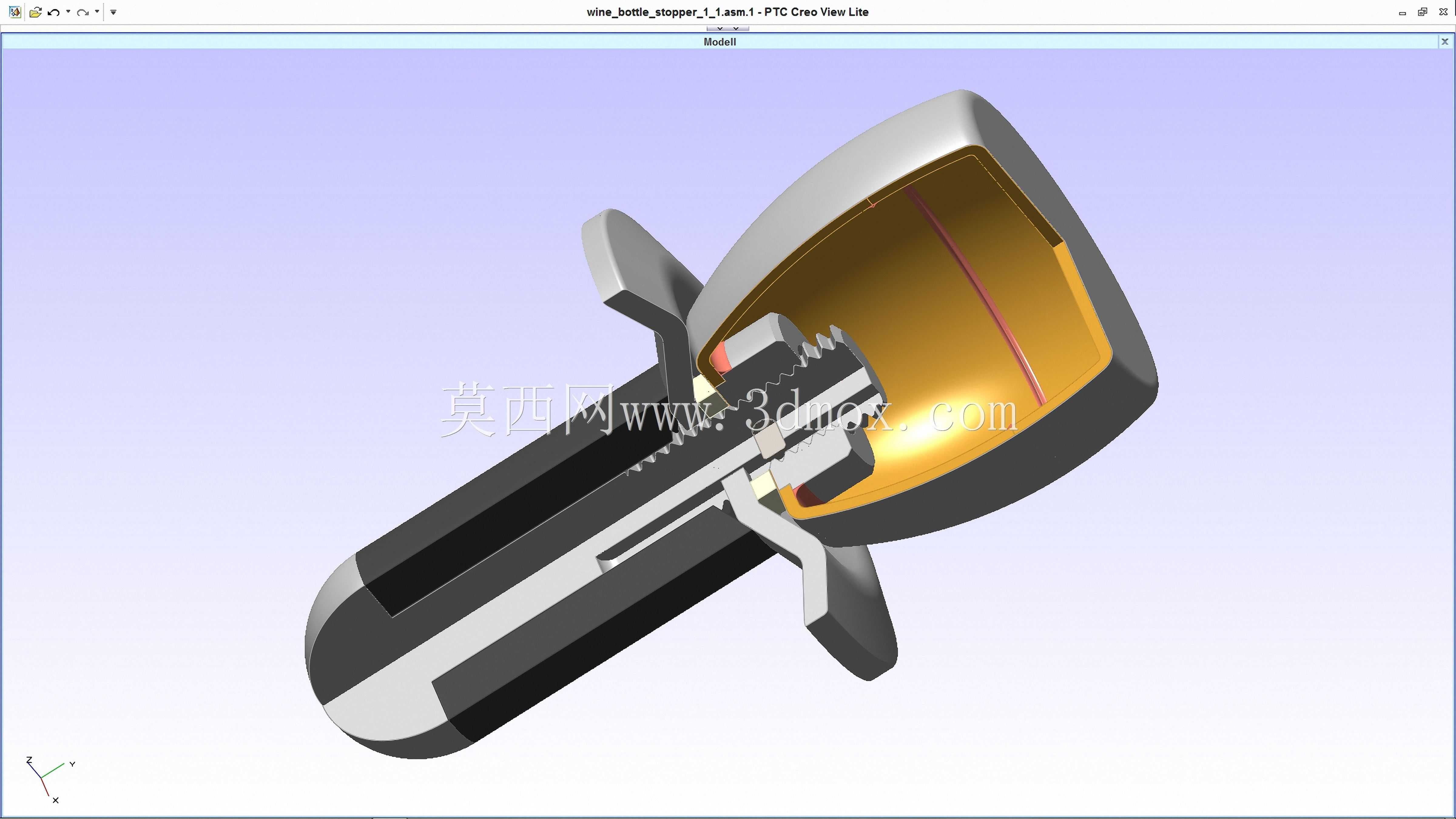

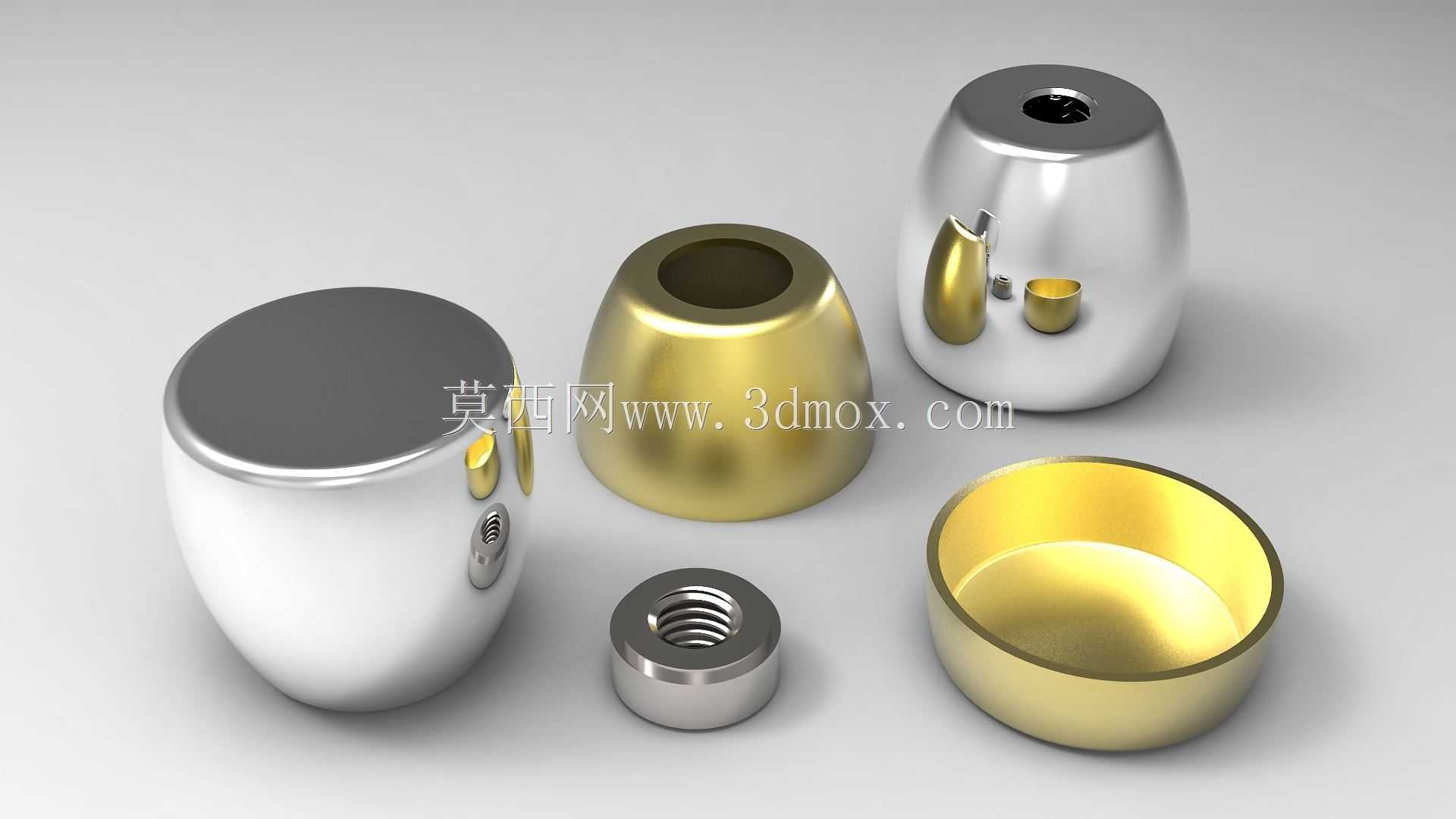

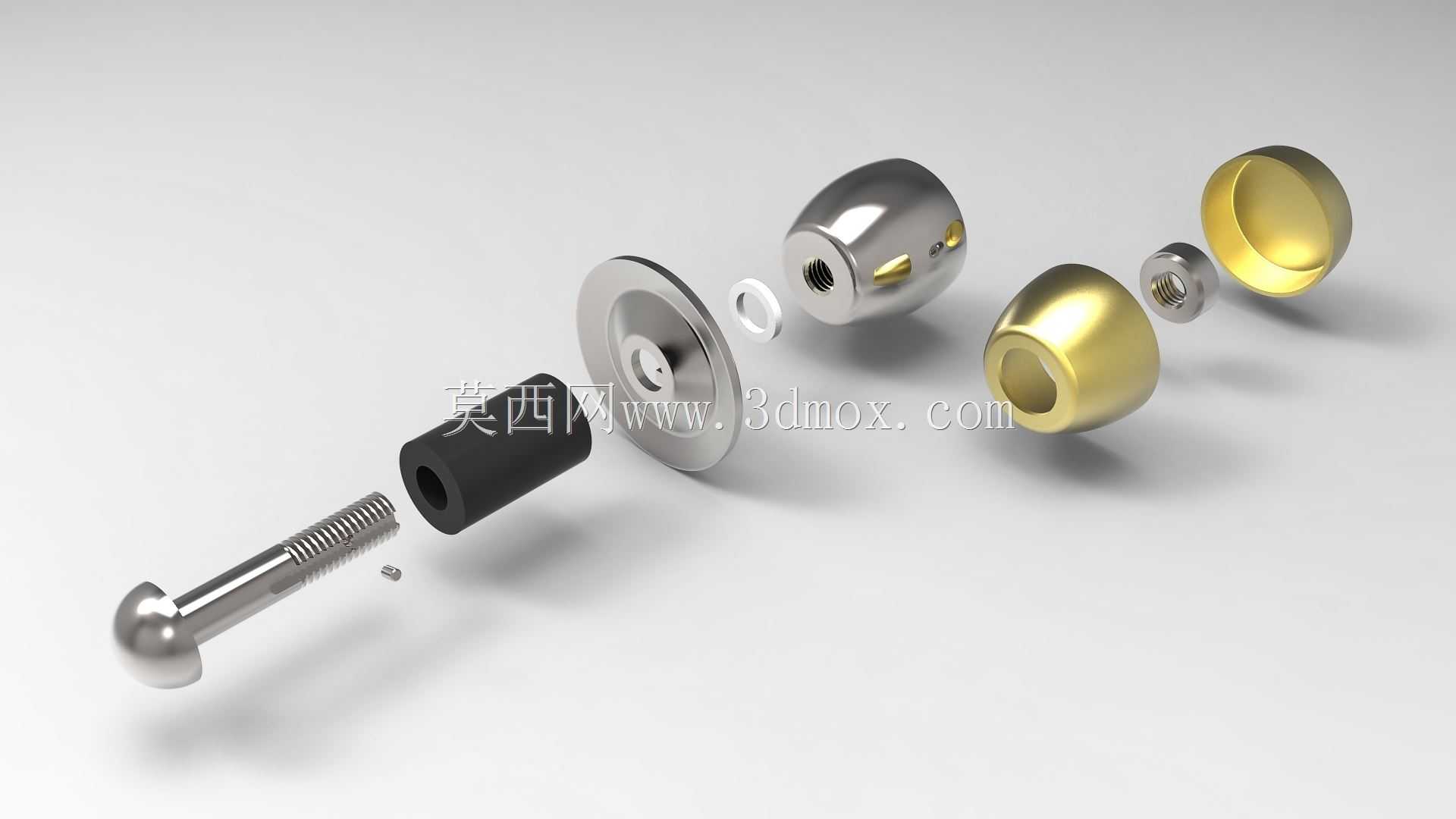

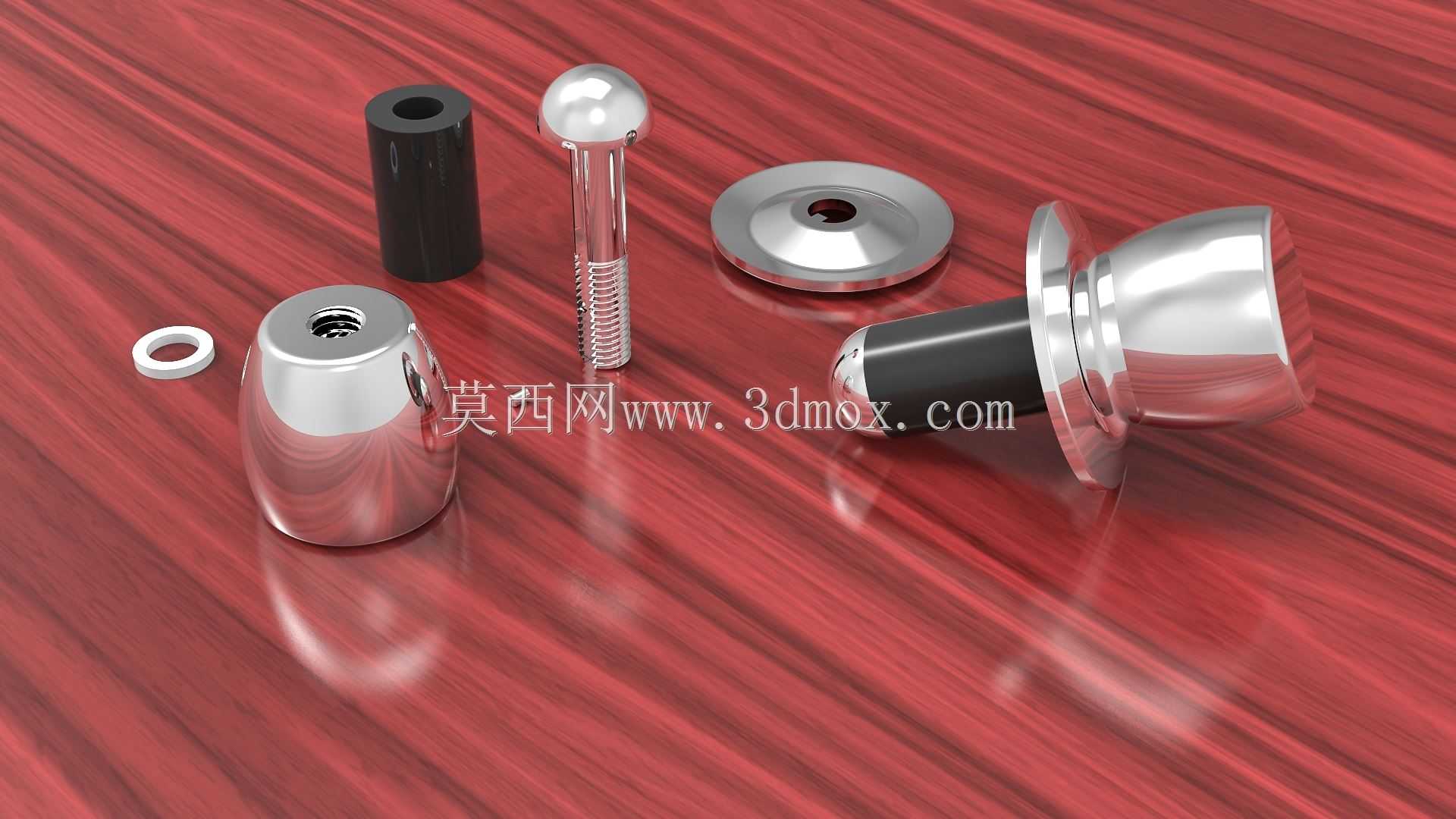

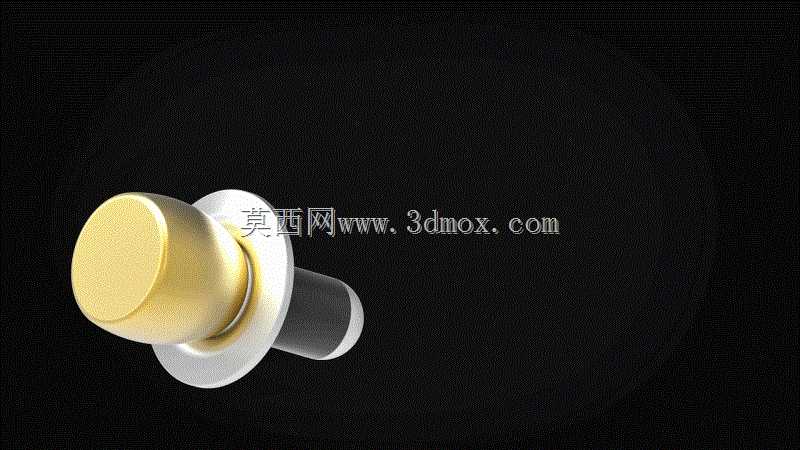

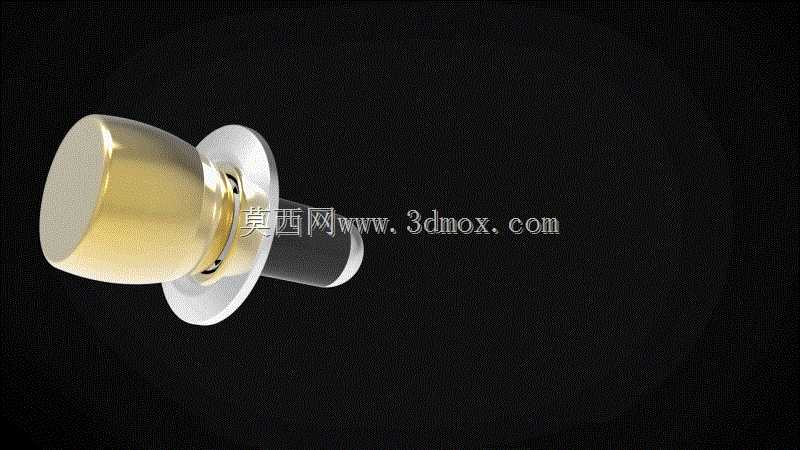

“有酒就有生命”。一个葡萄酒瓶塞，利用硅树脂制成的中空圆筒的径向变形来密封瓶颈的内径。径向变形可以通过中空管在轴向上的压缩来实现。轴向运动通过一个测量螺纹M8实现，标准节距为1.25 mm。该设计最有趣的部件是带内螺纹的旋钮。该部件由三个部件和两个焊接接头组成。焊接部件后，必须对部件进行机加工，以达到最终尺寸。至少需要进行镀铬处理，以获得漂亮的光泽外观。注：螺纹采用理论值建模，螺栓和螺母之间没有任何间隙。旋钮的上半部分和下半部分由厚度为1 mm的深冲黄铜制成。焊接接头建模为两个分开的部分，因此旋钮组件中的“假人”。正如我的旁注：黄铜是一种“普通”材料，因为它通常隐藏在铬、镍、银或其他涂层下；-）该模型有以下数据格式：完整组件的STEP文件（.stp）和所有本机文件（.prt）和（.asm），一起以（.zip）格式提供-文件夹，为?PTC Creo Parameteric 2.0?的用户，非常感谢?James Saunders?，感谢他的“酒瓶”模型
