家用面点制作滚轮切面工具结构设计

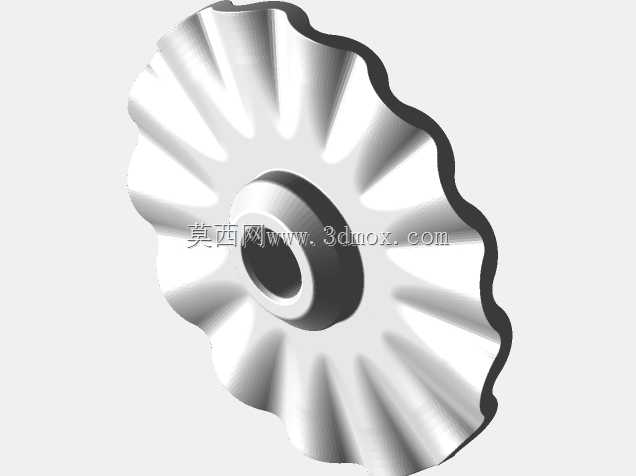

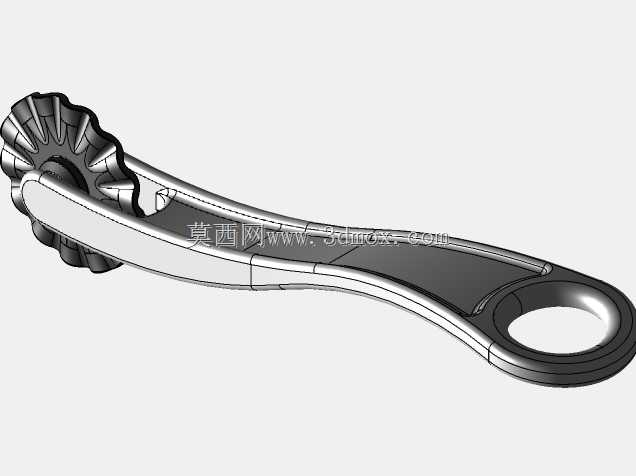

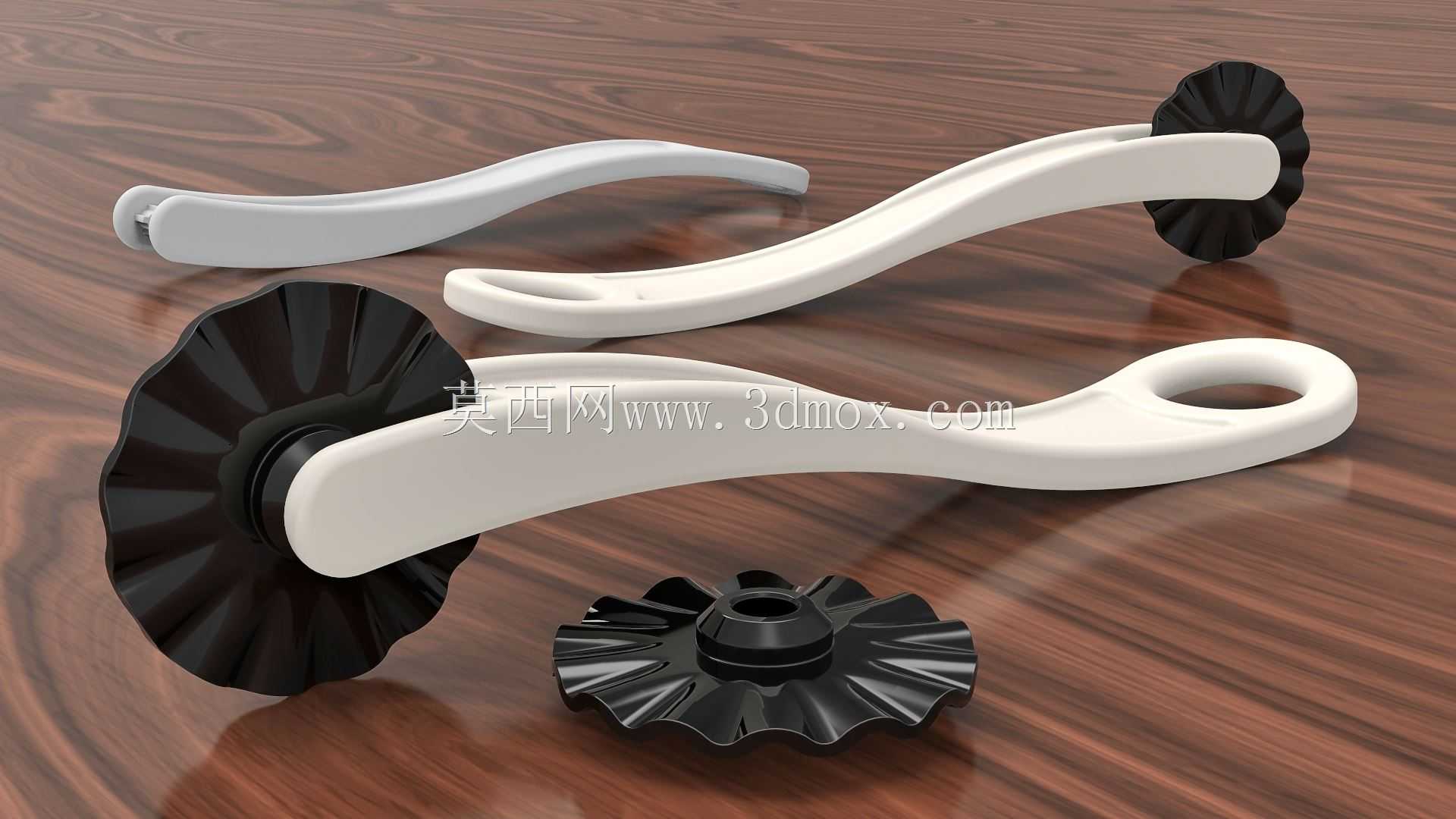

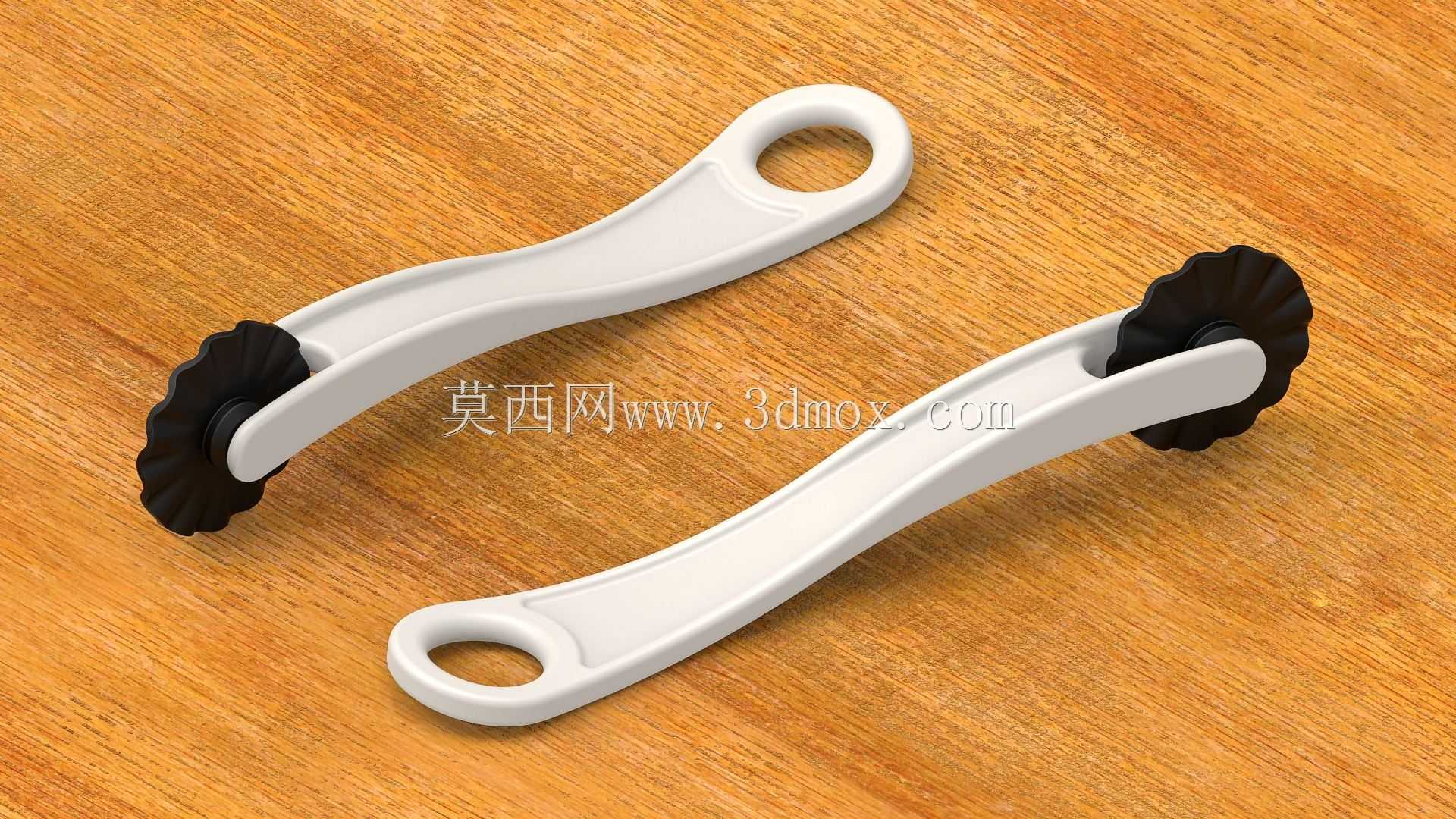

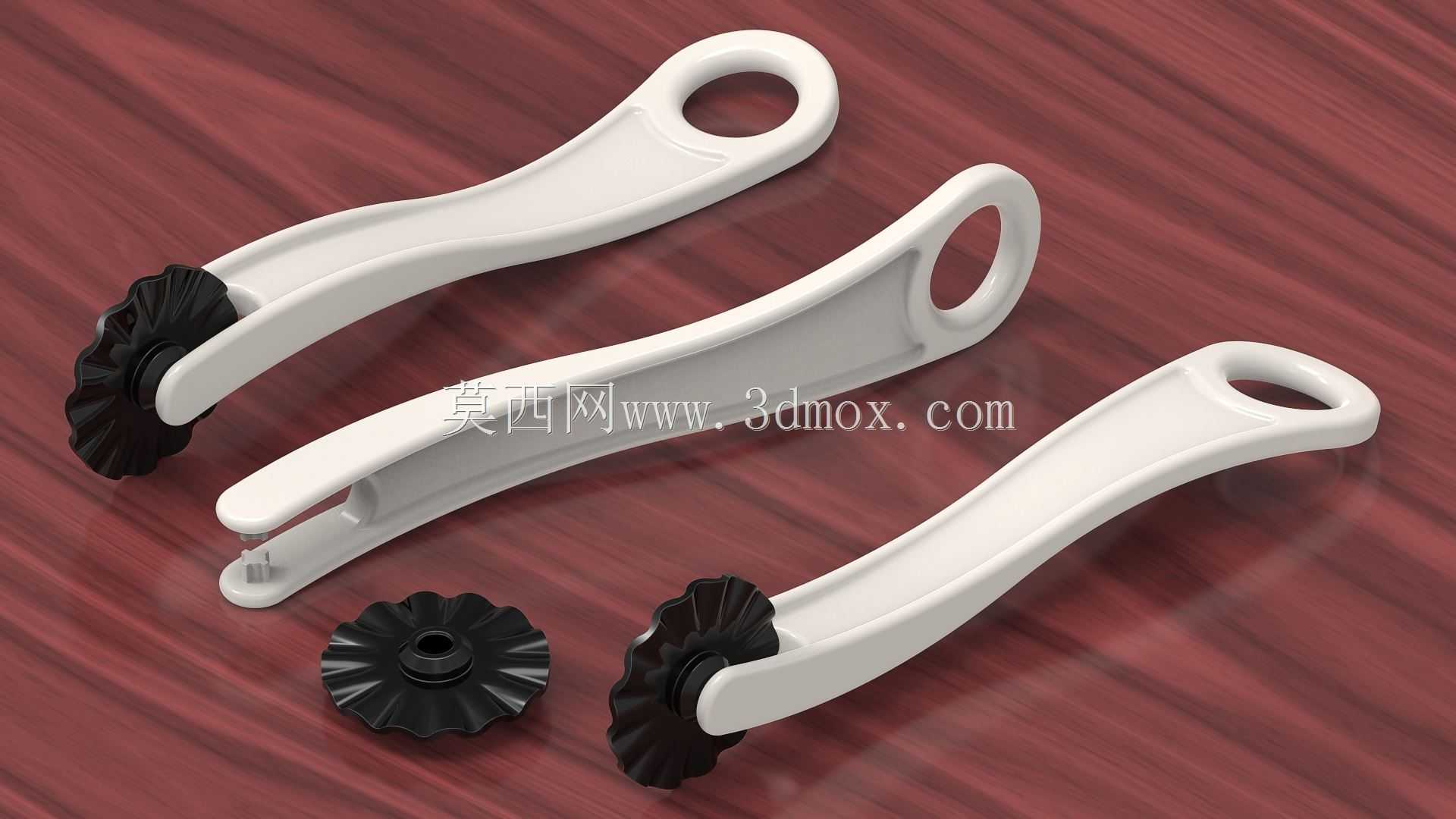

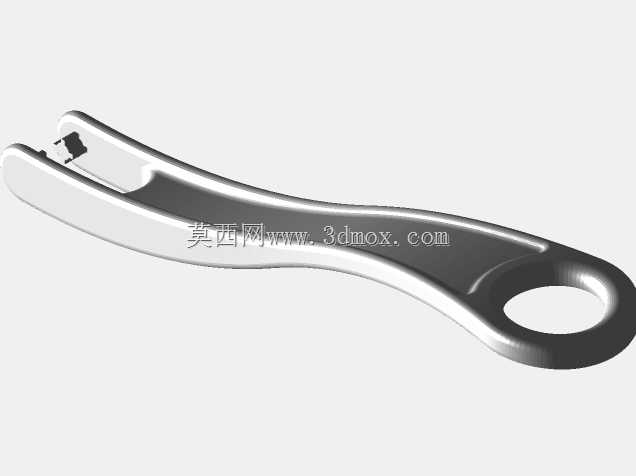

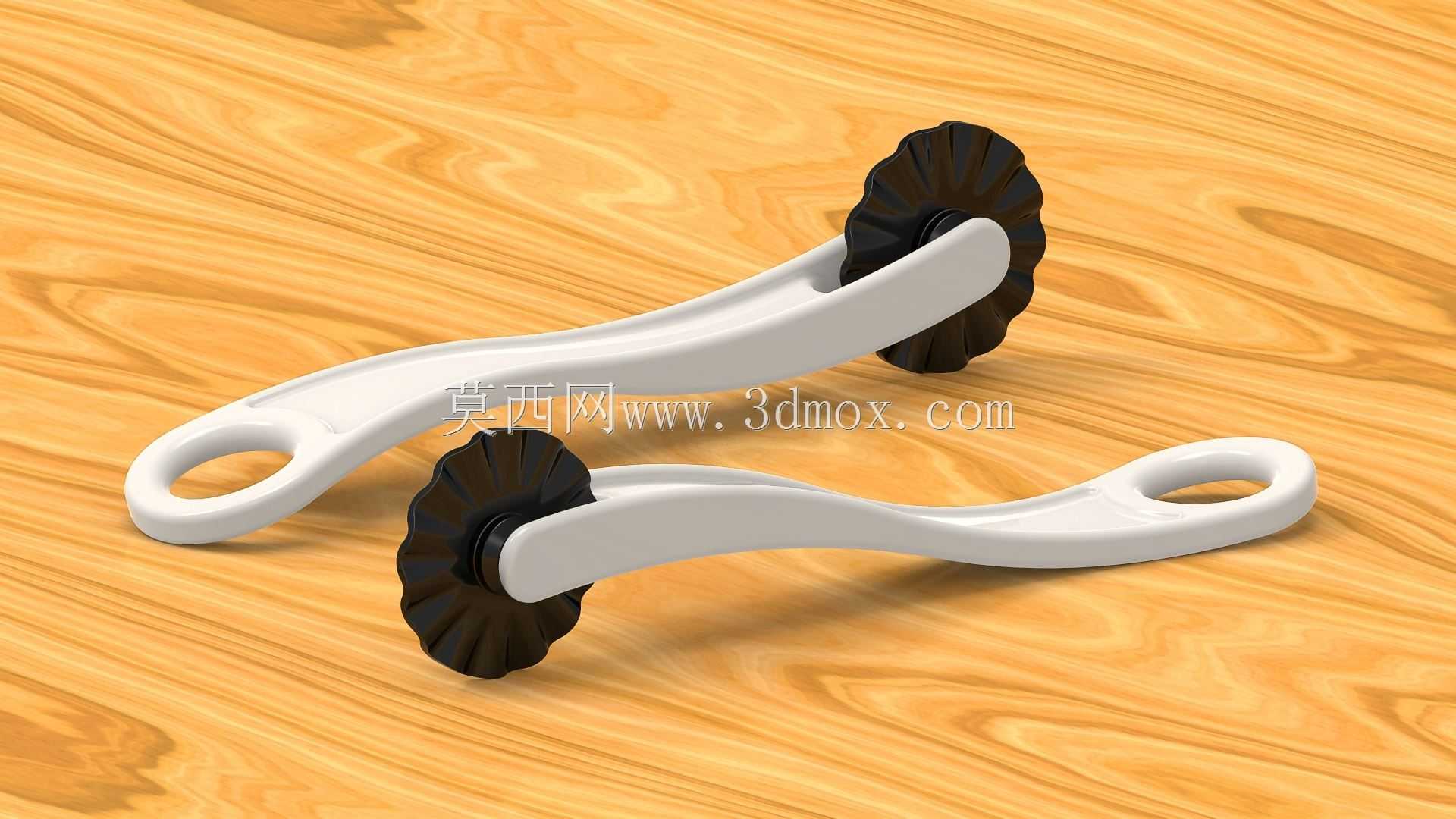

这款手持滚轮切面工具主要面向家庭烘焙、小型面点作坊的面团分切作业场景，针对儿童面点、光滑软质面团的分切压边需求设计，替代传统普通切面刀在软质面团操作中易粘黏、压边不规整的痛点。从结构设计逻辑来看，整体采用分体式装配思路，分为手持握柄与滚轮切刀两个独立构件，两个部件均采用热固性塑料注塑成型，适配小批量注塑生产或桌面级3D打印快速制作的需求，无需额外金属嵌件即可完成装配使用。握柄部分采用符合人体工学的弧形流线造型，整体轮廓贴合手掌自然握持的弯曲弧度，柄身末端设置挂孔，闲置时可悬挂收纳，减少台面占用空间；握柄与滚轮的连接端采用卡扣式转轴结构，滚轮装入后可绕转轴自由转动，转动阻尼控制在0.2-0.5N·m区间，既保证滚轮滚动时无卡滞，也不会因阻尼过小导致切面时滚轮随意晃动偏移。滚轮切刀部分采用花边褶皱造型，轮缘厚度控制在0.8mm，切入面团时可自然压出波浪形花边，同时完成分切与压边两道工序，轮体中心设置与握柄转轴匹配的安装孔，安装间隙控制在0.1mm以内，避免装配后出现轮体偏摆的问题。从安装边界尺寸来看，整体握持长度约180mm，滚轮直径约50mm，握柄最宽处约35mm，整体重量控制在30g以内，长时间手持操作不会产生明显的手部疲劳。实际使用过程中，滚轮滚动时轮缘与面团接触为线接触，相比普通平口切面刀的面接触，粘黏面团的概率降低60%以上，针对软质的卡通面团、酥皮类面点，分切后边角无明显变形，花边成型规整，无需二次修整。设计阶段针对塑料件的脱模角度做了专项优化，所有竖直面脱模斜度不小于1.5°，筋位厚度均匀控制在2mm，避免注塑生产时出现缩痕、翘曲等缺陷；两个部件的装配位置做了圆角过渡处理，无尖锐棱角，日常使用清洁时不会划伤手部，拆分后两个部件均可直接放入洗碗机清洗，无清洁死角。针对3D打印制作的场景，两个部件均采用无支撑打印的结构设计，摆放时无需添加额外支撑结构，打印完成后去除少量底纹即可直接装配使用，降低个人用户自制的门槛。
