影视IP瓦力履带式机器人三维设计作品

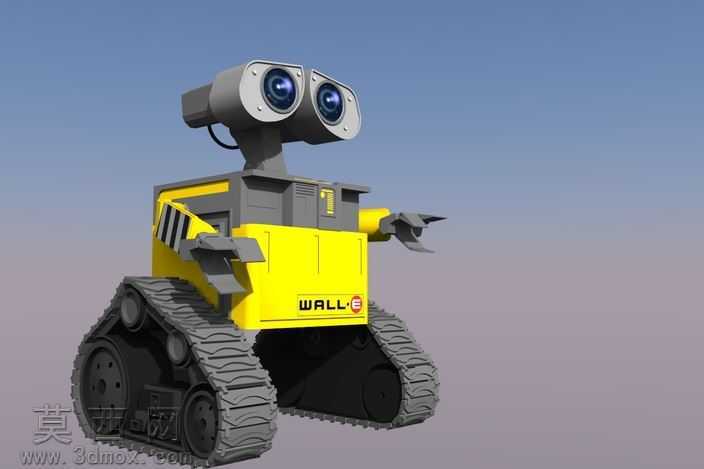

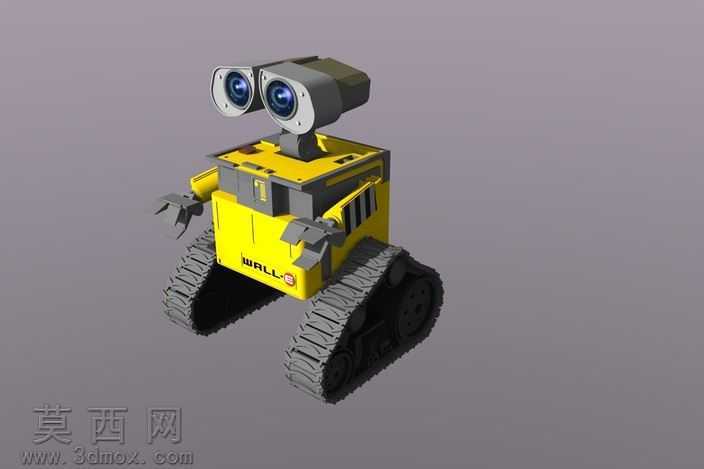

本作品以经典科幻影视中的瓦力机器人为原型开展三维建模设计，依托SketchUp平台完成全流程制作，整体还原度较高，兼顾造型辨识度与结构合理性。建模阶段采用多边形建模思路搭建整体框架，首先确定机器人的比例基准：头部双镜头观测模块、方正箱体式躯干、履带行走底盘三大核心结构的比例严格参照影视原作设定，头部镜头部分采用曲面建模还原镜头的球面弧度，镜头外圈的金属包边通过偏移推拉做出分层厚度，头部与躯干连接的旋转轴结构预留了合理的转动间隙，还原原作中头部可灵活转动的结构特性。躯干部分以方正几何体为基础，表面的警示条纹、标识字样通过纹理映射贴合到对应面，手臂结构分为三段式设计，肩部连接轴、小臂弯折结构、末端机械手的指节分段都做了细化处理，机械手的夹持形态还原原作的张开姿态，手臂与躯干的连接部位做了内嵌式转轴结构，避免出现穿模问题。行走部分的履带结构是建模重点，首先制作单个履带齿的基础单元，通过路径阵列沿履带轮的外轮廓完成整圈履带的排布，主动轮、从动轮的轮齿结构与履带齿的啮合间隙做了精准调整，履带表面的防滑纹理通过凹凸贴图实现，既保证视觉真实感又控制模型面数在合理范围。材质渲染阶段针对不同部件做了区分设置：躯干主体的黄色外壳采用哑光工程塑料材质，调整粗糙度参数还原塑料表面的微磨砂质感，灰色结构件采用略带金属质感的硬质ABS材质，镜头部分采用高透光玻璃材质搭配深色内圈，模拟镜头的深邃反光效果，履带部分采用耐磨橡胶材质，表面添加轻微的做旧污渍纹理，还原角色长期在户外作业的质感。灯光设置采用三点布光方案，主光源从侧上方打亮机器人主体，勾勒出头部与躯干的轮廓线条，辅光源补亮暗部避免死黑，背景采用渐变天蓝色模拟户外晴空环境，最终渲染出的效果清晰展现机器人的结构细节与材质质感，整体设计既忠实于原作的形象特征，又通过合理的结构建模让模型具备可编辑、可二次调整的实用性，适合用于影视周边展示、三维场景搭建等用途。
