分体式多用途厨房烹饪锅铲结构设计

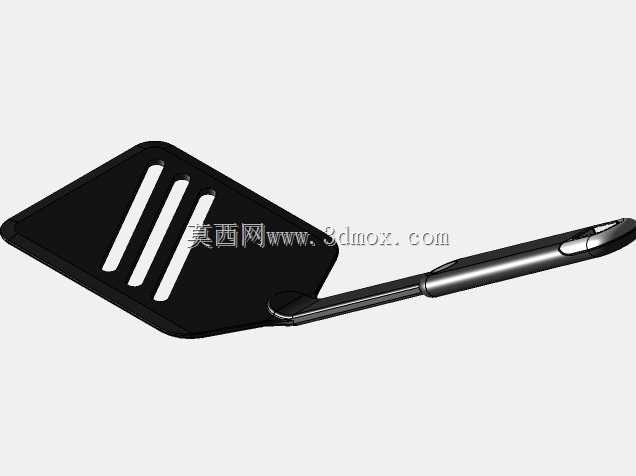

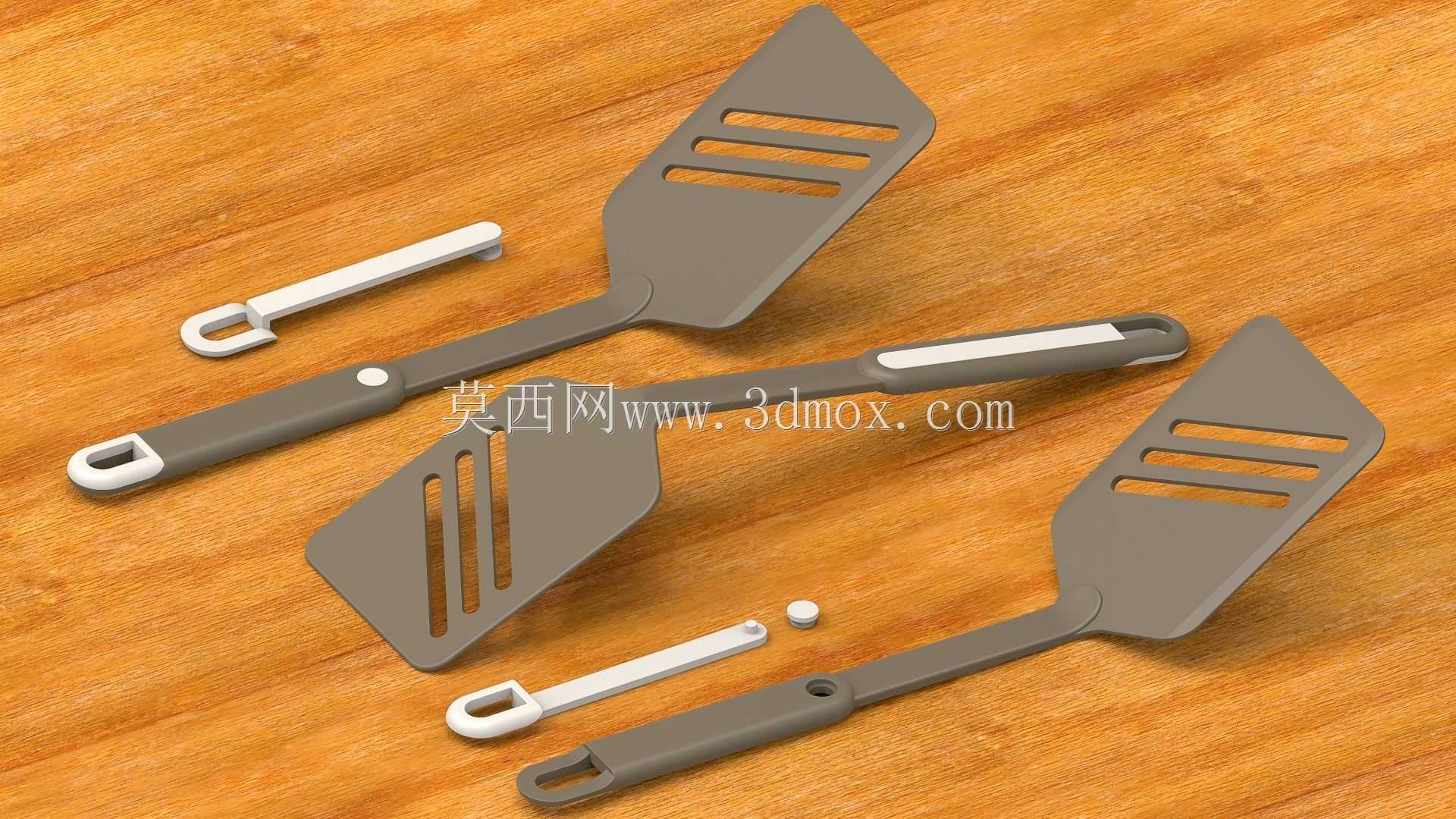

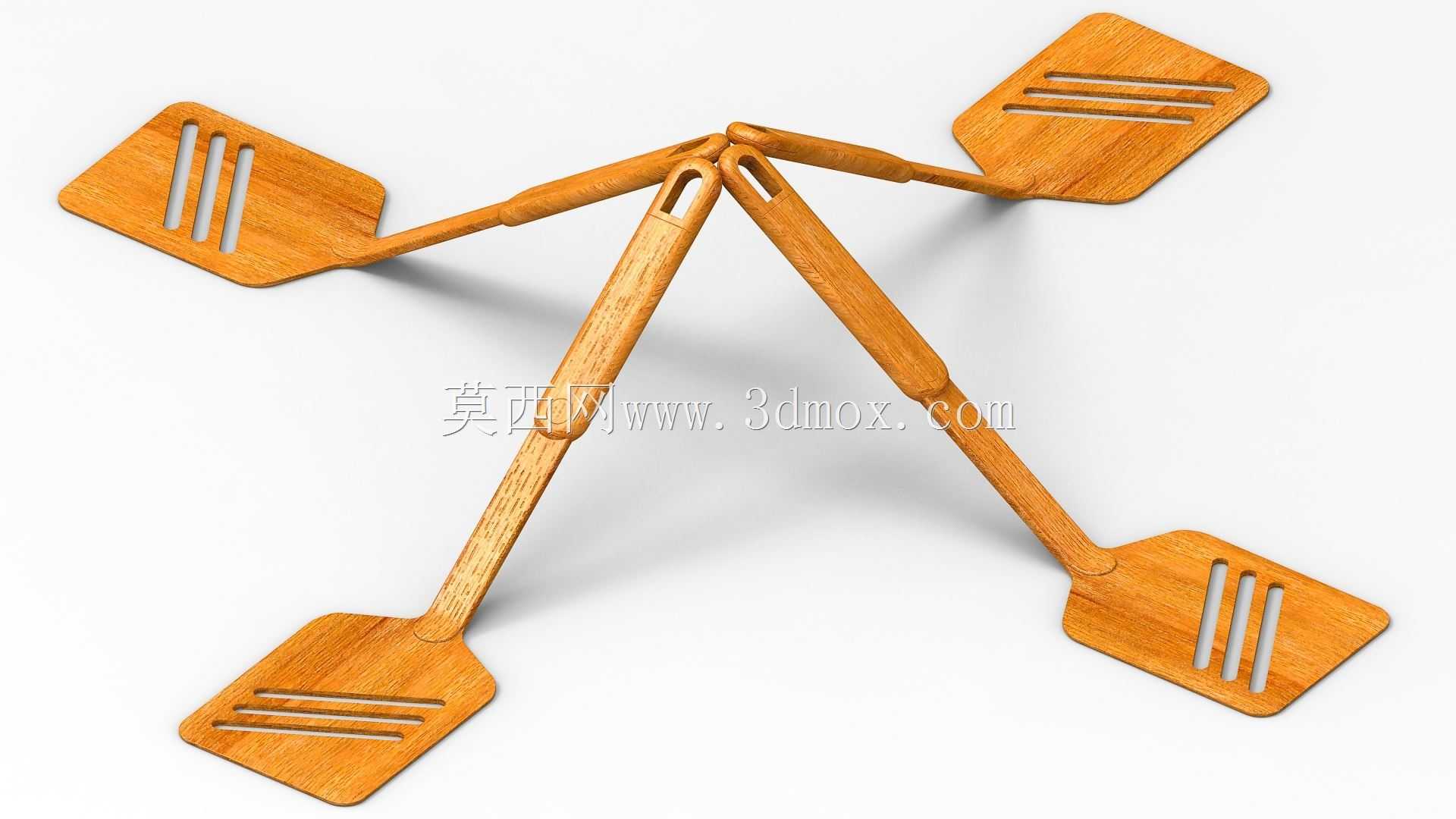

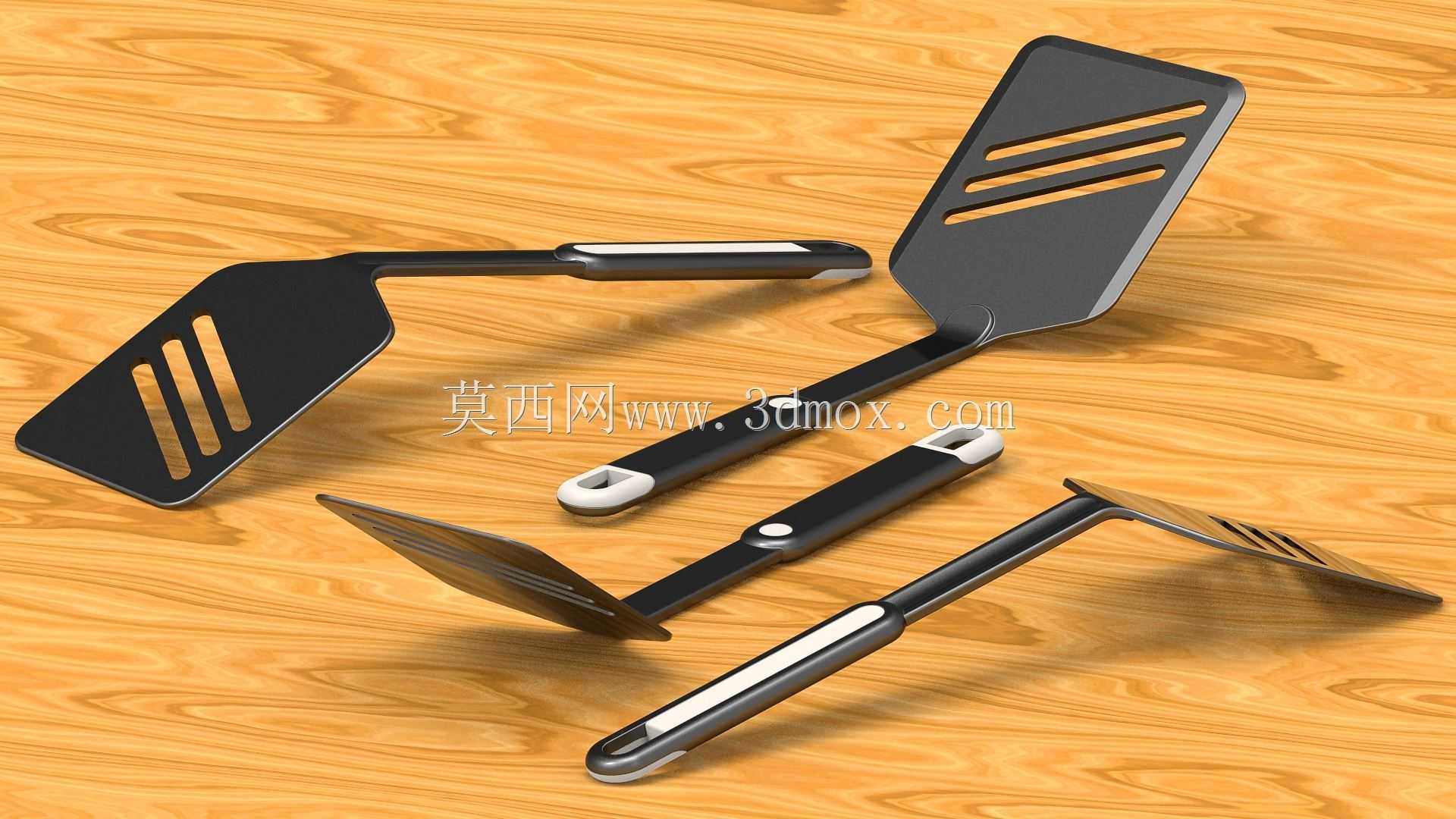

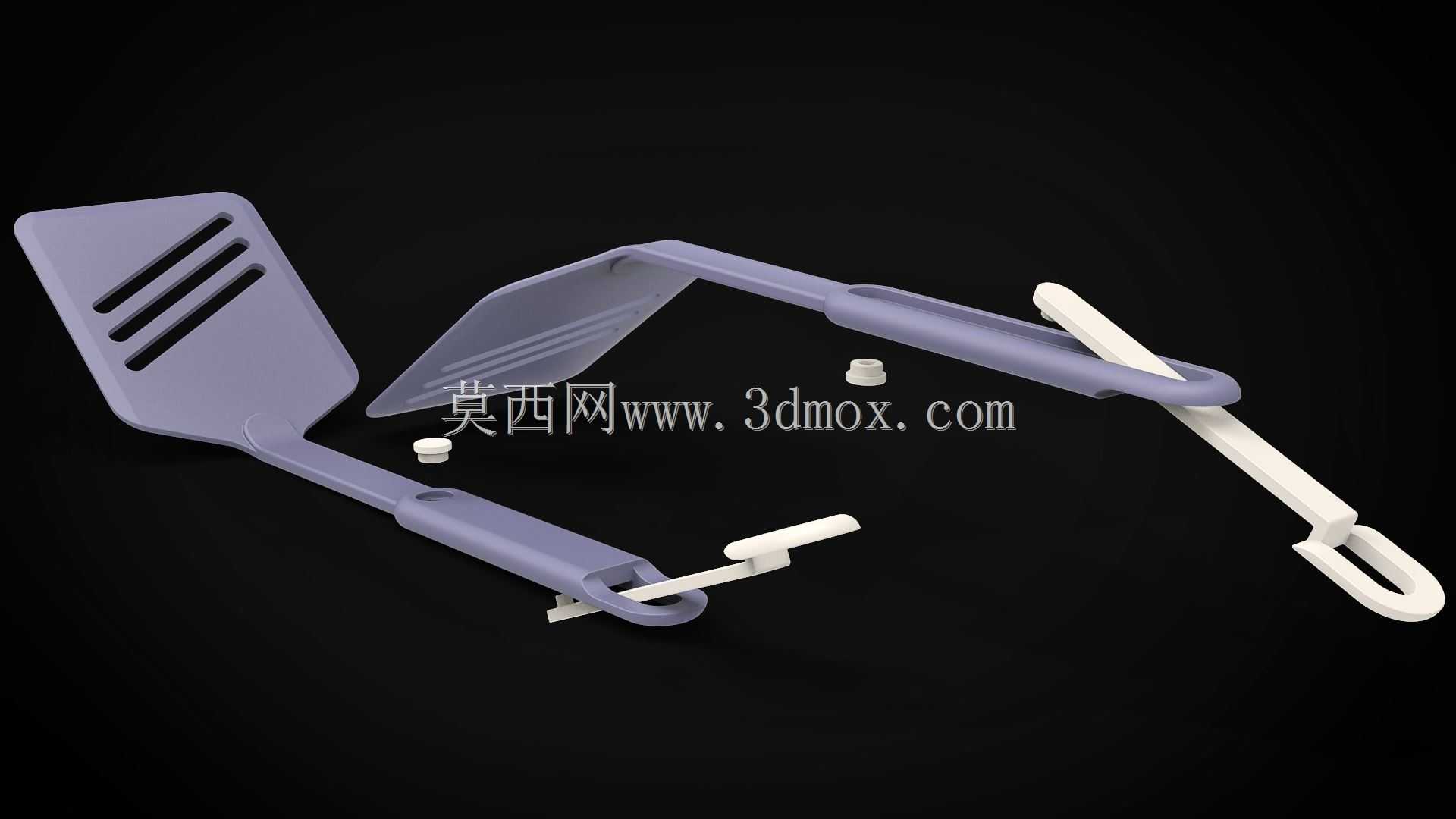

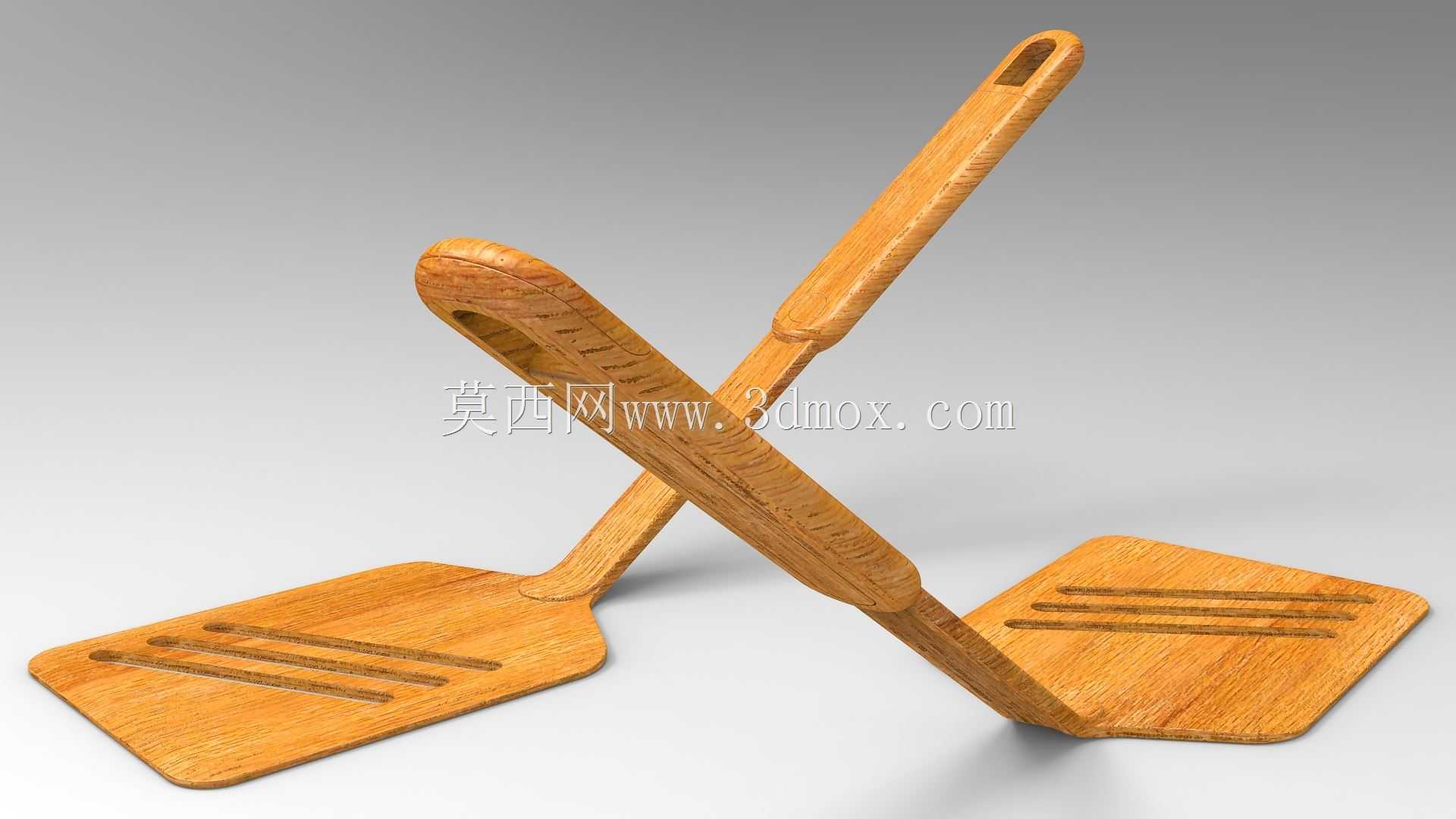

日常商用后厨与家庭烹饪场景中，锅铲是直接接触食材完成翻炒、盛取、沥油操作的核心手持炊具，本次设计的分体式锅铲针对传统一体式锅铲损坏后整体报废、不同烹饪场景需更换多把整铲的痛点做了结构优化。整套铲具包含四款不同功能的铲头，分别适配宽面翻炒、窄边盛取、条状沥油、平铲翻面的不同操作需求，手柄采用统一通用接口设计，可快速替换不同铲头，减少后厨工具存放空间，也降低了配件更换成本。设计阶段首先考虑手持操作的人机工程边界，手柄总长设定为180mm，握持段做了双侧防滑凹槽与挂孔设计，握持区域直径控制在28mm，适配多数成年人手掌握持尺寸，长时间翻炒操作不易产生手部疲劳，尾部挂孔直径6mm，可直接挂置在厨房墙面挂杆上，沥干表面积水避免长期潮湿滋生细菌。铲头与手柄的连接采用嵌入式卡扣加塞子锁紧结构，装配时将铲头连接端插入手柄内腔，推入尾部塞子即可完成锁紧，拆卸时拔出塞子即可分离铲头与手柄，连接间隙控制在0.1mm以内，烹饪过程中不会出现铲头松动脱落的问题，各部件拆分后可单独更换，若铲头因长期接触高温出现磨损，仅需更换对应铲头即可继续使用。材质选型上，铲头主体采用耐高温食品接触级材质，可耐受220℃以内的烹饪油温，不会在接触高温食材时析出有害物质，手柄部分采用隔热性能优异的材质，翻炒过程中热量不会快速传导至握持区域，避免操作时烫伤。铲头的边缘做了R1.5mm的圆角钝化处理，不会刮伤不粘锅涂层，带沥油槽的铲头开槽宽度为4mm，可在盛取油炸食材时快速沥除多余油脂，平铲款铲头平面度控制在0.2mm以内，翻面时可完整托住食材不会出现食材滑落的问题。整套结构的安装边界无突出尖锐结构，所有装配接缝处做了圆弧过渡，不会积存食物残渣，日常清洗时可拆分后逐件冲洗，无清洁死角，适配家庭厨房、连锁餐饮后厨、户外露营烹饪等多场景使用需求，结构简单易加工，量产时可通过注塑工艺完成各部件生产，装配工序少，生产效率高。
