模块化组合式多用途快接扳手结构设计

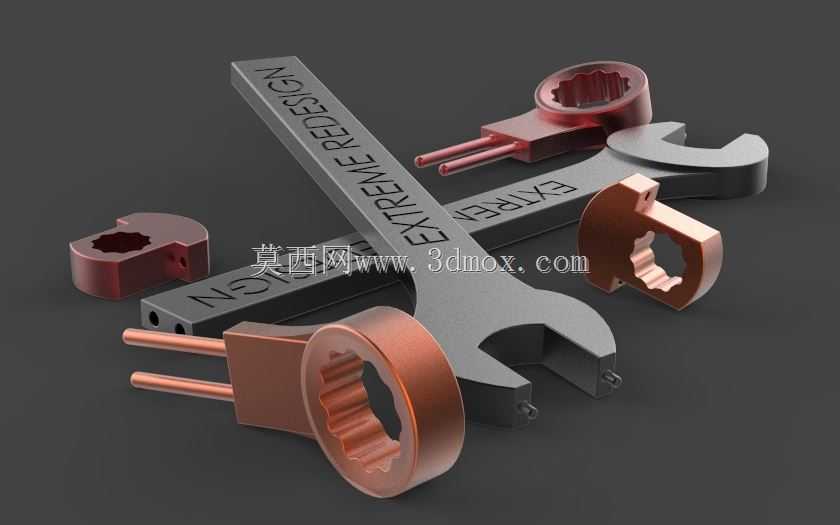

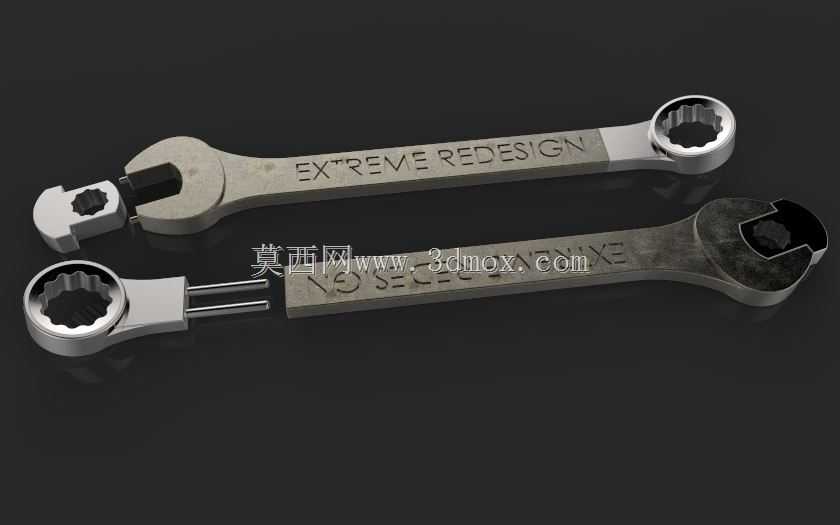

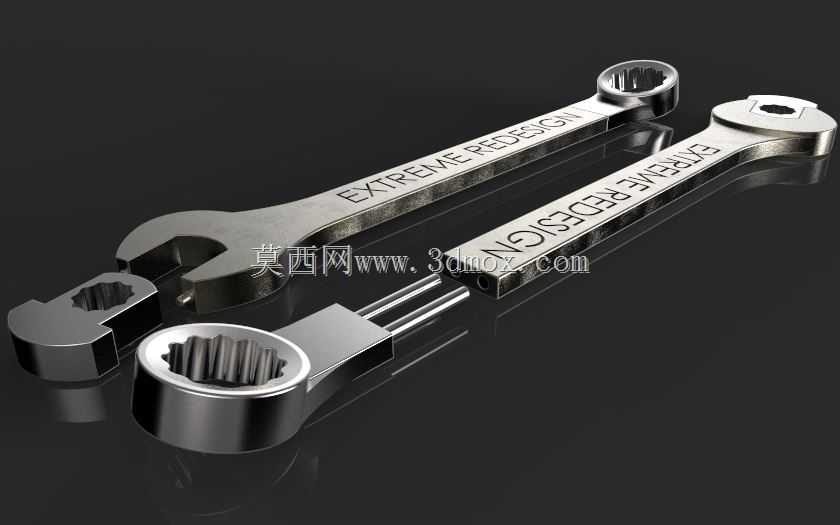

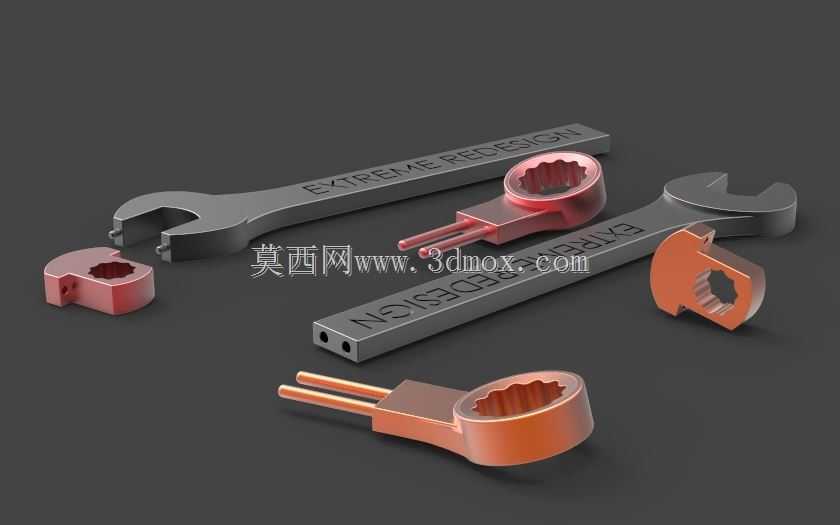

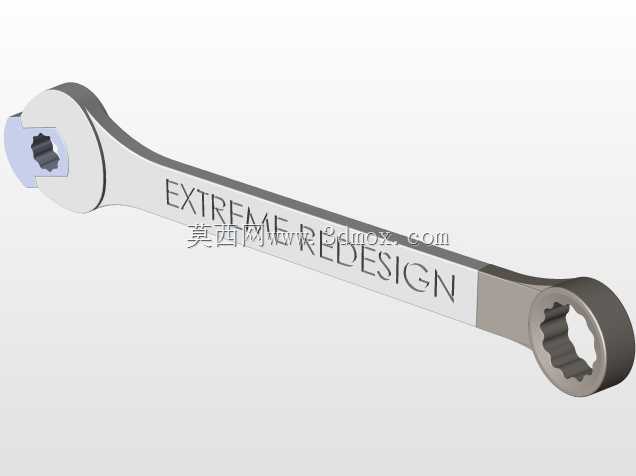

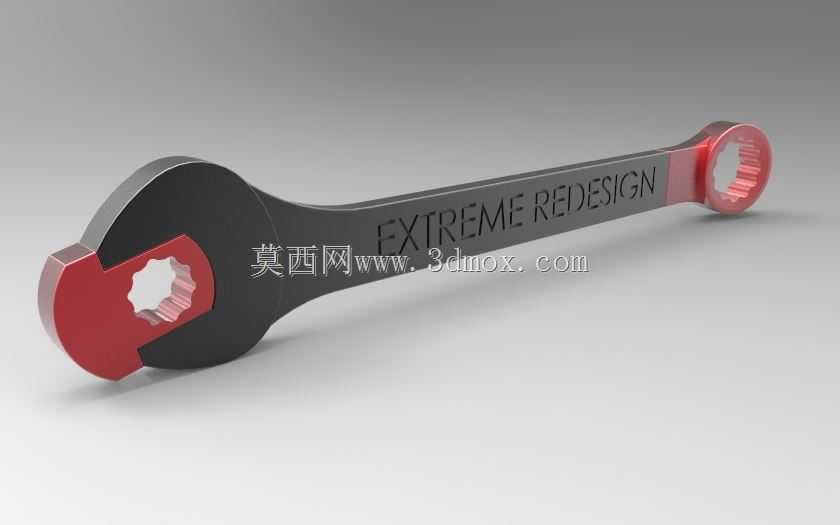

这款组合式快接扳手的设计，核心瞄准的是现场维保、装配工位里频繁切换紧固件规格的痛点，日常设备检修、产线装配、户外工程作业场景里，作业人员往往需要携带多把不同规格的开口扳手、梅花扳手，来回取放工具不仅拖慢作业节奏，高空作业时多工具携带还会增加坠落风险，这款结构就是针对这类场景做的模块化整合。从功能特性来看，它把开口扳头、梅花扳头做了可快拆的接口设计，配套的不同规格扳头可以快速和手柄主体锁定，扳头和手柄的连接部位做了双插销定位结构，承受扭矩时不会出现松脱打滑，相比普通一体式扳手，单根手柄可以适配十数种不同规格的紧固件，大幅减少工具携带量。设计思路上没有走传统活扳手的可调颚结构，毕竟活扳手的活动颚存在配合间隙，大扭矩作业时容易打滑损伤螺栓棱角，这款结构采用固定规格扳头快换的方案，每个扳头的卡口尺寸都按标准紧固件公差做了严格匹配，作业时和螺栓、螺母的贴合面足够大，不会出现棱角啃伤的问题。手柄主体做了扁平化的截面设计，握持时的受力分布更均匀，长时间施加扭矩也不会出现硌手的问题，扳头的快接接口做了防呆设计，不同类型的扳头不会出现错装，插销锁定的结构单手就可以完成扳头更换，戴劳保手套操作也不会有阻碍。外形尺寸上，手柄主体长度控制在常规呆扳手的常用长度区间，既保证了足够的力臂长度满足大扭矩拧紧需求，也不会因为过长导致狭小空间内无法操作，配套的扳头外形都做了圆弧过渡，没有尖锐棱角，在设备内部的狭小装配空间里操作时，不会刮碰周边的管线、零件。安装边界方面，快换接口的配合公差控制在合理范围，扳头装入手柄后径向窜动量极小，施加扭矩时的力传递没有虚位，扳头的梅花端做了12角设计，既可以适配六角头紧固件，也能在空间受限的场景下以30度的转角完成拧动，开口端的开口尺寸严格对应公制、英制标准紧固件的对边尺寸，作业时不需要反复调整适配。另外配套的极限设计工程柱结构，可以配合扳头实现狭小空间内的深孔螺栓操作，插柱式的延伸结构可以避开螺栓周边的凸起障碍，让扳头能够顺利套入深位置的紧固件头部，解决普通扳手在深腔装配场景下够不到、卡不住的问题。整个结构的所有可更换部件都做了统一的接口标准，后续扩展新规格扳头时不需要改动手柄主体结构，不同作业场景下只需要选配对应的扳头套件即可，通用性极强。
