旋翼式家用冷水计量水表结构设计

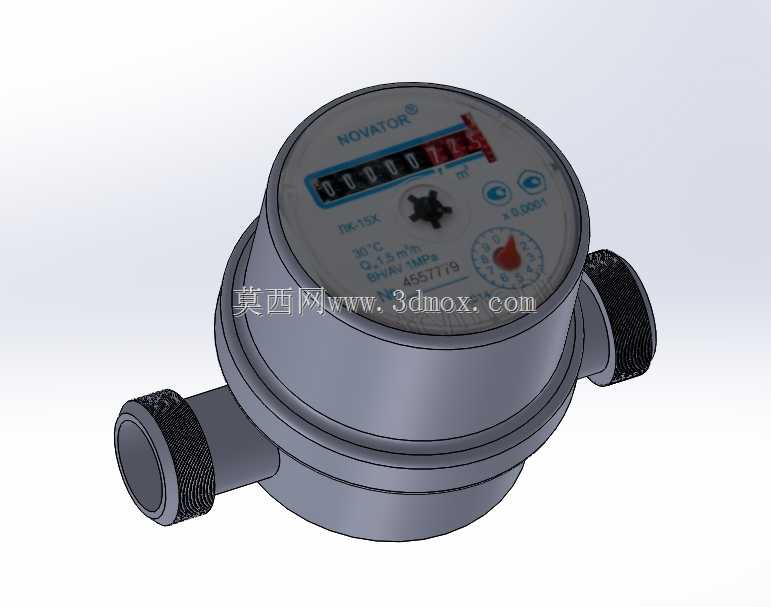

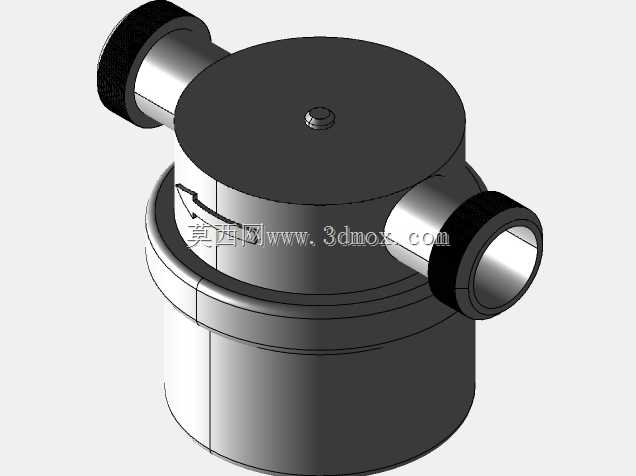

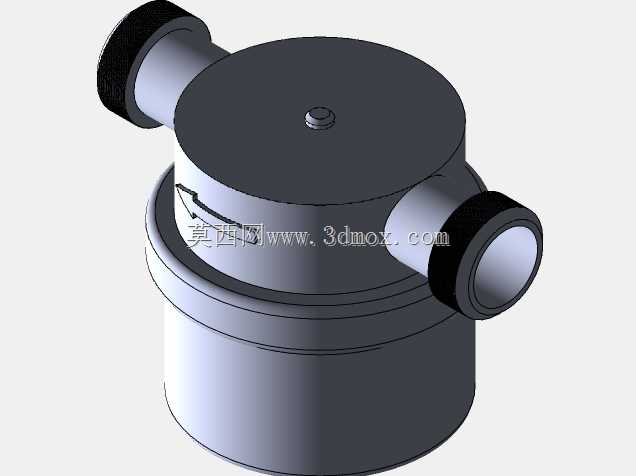

这款单流水表主要面向民用住宅分户供水计量场景，也可适配小型商用门店的自来水用量统计需求，安装在入户供水支管上，通过内部叶轮受水流冲击产生的转速，经齿轮减速机构带动字轮组实现累计流量的数值显示，是供水贸易结算环节的核心计量器具。从结构设计来看，整体采用卧式直通安装布局，两端外螺纹接口符合民用供水管道的通用连接标准，接口处预留的滚花纹理是为了方便安装时夹持施力，避免拧紧过程中出现打滑问题，同时接口端面的密封槽可适配常规橡胶密封圈，保证带压供水状态下的连接密封性。表壳采用一体压铸成型的腔体结构，腔体内部做了平滑导流设计，减少水流经过计量腔时的紊流扰动，降低压损的同时也能避免水中杂质在腔体内沉积卡滞叶轮，提升长期运行的稳定性。表盘区域采用透明密封罩封装，字轮组与指针组合的显示方式兼顾了大流量累计读数的便捷性与小流量精度校验的可读性，表盘上预留的标识区域可标注公称口径、计量精度等级、水流方向等关键参数，顶部的调节装置可在出厂校准时对计量误差进行微调，保证不同水压工况下的计量准确性。安装边界上，该款水表的轴向总长度适配常规民用管道的安装间距，表体最大外径满足管道井内的安装空间要求，垂直方向的表盘高度预留了足够的读数操作空间，无需额外加装转接构件即可直接替换同口径的老旧水表，安装时仅需保证水流方向与表体标识方向一致，水平安装时表盘朝上即可满足计量精度要求。设计过程中重点考虑了民用供水的实际工况，腔体壁厚满足1.6MPa公称压力的强度要求，内部过流部件采用耐水腐蚀的材质，适配长期浸泡在自来水中的使用环境，叶轮转轴采用低摩擦系数的耐磨材质，降低小流量下的启动阻力，保证滴漏状态下也能触发计量，减少供水损耗。
