512MB版本树莓派电路板结构三维设计

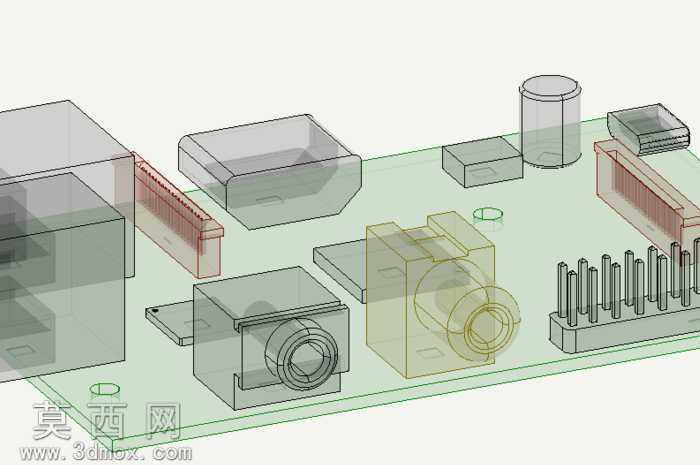

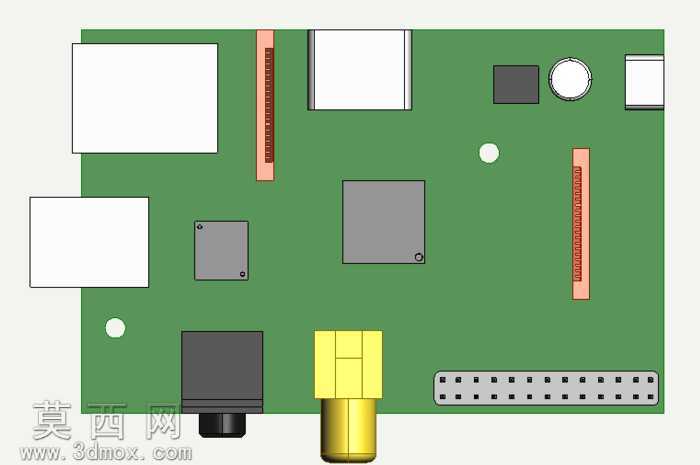

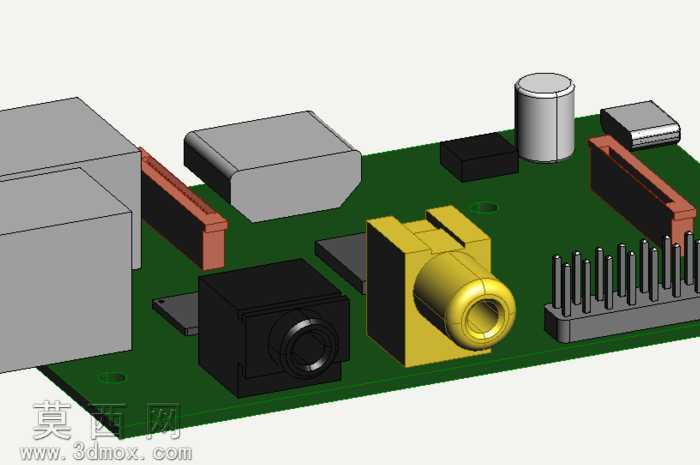

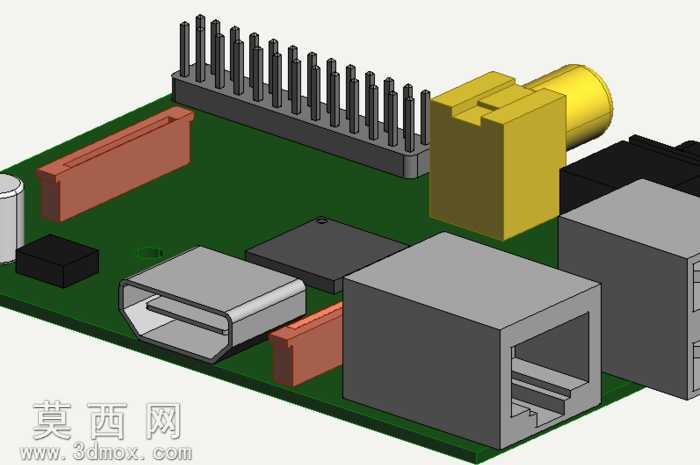

本作品为512MB内存版本树莓派开发板的1:1比例三维结构建模，整体建模严格遵循实物尺寸公差要求，将公差控制在与卡尺0.01毫米的精度对齐，完整还原了开发板的全部硬件结构布局。建模过程中首先搭建PCB基板的基础轮廓，按照实物板卡的长宽厚参数绘制基准平面，再逐一排布板上的各类电子元器件：针对不同功能的元件采用差异化的半透明材质进行区分，其中金属屏蔽罩类元件使用深灰色半透明材质，既可以展现屏蔽罩的外部轮廓，也能隐约透出罩体下方的元件布局；接口类元件如排针、音视频接口、电源接口等，采用金属质感材质还原引脚与接口外壳的结构差异；电容类圆柱元件使用浅灰色透明材质还原其圆柱外形与顶部标识区域；核心处理芯片与内存芯片区域使用暖黄色半透明材质突出核心元件的位置，清晰展现核心元件与周边阻容元件的排布关系。建模过程中严格遵循实物的元件排布逻辑，所有元件的安装位置、引脚朝向、间距都与实物保持一致，没有添加任何额外的配件结构，完整呈现裸板的硬件构成。渲染阶段采用线框加实体半透明结合的显示方式，绿色的PCB基板轮廓线清晰界定板卡边界，不同透明度的元件材质让整个板卡的层级结构一目了然，既可以直观看到表层元件的布局，也能透过上层元件观察到下层元件的位置关系，精准还原了这款英版树莓派开发板的硬件结构特征，可用于硬件结构验证、教学演示、外壳适配设计等场景，为相关开发工作提供精准的三维结构参考。
