带支架RFI通信交互式显示屏三维设计

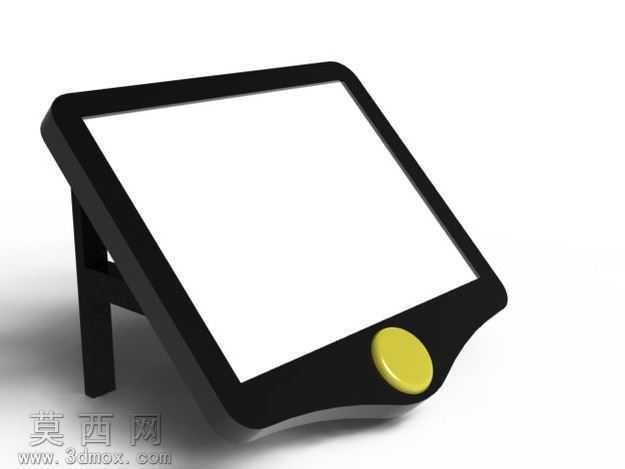

本作品为交互式屏幕的三维建模设计成果，采用SolidWorks完成全参数化建模流程，整体建模过程遵循工业产品设计的严谨逻辑，先完成核心部件的草图绘制与特征搭建，再逐步完成装配约束与细节优化。模型主体由显示面板、外包裹边框、后置支撑支架、功能按键四大核心模块组成，建模阶段首先对显示面板进行平面草图绘制，通过拉伸凸台命令生成薄型面板基体，赋予其高透光哑光白的屏幕材质，模拟真实显示屏的熄屏显示效果，材质参数调整阶段设置了低粗糙度、高漫反射的光学属性，还原玻璃面板的细腻质感。外边框采用圆角矩形轮廓设计，通过扫描特征生成带有弧度的包裹式边框结构，边框边角做了大半径圆角过渡处理，避免尖锐棱角带来的生硬感，材质选用哑光黑色硬质塑料，设置了细微的颗粒质感参数，模拟工程塑料的表面触感，边框下部延伸出符合人体工学的弧形握持区域，在弧形区域的中心位置设置了圆形功能按键，按键采用亮黄色配色，通过凸台拉伸与圆角处理生成饱满的按键造型，材质设置为高光光滑塑料，与黑色边框形成强烈的视觉对比，突出按键的操作辨识度。后置支撑支架采用斜撑式结构设计，通过装配约束实现支架与边框背部的角度固定，模拟桌面放置时的最佳观看倾角，支架杆件采用矩形截面拉伸生成，连接处做了加强筋结构设计，保证支撑结构的力学稳定性，材质与边框保持一致的哑光黑塑料属性，保证整体视觉风格统一。建模过程中对所有配合面做了公差匹配设置，确保各部件之间无干涉、无错位，整体装配逻辑符合实际产品的生产装配要求。渲染阶段采用工作室柔光环境，添加了柔和的地面阴影效果，突出产品的轮廓立体感与材质层次，整体设计围绕RFI维卡通信的功能需求，在保证结构合理性的前提下兼顾了外观的简约实用性，可作为同类交互显示终端设计的参考模型，也可用于教学演示中的产品结构展示案例。
