钣金折弯式柜门连接铰链结构设计

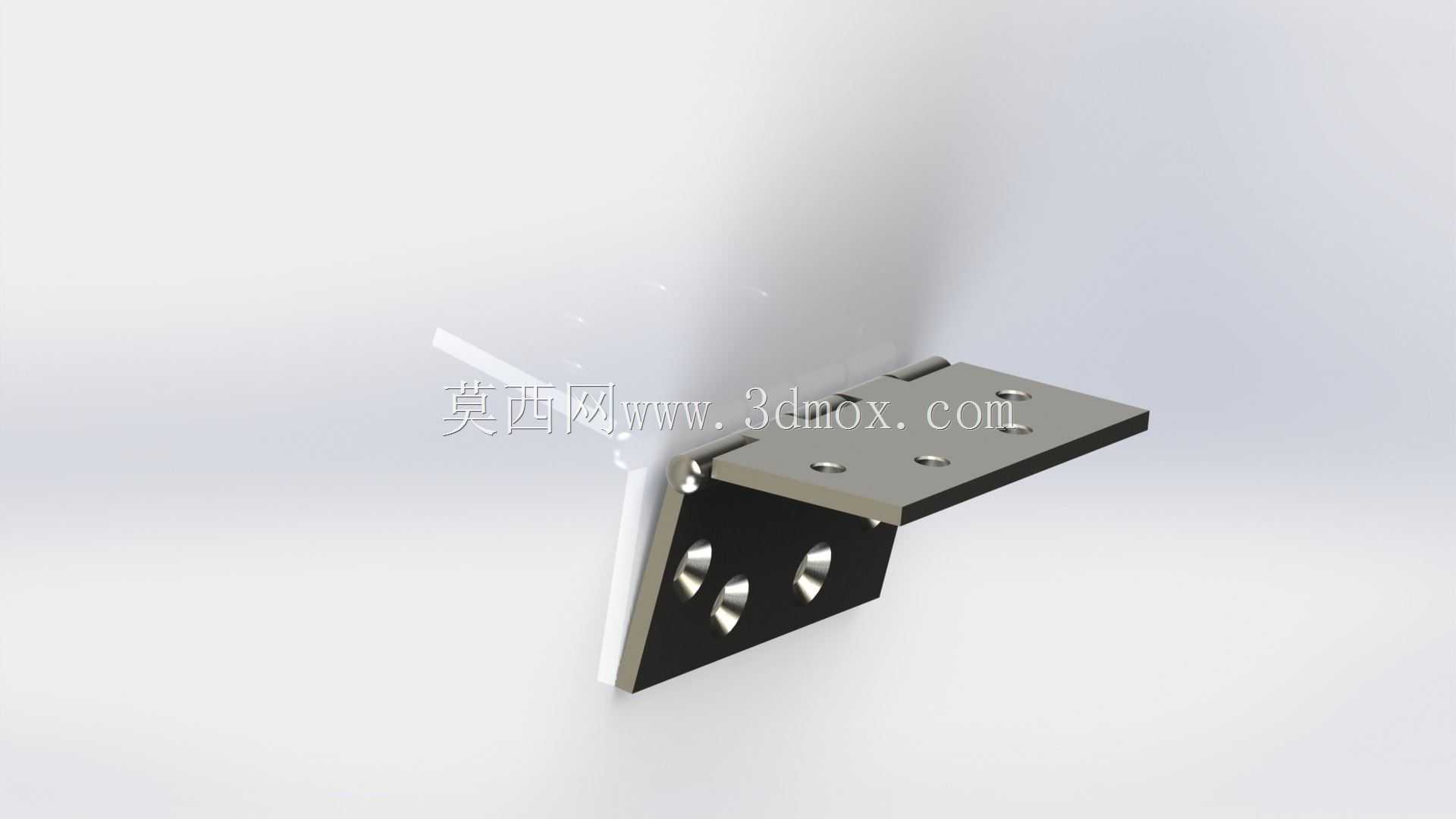

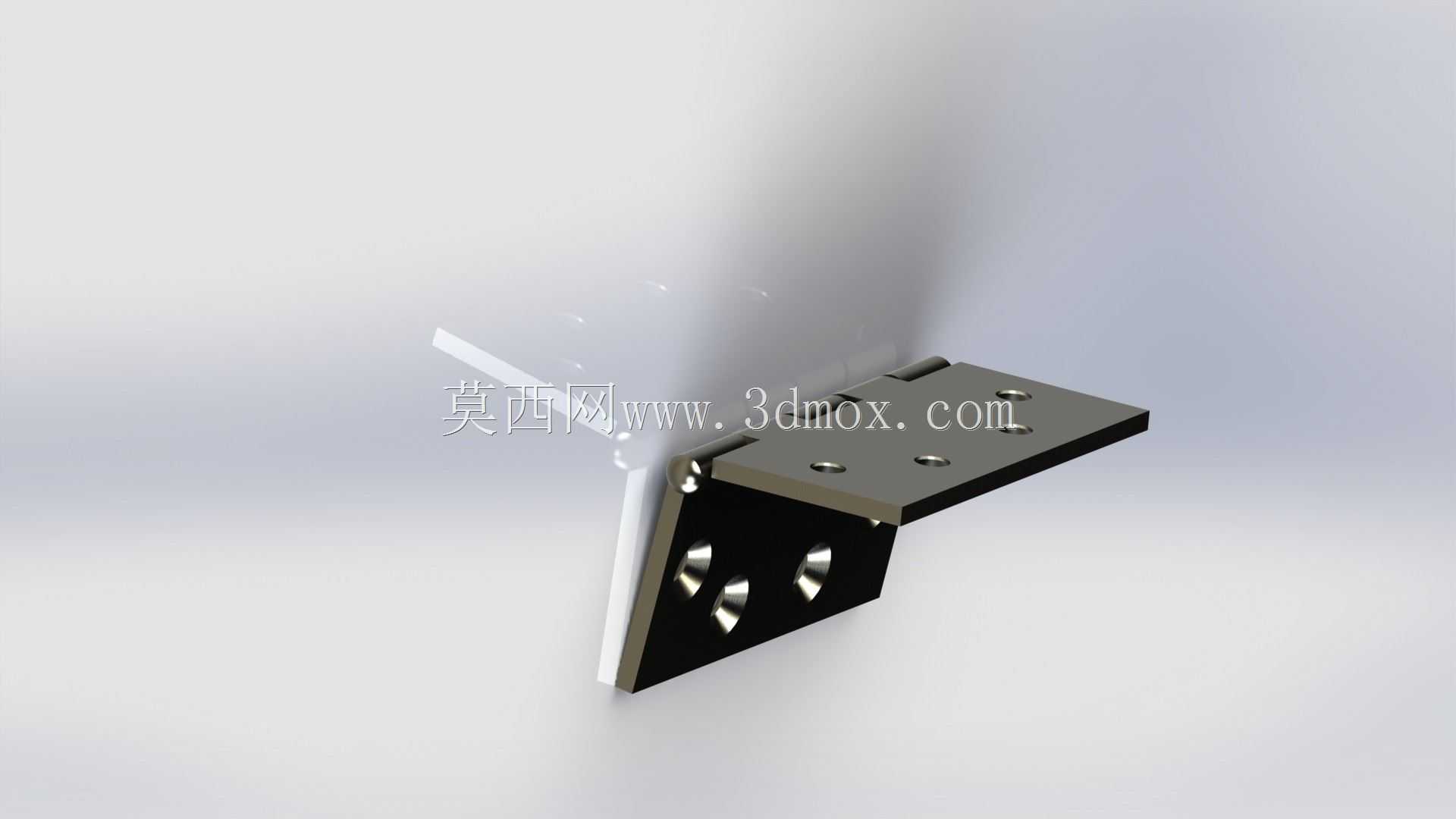

这款铰链主要面向小型设备柜门、嵌入式箱体侧装门的转动连接场景，日常在非标自动化设备护罩、小型电气控制柜、实验室仪器侧开门结构中应用较多，区别于普通平装合页，它采用了折边安装的结构形式，能适配门板与安装框架存在90度垂直错位的安装场景，不需要额外在门框边缘做铣槽让位，直接通过外露螺丝固定即可完成装配，对薄板类门板的适配性更好。从功能特性上看，这款铰链的转动副采用了同轴铆接结构，两个页片分别对应固定侧与活动侧，固定侧页片为垂直折边结构，上面预留了三个沉头安装孔，安装时折边完全贴靠在柜体框架的垂直安装面上，螺丝锁紧后不会突出安装面，避免干涉门板开合；活动侧页片为平板结构，预留四个沉头安装孔，完全贴合门板的内侧面固定，开合过程中页片之间的转动间隙控制在0.1mm以内，不会出现门板晃动、错位的问题，常规使用场景下可实现180度范围内的自由转动，开合阻尼均匀，没有卡顿或松旷的问题。设计过程中优先考虑了薄板安装的适配性，固定侧折边的高度控制在12mm，刚好适配厚度10-15mm的铝型材框架或者1.5-2mm厚的钣金柜体边框，不需要额外增加补强板即可满足承重要求，单只铰链可承受5kg以内的门板重量，常规单扇门配置两只铰链即可满足使用需求。安装边界方面，固定侧的安装孔位间距做了标准化适配，横向孔距与常用2020、3030铝型材的槽口中心距完全匹配，不需要额外打孔攻丝，直接使用型材专用T型螺丝即可完成固定；活动侧的孔位排布适配12-18mm厚的木质、亚克力或者钣金门板，安装时只需要在门板对应位置预钻直径3mm的底孔即可用自攻螺丝锁紧，不需要做沉孔加工，安装效率比普通暗藏合页高40%左右。结构上做了防干涉倒角处理，两个页片的转动边缘都做了R1.5的圆角处理，开合到最大角度时页片边缘不会与柜体、门板发生剐蹭，长期使用也不会出现漆面磨损掉漆的问题，表面采用喷砂氧化处理，防锈能力强，在常规工业车间环境下使用不会出现锈蚀卡滞的问题。
