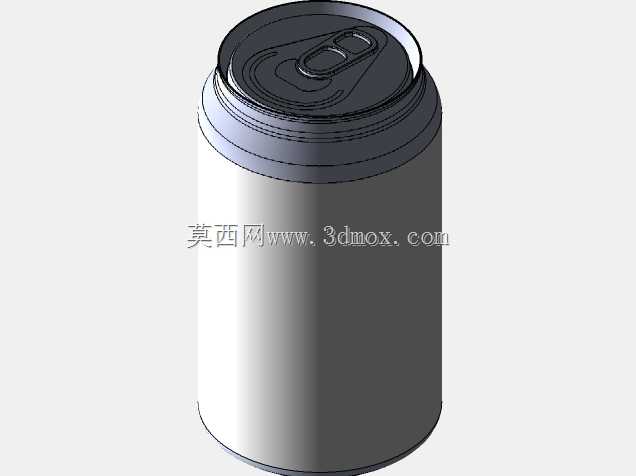

标准易拉罐汽水罐精细结构三维建模

日常快消品生产、包装设备调试、商业展陈场景搭建过程中，标准易拉罐是出现频率极高的参照构件，这类罐体的三维建模精度，会直接影响灌装生产线工位匹配校验、包装结构干涉检查、销售场景比例参照的最终效果。建模过程中首先还原了罐体的三段式结构特征：底部采用内凹承压球面设计，这一结构是为了平衡内部碳酸饮品释放的气压，避免堆码、运输过程中罐体受内压与外载荷共同作用出现鼓底变形，建模时严格匹配了量产罐体的底部圆弧过渡曲率，保证受力仿真时的应力分布与实际工况一致。罐身主体采用等壁厚薄壁结构，实际生产中多采用3004铝合金板材冲压成型，建模时保留了罐身上下两端的缩颈过渡特征，这部分结构是罐身与顶盖、底盖卷封配合的关键位置，卷边的叠层尺寸直接决定罐体的密封性能，建模时还原了卷封位置的多层材料叠加轮廓，可直接用于卷封工装的匹配设计。顶盖部分还原了易拉环与刻痕线的完整结构，刻痕线的深度、开合角度都参照量产罐体参数设置，拉环的铆接位置保留了凸台结构，可用于模拟实际开合过程的受力变形，也能为顶盖冲压模具的设计提供直接的型面参照。这类罐体模型在实际工程场景中用途广泛：在灌装生产线设计阶段，可将模型导入产线装配环境，校验输送导轨的宽度、分瓶螺杆的螺距、旋盖（压盖）工位的下压行程是否与罐体尺寸匹配，避免出现卡罐、刮擦罐体表面的问题；在商业展陈、产品渲染场景中，可作为比例参照件放置在待展示产品旁，让观看者快速感知展示对象的实际尺寸，也可直接赋予不同的包装贴图，快速生成不同饮品的包装方案效果；在包装结构测试仿真中，可基于该模型赋予对应铝合金材料参数，模拟堆码载荷、跌落冲击、内部气压变化下的罐体变形情况，为包装结构优化提供数据支撑。建模过程中对所有圆角、过渡面都做了曲率连续处理，没有出现尖锐棱角或破面，可直接导入各类三维软件进行装配、仿真、渲染操作，不需要额外修复几何特征，罐体的整体外形尺寸完全参照市面主流330ml易拉罐的量产尺寸设置，安装边界与实际产品完全一致，可直接用于各类需要匹配标准易拉罐尺寸的工装、设备、展陈场景的设计工作。
