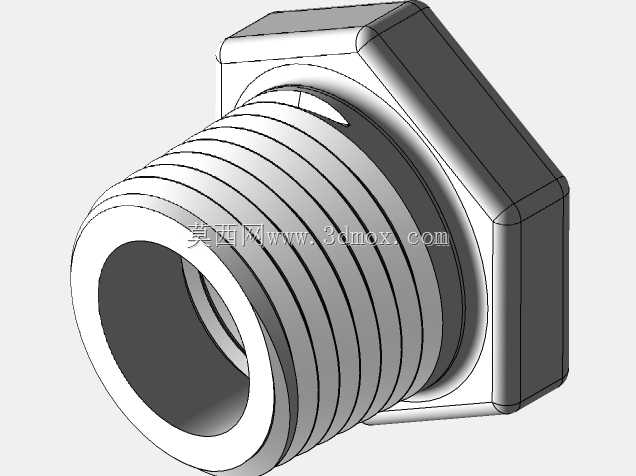

3/8内转1/2外NPT螺纹异径接头

这类异径螺纹转接头在民用给排水、小型卫浴管路改造、低压气动回路搭建场景中应用十分广泛，核心作用是实现两种不同规格NPT锥螺纹的管路连通，解决现场管路口径不匹配的转接需求。从结构设计来看，接头采用外六角主体结构，六角对边尺寸适配常规活动扳手、开口扳手的夹持范围，安装时无需定制专用工装，现场施工人员用常规工具即可完成拧紧操作，六角棱边做了小倒角处理，避免安装时刮伤操作人员手部，也能减少电镀或表面处理时的锐角积料问题。接头一端为3/8规格NPT内锥螺纹，另一端为1/2规格NPT外锥螺纹，NPT锥螺纹本身依靠牙型变形实现密封，设计时严格遵循美制锥螺纹的牙型角、锥度参数，螺纹收尾处预留了足够的退刀空间，加工时不会出现烂牙、牙型不完整的问题，内螺纹端口做了120度导向倒角，对接外螺纹时可以快速对准，不会出现螺纹错牙咬死的情况。安装边界方面，接头轴向总长度控制在常规管路安装预留空间范围内，六角部分的最大外径不会超出相邻管路的安装避让空间，在狭小的卫浴暗装管路、设备内部气路排布场景中，不会和周边构件发生干涉。实际使用中，这类接头需要根据输送介质选择对应材质，输送常温水介质时可选用黄铜或PP材质，输送低压压缩空气时可选用铝合金或不锈钢材质，需要注意的是普通塑料材质的耐温上限较低，在持续输送热水的工况下容易出现应力松弛导致密封失效，选型时需要匹配实际工况的温度、压力参数。建模过程中需要重点保证螺纹牙型的准确性，锥度1:16的参数不能出现偏差，六角部分的对称度、两端螺纹的同轴度需要控制在合理公差范围内，否则安装时会出现螺纹偏斜、密封不严的问题，接头内部的流道做了等径过渡处理，不会出现通径突变导致的流阻增大问题，介质流经时的压力损失可以控制在极低水平，满足低压流体输送的使用需求。
