手动拉烟器结构设计三维数模

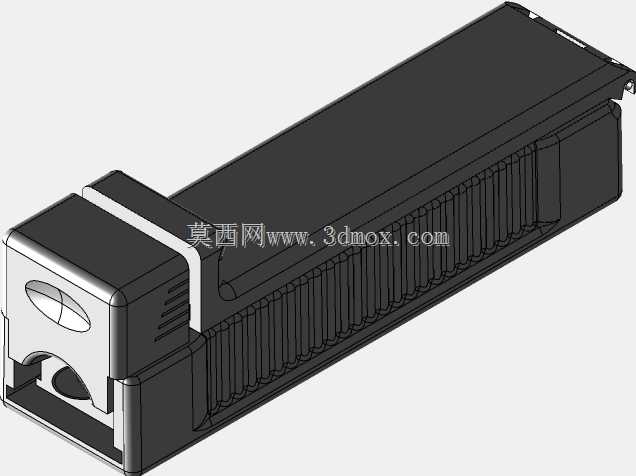

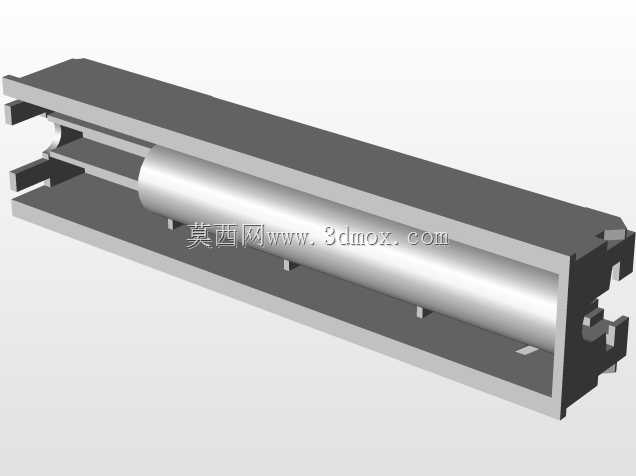

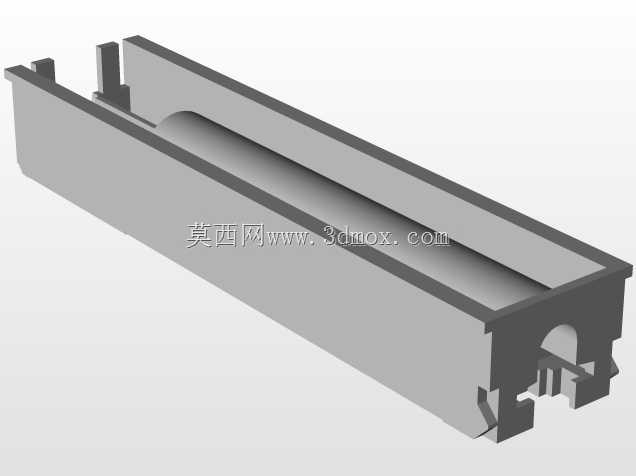

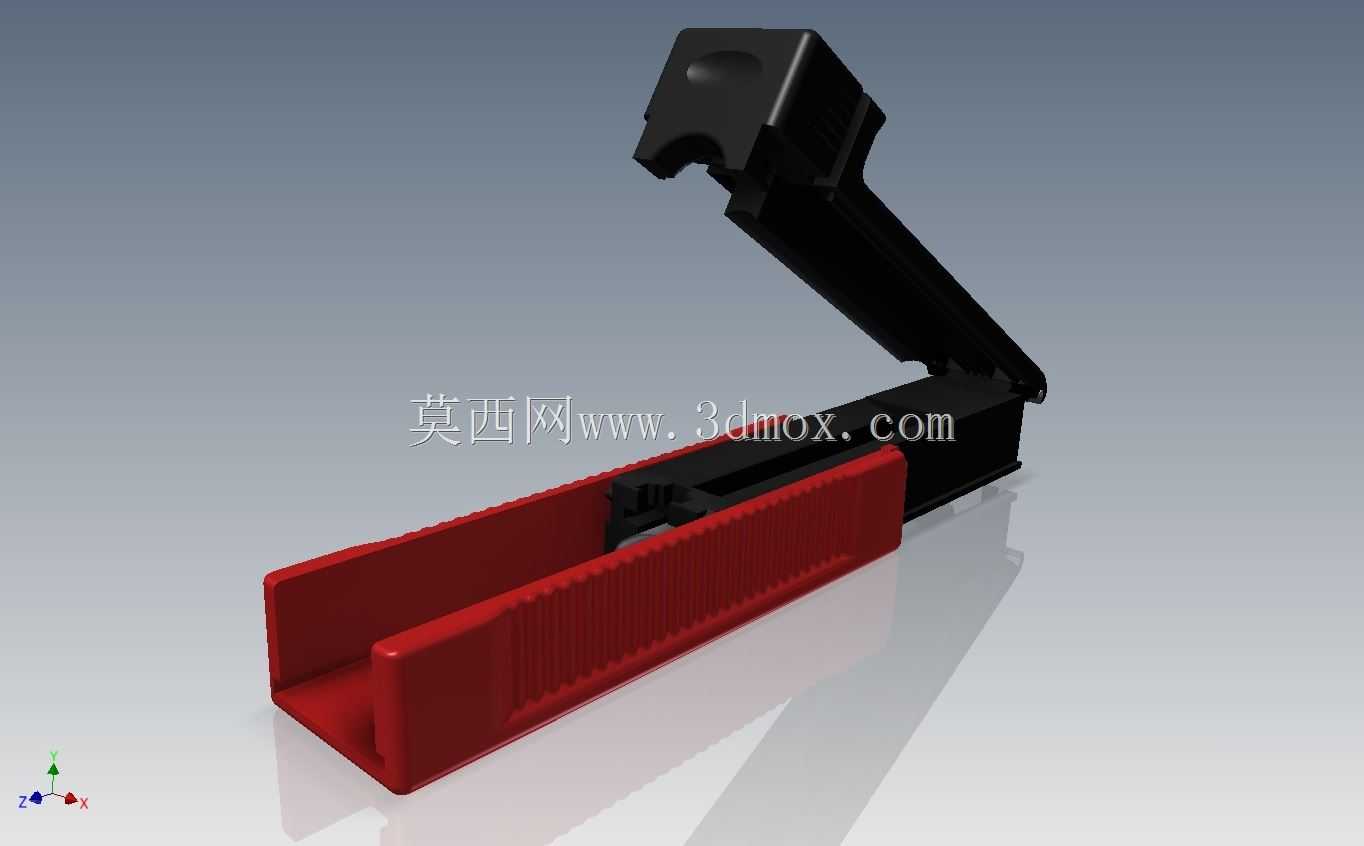

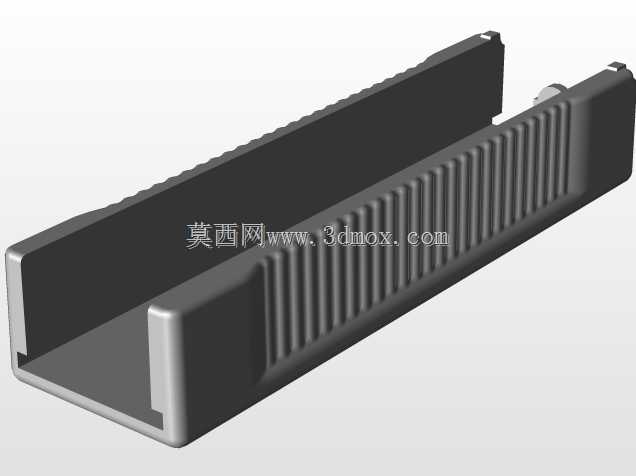

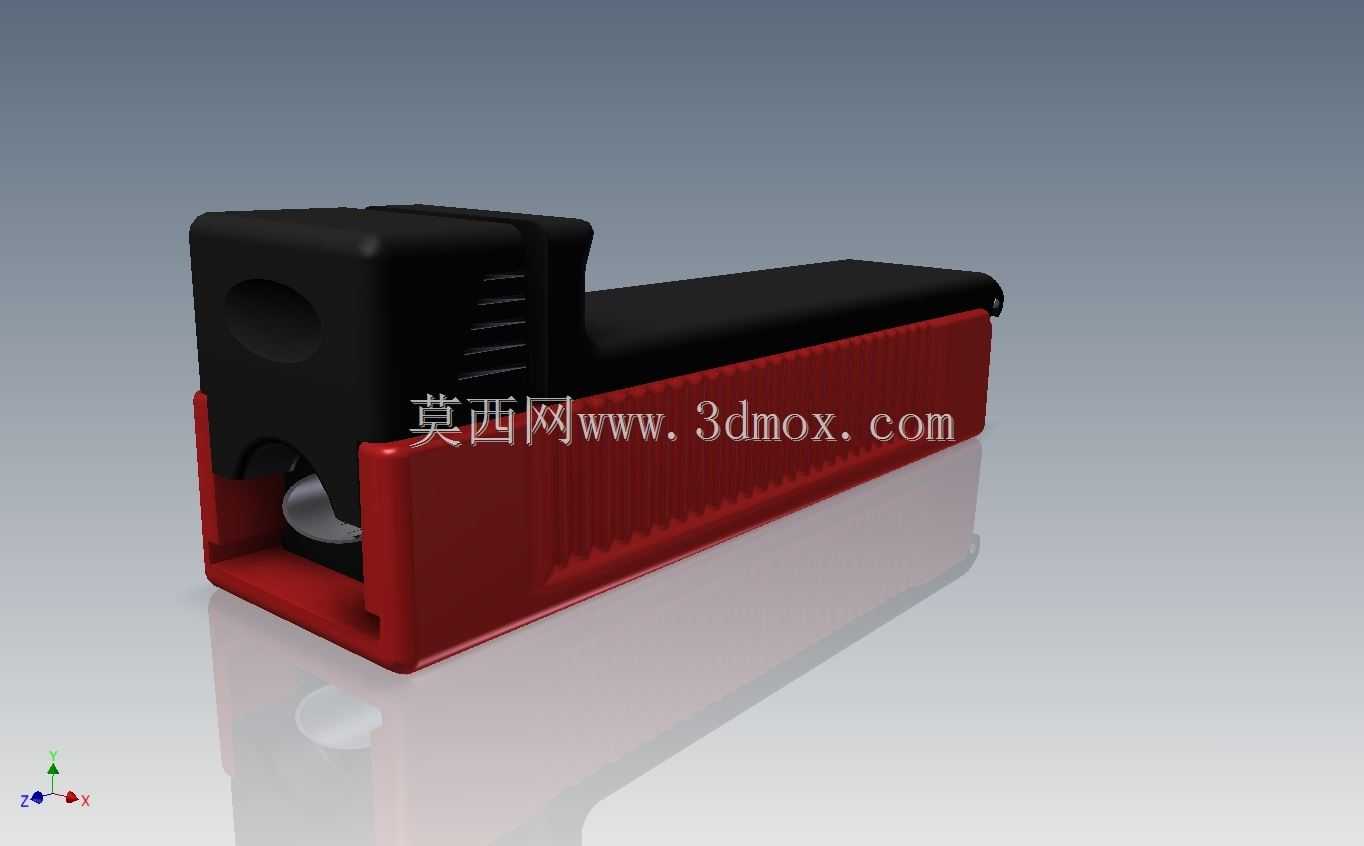

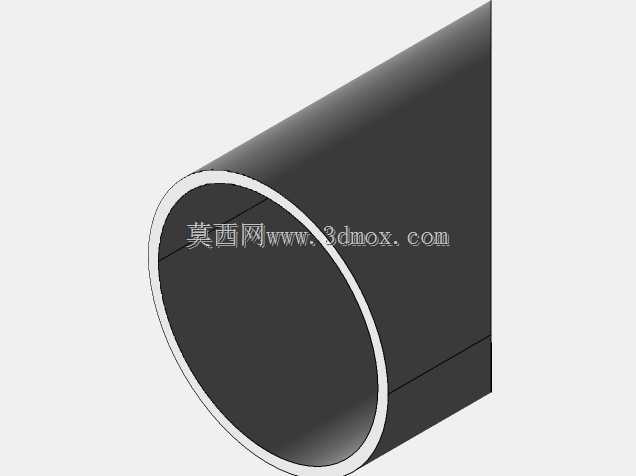

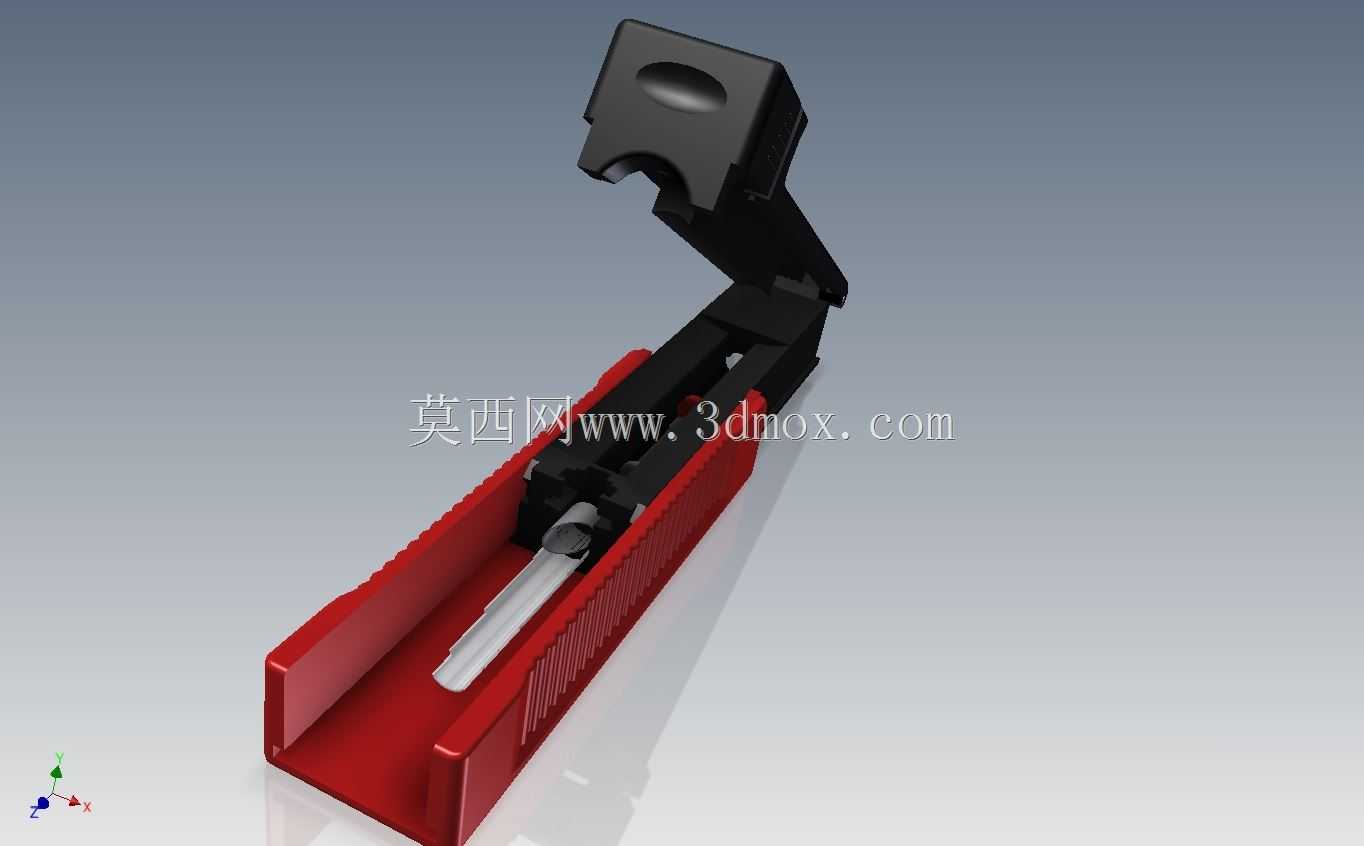

这款手动拉烟器的结构设计，核心围绕单人手动操作的使用场景展开，整体采用上下开合的铰接式结构，主体分为固定料槽与压合臂两个核心部分，固定料槽为长条形敞口槽结构，槽体内腔尺寸匹配常规空烟管的装填口径，槽壁外侧做了细密的竖向防滑筋结构，操作时手指握持部位的摩擦力足够，不会因为施力按压出现打滑偏移的问题。压合臂通过尾部的铰接转轴与料槽基座连接，开合角度控制在0到75度区间，完全打开时可以顺畅完成烟丝填充与空烟管套入操作，压合到位时压合臂的压面与料槽内腔完全贴合，不会出现压合间隙导致的烟丝填充不均、烟卷松紧度不一致的问题。

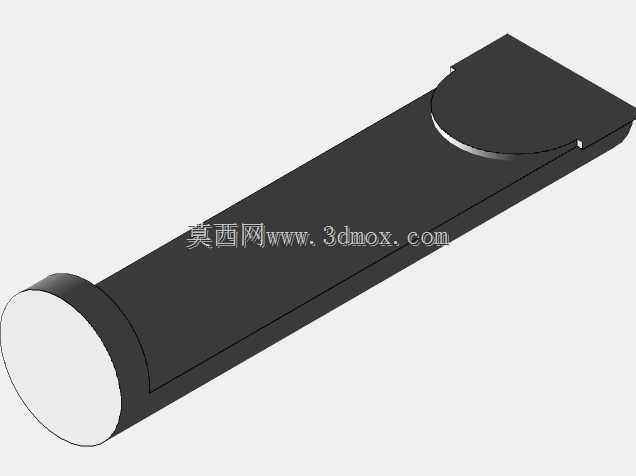

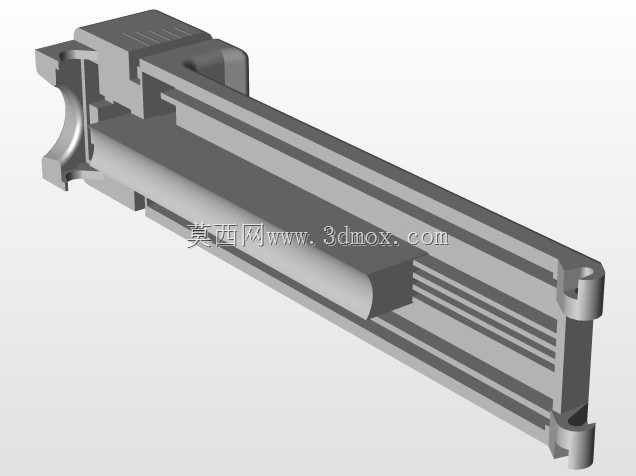

从实际使用的功能逻辑来看，该结构不需要额外的动力源，完全依靠手动施力完成烟丝的压实与推送，压合臂头部做了与空烟管口径匹配的弧形导向缺口，压合过程中可以精准对准空烟管的开口位置，避免推送时出现烟管折损、烟丝外漏的情况。料槽的内部深度经过反复校核，单次填充的烟丝量刚好匹配常规长度烟卷的装填容量，不会出现烟丝过量导致压合卡滞，或是烟丝填充不足导致烟卷松软的问题。铰接位置的转轴采用间隙配合设计，长期反复开合也不会出现卡涩、松旷的问题，压合臂与料槽的配合面做了微小的倒角过渡，开合过程中不会出现锐边刮擦操作人员手指的隐患。

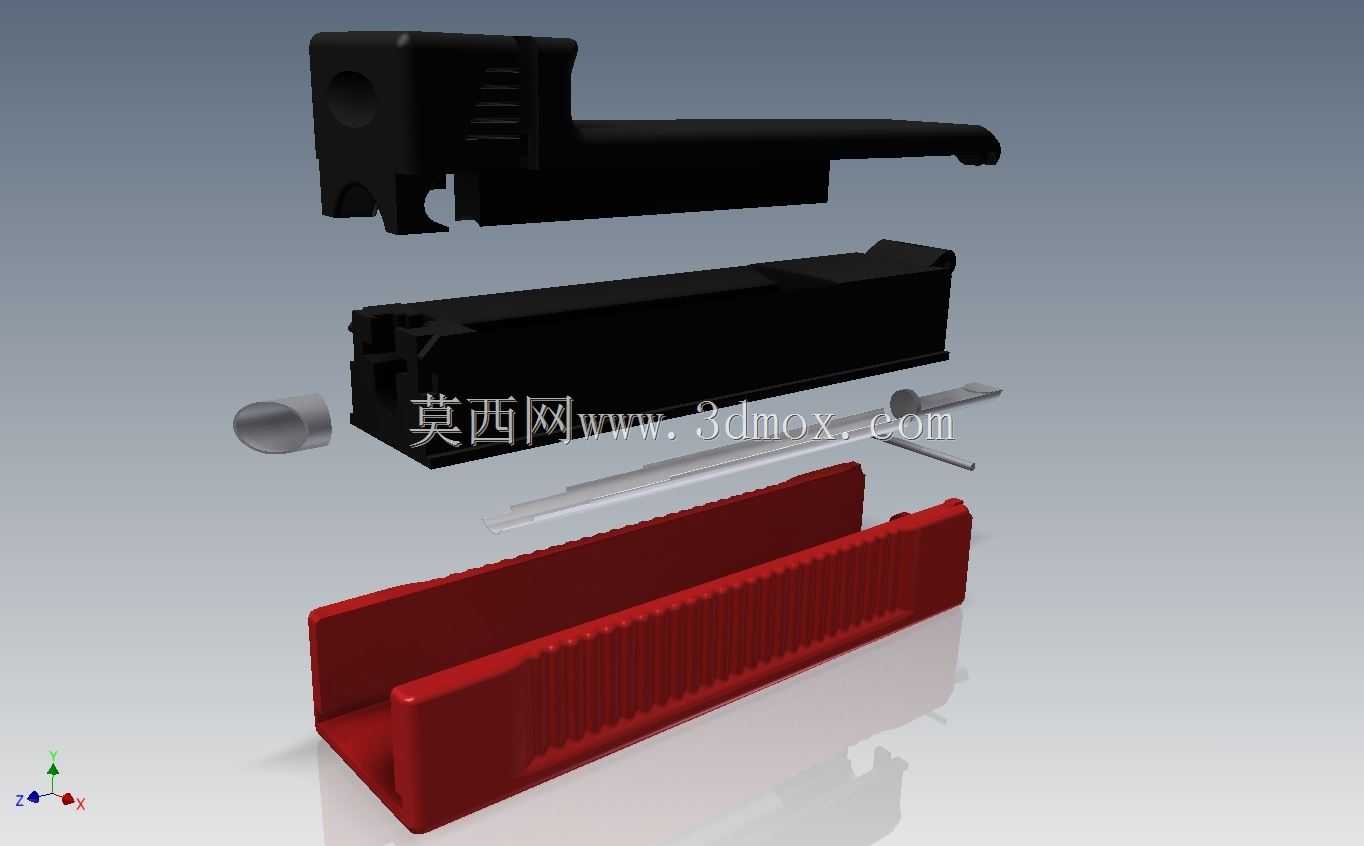

从安装与使用的边界尺寸来看，整体收拢后的长度控制在常规手掌握持的适配范围内，宽度不超过成年人手掌的握持宽度，放置在桌面操作时不需要额外的固定结构，单手握持即可完成全部操作流程，料槽底部为平面结构，静置放置时稳定性足够，不会因为施力按压出现侧翻。结构上没有复杂的传动零件，所有部件都可以通过常规注塑工艺加工成型，装配时仅需要一根铰接销轴即可完成整体组装，生产装配的工序简单，后期使用过程中如果出现烟丝残留堵塞，直接打开压合臂就可以完成内腔清理，不需要额外的拆卸工具，日常维护的门槛极低。压合臂的握持面做了内凹的弧形贴合设计，按压时手指的受力分布均匀，长时间操作也不会出现局部压痕、发力不适的问题，整体结构没有多余的装饰性设计，所有外形特征都服务于实际操作的功能需求。
