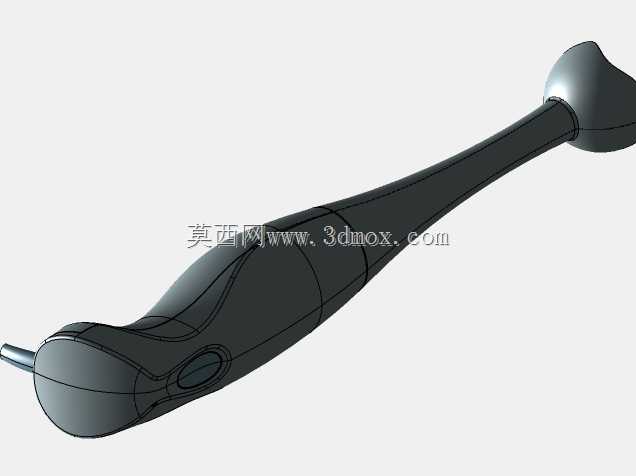

博世手持电动搅拌器结构三维设计

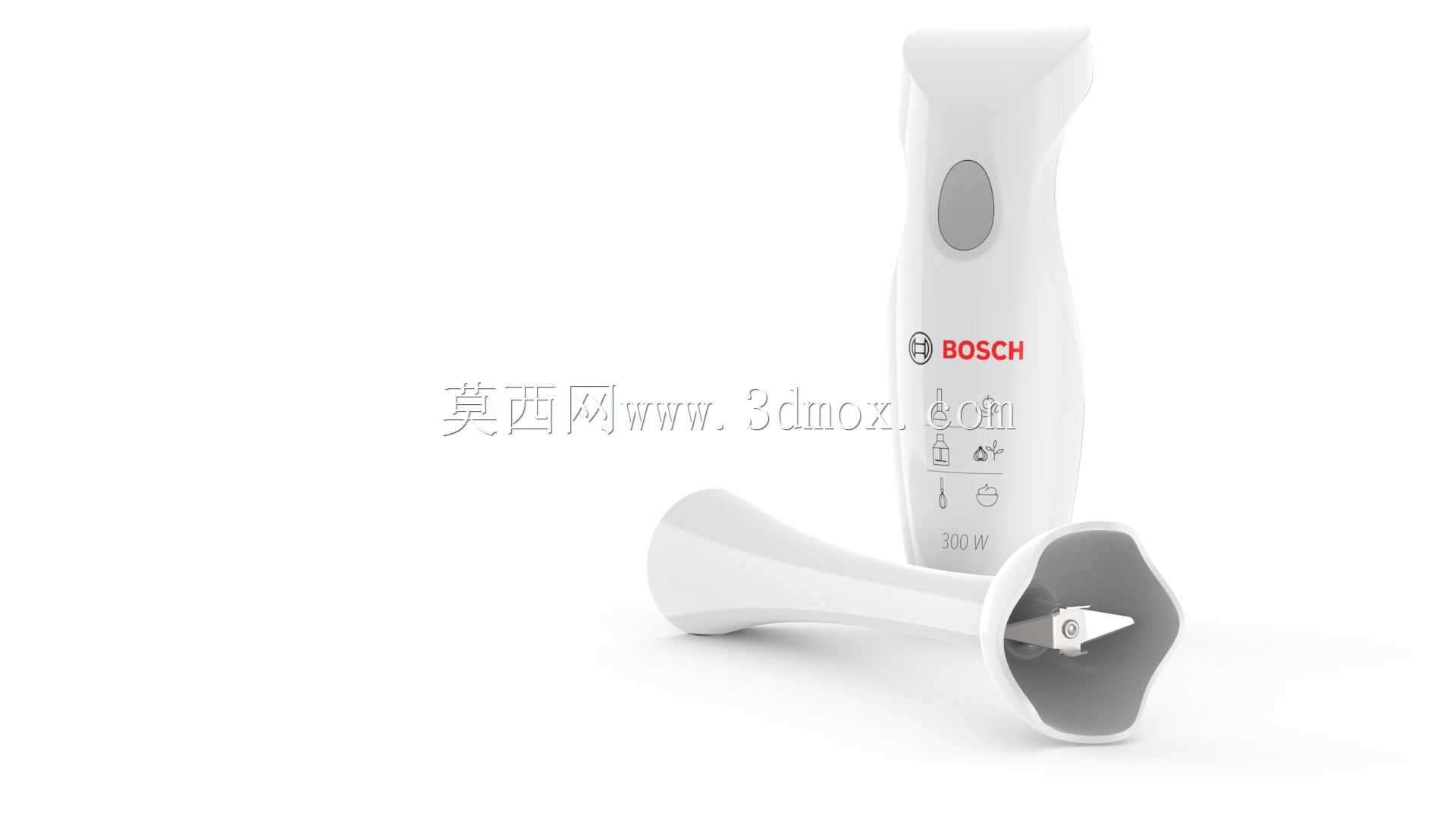

这款手持搅拌设备的三维结构设计，核心围绕家用及小型商用场景的流体、半固态食材混合作业需求展开，在结构布局上充分考虑了手持操作的人机工程逻辑，整机握持段采用符合手掌抓握弧度的收腰造型，握持区域的防滑按键布局贴合拇指自然放置位置，操作时无需大幅调整手部姿态即可完成启停与档位切换，长时间作业不易产生肌肉疲劳。从功能实现逻辑来看，主机内部的动力输出端与搅拌棒采用快拆式卡扣连接结构，对接处设置有径向定位凸台与密封胶圈，既可以保证动力传递过程中的同轴度，避免高速运转时搅拌头出现径向跳动，也能防止作业过程中液态食材渗入主机腔体造成电路故障。搅拌头的工作端采用花瓣形导流罩结构，罩体边缘做了圆弧过渡处理，作业时浸入食材容器后，旋转的刀头带动食材流动时，导流罩可以引导流体形成定向循环，避免食材飞溅，同时减少刀头空转带来的紊流损耗，提升混合效率。在设计过程中，整机的外形尺寸充分考虑了常规家用料理容器的适配边界，搅拌棒的浸入段长度适配常见的1-2L容量料理杯、汤锅深度，主机握持段的最大直径控制在适合亚洲人手型抓握的范围，整机重心落在握持区域中心位置，手持作业时不会出现头重脚轻的下坠感。结构细节上，主机外壳的分模线沿机身侧部对称布置，表面做细磨砂质感处理，既可以提升握持摩擦力，也能避免日常使用中残留指纹与划痕；机身侧面的功能标识采用凹刻填漆工艺，长期接触水渍、清洁擦拭也不会出现标识脱落问题。搅拌头的刀轴采用不锈钢材质，与刀头的连接位置做了激光焊接处理，无卫生死角，日常使用后可以直接冲洗清洁，不会残留食材残渣。从安装适配角度，快拆结构的卡扣行程设计合理，拆卸搅拌棒时只需单指按压卡扣按键即可拔出，安装时对准导向槽插入即可自动锁止，无需额外工具辅助，不同功能的搅拌配件可以通用同一主机接口，拓展不同作业场景的使用需求。整机的密封结构做了多道防护设计，主机与搅拌棒的对接面、按键周边都设置了密封结构，日常使用中不慎溅落的液体不会渗入内部，提升了设备在潮湿厨房环境下的使用寿命。
