便携式FM/AM波段收音机外观结构设计

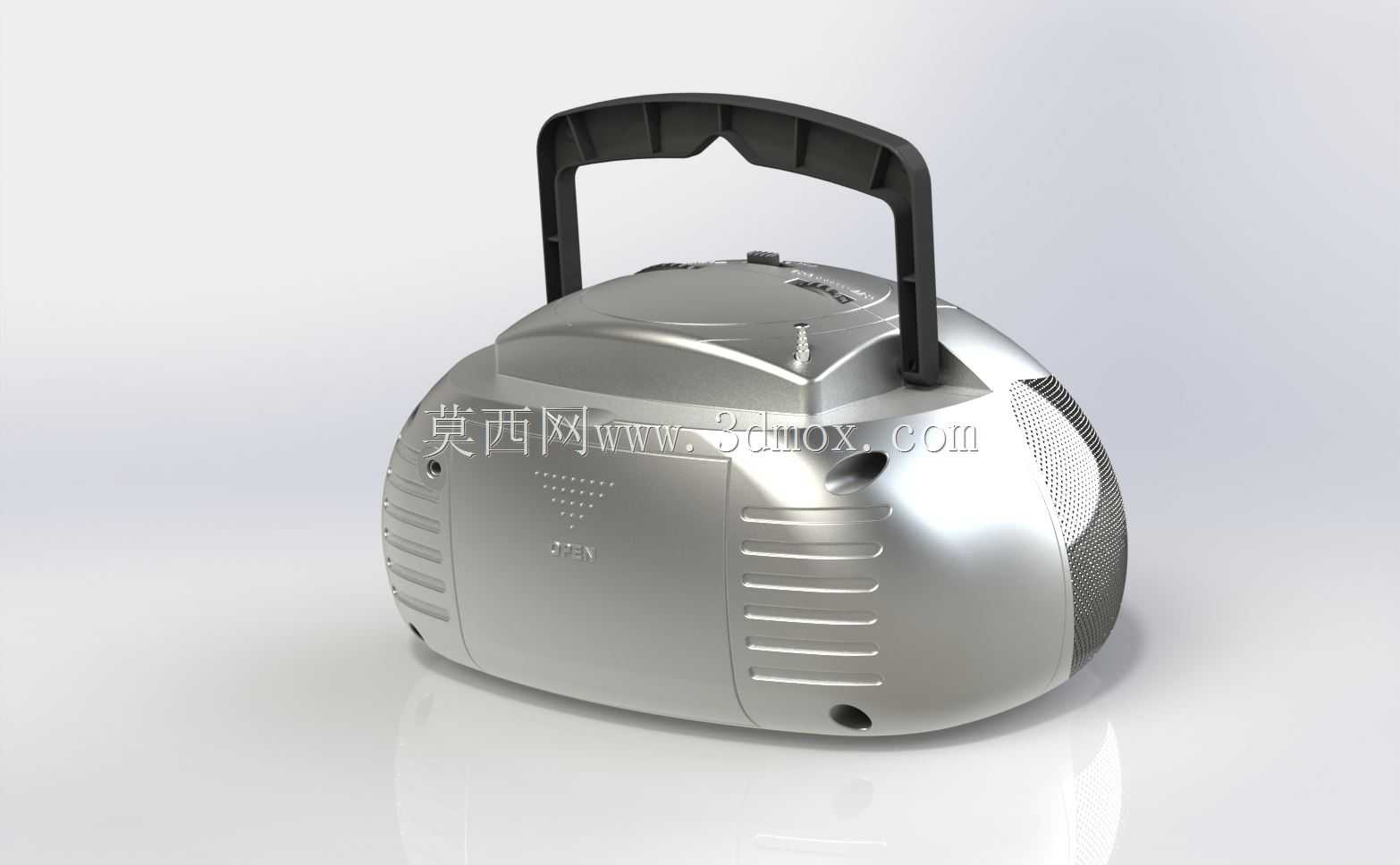

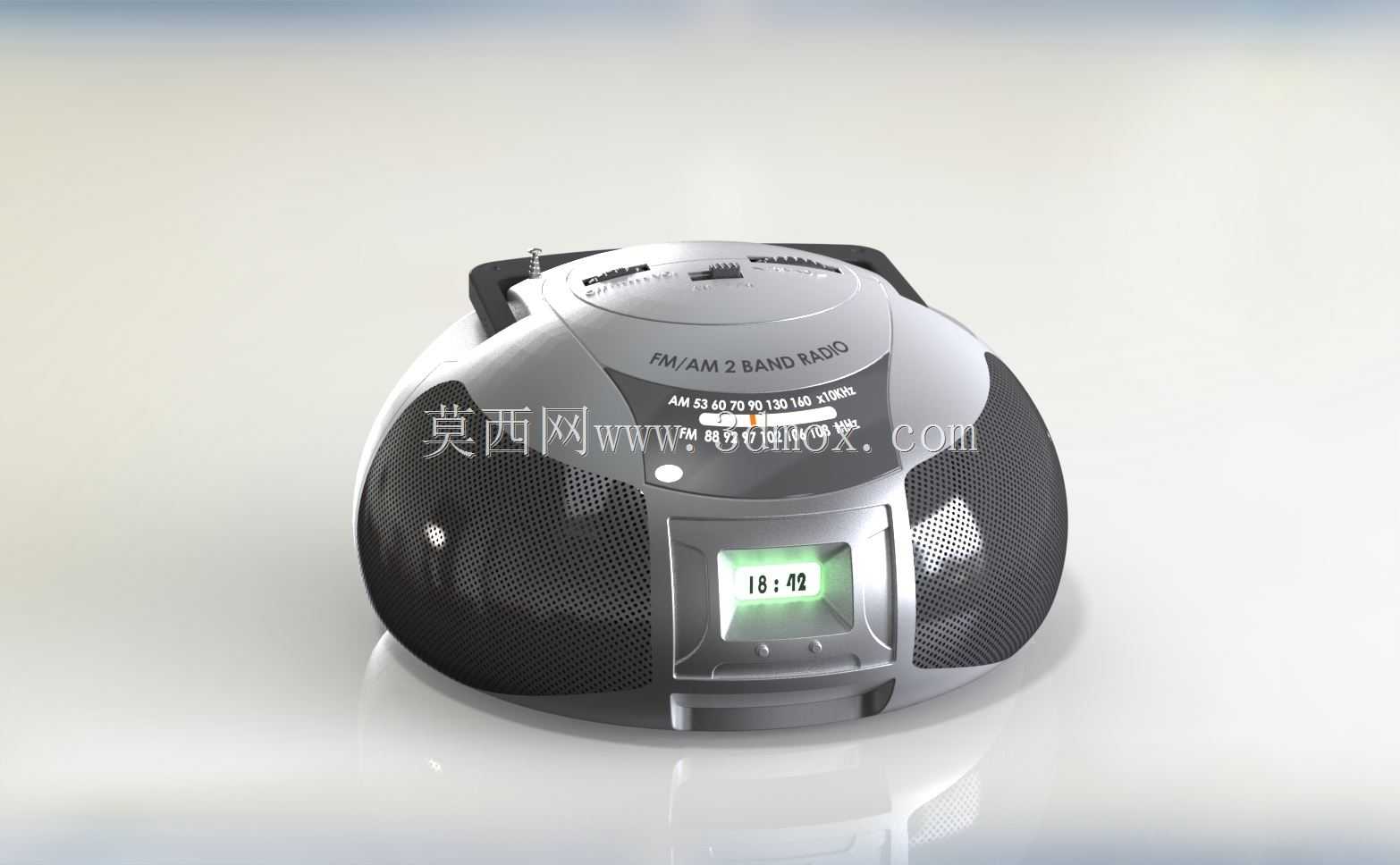

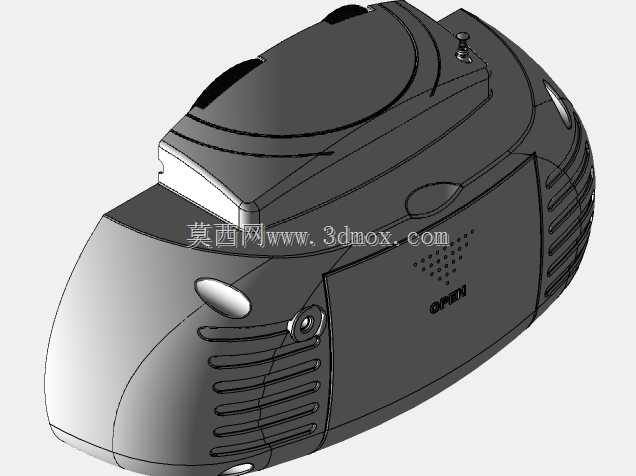

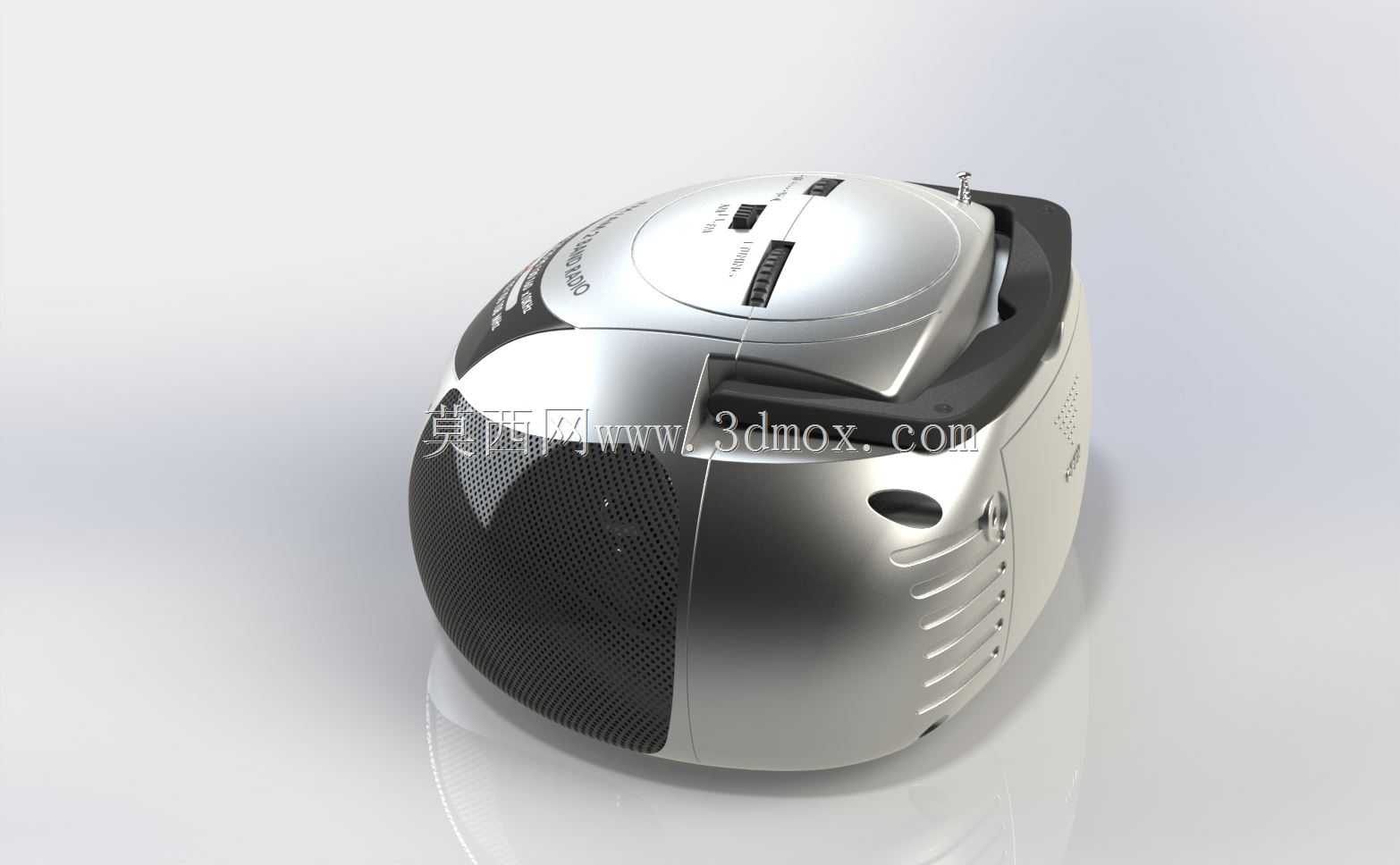

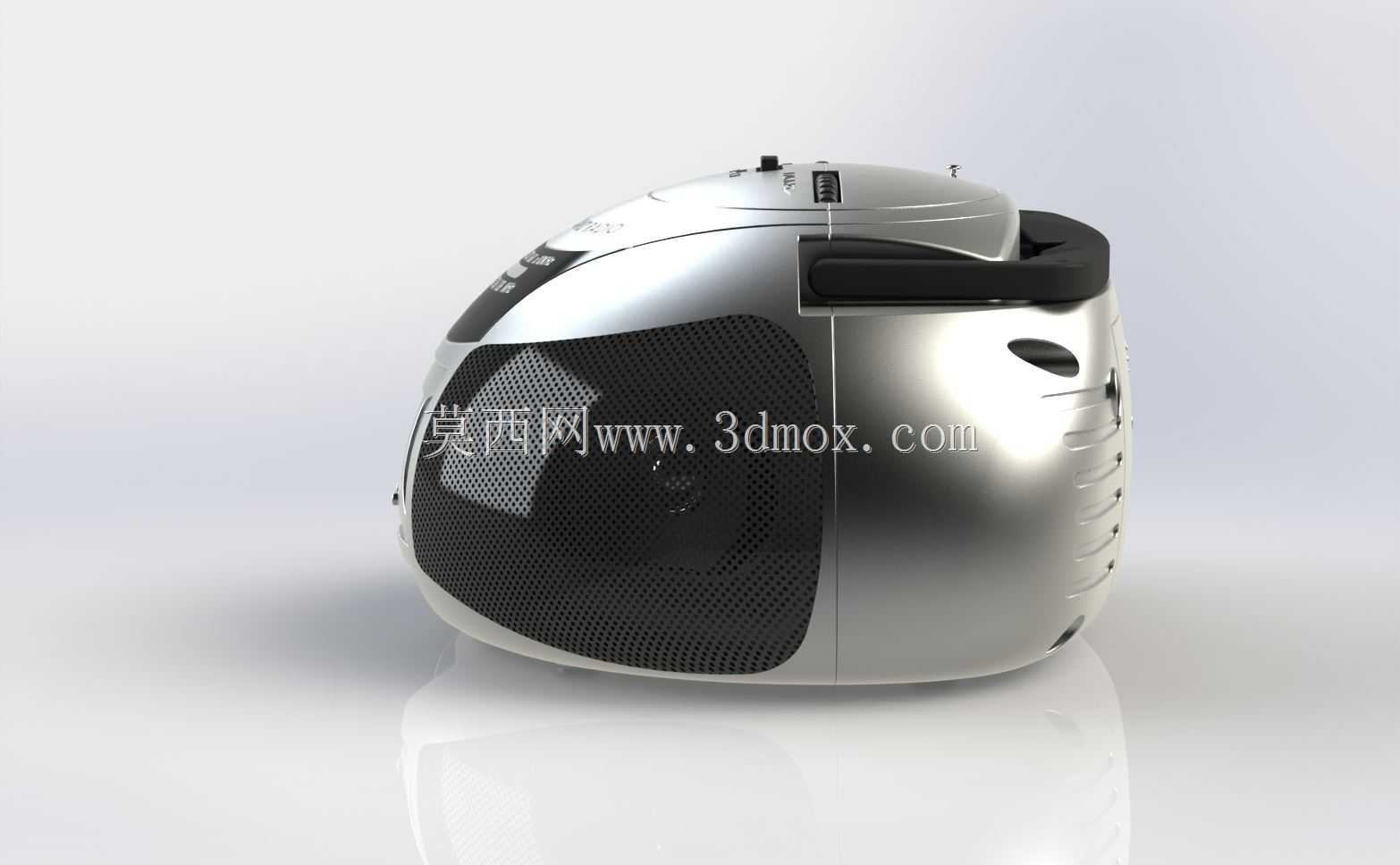

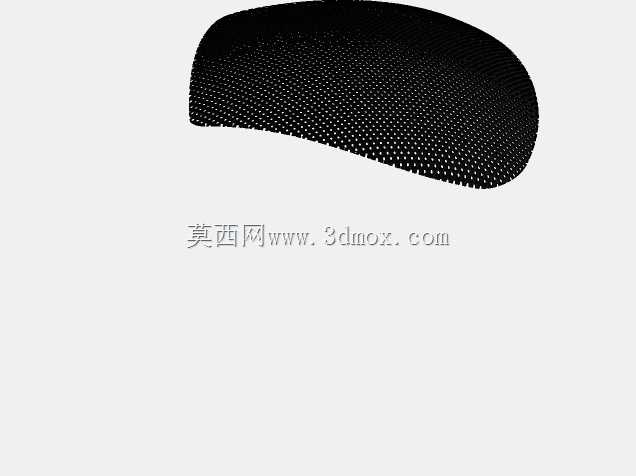

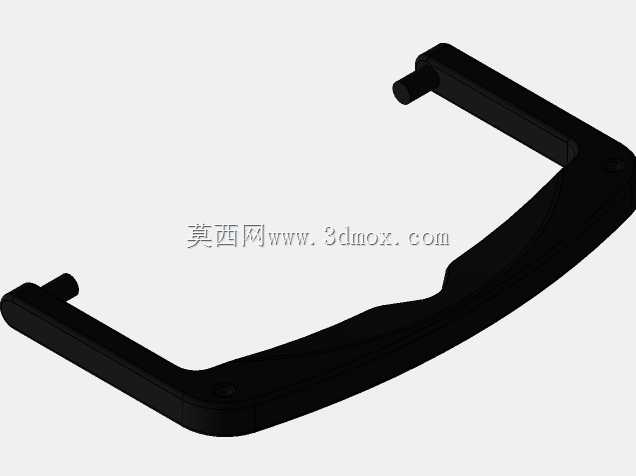

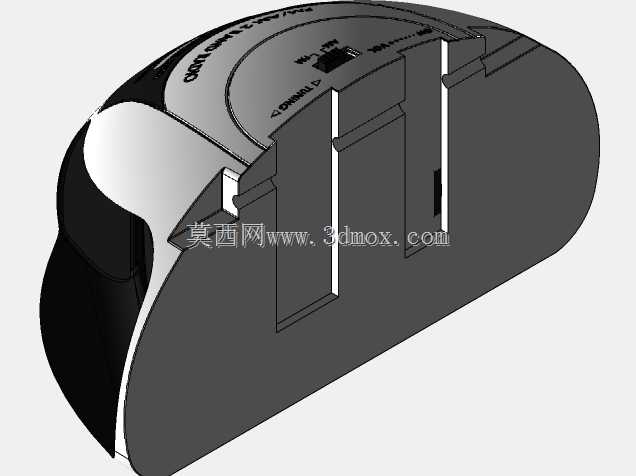

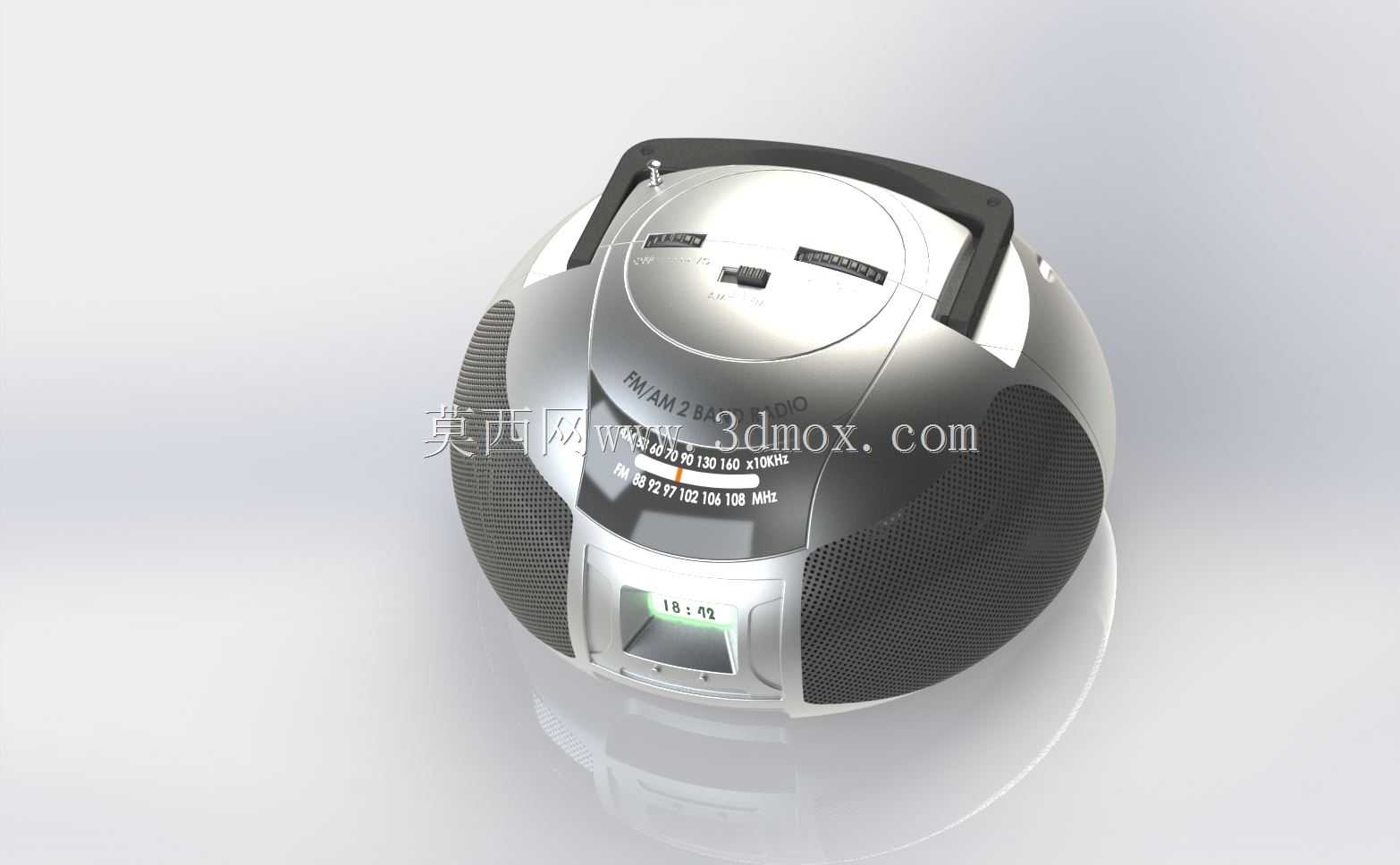

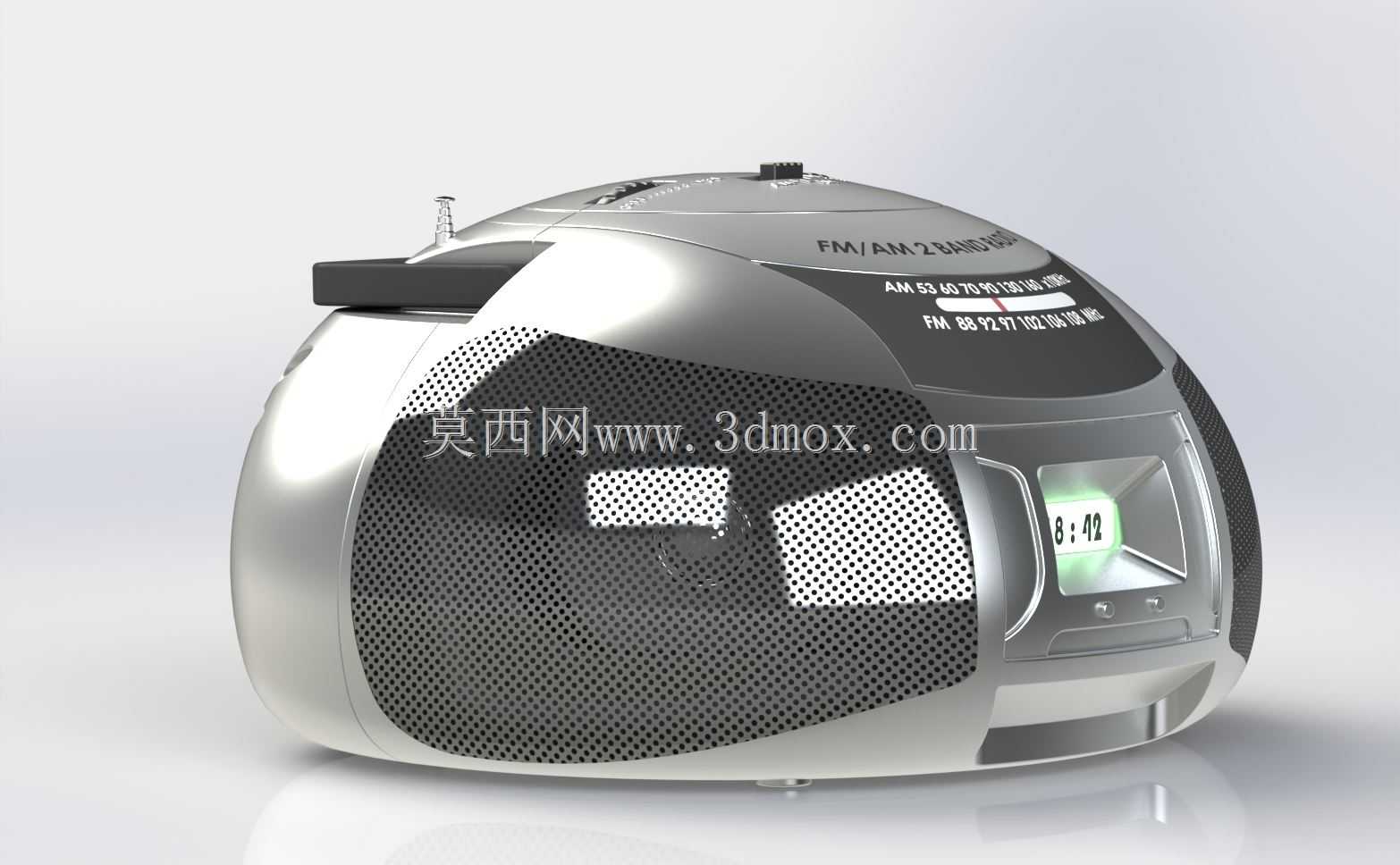

这款便携收音设备的结构设计，首先围绕户外流动使用、居家桌面摆放两类核心场景做适配，整体采用圆润蛋形壳体，没有突出的尖锐棱角，既降低了携带过程中磕碰剐蹭的风险，也能在桌面放置时获得更稳定的支撑重心，不会因轻微触碰发生侧翻。从功能布局来看，正面集成了带背光的数显时间窗口，用户在光线不足的环境下也能快速读取时间与接收频率信息，大面积冲孔网罩覆盖的扬声器腔体，在结构设计时预留了足够的声腔容积，避免小体积设备常见的低频发闷、音量不足问题，网罩的冲孔密度经过梯度排布，靠近扬声器振膜中心的区域开孔率更高，边缘区域逐步降低开孔密度，兼顾透声效率与壳体结构强度。顶部的波段切换与调谐旋钮做了凸起式防滑纹理设计，用户盲操作时也能快速定位调节位置，侧边隐藏式的伸缩天线在收纳状态下完全贴合壳体凹槽，不会额外增加设备的收纳尺寸，背部预留的电池仓结构做了卡扣式防水胶圈设计，应对户外使用时的零星溅水场景。设计过程中优先考虑了手持握持的手感，壳体侧壁做了内收的弧度处理，单手握持时手掌能完全贴合设备曲面，长时间手持移动也不会产生明显的硌手感，整机的尺寸边界控制在成年人单掌可完全包覆的范围，放入普通通勤背包侧袋、外套大口袋都不会有突出的异物感。结构装配层面，前后壳体采用卡扣加隐藏螺丝的固定方式，外露的合模线全部安排在壳体侧面的视觉盲区，保证正面外观的整体性，扬声器与壳体之间预留了减震泡棉的安装位，避免大音量播放时壳体产生共振杂音，数显模块的PCB板通过定位柱直接固定在前壳内侧，减少装配过程中的对位偏差，按键与壳体之间的间隙控制在0.2mm以内，既保证按键按压的顺畅度，也能阻挡日常使用中的灰尘进入设备内部。提手结构采用内嵌式旋转设计，不需要提拿时可以完全收平与壳体齐平，不会破坏整体的外观流线，提手的承重结构做了加强筋处理，能够承受整机重量三倍的拉力载荷，避免提拿过程中发生断裂。
