负压吸附式真空杯结构设计方案

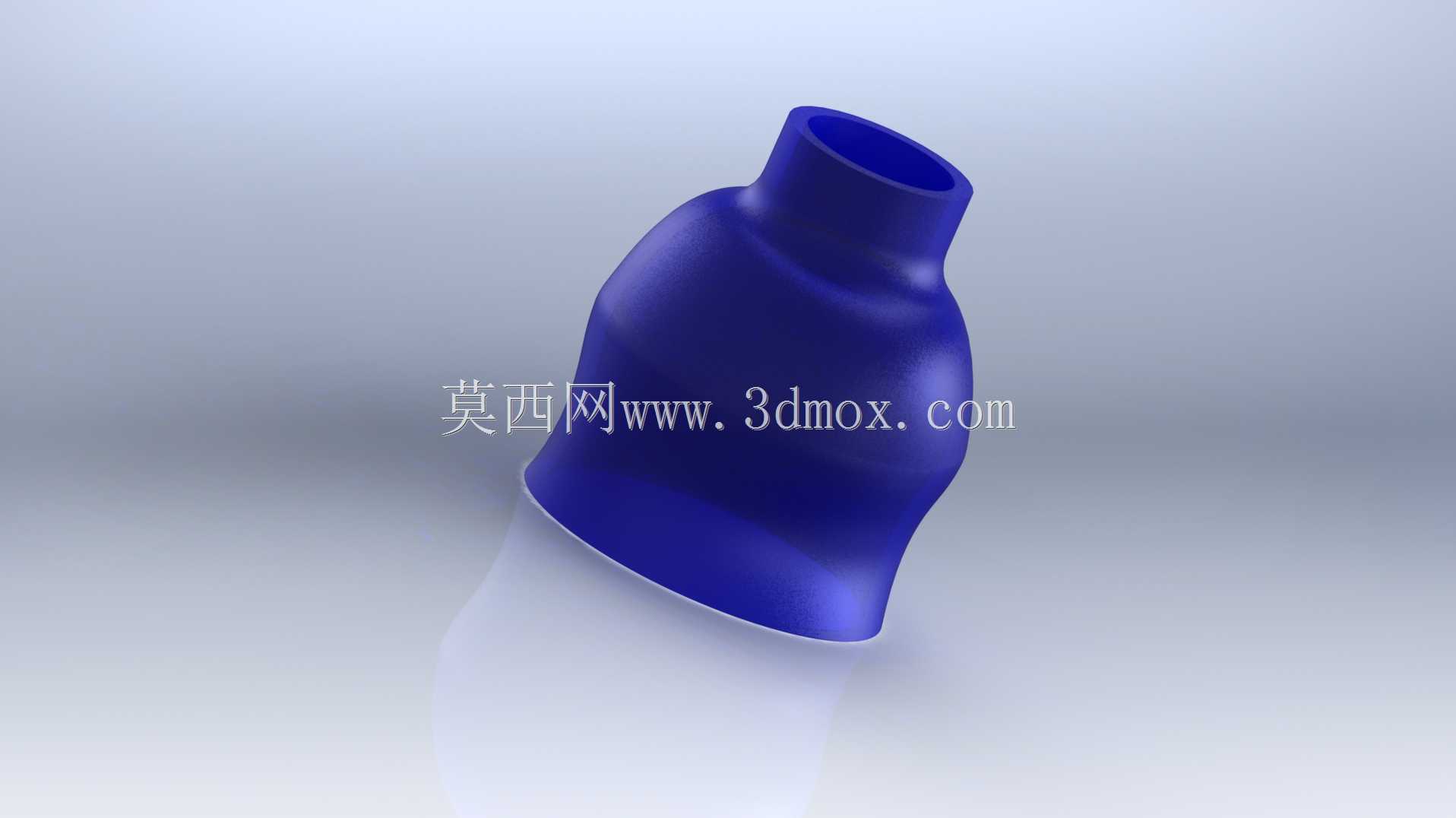

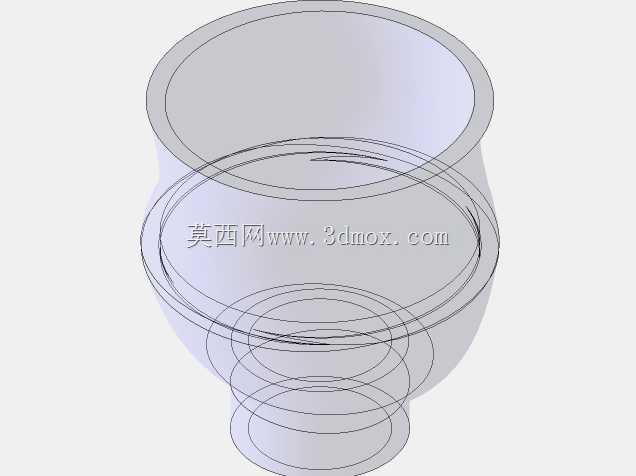

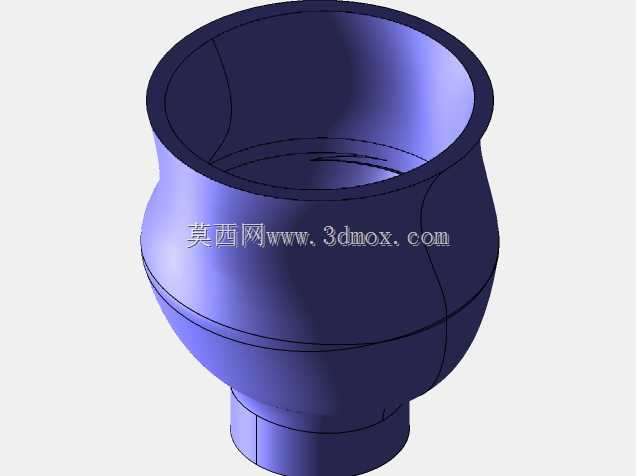

这类真空杯多用于负压抽吸系统的末端执行环节，在轻工包装、物料搬运、小型工件固定工位都有广泛适配场景，区别于常规大口径真空吸盘，窄口收腰的结构更适配小接触面、带弧面的异形工件吸附作业，能在有限的接触区域内形成稳定负压腔，避免抽吸过程中出现漏气泄压的问题。从结构设计逻辑来看，杯体采用上窄下宽的渐变轮廓，上部小口为标准对接接口，可直接匹配常用的负压管路接头，接口处做了加厚处理，能承受反复插拔的装配应力，长期使用也不会出现接口开裂、密封失效的情况；下部宽边为接触工作面，边缘做了圆弧过渡处理，和工件表面接触时能形成连续的密封环线，即使工件表面存在轻微的粗糙度起伏，也能通过杯体自身的微量形变填补缝隙，维持负压腔的密闭性。整体轮廓的收腰段做了壁厚渐变设计，靠近接口位置壁厚更大，保证和管路连接的结构刚性，靠近接触端的壁厚逐步减薄，提升接触时的形变适配能力，平衡了结构刚性和密封适配性的矛盾。在安装边界上，这类杯体的最大外径适配小规格安装空间，不需要额外预留过大的装配避让位，在密集排布的多吸头工位上也能灵活布置，不会出现相邻部件干涉的问题；整体高度控制在紧凑区间，安装后不会过度延伸执行端的力臂长度，能减少负压抽吸时的力矩负载，提升工位运行的稳定性。实际使用中，这类结构的真空杯可适配多种负压发生系统，不管是集中式负压管路还是独立的小型真空发生器，都能快速建立稳定负压，完成工件的拾取、固定、转移动作，针对表面光滑的塑料件、小型玻璃件、薄金属片都有可靠的吸附效果，不会在工件表面留下压痕，也不会因为吸附力不足出现工件脱落的情况。杯体的流线型外轮廓没有多余的棱角结构，日常维护清理时不容易积留灰尘杂物，在洁净度要求较高的装配工位也能适配使用，不会因为结构藏污影响生产环境的洁净度。
