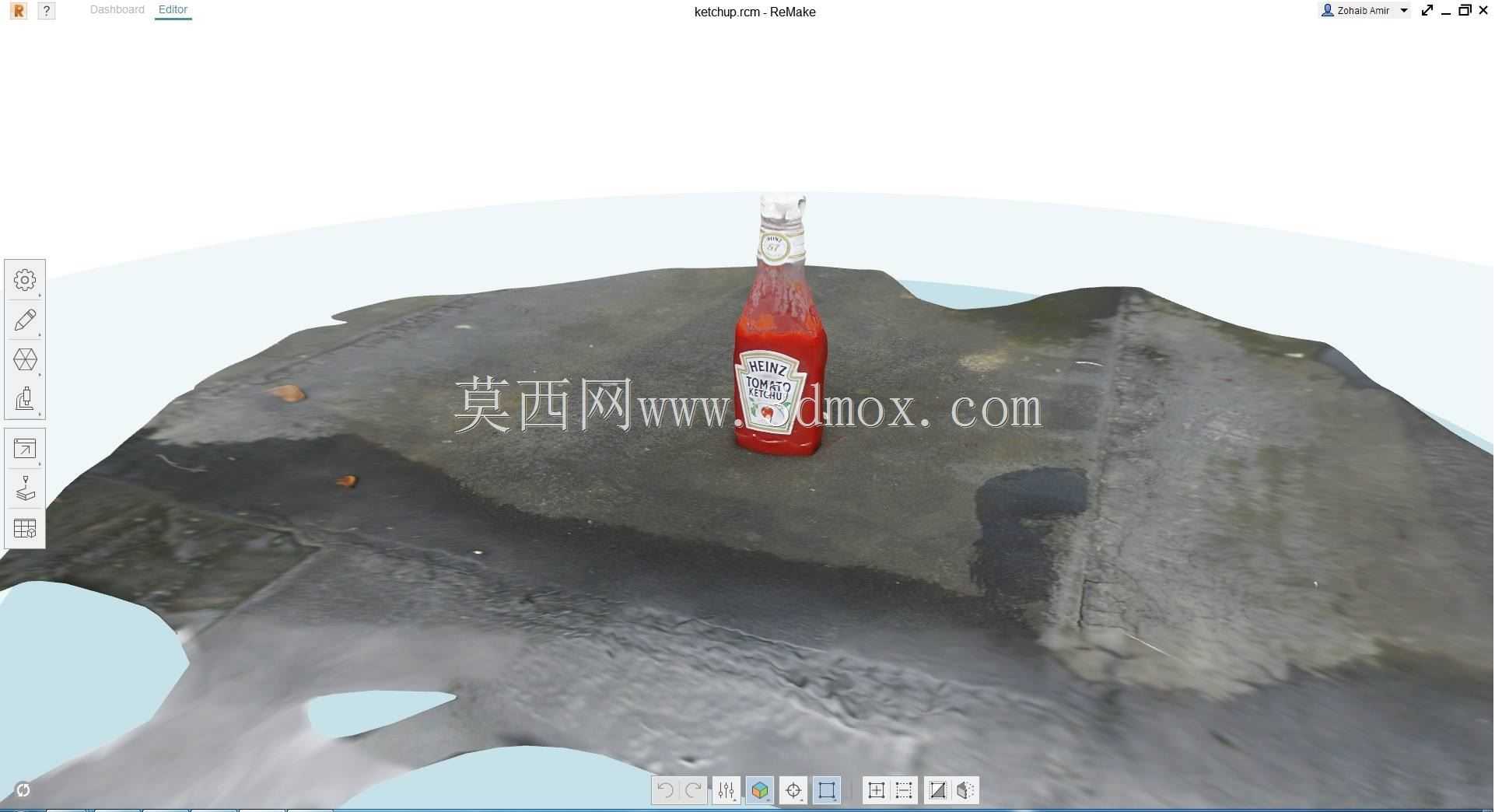

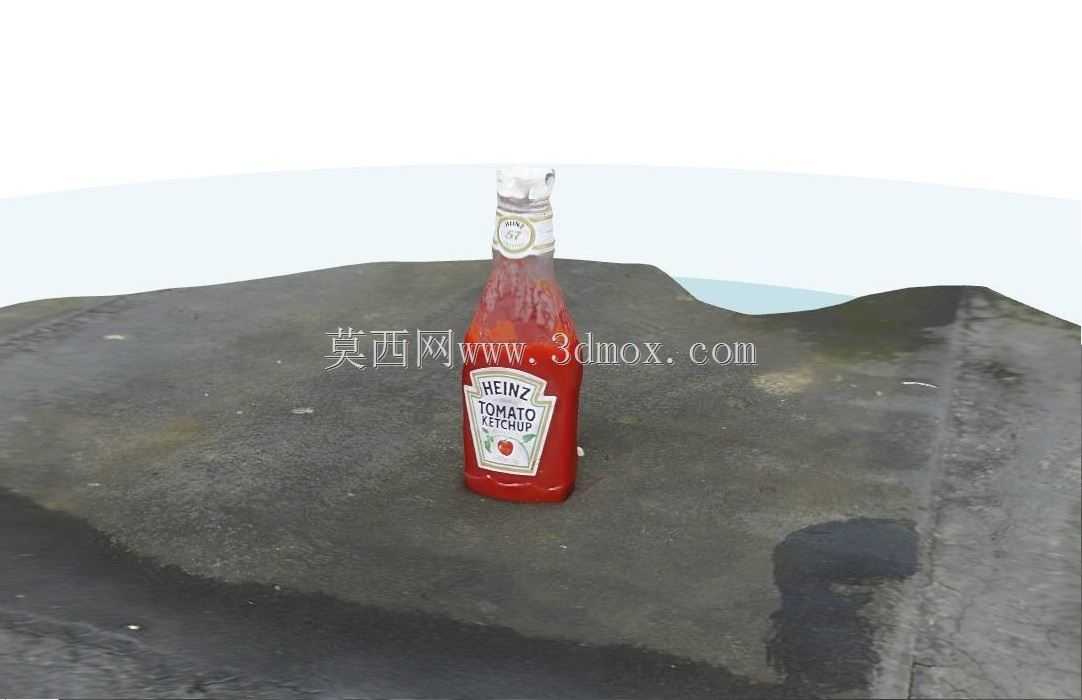

亨氏番茄酱瓶实物逆向建模成果展示

本次逆向建模的对象为市售常见的亨氏番茄酱包装瓶，这类容器广泛应用于快消品食品包装领域，在商超零售、餐饮后厨、家庭日常用餐场景中都有极高的出镜率，建模成果可用于包装结构迭代测试、商超陈列模拟、食品类宣传场景三维搭建、包装自动化生产线的工位适配调试等多个实际工程场景。从实际使用需求出发，该瓶体的设计完全围绕番茄酱这类高粘度酱料的取用特性展开，瓶身采用收腰式的PET透明材质结构，既能够让使用者直观观察内部酱料的剩余存量，收腰的曲面弧度也刚好适配成年人单手握持的施力角度，挤压出酱时不需要施加过大的握力，同时瓶身的曲面弧度经过反复调校，能够避免酱料长期挂壁残留，减少内容物的浪费。建模过程中优先还原了瓶身的所有曲面特征，包括瓶肩位置的平缓过渡弧面、瓶底的内凹防滑支撑结构、瓶口的螺纹密封配合尺寸，这些细节直接关系到后续模拟装配的准确性——比如瓶口的螺纹牙距、牙高参数必须和市售的标准瓶盖完全匹配，才能在做密封测试模拟时得到真实的受力反馈，瓶底的内凹深度、支撑筋的分布位置，也直接决定了瓶体放置在平面上的稳定性，在做自动化灌装线的输送模拟时，这些尺寸偏差超过0.5mm就可能出现卡瓶、倒瓶的问题。从安装边界和适配尺寸来看，该瓶体的最大外径位于瓶身中下部，刚好适配常见的餐饮场所酱料架卡位、家用冰箱门侧置物格的常规尺寸，瓶身总高度也符合市面上主流番茄酱灌装线的灌装工位行程范围，不需要额外调整设备参数就能完成适配。建模时还重点还原了瓶身标签的贴合曲面，标签区域的瓶身弧度做了微幅的平面化处理，能够保证纸质标签粘贴后不会出现起翘、褶皱的问题，这也是食品包装设计中很容易被忽略的细节——如果标签区域弧度过大，自动贴标机的滚压工序就无法让标签完全贴合瓶身，容易出现标签歪斜、脱落的不良品。另外瓶身的壁厚分布也按照实物做了梯度还原，握持区域的壁厚略薄于瓶底和瓶口位置，既保证了挤压时的形变灵活性，又能让瓶底和瓶口的结构强度满足堆叠运输、瓶盖旋拧的受力要求，在运输堆叠场景下，瓶口和瓶底的强度足够支撑多层同规格产品的堆叠压力，不会出现瓶身变形、酱料漏出的问题。
