落地式家用送风风扇结构设计

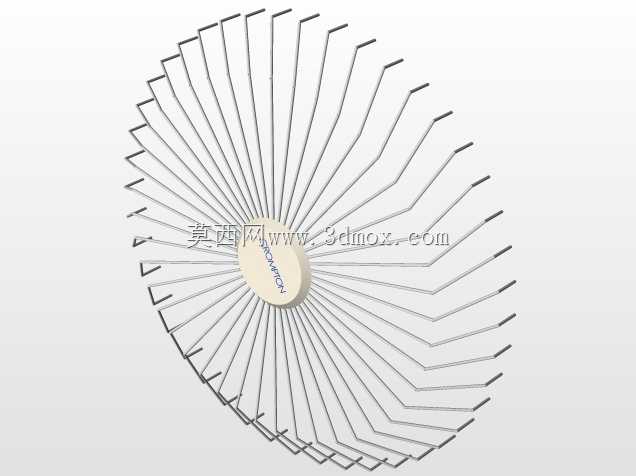

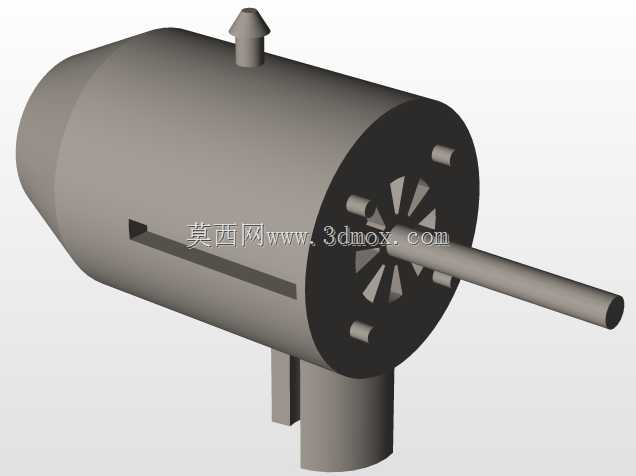

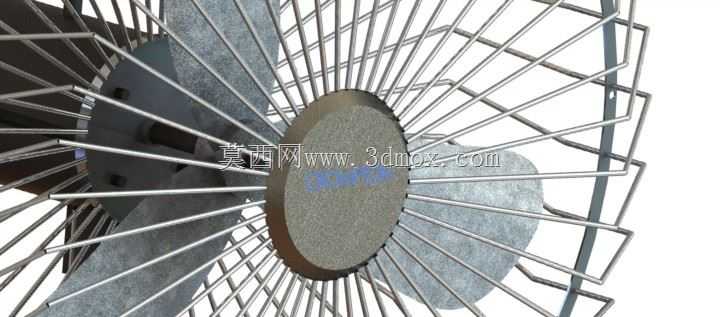

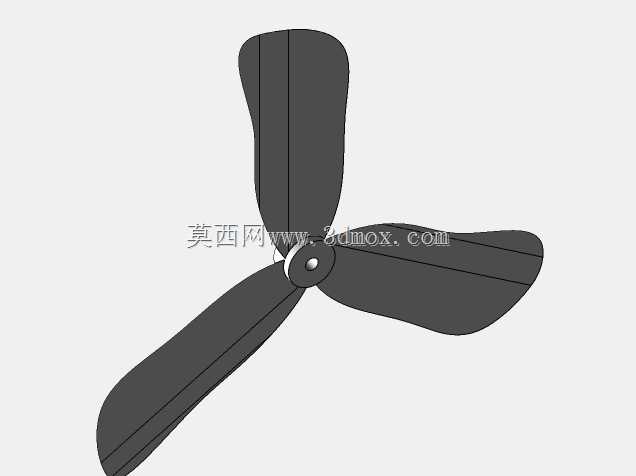

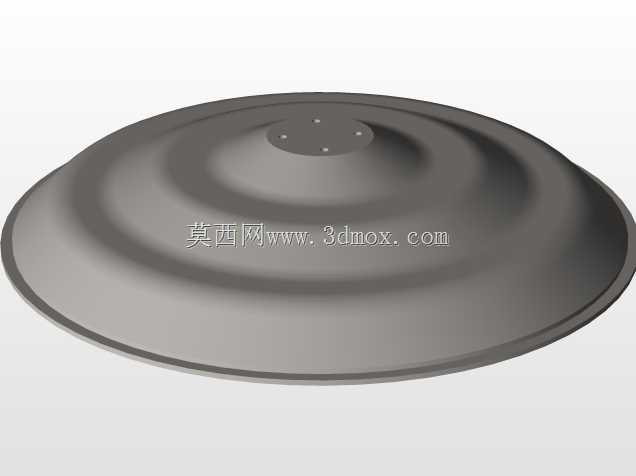

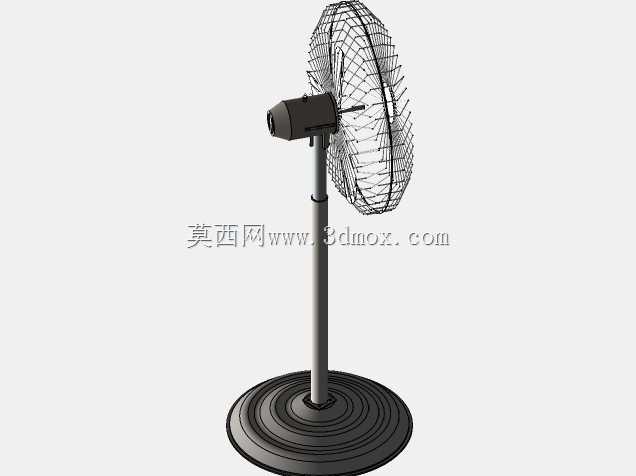

日常民用送风场景中，落地扇是覆盖客厅、卧室、小型办公区等开阔空间空气流通需求的常用设备，区别于台扇的小范围送风与吊扇的固定安装属性，这类落地结构的风扇可灵活调整摆放位置，适配不同场景的临时送风需求。从结构设计逻辑来看，整套模型拆分了底座、立柱、机头、扇叶、前后网罩五大核心模块，底座采用配重式圆盘结构，直径参考常规家用落地扇的安装边界设定在350mm左右，重量集中在底部区域，保障整机在最大仰角送风时的抗倾覆稳定性，避免运行过程中受外力触碰发生倾倒。立柱采用薄壁圆管结构，长度适配成年人坐姿、站姿的送风高度需求，上下两端分别设计连接法兰，下端通过紧固件与底座锁紧，上端与机头的俯仰调节机构衔接，调节阻尼经过结构校核，可在-15°到30°的俯仰角度区间内任意锁止，满足不同高度的送风指向需求。机头部分集成了动力输出与摇头机构，扇叶采用三片式后掠翼曲面设计，曲面弧度经过气流仿真优化，运行时可切割气流形成连续稳定的送风柱，降低叶片切割空气产生的紊流噪音，扇叶与电机输出轴采用D型轴配合，搭配锁紧螺母防止高速运转时发生松脱。前后网罩采用环形钢丝焊接成型，网丝间距控制在12mm以内，符合家用电器的安全防护要求，避免手指误入触碰运转扇叶，网罩表面做抹灰喷塑处理，提升防锈能力与外观质感，前后网罩通过圆周分布的卡扣与底部锁扣实现快速拆装，方便后续清洁扇叶与网罩积尘。整套结构的连接部位多采用标准紧固件，焊接件集中在网罩与底座配重块的连接位置，加工工艺适配常规五金冲压、焊接、喷塑的量产流程，各部件的装配间隙预留了合理的公差范围，避免批量生产时出现装配干涉问题。安装摆放时仅需预留直径400mm的地面放置空间，后方预留100mm的进风间隙即可保障进风效率，无需额外固定安装，移动时可通过提拉立柱中部的隐藏式提手转移位置，适配不同季节、不同使用场景的灵活布置需求。
