透明塑料弹簧衣夹结构三维数模

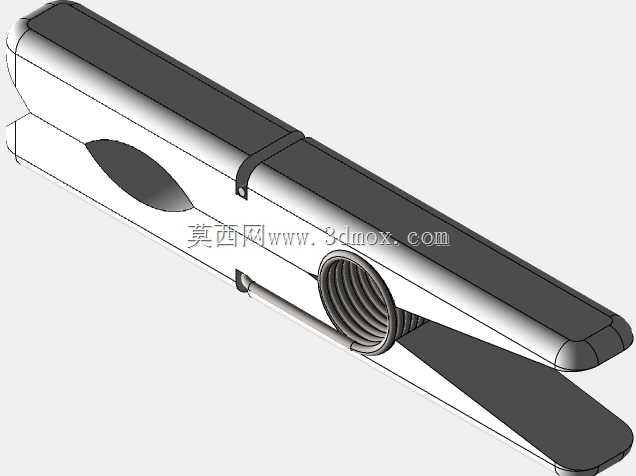

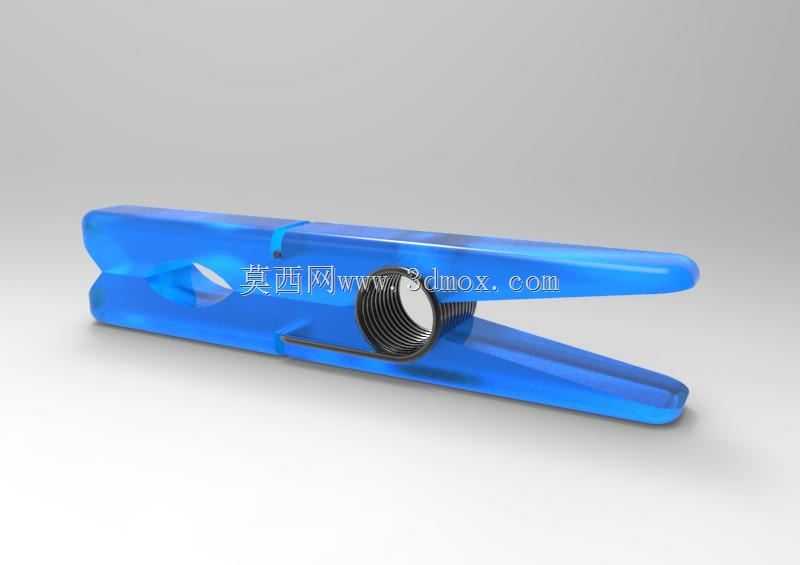

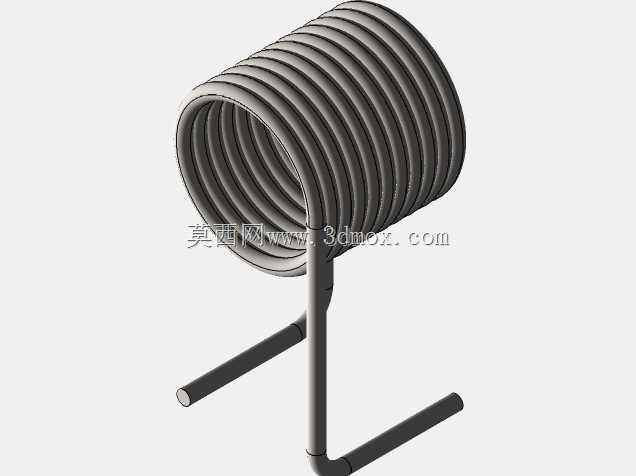

日常晾晒场景里的塑料衣夹，是民用五金里结构极简却设计巧妙的典型夹持件，这款一体注塑成型的透明塑料衣夹，采用扭转弹簧提供夹持力，整体结构无额外紧固件，装配仅需将弹簧卡入上下夹体的预设卡槽即可完成，适合大批量自动化装配生产。从结构设计逻辑来看，夹体采用对称式杠杆结构，捏合端做了加宽圆弧处理，增大手指接触面积的同时，降低捏合时的局部压强，长时间使用也不会产生明显的硌手感；夹持端内侧做了细密的横向防滑齿纹，接触布料时能增大静摩擦力，避免晾晒过程中衣物被风吹落，齿纹边缘做了R0.3的圆角过渡，不会勾刮轻薄织物的纤维，适配丝绸、棉麻、化纤等各类常见面料的夹持需求。夹体的转轴位置做了嵌入式的弹簧限位槽，扭转弹簧的两个直臂分别卡入上下夹体的定位凹槽内，弹簧的螺旋段完全容纳在夹体中部的避让空腔里，不会出现弹簧外露勾挂衣物的问题，同时空腔的尺寸刚好匹配弹簧的自由外径，弹簧工作时不会出现径向窜动，长期反复开合也不会出现弹簧脱落的故障。从安装边界来看，这款衣夹最大开合角度可达35度，最大夹持厚度为12mm，既可以夹持薄款的丝巾、袜子，也能稳固夹住厚款的牛仔面料、毛巾类织物，整体外形长度为72mm，宽度14mm，捏合端的最大施力位置距离转轴28mm，按照扭转弹簧的刚度计算，单指施加15N的力即可达到最大开合角度，夹持端的初始夹紧力为8N，足以抵抗六级风力下的衣物拖拽力。夹体选用透明PP材质注塑，材料本身具备较好的耐候性，长期暴露在户外日晒环境下不易脆化，材料的韧性可以保证夹体在反复开合过程中不会出现断裂，夹体表面做了哑光处理，握持时不易打滑，整体结构没有尖锐棱角，日常使用的安全性较高。在建模过程中，需要重点关注弹簧卡槽的拔模角度，上下夹体的合模面设置在夹体的中分面上，拔模角度取1.5度，既方便注塑脱模，也不会影响夹体的装配精度，夹持端的齿纹采用阵列特征生成，每个齿的高度0.5mm，齿间距1mm，保证防滑效果的同时，注塑时不会出现填充不满的问题。
